Enclosure AD5M tích hợp màn hình cảm ứng – Flashforge Adventurer 5M

• 2026-05-05: Mình đã sửa một lỗi ở cách xuất STL cho trụ nâng (riser) trước bên phải, làm hỏng các góc xung quanh màn hình. STL giờ đã đúng lại. Nếu bạn là một trong 11 người đã tải dự án này trong ngày đầu nó được đăng, vui lòng tải lại.

  • Đồng thời mình cũng thêm file STP của hầu hết các chi tiết để remix dễ hơn.

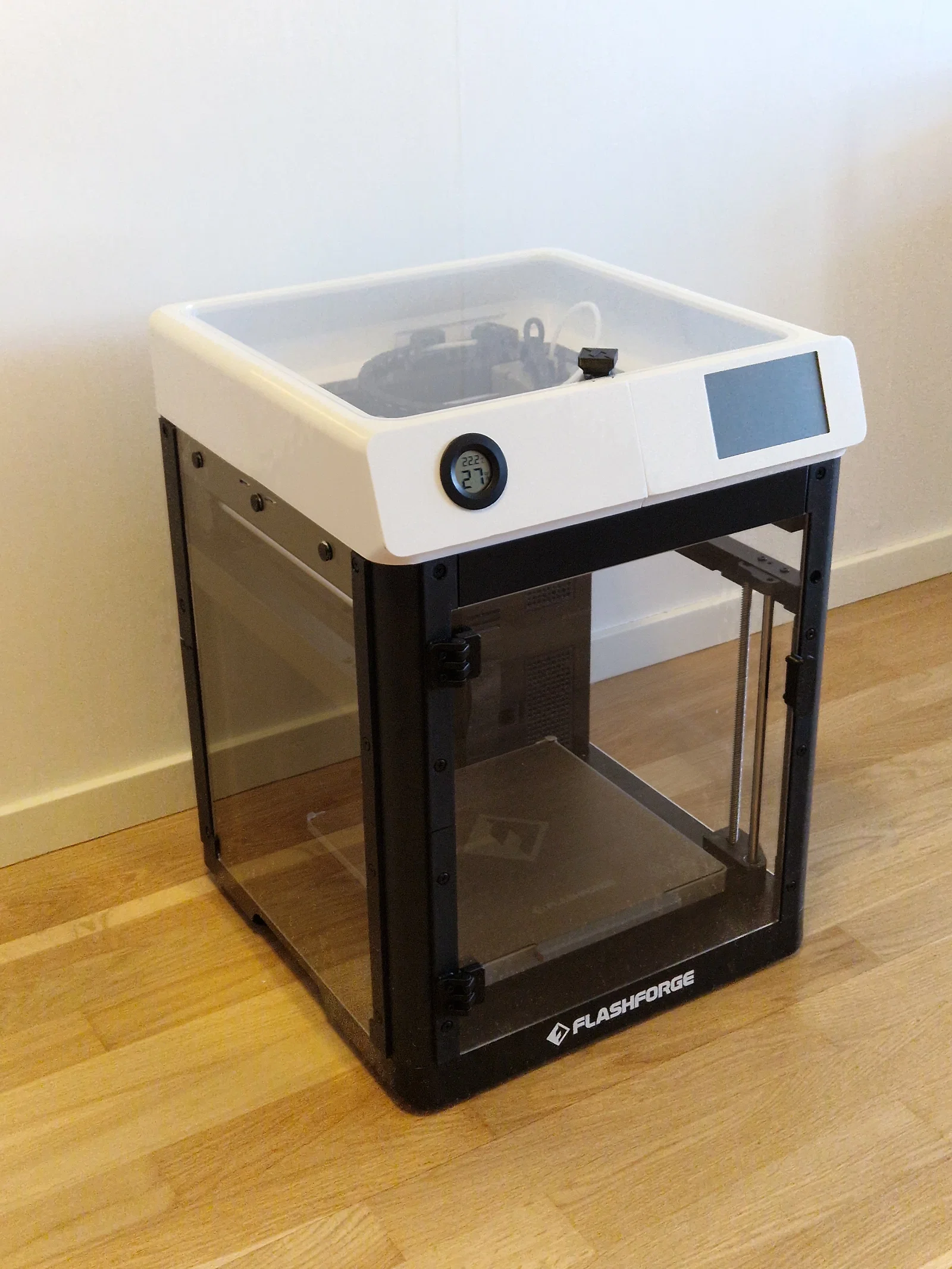

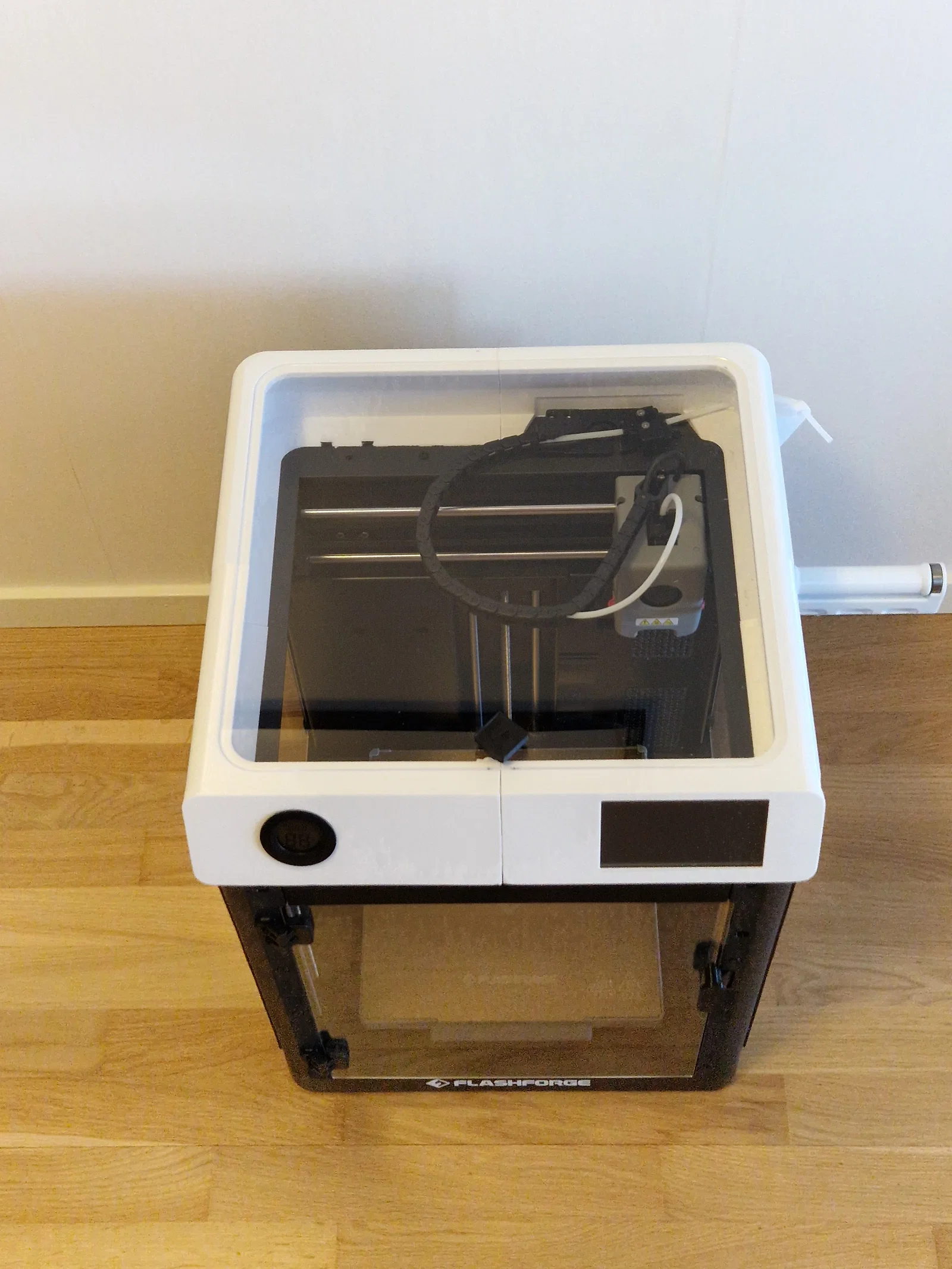

Đây là thiết kế enclosure của mình cho Flashforge Adventurer 5M.

Khi thiết kế enclosure này, mình đặt ra các mục tiêu sau:

• Tích hợp màn hình cảm ứng vào trụ nâng của enclosure, lấy cảm hứng từ enclosure Slim Shady, nhưng cho màn hình nghiêng lên trên để dễ nhìn hơn

• Tương thích đầy đủ với bộ enclosure kit chính hãng

• Dùng ít vật liệu hơn so với enclosure chính hãng

• Thiết kế đẹp, tối giản

• Tích hợp thermometer

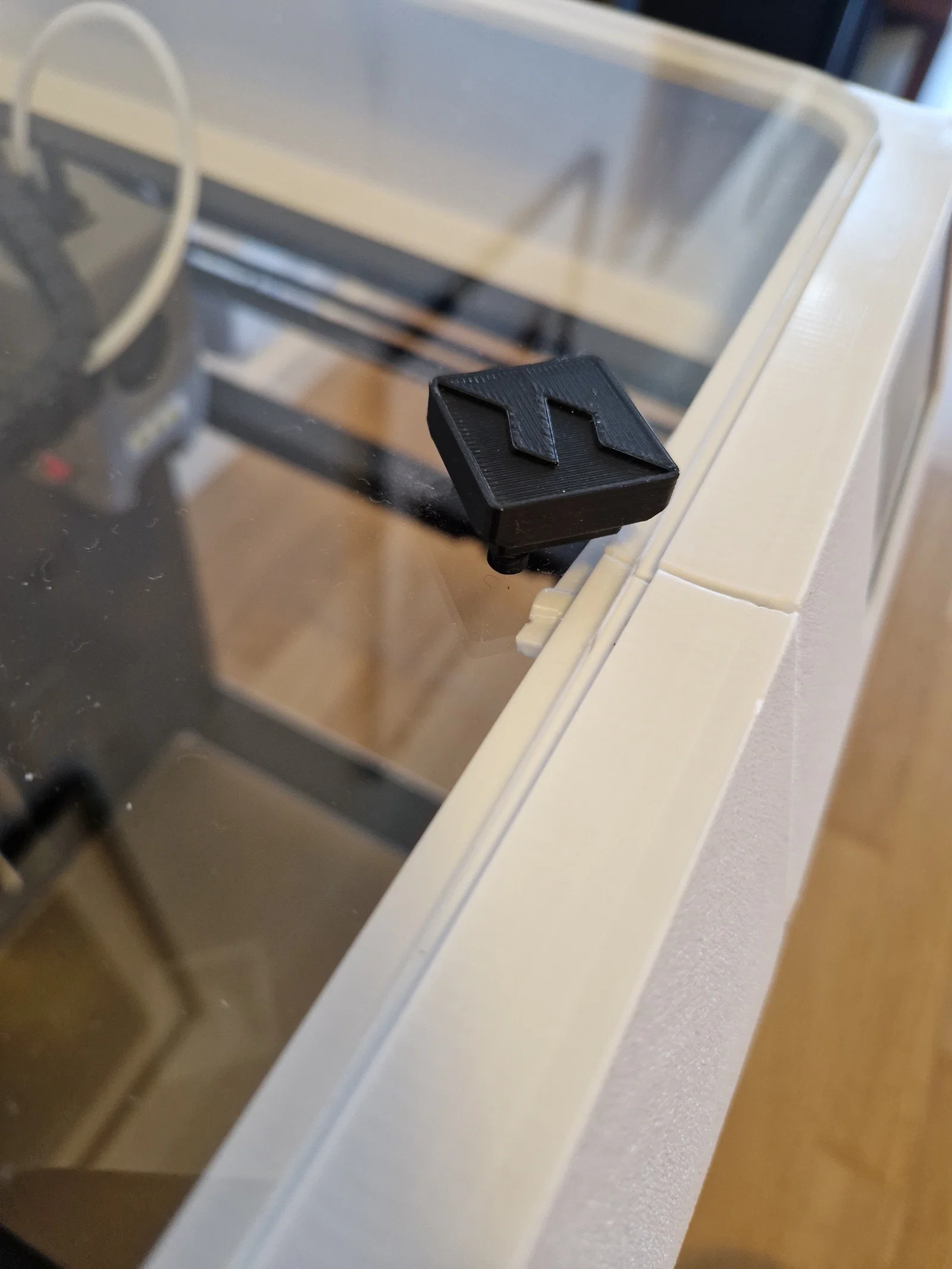

• Tích hợp thanh chống (prop) cho nắp trên

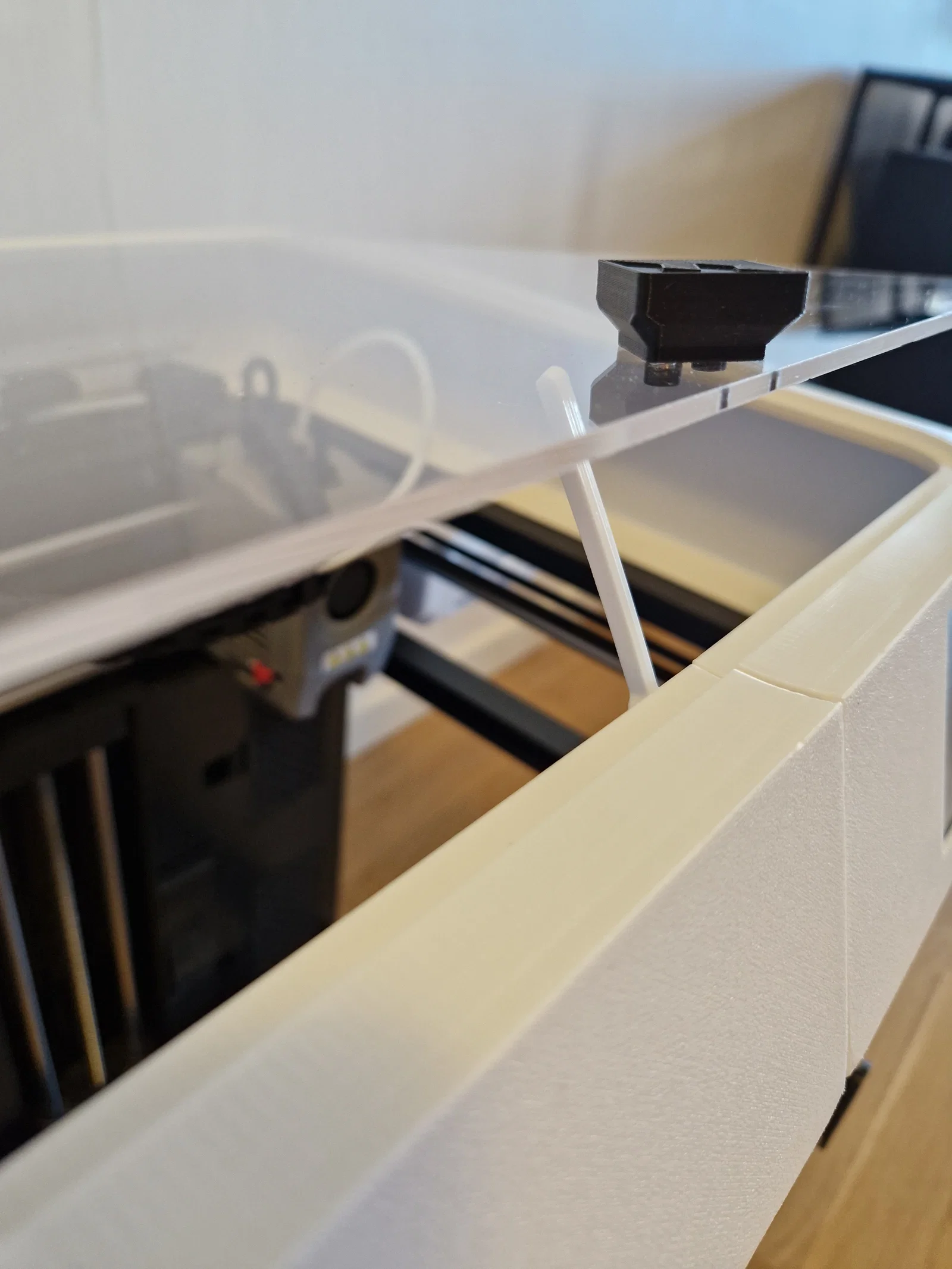

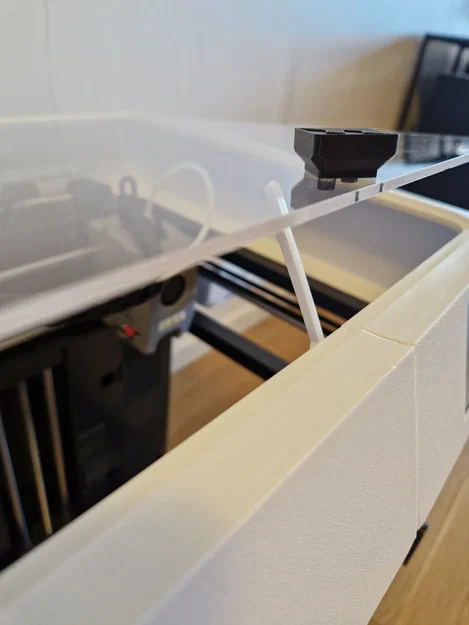

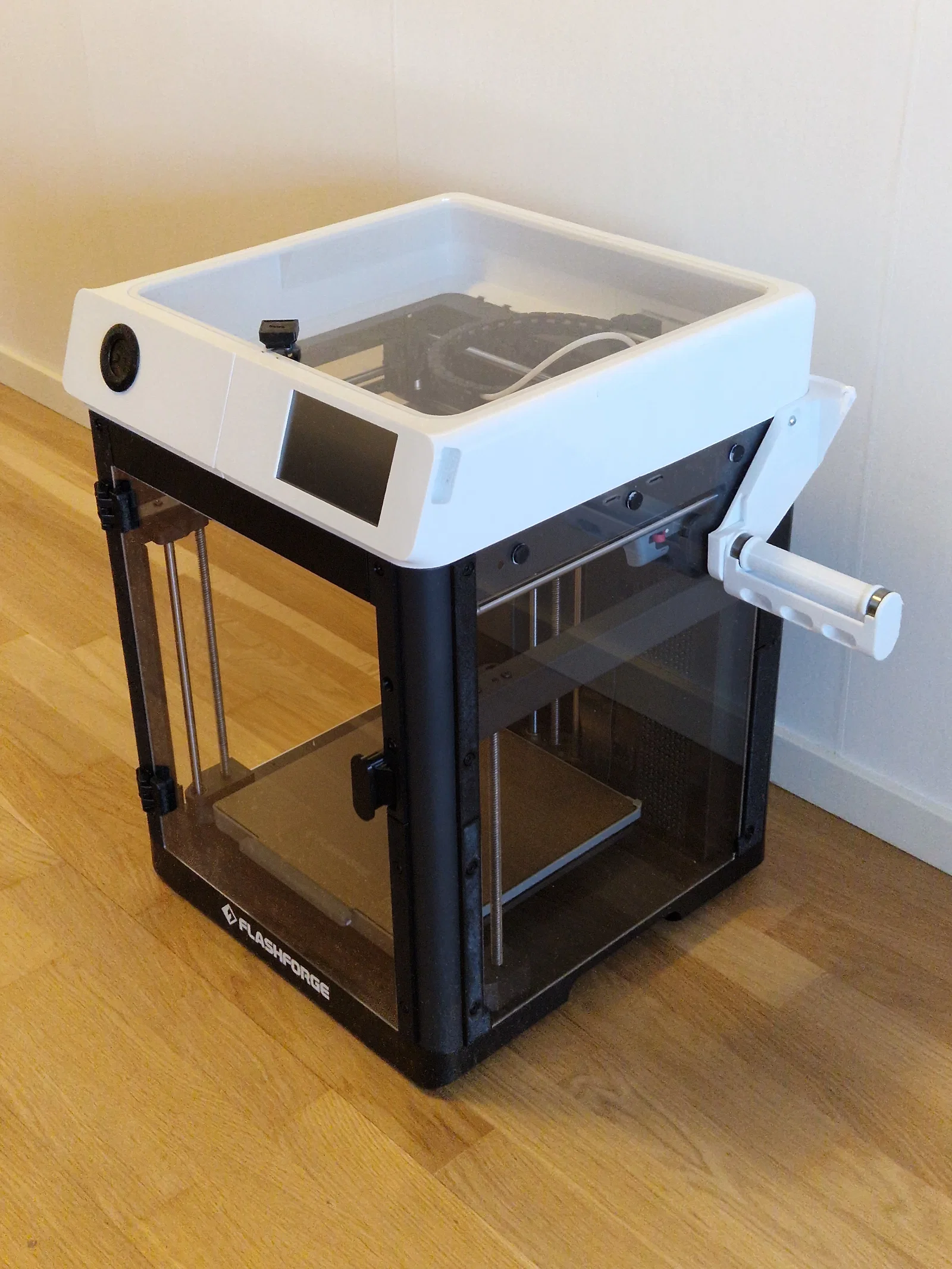

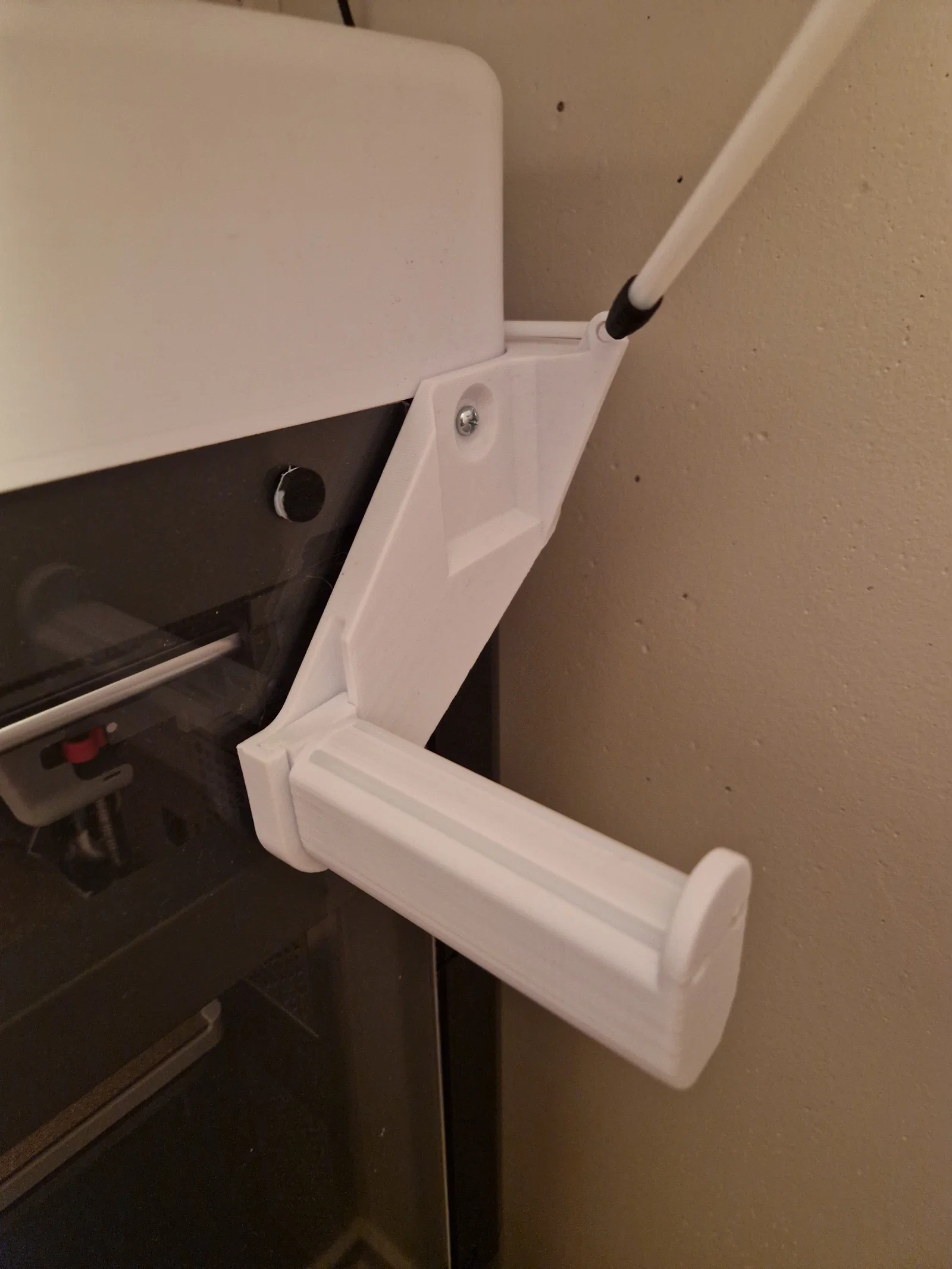

Ngoài ra, mình có thêm một thanh chống tích hợp để giữ nắp enclosure hé nhẹ khi in PLA. Mình cũng có một thiết kế lại của spool holder gắn hông, dựa trên thiết kế của Doug Joseph nhưng dùng cùng ngàm (mount) như Filler spool holder, nghĩa là bạn có thể tháo spool holder ra dễ dàng và đổi qua lại giữa các phiên bản khác nhau trong hệ sinh thái Filler.

Các trụ nâng (riser) nhìn chung được thiết kế lại từ đầu, tuy nhiên mình có dùng kích thước và vị trí phần hardware lắp ráp từ bộ kit chính hãng do Flashforge bán, và cũng tham khảo Slim Shady enclosure cho kích thước phần lắp màn hình cảm ứng.

Các trụ nâng phía trước được in với mặt panel trước úp xuống, giúp bạn có thể “in” (imprint) bất kỳ texture nào bạn thích lên mặt trước.

Hầu hết các chi tiết còn lại được remix từ enclosure chính hãng của Flashforge và minimal enclosure của Doug Joseph. Các chi tiết này đã được chỉnh sửa đôi chút để khớp với riser của mình, đồng thời cũng được cải tiến chung để việc lắp ráp dễ hơn.

Mình có kèm 2 phiên bản guard plate để bạn chọn: guard plate che kín theo kiểu enclosure gốc, và guard plate tối giản theo phong cách minimal enclosure của Doug Joseph. Ngoài ra còn có 2 phiên bản trụ nâng trước bên trái: có lỗ cho thermometer và không có.

Hướng dẫn:

• Về thiết lập in khuyến nghị, hãy mở file .3mf đi kèm trong OrcaSlicer. Trong đó có một số phần support paint được đặt kỹ cho vài trụ nâng, cùng các thiết lập khác.

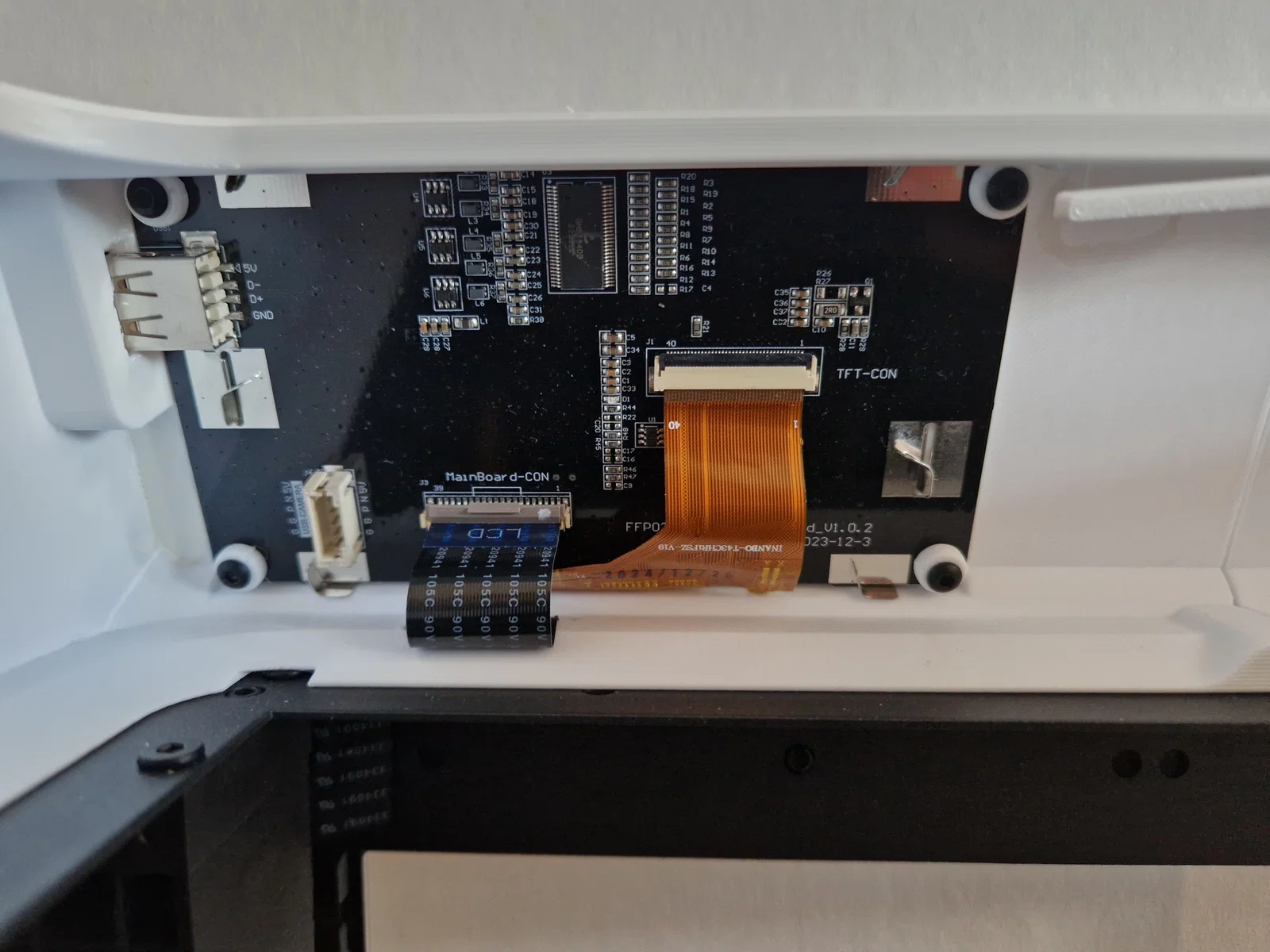

• Về hướng dẫn lắp ráp, quy trình nhìn chung giống enclosure chính hãng. Khác biệt chính là màn hình cảm ứng sẽ được gắn ở mặt trong của riser.

  • Tháo màn hình ra khỏi vỏ nhựa của nó.

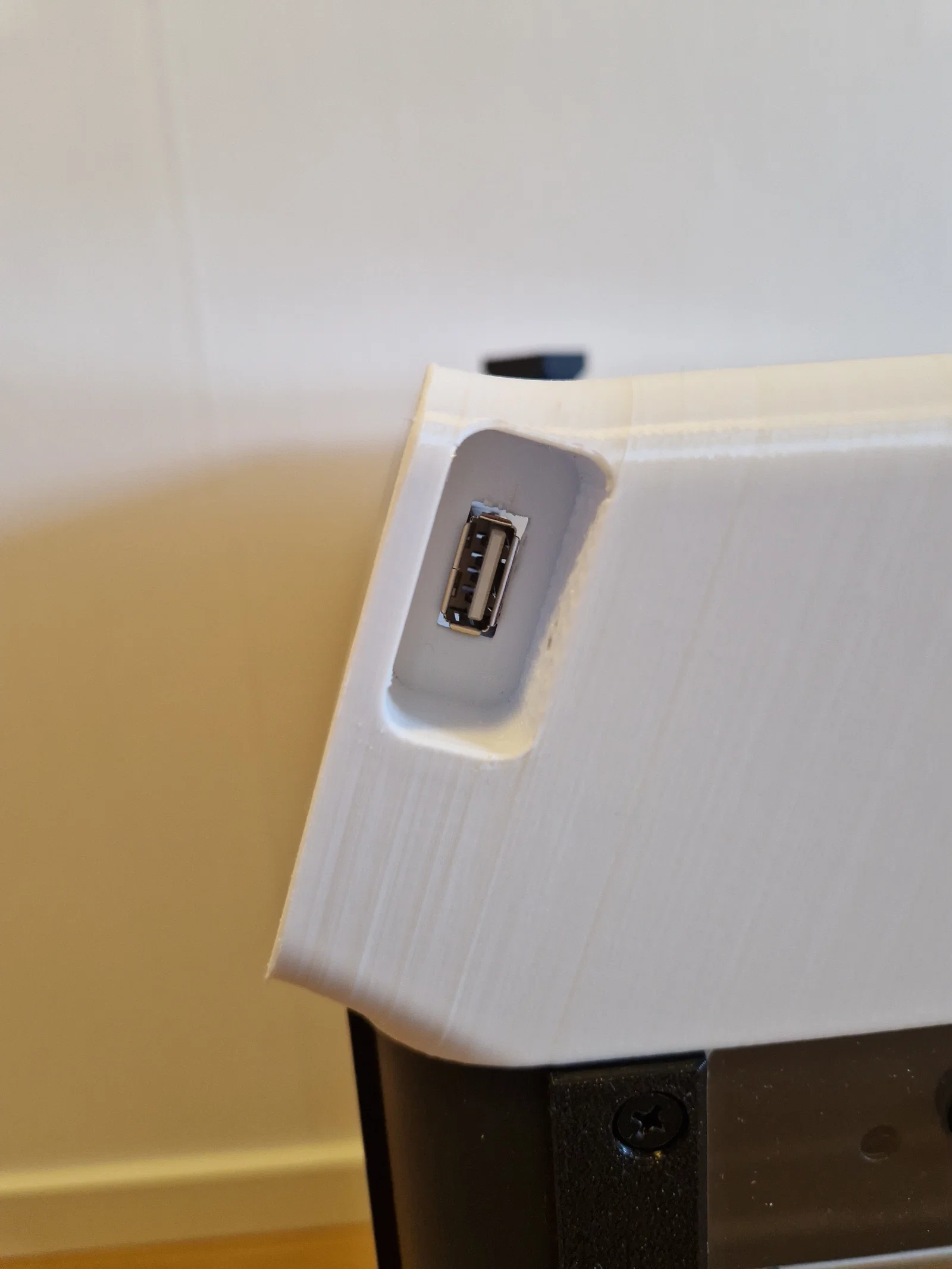

  • Đưa màn hình vào trụ nâng trước bên trái (sau khi đã gỡ hết support ở cổng USB và lỗ luồn cáp).

  • Bắt vít cố định màn hình bằng 4 con vít vốn dùng để giữ vỏ màn hình. Mỗi con vít lắp thêm 1 long đền (washer) in sẵn trước khi siết. Cần washer vì vít zin dài quá — nếu bạn có vít ngắn hơn cùng chuẩn ren, có thể bỏ qua washer.

Mình rất có thể sẽ không cập nhật thêm enclosure này trừ khi có vấn đề lớn, nên mình khuyến khích mọi người cải tiến và đăng remix nhé! File STEP sẽ sớm có để việc remix dễ nhất có thể.

Chúc in ngon!
