Bộ Quây Flashforge Adventurer 5M "Slim Shady"

Đây là mẫu quây (enclosure) gọn gàng, dễ in, được thiết kế để sử dụng với các tấm polycarbonate dày 4 mm (hoặc 3 mm). Mục đích của dự án này là tối giản hóa kết cấu và giảm thiểu rủi ro làm hỏng màn hình do vô tình va quẹt vào. Bạn chỉ cần khoảng 750 gram nhựa để in toàn bộ các chi tiết này.

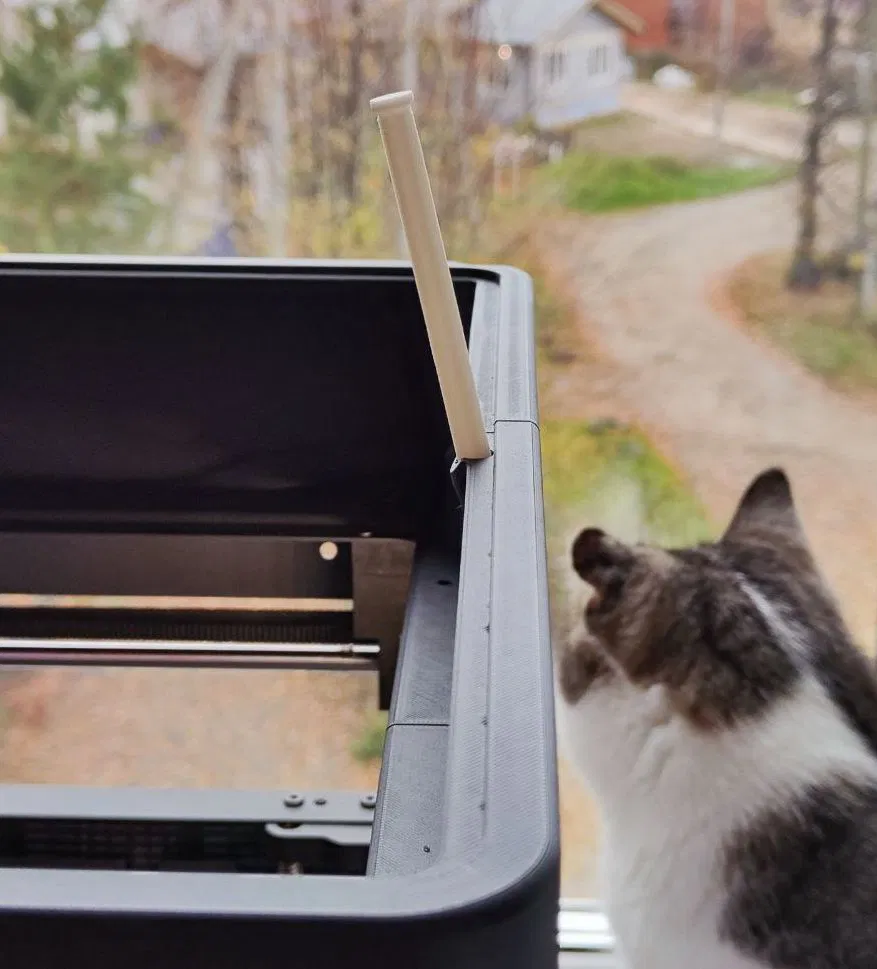

Độ dày thành được giảm xuống còn 3 mm (sau khi hoàn thành dự án, mình nhận ra 2.4 mm là đã đủ dùng rồi). Thiết kế còn có thêm chỗ để cất bút cảm ứng (stylus), món đồ này cũng có thể dùng làm giá đỡ để mở nắp trên.

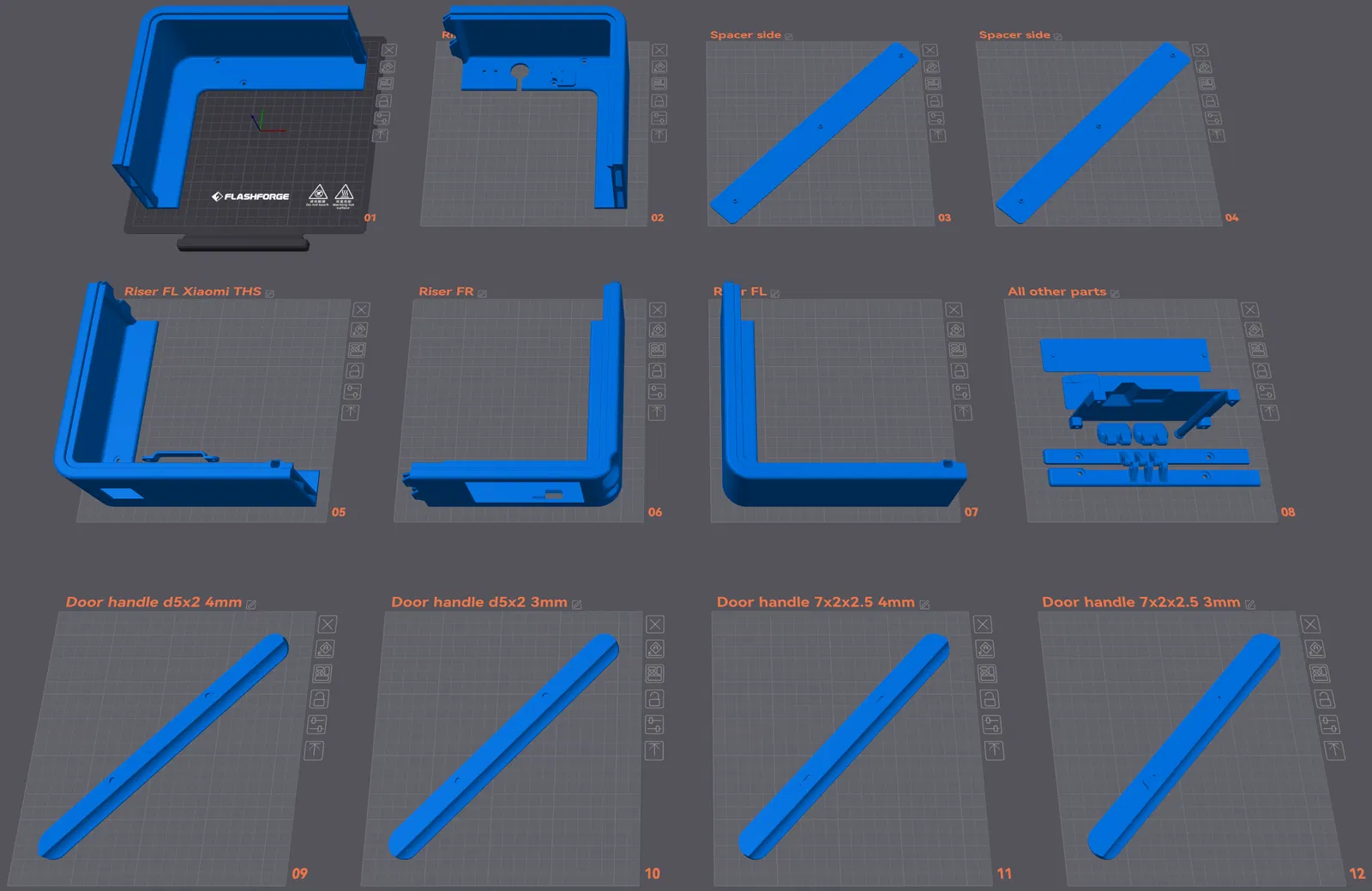

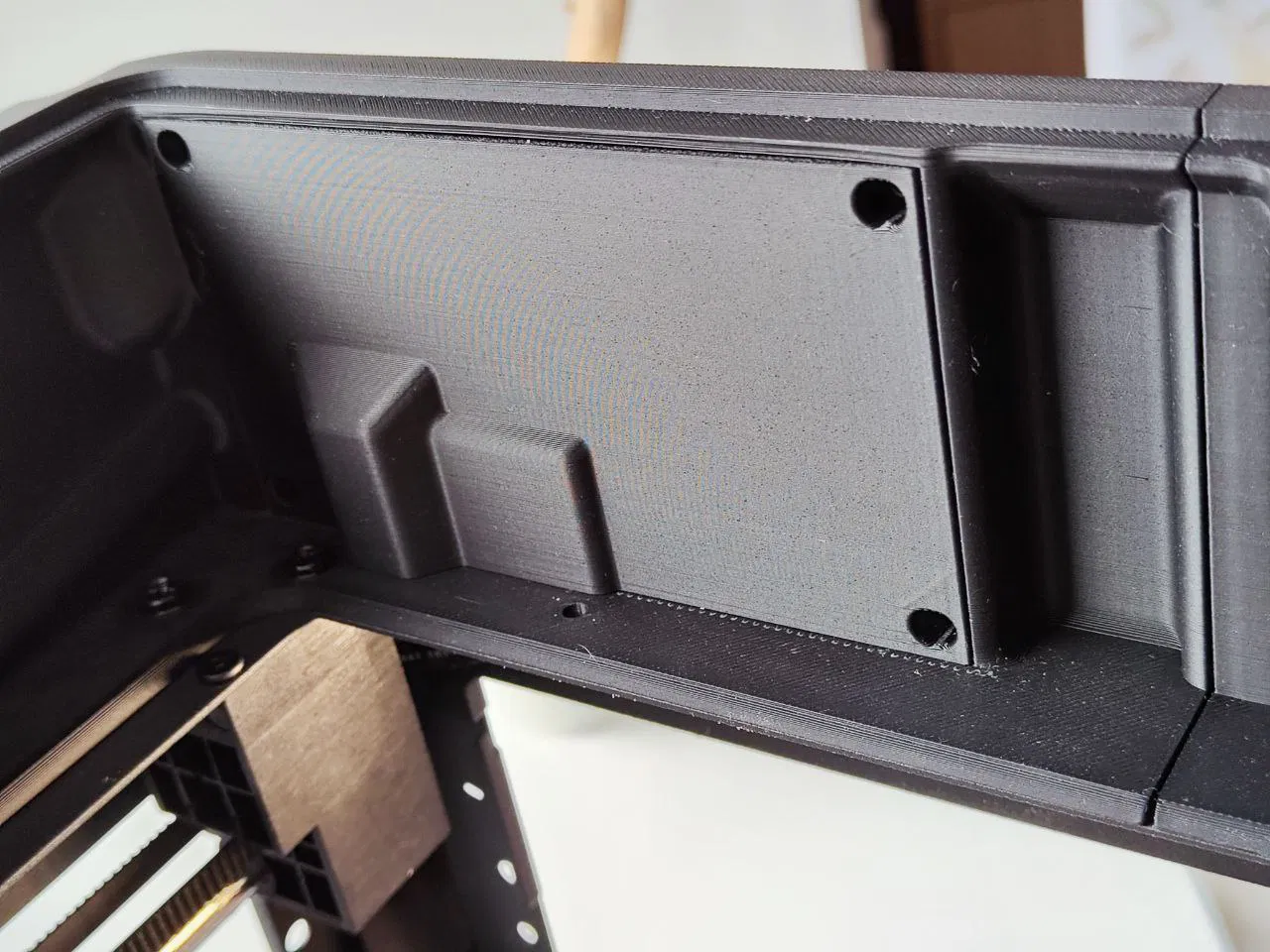

Phần màn hình sẽ được tháo rời và lắp thông qua khung bằng ốc vít gốc vào phần "Riser" của vỏ từ bên trong. Tất cả các chi tiết đều in trực tiếp trên máy in. Vì các mô hình có góc nghiêng (overhang) khá lớn, mình khuyên các bạn nên để chế độ in theo thứ tự “Internal/External” (Trong/Ngoài). Nếu không, chắc chắn sẽ xảy ra lỗi bề mặt và khó khăn khi lấy bút cảm ứng.

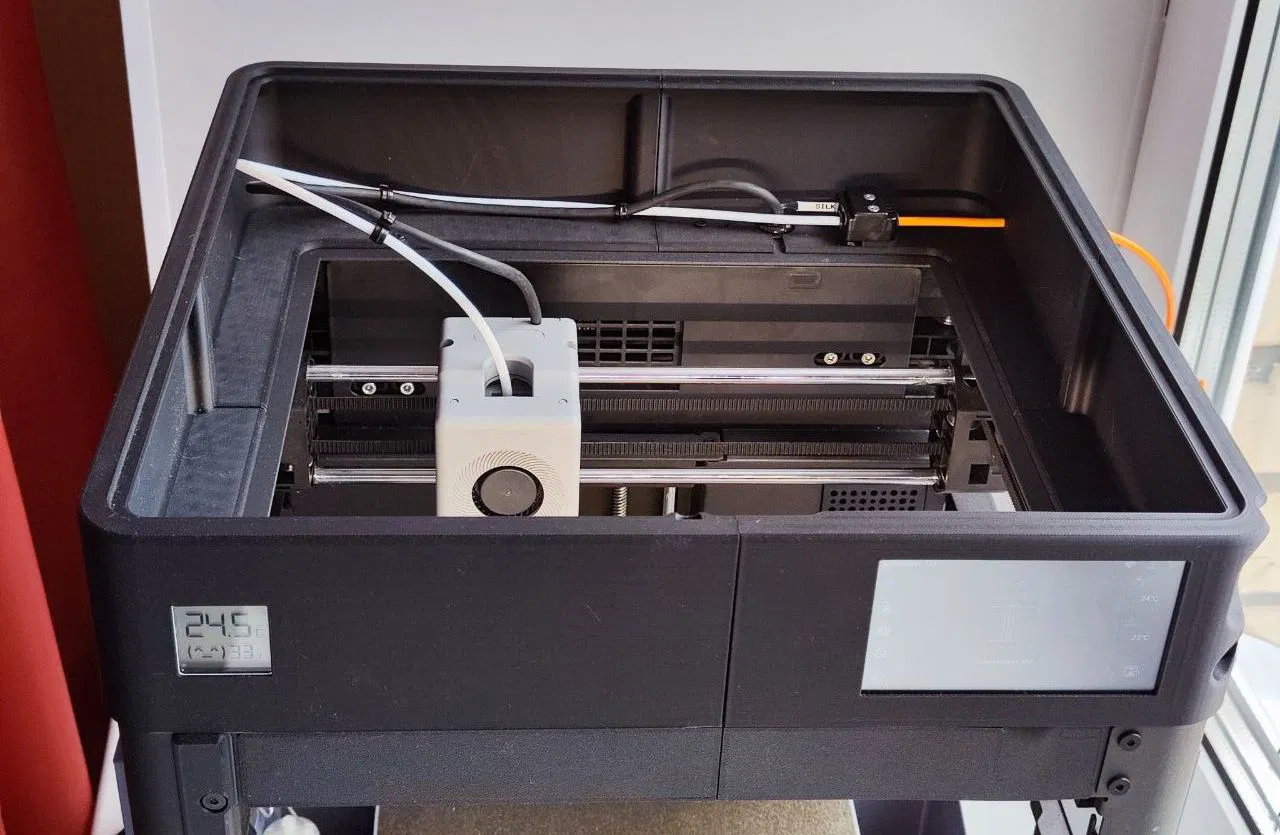

Có thêm tùy chọn lắp cảm biến nhiệt độ và độ ẩm Xiaomi (chi tiết "Riser FL" với hai phiên bản).

Tay nắm cửa có hai phiên bản: dùng cho nam châm D5x2 và nam châm từ đầu đốt Vaporesso XROS (7x2x2.5 mm). Mỗi loại đều có phiên bản dùng cho cửa dày 4 mm hoặc 3 mm. Độ dày của tấm polycarbonate cũng ảnh hưởng đến chi tiết “Hinge static”: nếu in bản 3 mm, hãy di chuyển chi tiết trong slicer theo trục Z khoảng -1 mm.

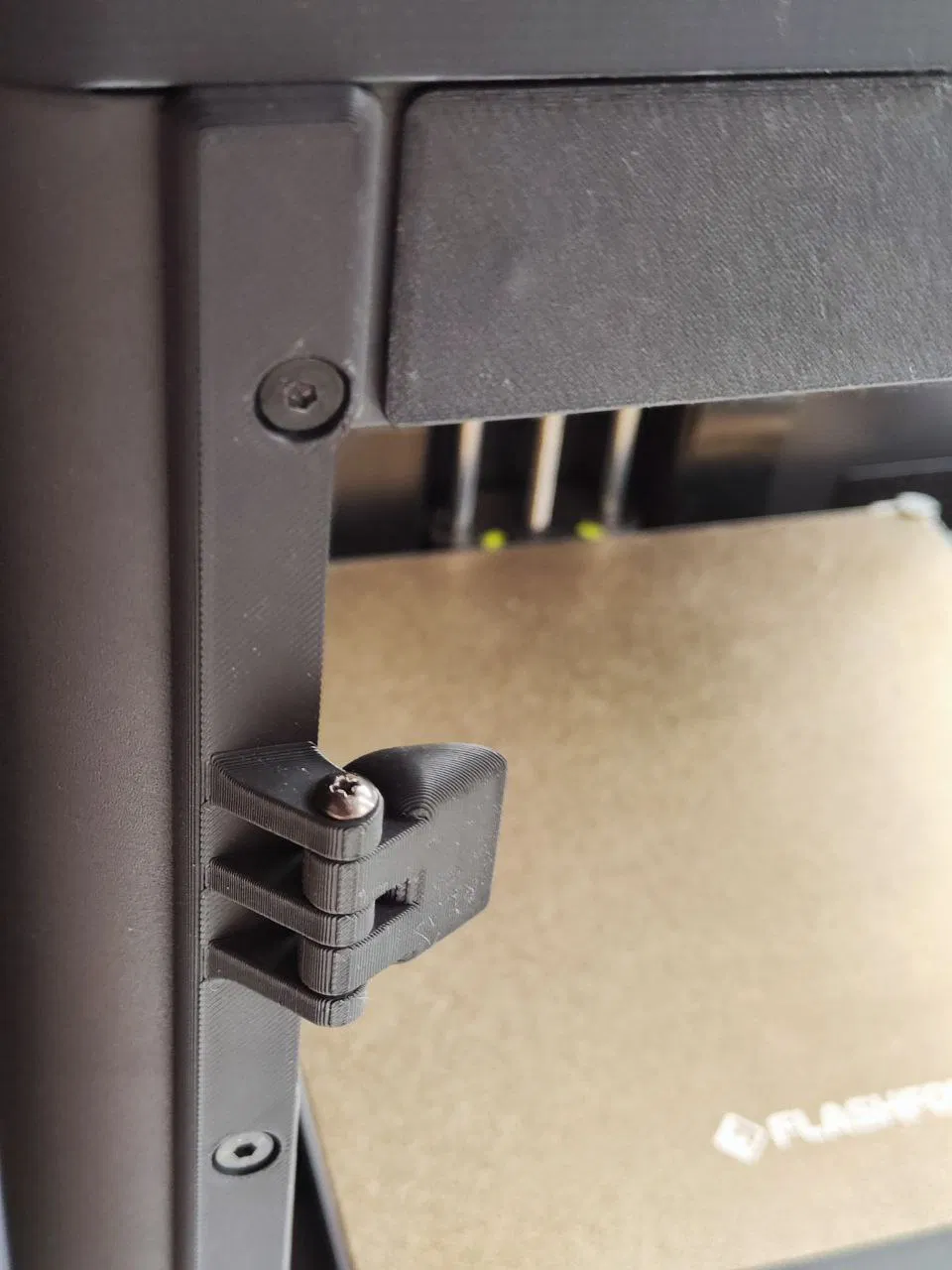

Lắp vào khung máy in bằng ốc #6-32 UNC (loại ốc dùng cho vỏ máy tính). Bản lề cửa dùng ốc M3x8, mình khuyên nên thêm vòng đệm (hoặc tự in ra). Để gắn bản lề vào khung, mình dùng ốc của nắp lưng (thay thế bằng ốc khác) - dùng ốc gốc nhìn sẽ tự nhiên hơn.

Các chi tiết tùy chọn

• để sử dụng nắp trên từ quây gốc của Flashforge.

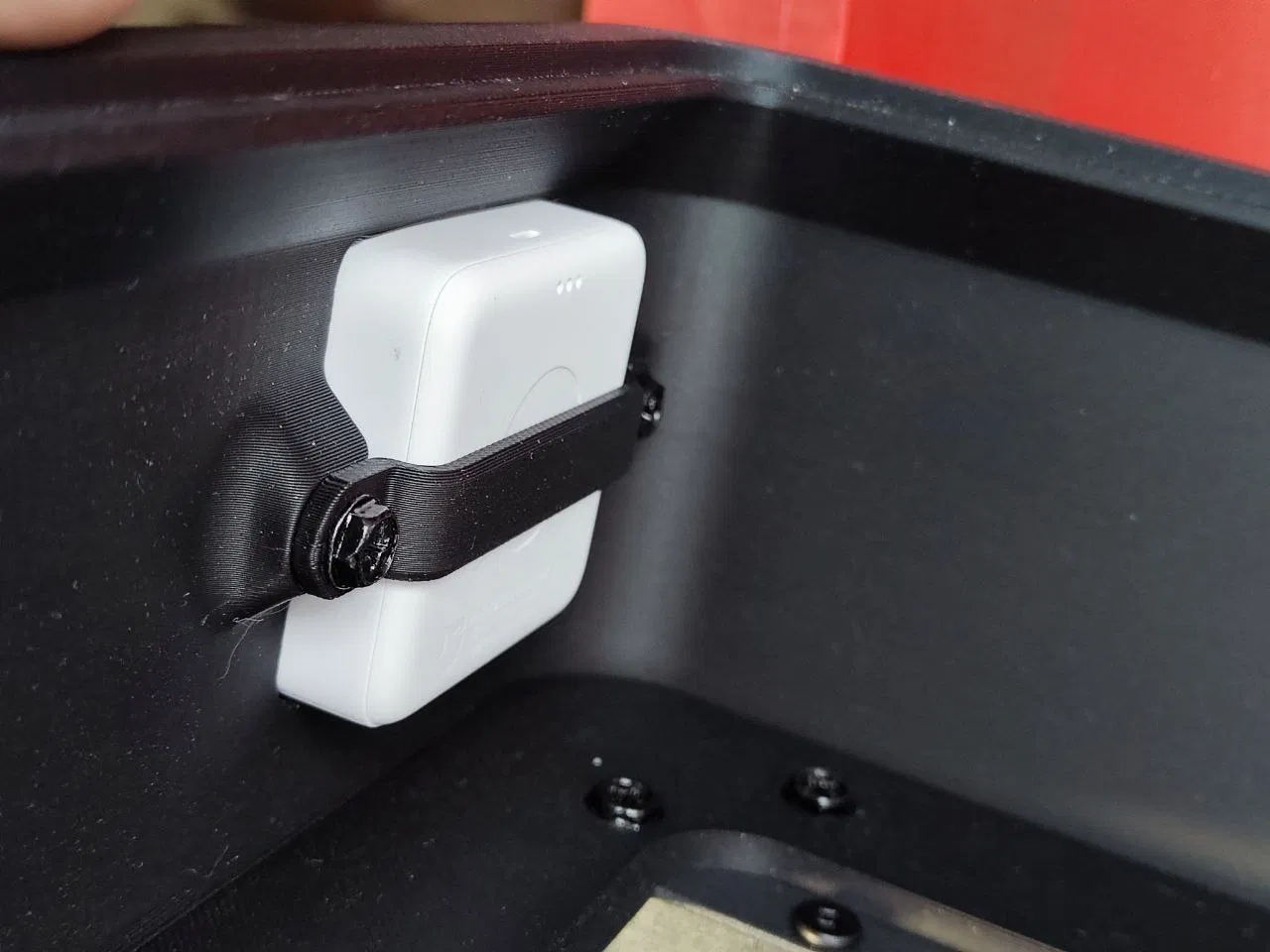

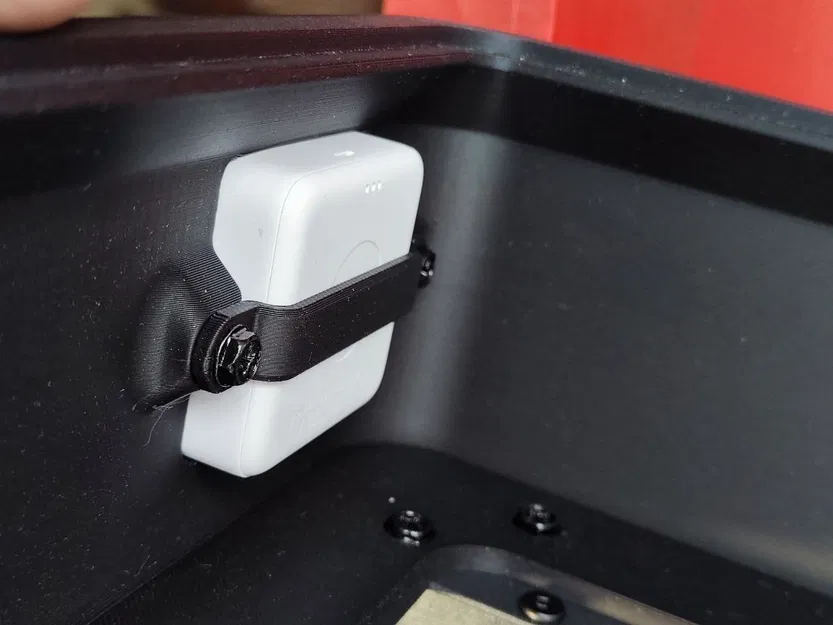

• để đựng dụng cụ cần thiết.
• Núm tay cầm cho nắp trên của Blinkii.
• với lỗ bắt vít của VladimirP.
• “Riser FR” không có lỗ cắm bút của Polestar.

Quy trình lắp ráp

1. Lắp cảm biến nhiệt độ và độ ẩm Xiaomi (tùy chọn).
2. Ghép 4 phần "Riser" lại với nhau.

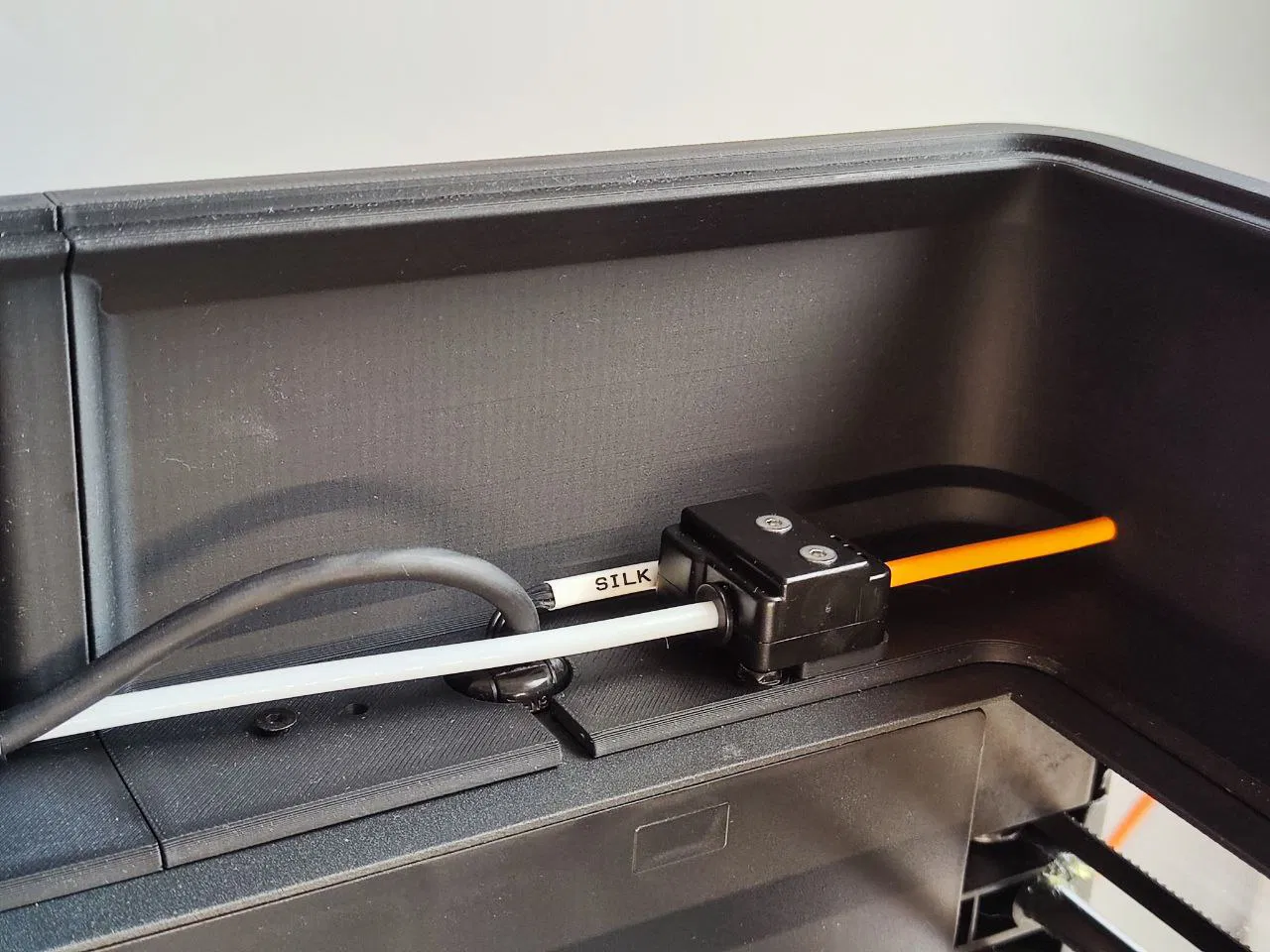

3. Luồn cáp cảm biến hết nhựa qua đường đi dây cùng với cáp đầu in.
4. Lắp "Riser" lên khung máy in, luồn cáp đầu in qua khe chuyên dụng và cố định vào khung bằng tám ốc #6-32 UNC.
5. Lắp cảm biến hết nhựa bằng hai ốc M3x20 đầu âm.

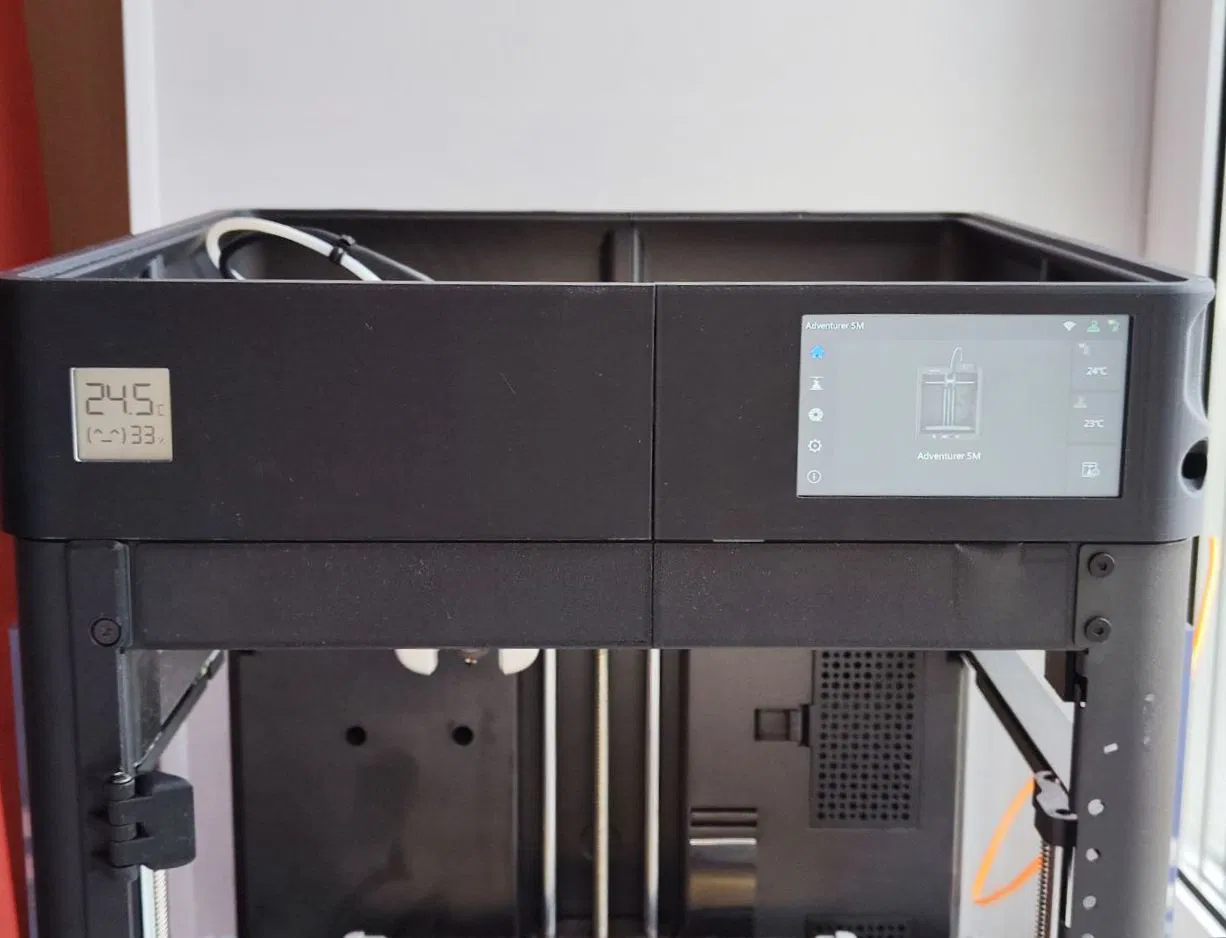

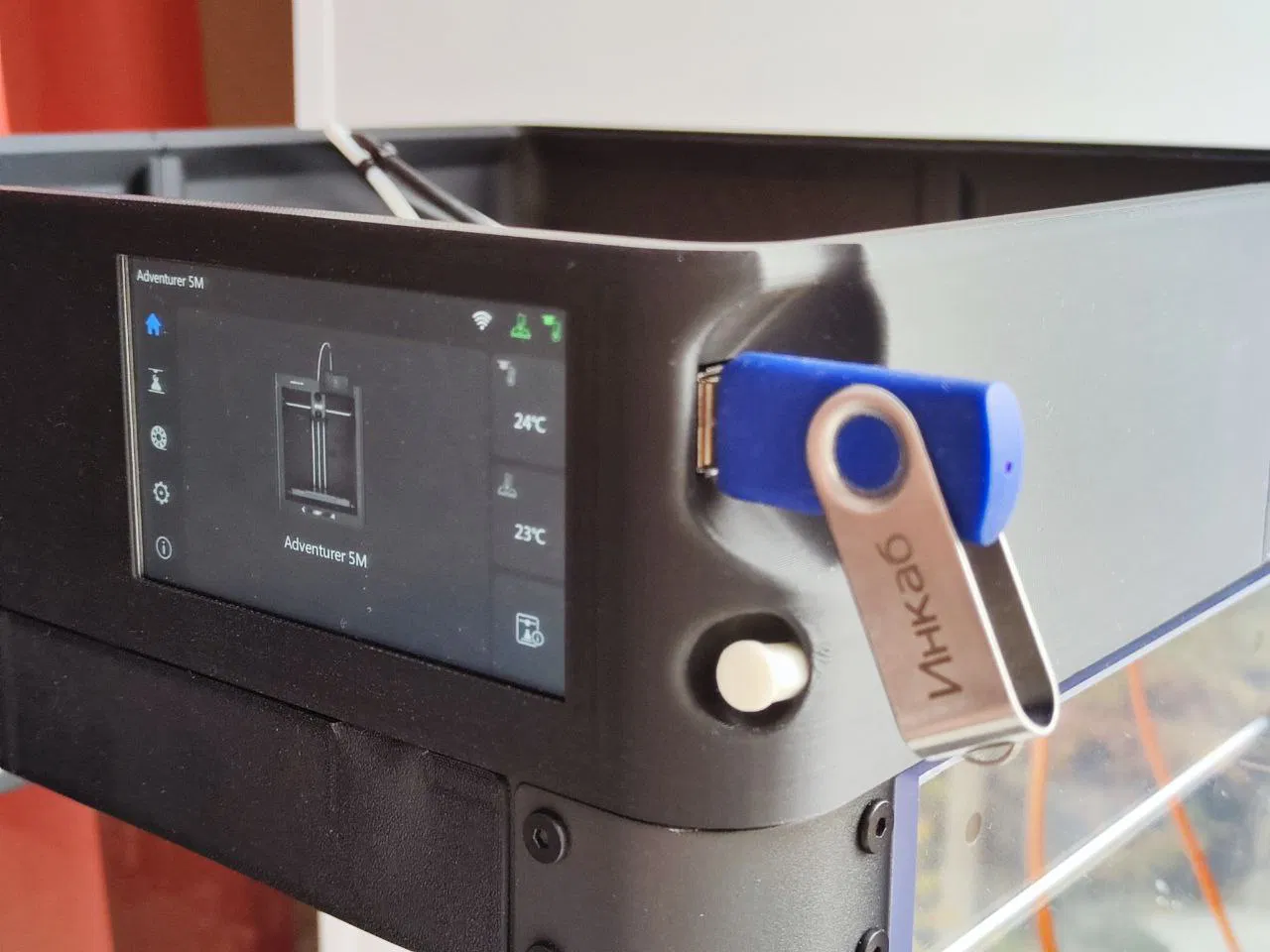

6. Tháo màn hình khỏi vỏ gốc và lắp vào "Riser". Kết nối cáp bằng cách luồn qua lỗ dưới đáy "Riser". Cố định màn hình qua nắp bằng ốc gốc của máy.
7. Nhấn nam châm vào tay nắm cửa (không cần keo hay nhiệt). Dán tay nắm vào cửa bằng vài giọt keo 502.
8. Lắp các chi tiết còn lại. Mình tin là việc này sẽ không gây khó khăn gì đâu ;) ...chỉ cần nhớ đừng siết ốc quá chặt là được!
