Đĩa spacer và spool adapter cho filament winder

Động lực

Tụi mình in thử cái spool winder và phát hiện mấy chi tiết in ra bị không vừa. Sau đó tụi mình coi trong phần Remixes và thấy cái rear axis có tolerances thì lắp vừa. Nhưng có thể vẫn cần thêm spacer vì cuộn (spool) hơi mỏng, hoặc cần adapter discs để hợp với các loại spool khác. Vậy nên mới có bản remix này.

Spacer

Spacer chỉ là một cái vòng dày 3mm, lắp vào rear axis và giúp tạo lực ép lên các spool adapter discs. Bạn có thể in dày mỏng tuỳ ý bằng cách scale trục Z trong slicer.

Spool adapter discs

Các disc này làm cho những loại spool mình đang có trên kệ, bắt đầu với Sunlu V2; khi nào cần thêm loại adapter disc khác thì mình sẽ làm thêm. Trên disc có khắc tên spool để nhìn vô là biết nó thiết kế cho loại nào.

Spool Sunlu V2

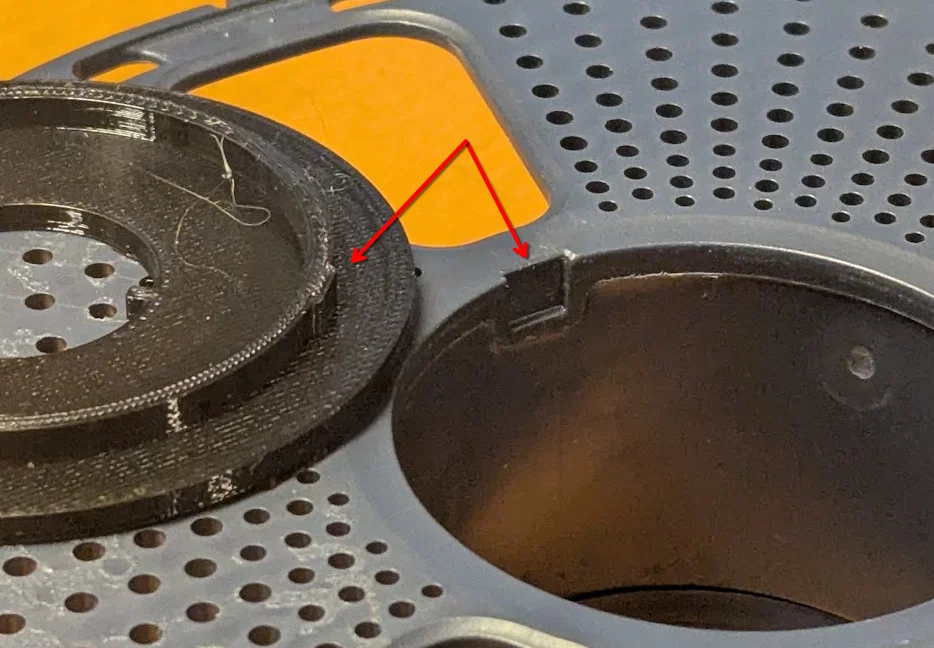

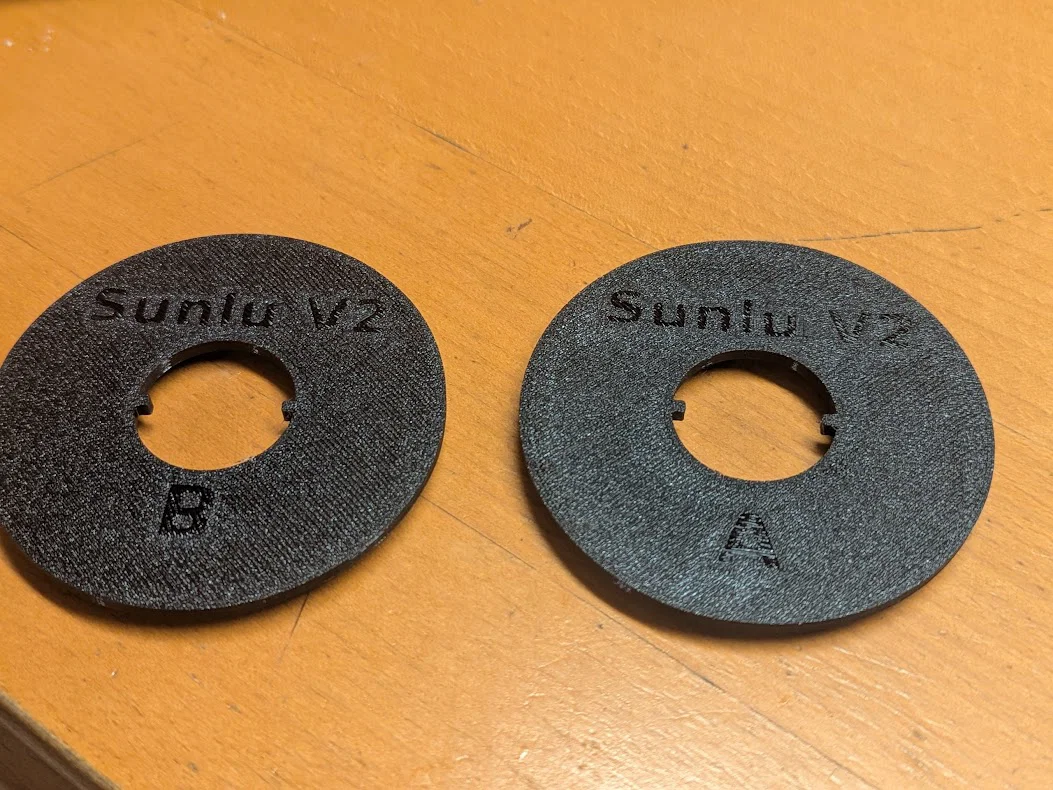

Mình bắt đầu với adapter cho spool Sunlu V2. Lỗ trong (inner diameter) của spool này khoảng 63 mm. Có 2 disc: A là dạng tròn bình thường, còn B có một cái “mũi” nhỏ để gài vào rãnh (notch) ở một phía của spool (xem hình có mũi tên).

Spool Giantarm

Disc này dành cho spool Giantarm với lỗ trung tâm khoảng 75mm và có 6 phần (segments).
