Máy cuộn sợi in 3D

Đây là một bộ cuộn sợi để chuyển đổi sợi từ cuộn này sang cuộn khác. Lấy cảm hứng từ nhu cầu sử dụng một số cuộn sợi nhất định cho Bambu Lab AMS. Bản dựng này sẽ tăng tốc quá trình và tạo ra một cuộn dây chặt chẽ. Còn chỗ để cải thiện, vì vậy bạn có thể tự do đưa ra phản hồi trên Printables hoặc trên các video Youtube.

Phiên bản này được in 100% bằng nhựa in 3D (không bao gồm ốc vít gắn). Các phiên bản tương lai sẽ sử dụng vòng bi và có thể là động cơ để dẫn động bánh răng.

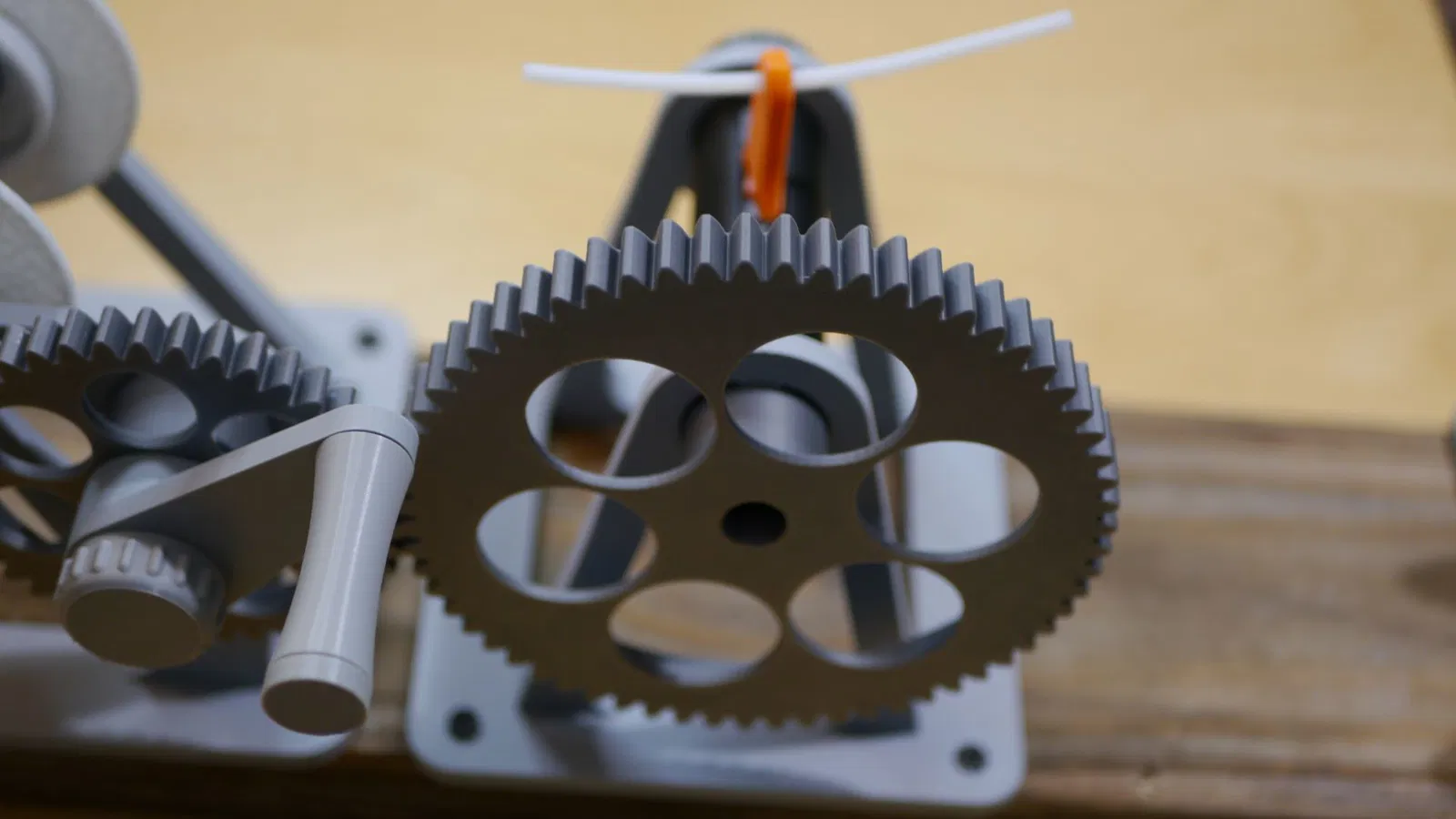

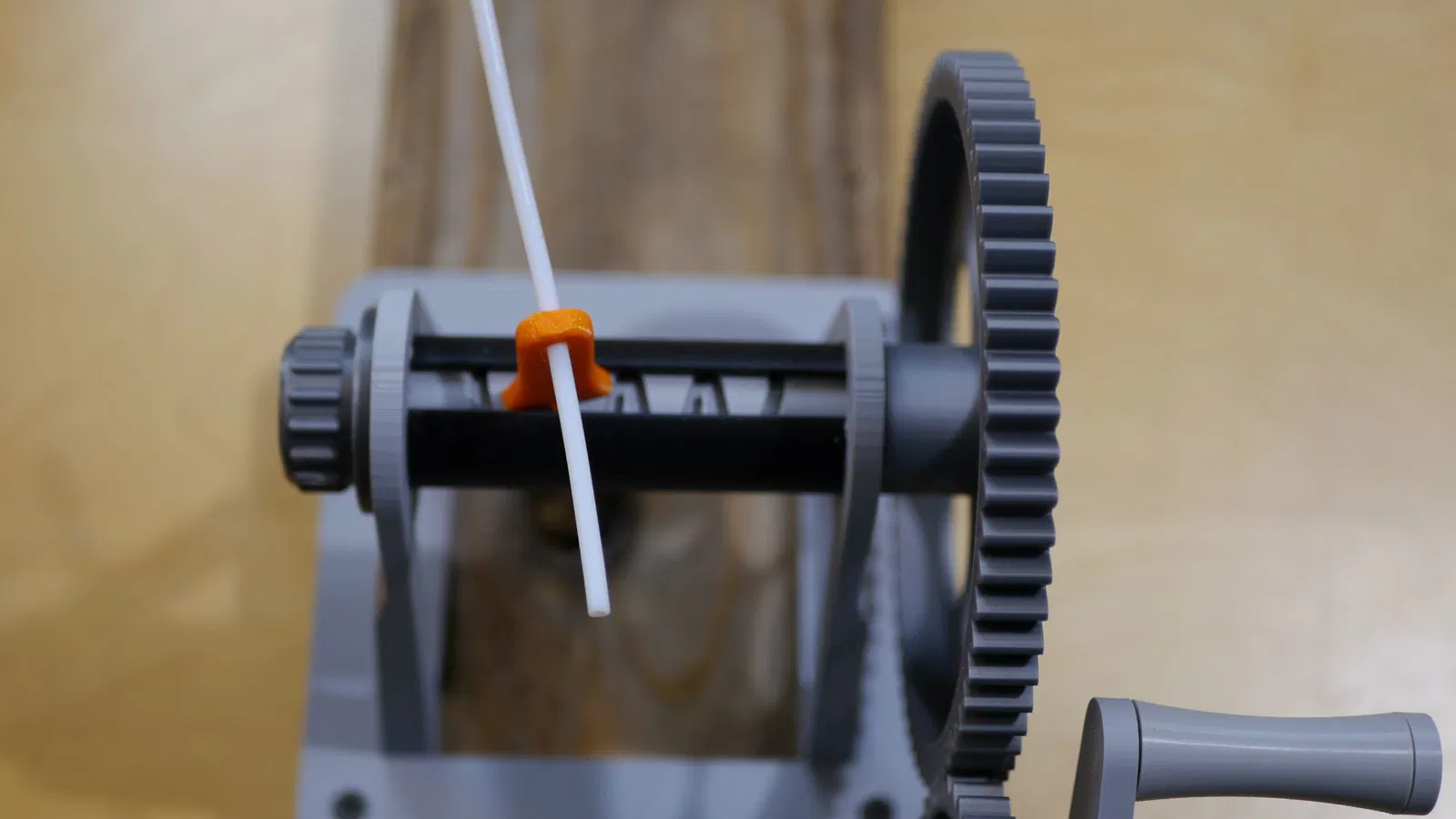

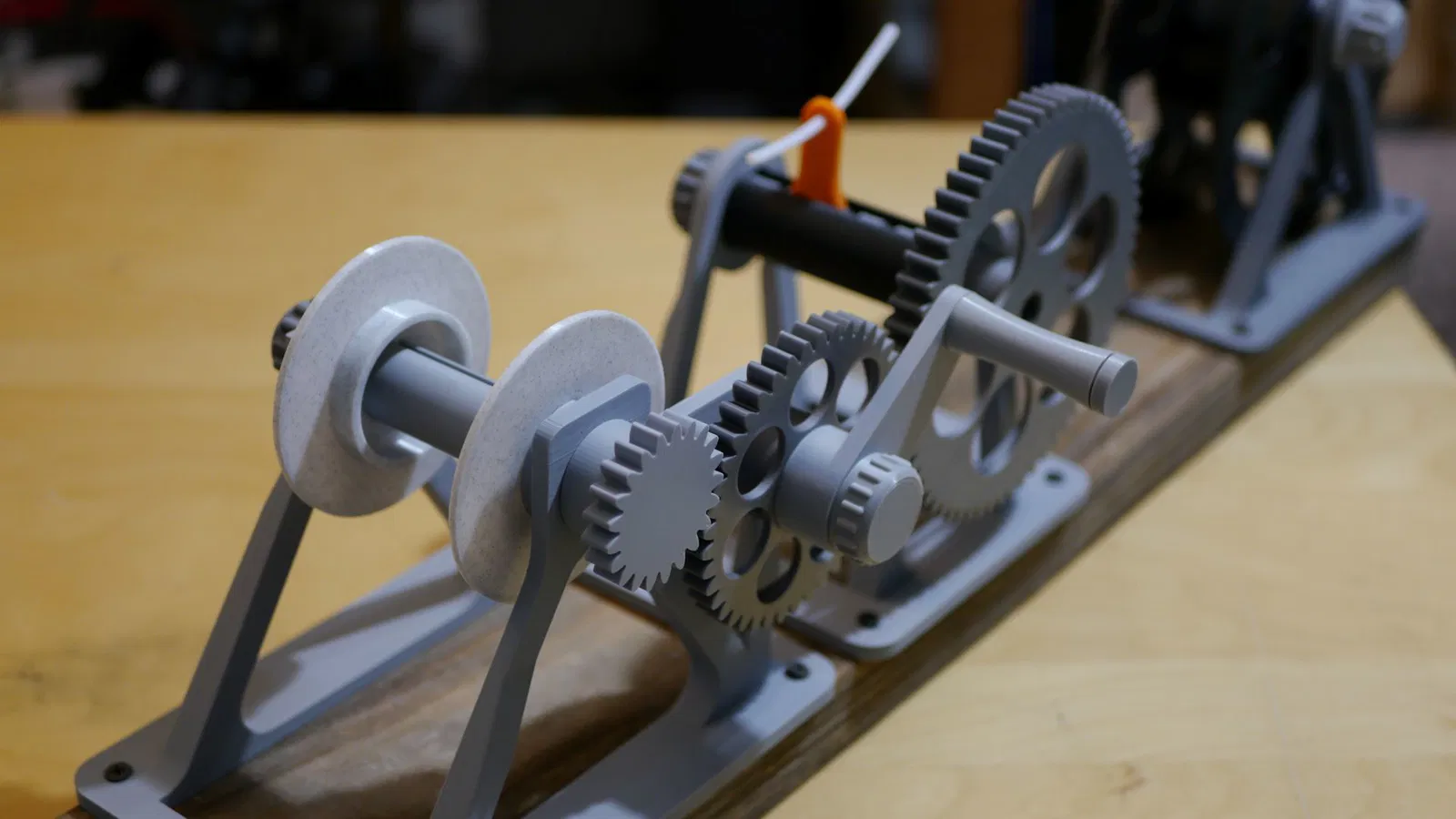

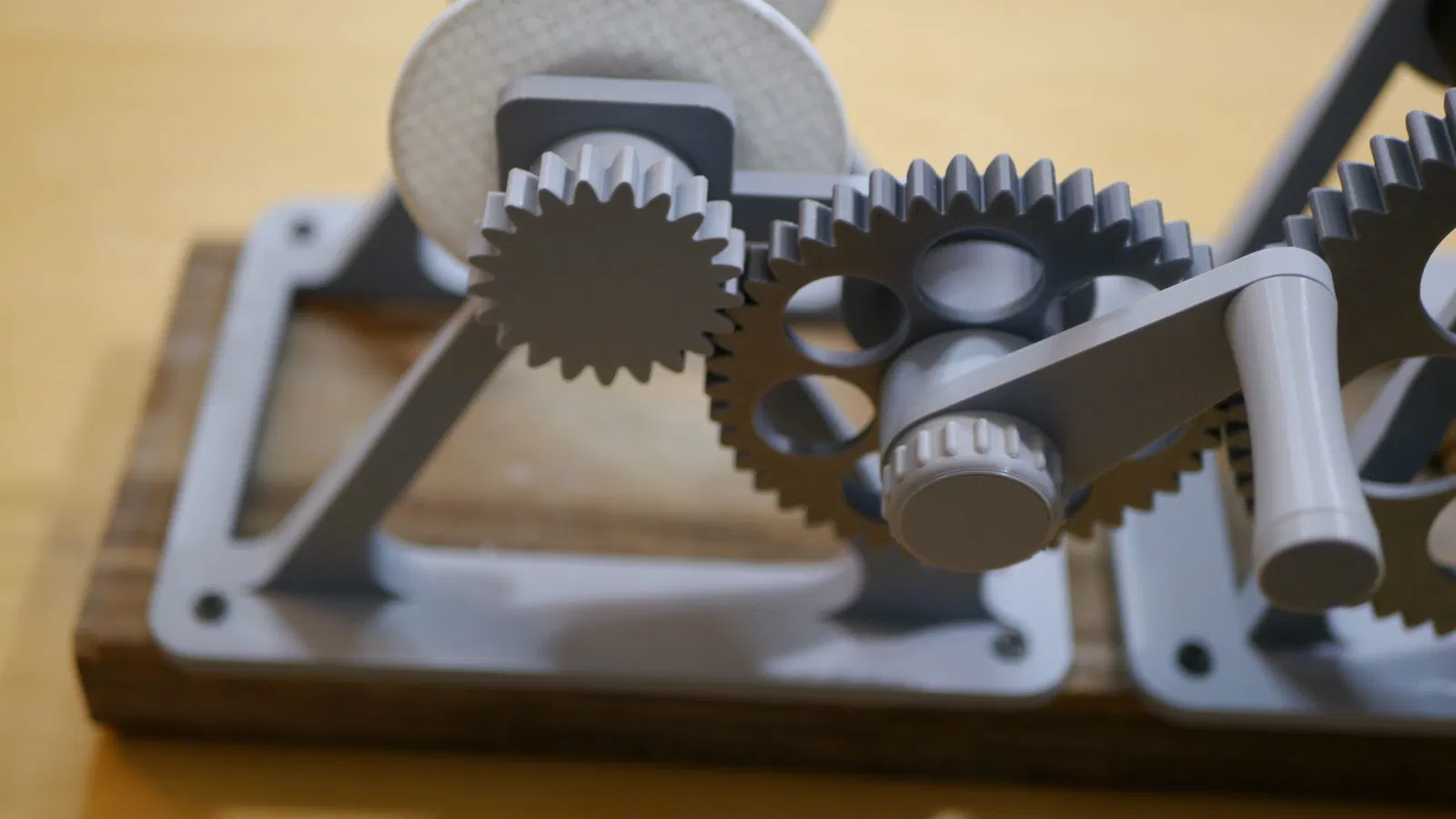

Các hình ảnh hiển thị các cụm lắp trên thanh 2x6 để thử nghiệm. Các cụm có thể được lắp trên một thanh tương tự hoặc trên đế làm từ thanh nhôm.

Khuyến nghị in

Tôi đã sử dụng PLA trong quá trình phát triển bộ cuộn sợi. Tôi khuyên bạn nên sử dụng PETG, Nylon CF hoặc sợi cứng hơn, chắc hơn khác.

Bánh răng 'worm' có thể khó in. Trong Bambu Lab Studio, tôi đặt bộ phận thẳng đứng và đặt hỗ trợ thành cây (tự động) và góc ngưỡng ở 10. Đặt vành 8mm.

Các bánh răng rất dễ in và không cần hỗ trợ hoặc xử lý sau in.

Các đế cần một số hỗ trợ và hoạt động tốt với cây (tự động) và góc ngưỡng 30.

Tôi đã sử dụng 4 lớp tường và 15% vật liệu độn trên hầu hết các bộ phận. Tôi đã sử dụng 100% vật liệu độn cho các vít vặn bằng ngón tay cái.

Lắp ráp

Hầu hết các bước lắp ráp đều dễ dàng và tự giải thích.

Lưu ý rằng bánh răng dẫn động phía sau có ren ngược.

Hướng dẫn cụ thể sẽ có trong Video Hướng dẫn sắp tới……

Cũng sẽ có một liên kết đến video trên trang web V3 Precision.

Video

Hãy xem video của chúng tôi tại

Quyên góp

Tôi đã dành rất nhiều thời gian thiết kế và phát triển bộ dụng cụ Cuộn sợi này và đã sử dụng rất nhiều sợi PLA trong quá trình phát triển. Tôi quyết định không thu phí cho các tệp, nhưng bất kỳ khoản quyên góp nào cho mục đích này sẽ rất được cảm kích.

Bất kỳ khoản quyên góp nào sẽ được sử dụng cho phiên bản tiếp theo sử dụng vòng bi và động cơ (và các thiết kế linh tinh bổ sung có thể được đăng trên Printables).

Bạn có thể gửi quyên góp cho tôi tại [email protected] trên Paypal.
