Bộ chuyển đổi lỗ thông gió ô tô Gridfinity

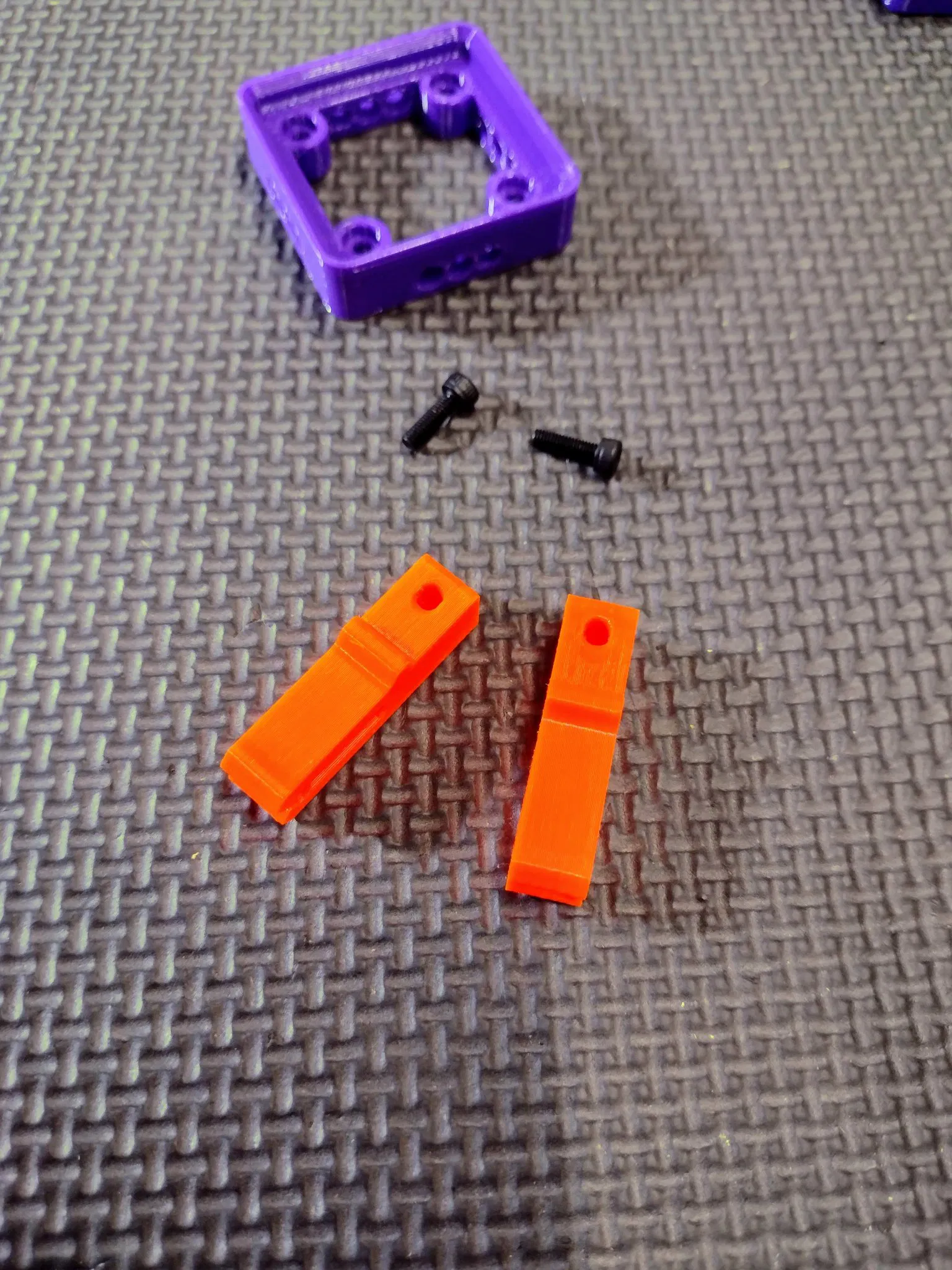

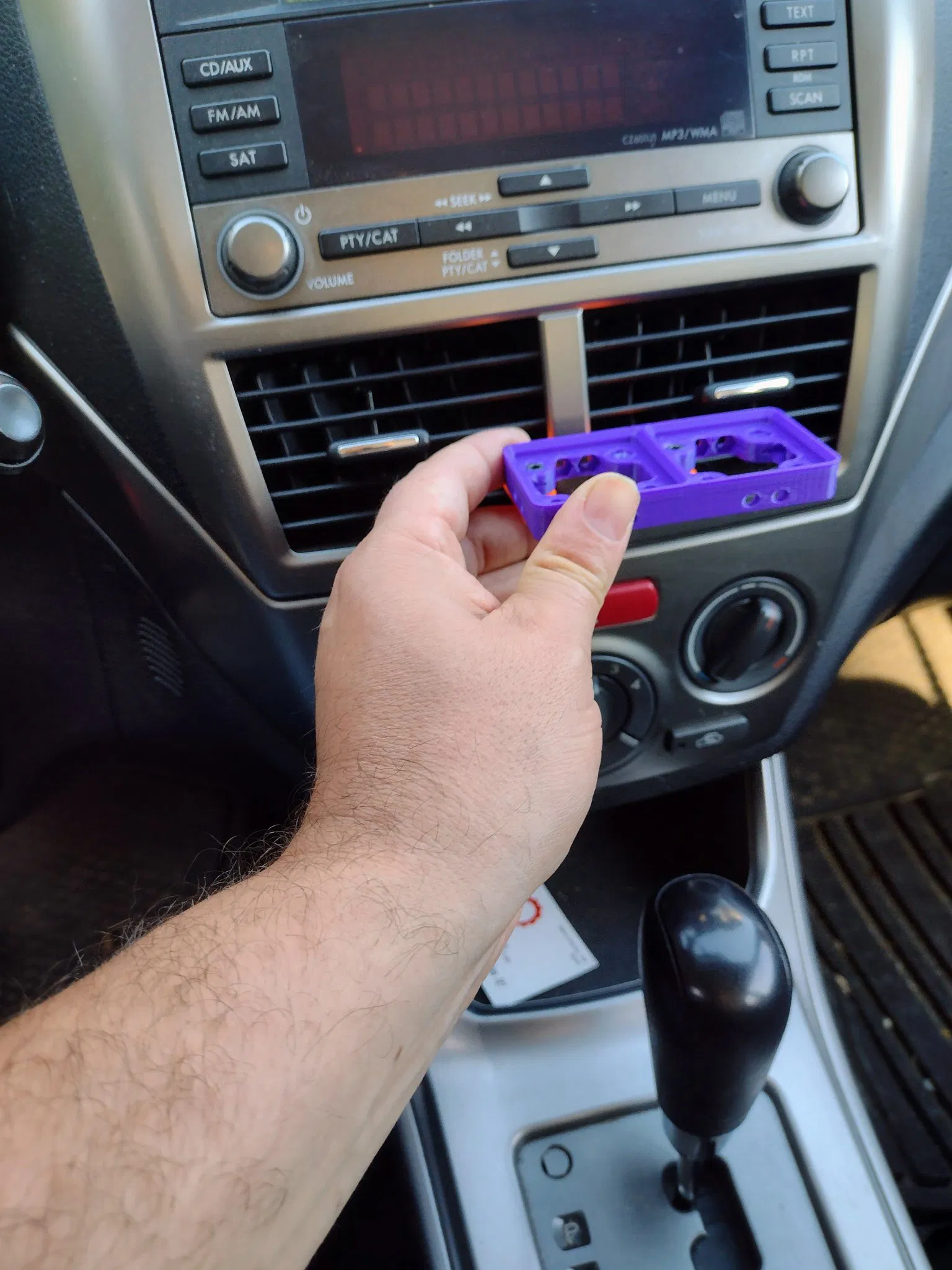

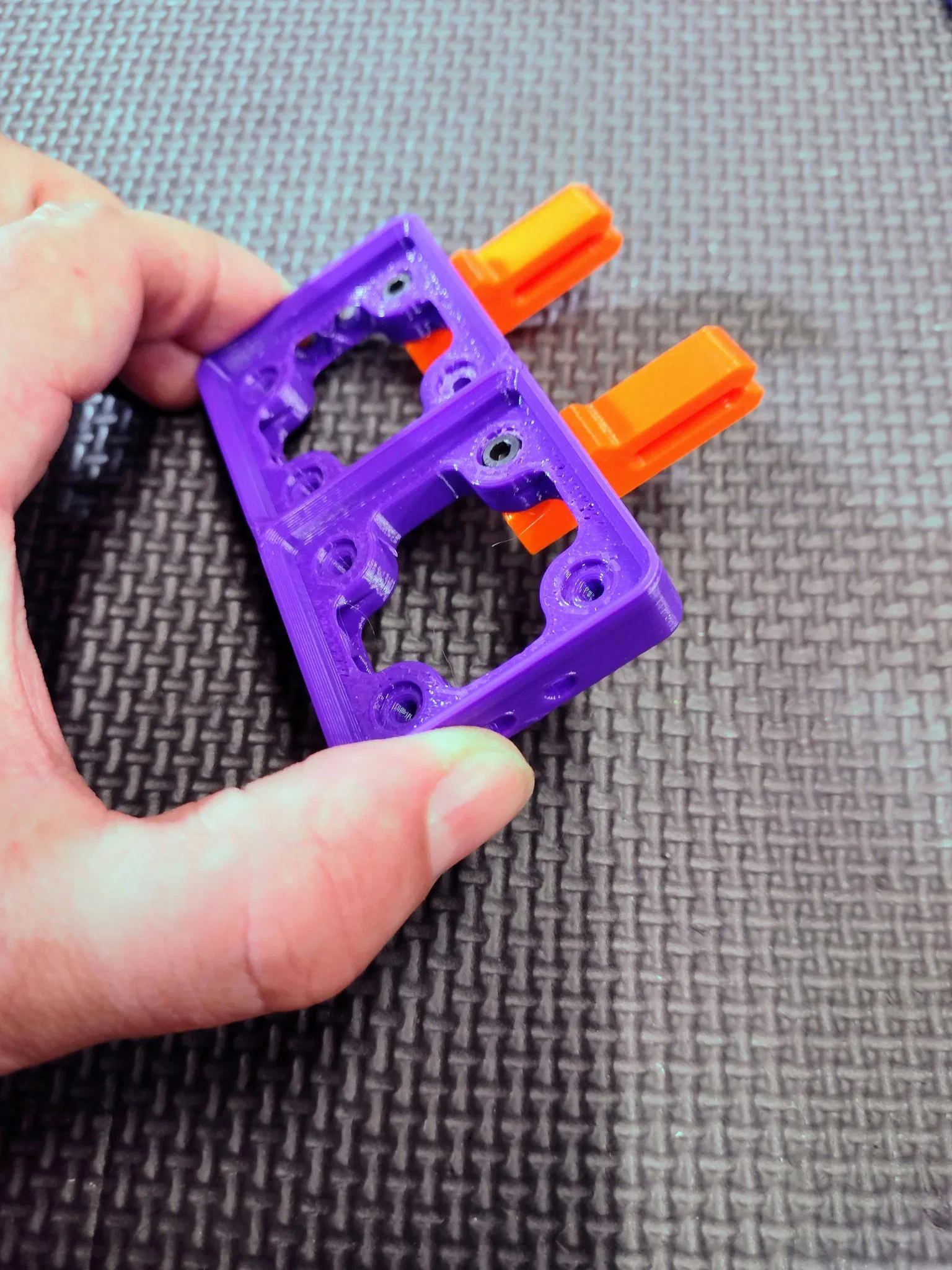

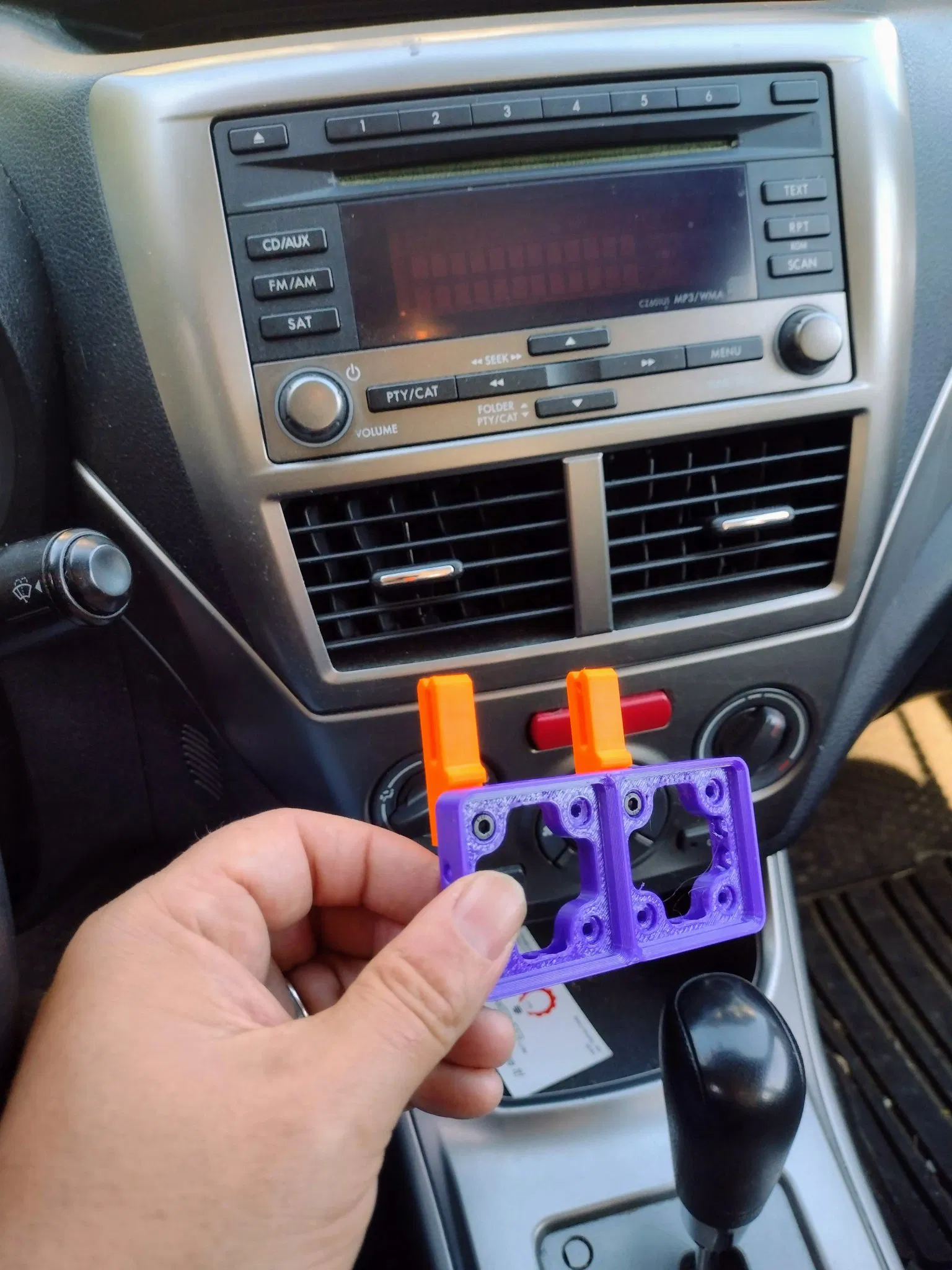

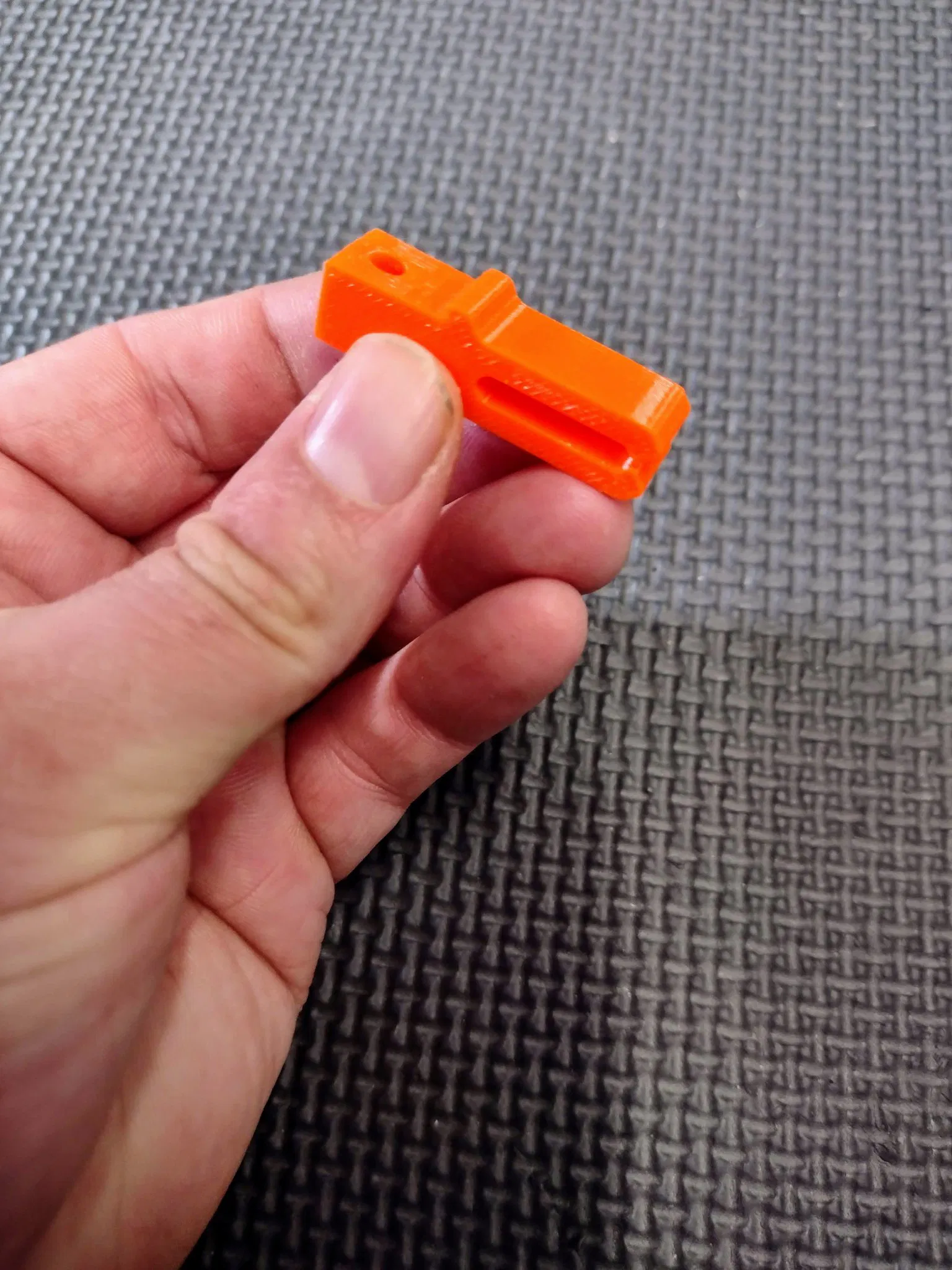

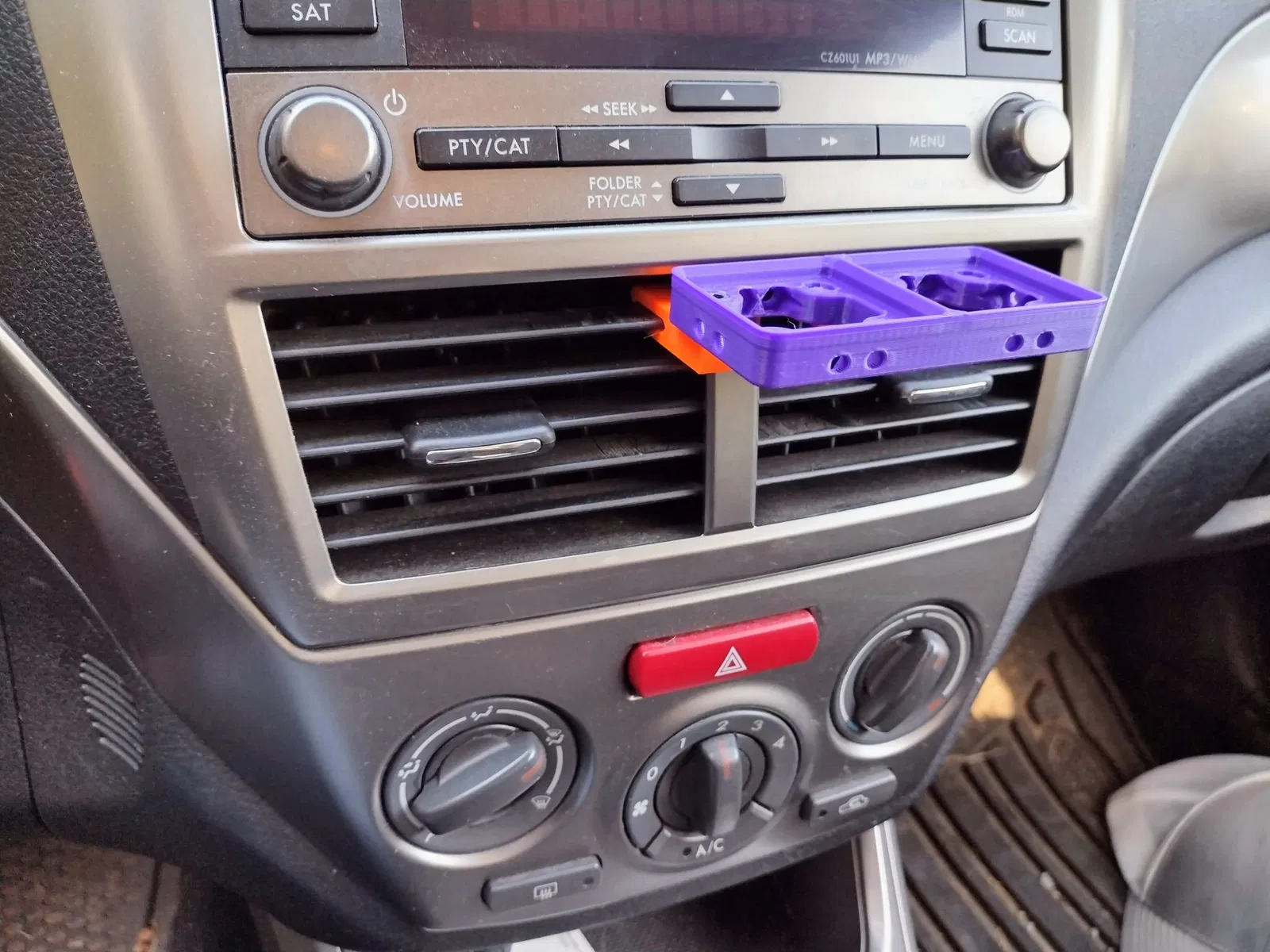

TLDR - Vít những cái này vào các bệ Gridfinity có lỗ 3mm ở các góc. Sử dụng các bộ phận M3x12 thấp. Kẹp vào các lỗ thông gió trên xe của bạn. Thưởng thức sự tổ chức vô tận. Điều này rất tuyệt với Giá đỡ nước chấm Gridfintiy của tôi! https://www.printables.com/model/604451 In ấn: In nghiêng, không cần hỗ trợ. Tôi đã in nó bằng PETG. ABS/ASA cũng sẽ hoạt động tốt. Bỏ qua PLA nếu bạn có thể vì nó ở trong xe. Cài đặt: Lỗ ở phía sau của kẹp bộ chuyển đổi được thu hẹp, vì vậy chỉ cần vặn vít M3x12 của bạn vào và bạn sẽ ổn miễn là bạn không vặn quá chặt. (https://amzn.to/45zDdQB liên kết liên kết đến các bộ phận) Có một chút xoay qua lại một cách cố ý. Điều này sẽ cho phép bạn điều chỉnh kẹp một chút nếu cần để nó không va vào núm hoặc bộ điều chỉnh trong lỗ thông gió. Một kẹp có thể sẽ hoạt động cho các bệ đơn và đồ nhỏ, nhưng khuyến nghị hai hoặc nhiều kẹp hơn. Đã xác nhận hoạt động với các bệ này, có khả năng phù hợp với nhiều bệ khác: https://www.f3d.vn/3d-model/158034-tam-de-gridfinity-ghep-bang-vit <> https://www.f3d.vn/3d-model/159138-dovetail-gridfinity-base-phien-ban-ngan-v2 TMI: Vì vậy, tôi bắt đầu điều này bằng cách làm một bệ Gridfinity có kẹp thông gió tích hợp, nhưng nó in ra rất tệ và cần hỗ trợ và vâng. Cố gắng tiếp theo là làm một kẹp phù hợp với bệ kiểu rãnh. Nó in tốt hơn nhưng quá lỏng lẻo. Vì vậy, tôi đã cố gắng làm một cái phù hợp với các bệ vít nhưng phát hiện rằng không phải tất cả các bệ vít đều có lỗ ở cùng một chỗ nên nó chỉ phù hợp với một kiểu bệ… Sau đó, tôi nhận ra rằng nhiều bệ có một lỗ 3mm cho một bộ phận ở cùng một vị trí. Sử dụng lỗ này để gắn kẹp sẽ cho phép kẹp hoạt động với nhiều loại bệ hơn, cho phép kẹp được in ở một hướng tốt và rất dễ cài đặt. Thiếu thời gian để hoàn thành hạn chót của cuộc thi Car Holders, tôi đã thử một vài kẹp có sẵn thay vì thiết kế riêng của mình và kẹp của goTVm hoạt động tốt nhất (và nó bao gồm một tệp bước, cảm ơn!). Đã sử dụng Fusion 360 để điều chỉnh nó cho cơ sở Gridfinity và voilà, nó hoạt động! Và như bất kỳ dự án trì hoãn tốt nào mà tôi đang sử dụng để tránh những việc tôi nên làm, tôi đã quyết định mở rộng phạm vi dự án và thực hiện cả bộ tổ chức tường Honeycomb… Hãy kiểm tra nó ở đây nếu đó là phong cách tổ chức mà bạn thích https://www.printables.com/model/604474/
