Dovetail Gridfinity Base - Phiên bản ngắn v2

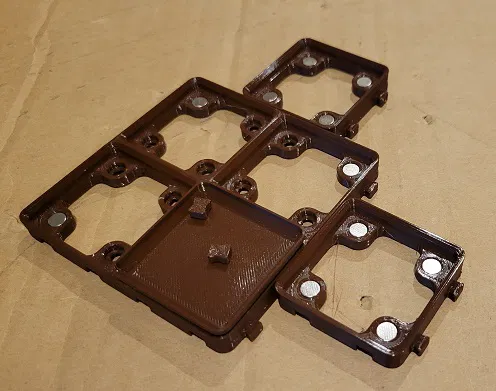

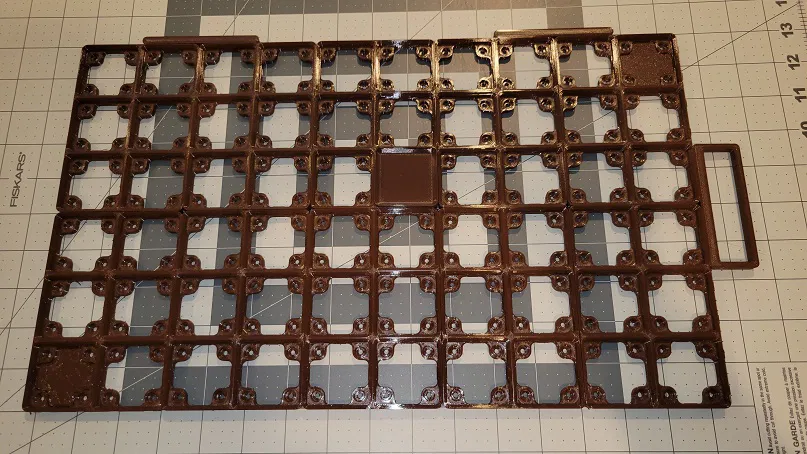

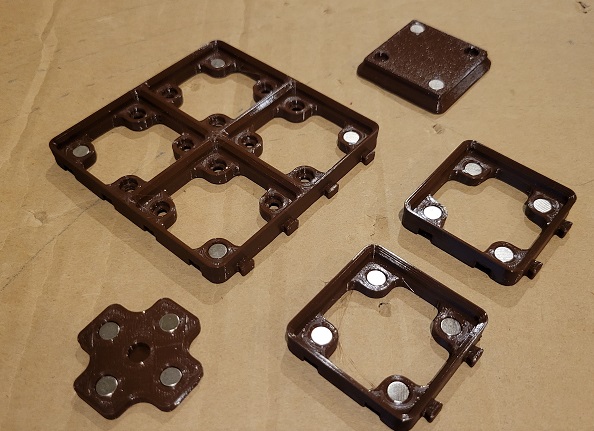

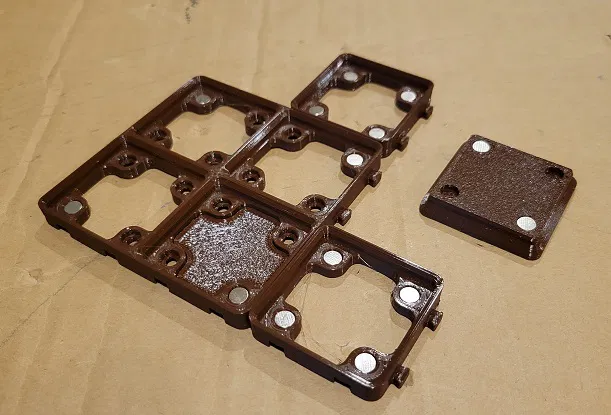

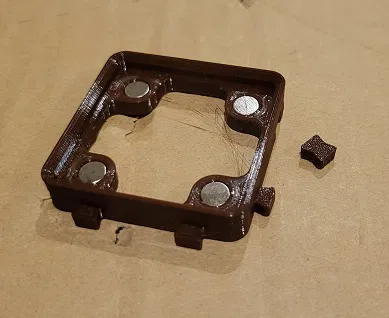

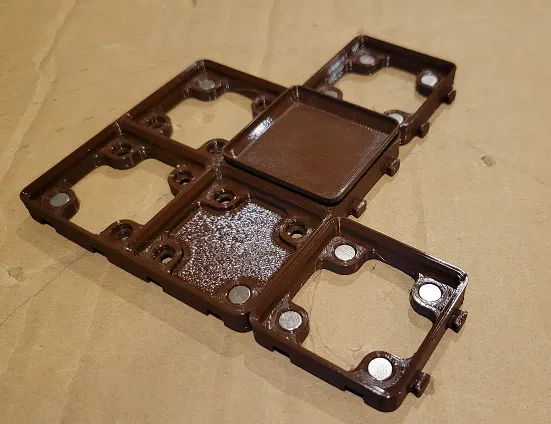

Mô hình này dựa trên Gridfinity của Zack Freedman và phiên bản lắp ghép bằng vít của Kyle Warren. Phiên bản của tôi sử dụng kết nối mộng đuôi én để ghép các mô-đun riêng lẻ thành bất kỳ cấu hình nào. Có kèm theo tệp .step để chỉnh sửa và tùy chỉnh. Không yêu cầu vật liệu hỗ trợ, tuy nhiên, tôi có sử dụng hỗ trợ trong các khoảng trống mộng đuôi én và chúng dễ dàng loại bỏ. Có chỗ để lắp nam châm 6x2mm ở trên và nó cũng hoạt động như một lỗ khoét chống côn cho vít #4. Phiên bản này cao 8mm và được làm từ PETG, nó ghép lại với nhau một cách gọn gàng mà không cần dụng cụ. v2 đã di chuyển các mộng đuôi én để chúng cách đều nhau khi các mô-đun được ghép lại với nhau như trong một trong những hình ảnh. Điều này cũng làm cho việc điều khiển tham số của mộng đuôi én trở nên ĐƠN GIẢN HƠN RẤT NHIỀU. Cuối cùng tôi sẽ xóa/thay thế các mô hình v1; mô-đun, miếng đệm và neo. Các bộ kết nối cánh bướm vẫn hoạt động. Tôi đã bao gồm các tệp .stl cho các mô-đun từ 1x1 đến 5x5 cũng như tệp SW2022 có tham số. Có một sự cố với mẫu tuyến tính dùng để điều khiển mô hình có thể được khắc phục bằng một chút cấu hình sáng tạo, nhưng tôi sẽ giải quyết nó vào một lúc nào đó. Tôi đã bao gồm một mô-đun 1x1 hoàn toàn trống vì nó đã được yêu cầu trên một mô hình khác. Hình ảnh cuối cùng là (10) mô-đun 2x3 với các miếng đệm (trên cùng và bên phải) với các neo ở hai góc. Tất cả các miếng đệm liên kết các mô-đun liền kề. Bộ kết nối cánh bướm [Neo/Ke')])
