BBC Micro - Rear Screw Clip (kẹp vít phía sau)
Mẫu rear screw clip thay thế cho BBC Micro. Lỗ vít một bên lớn hơn và phải hướng ra ngoài vỏ; lỗ nhỏ để vít “ăn” lần đầu. Khuyên in dựng cạnh, infill 100%, không dùng raft/support để ra chi tiết sạch.
Mô tả

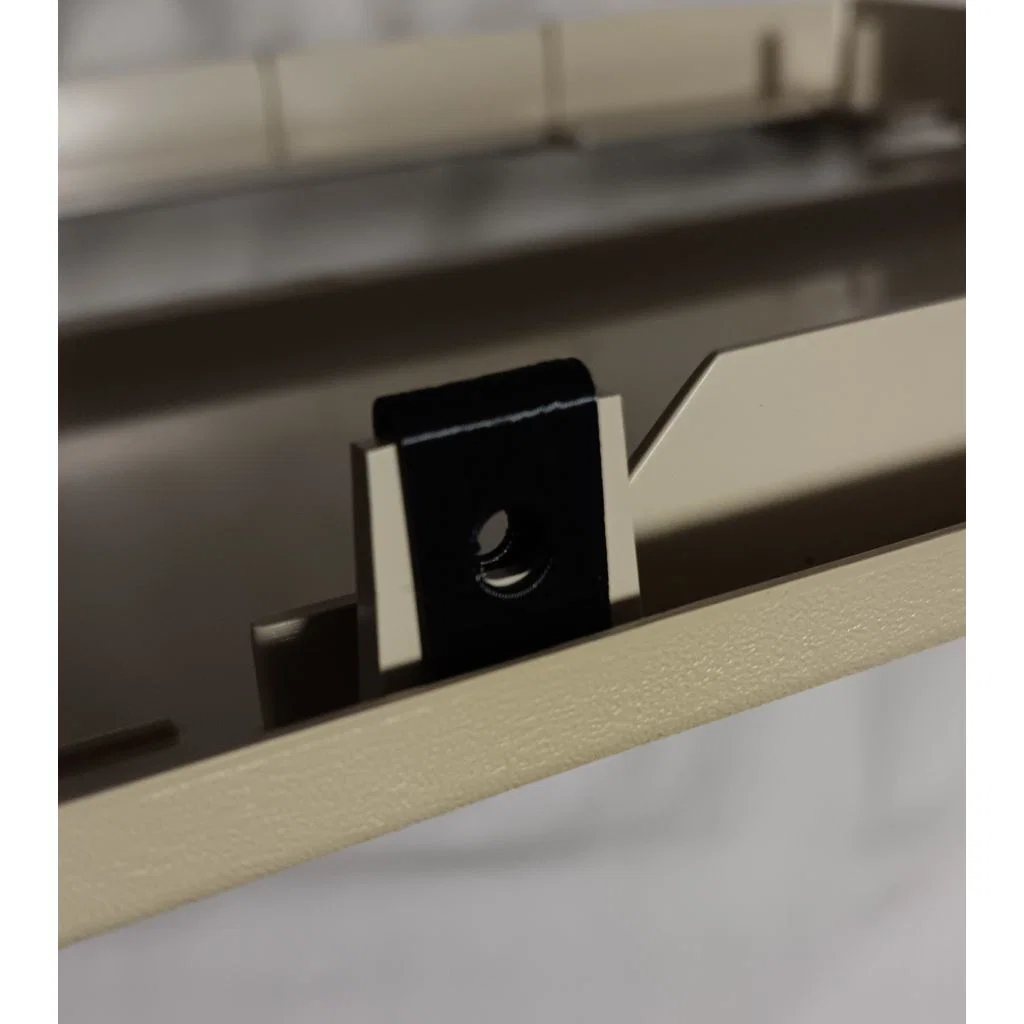

Đây là một rear screw clip thay thế cho BBC Micro. Lỗ bắt vít sẽ lớn hơn ở một bên so với bên còn lại, và phía lỗ lớn phải quay ra ngoài so với vỏ máy. Lỗ nhỏ hơn được thiết kế để con vít tự “ăn” vào lần đầu tiên khi bạn vặn vào. Đừng cố siết quá chặt vì nó sẽ không chắc bằng cái clip kim loại zin.
Ghi chú:
Hướng in khuyến nghị là dựng cạnh (in trên mép) để tăng độ bền
Đặt infill 100% để chắc hơn. (Chi tiết mỏng nên có thể khác biệt không nhiều)
Không in kèm raft hoặc support, vì sẽ khó ra bề mặt sạch/đẹp
Model OnShape
https://cad.onshape.com/documents/05bfd6a9bbea06d181d55bd4/w/4661d94eb388a8872948a655/e/d6ceed23dfe050be8979c714
