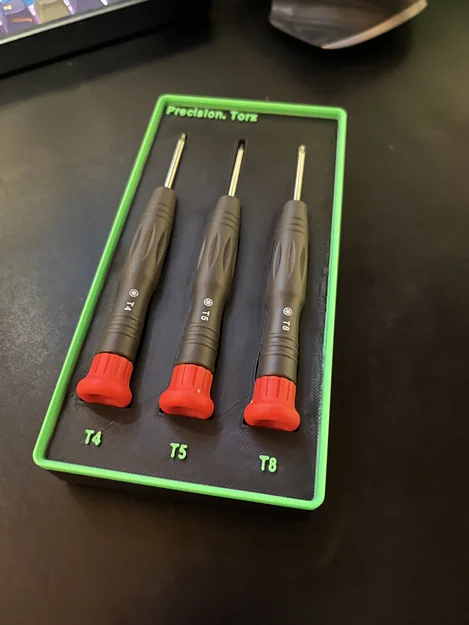

Khay Gridfinity giữ tua vít Torx precision (3 món)

Được thiết kế từ đầu để sắp xếp hộp đồ nghề gọn gàng, bền bỉ theo hệ Gridfinity.

Mẫu này được lấy cảm hứng từ các thiết kế sắp xếp dụng cụ rất hay của RobNordic, nhưng mọi kích thước, độ khớp (fitment) và tính năng trong bản thiết kế này đều được mình tự làm độc lập từ con số 0, dựa theo bộ đồ nghề và cách làm việc của mình.

Tính năng:

• Chiều cao chuẩn 3U của Gridfinity

• Mép (lips) tương thích Gridfinity, có thể xếp chồng

• Thiết kế không dùng nam châm

• Tối ưu cho dùng thực tế trong hộp đồ nghề

• Chữ tiêu đề và nhãn cao 1mm

Mình chủ động chọn hướng không dùng nam châm để in cho đơn giản, giảm chi phí phần cứng, và giúp các khay dễ di chuyển, remix và in lại.

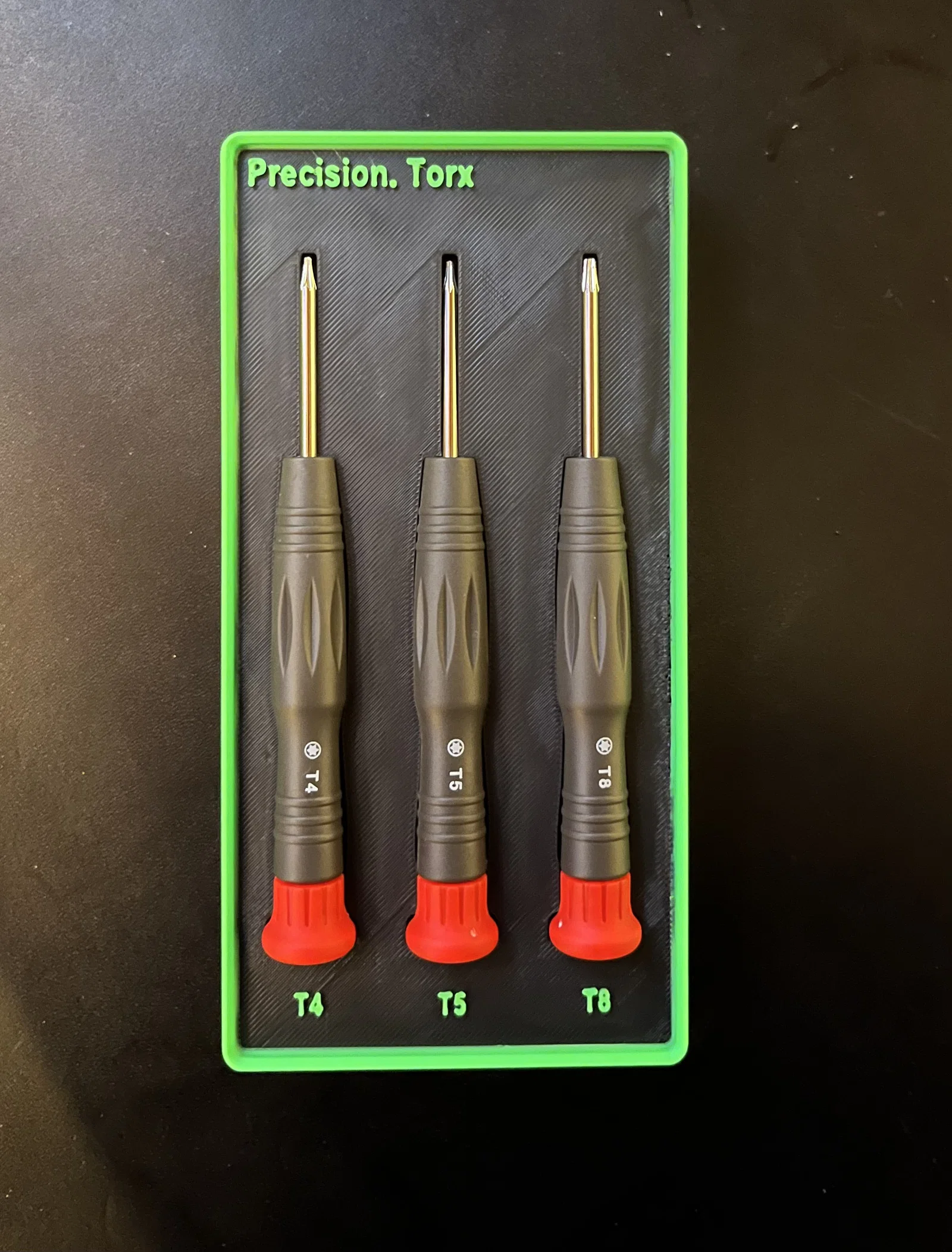

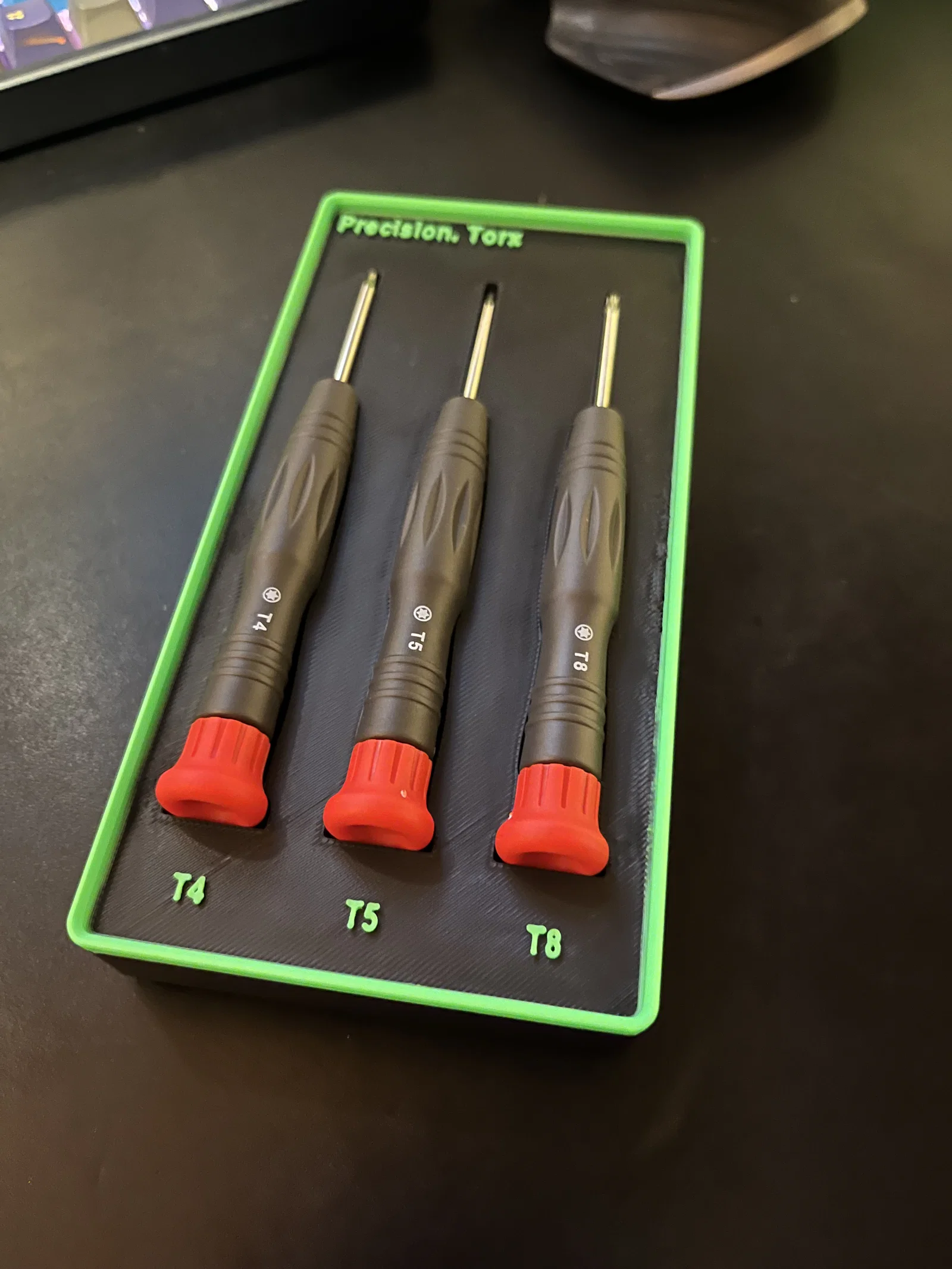

Khay này được thiết kế cho bộ 3 tua vít torx loại precision phổ thông:

• T4

• T5

• T8

Thiệt tình mình không nhớ mấy cây tua vít này mua/được từ đâu, nhưng nó nằm trong hộp đồ nghề nhiều năm rồi và cần một chỗ “ở” cho đàng hoàng.

Một chút nền tảng về dự án:

Mình vẫn còn đang ở giai đoạn đầu trong hành trình học 3D modeling, và cả bộ sưu tập này là một trải nghiệm học hỏi rất lớn. Tất cả các mẫu đều được thiết kế trên iPad bằng bản miễn phí của Shapr3D. Vì giới hạn của bản free nên hiện tại mình chưa thể export file STEP; hy vọng tương lai sẽ nâng cấp khi tiếp tục xây dựng hệ sinh thái này.

Dù vậy, mình đã dành rất nhiều thời gian để làm các khay này thật sự thực dụng, dễ in, và đồng nhất trong toàn bộ bộ sưu tập.

Ghi chú in 3D:

• In rất ổn với PLA hoặc PETG

• Không cần support hay brim

• Khuyến nghị layer height 0.2 mm

• Khuyến nghị 3–4 walls để tăng độ bền

• Infill Lightning 10% để tiết kiệm thời gian và filament

Nếu bạn có in thử, mình rất muốn xem setup của bạn và các bản remix. Mình đang xây dựng một hệ sinh thái sắp xếp dụng cụ đồng bộ, với kích thước và phong cách nhất quán cho toàn bộ bộ sưu tập.
