Giá đỡ camera Blink Mini (Blink mini camera mount)
Case cho phần internals của Blink Mini (không gồm loa), thiết kế ôm PCB khít và nắp press-fit. Kèm đế để gắn ngàm chỉnh góc; phù hợp lắp vào góc Prusa Core One và gợi ý dùng micro USB đầu angled.
Mô tả

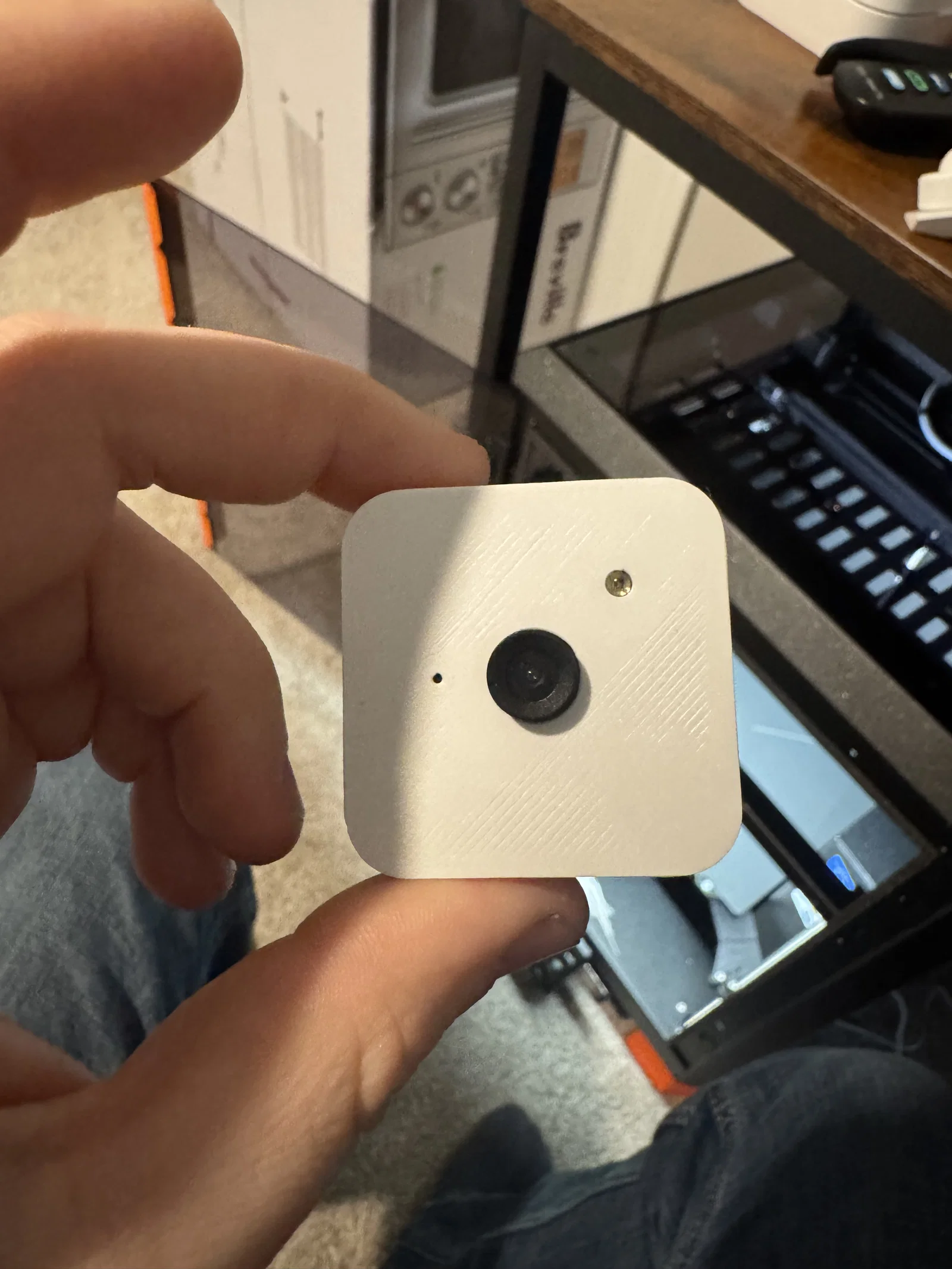

Mình làm cái case này với mục tiêu giảm kích thước vỏ zin của Blink Mini để nó có thể nhét vừa vào góc của Prusa Core One.

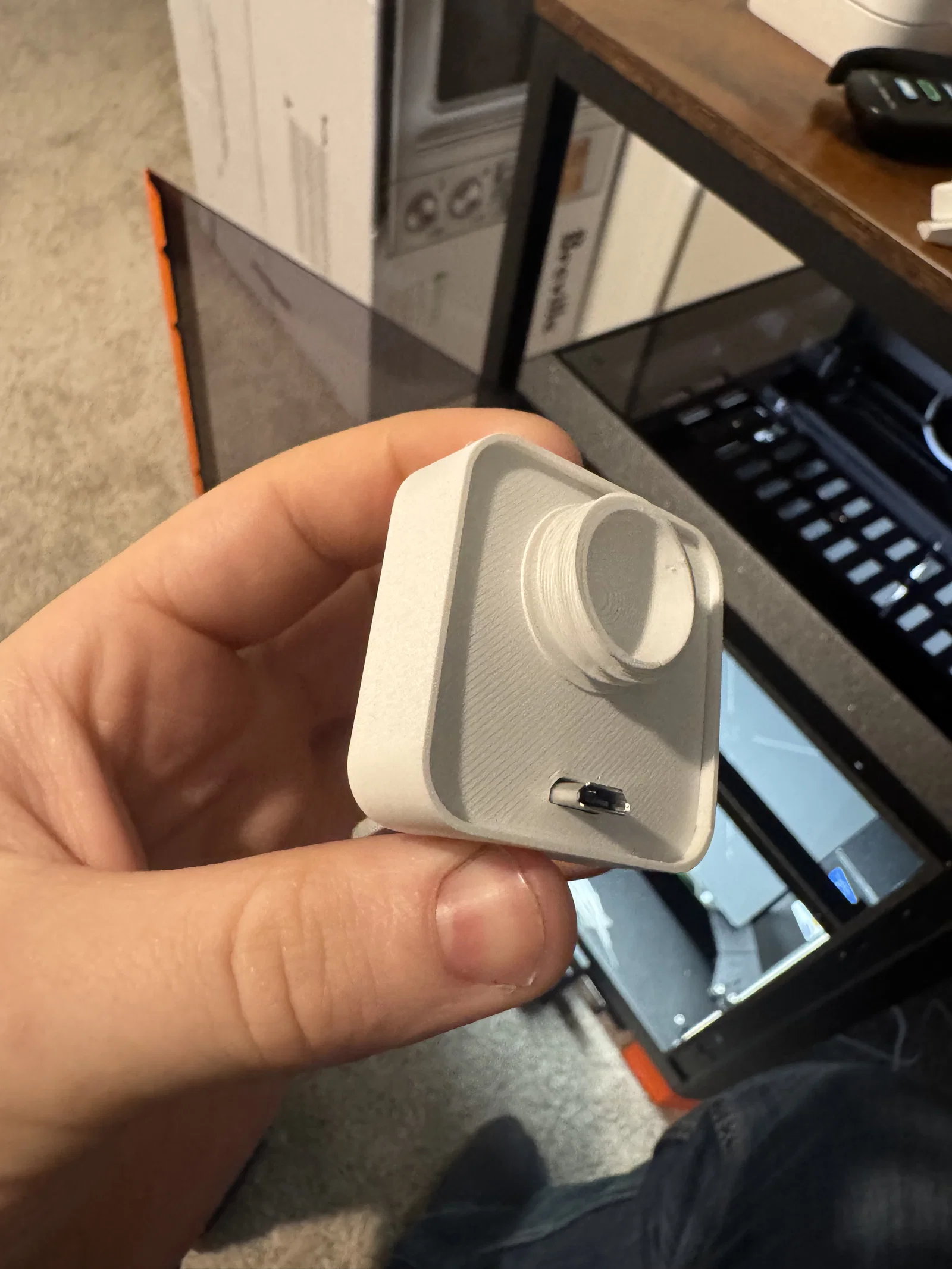

Bản thân cái case được thiết kế ôm PCB hơi khít một chút để khỏi bị lỏng/rung lạch cạch, và phần nắp lưng là kiểu “press fit” để khỏi phải dùng ốc vít, keo dán, v.v.

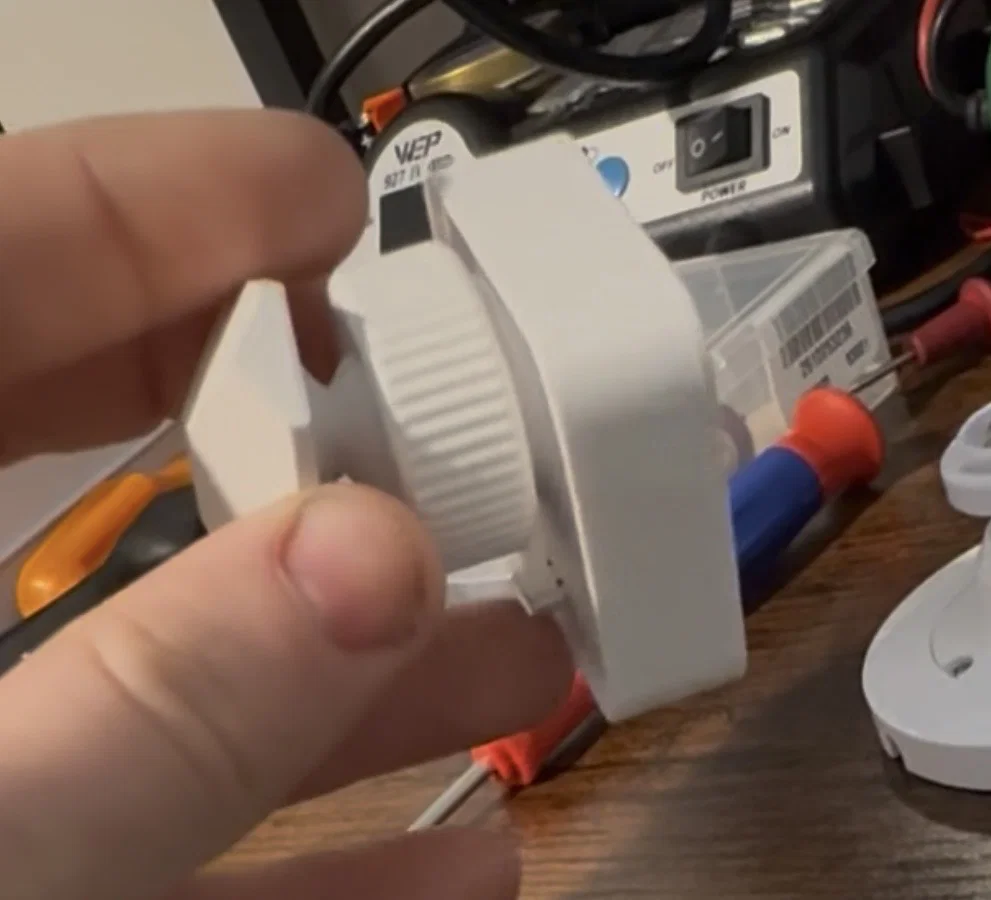

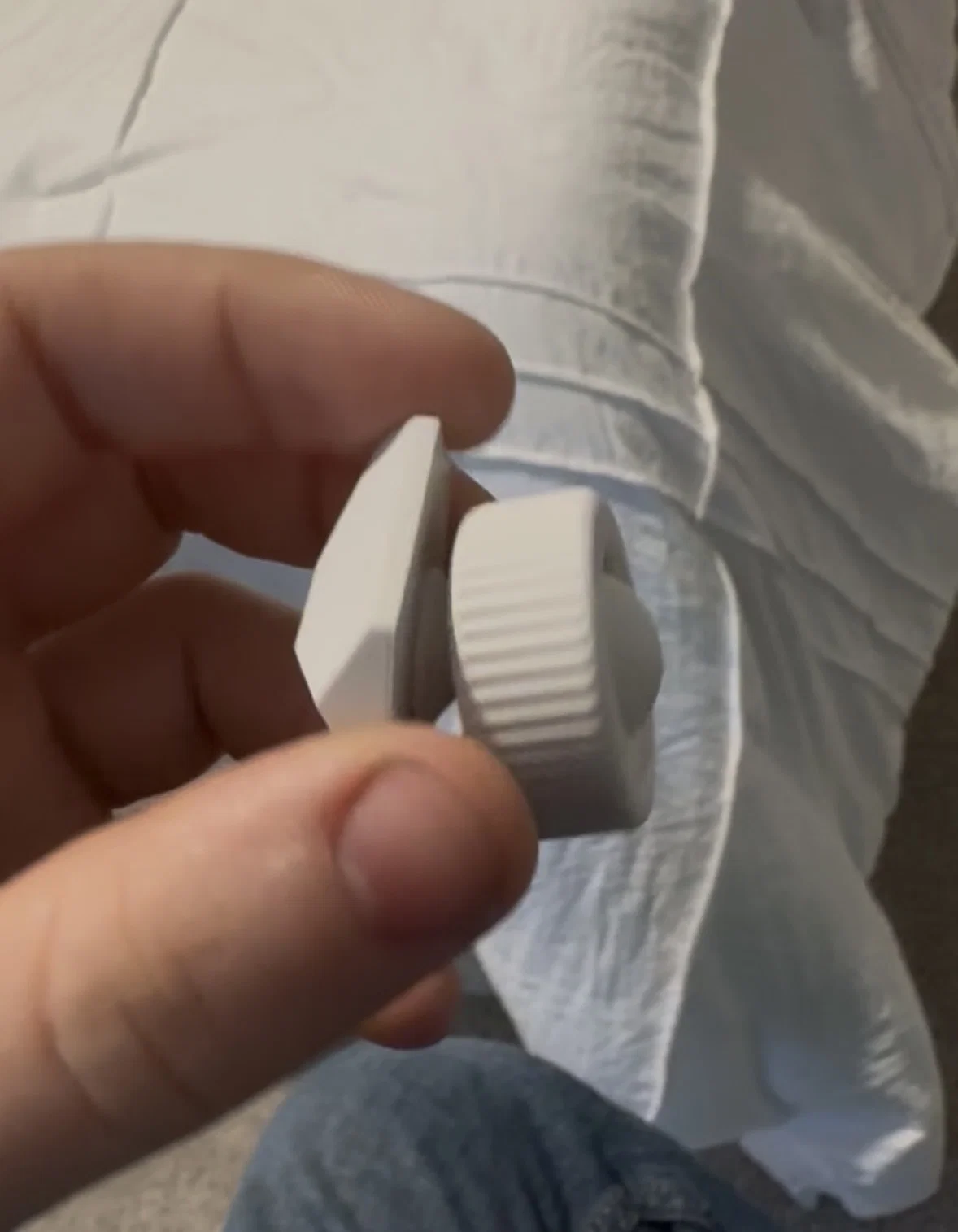

Tuy nhiên, để khỏi phải vật lộn với supports, mình in riêng bộ ball và screw của DieZopfe, rồi chấm một chút keo superglue để dán quả ball lên một bản in của @PhilipSoerensen Core One corner plug.

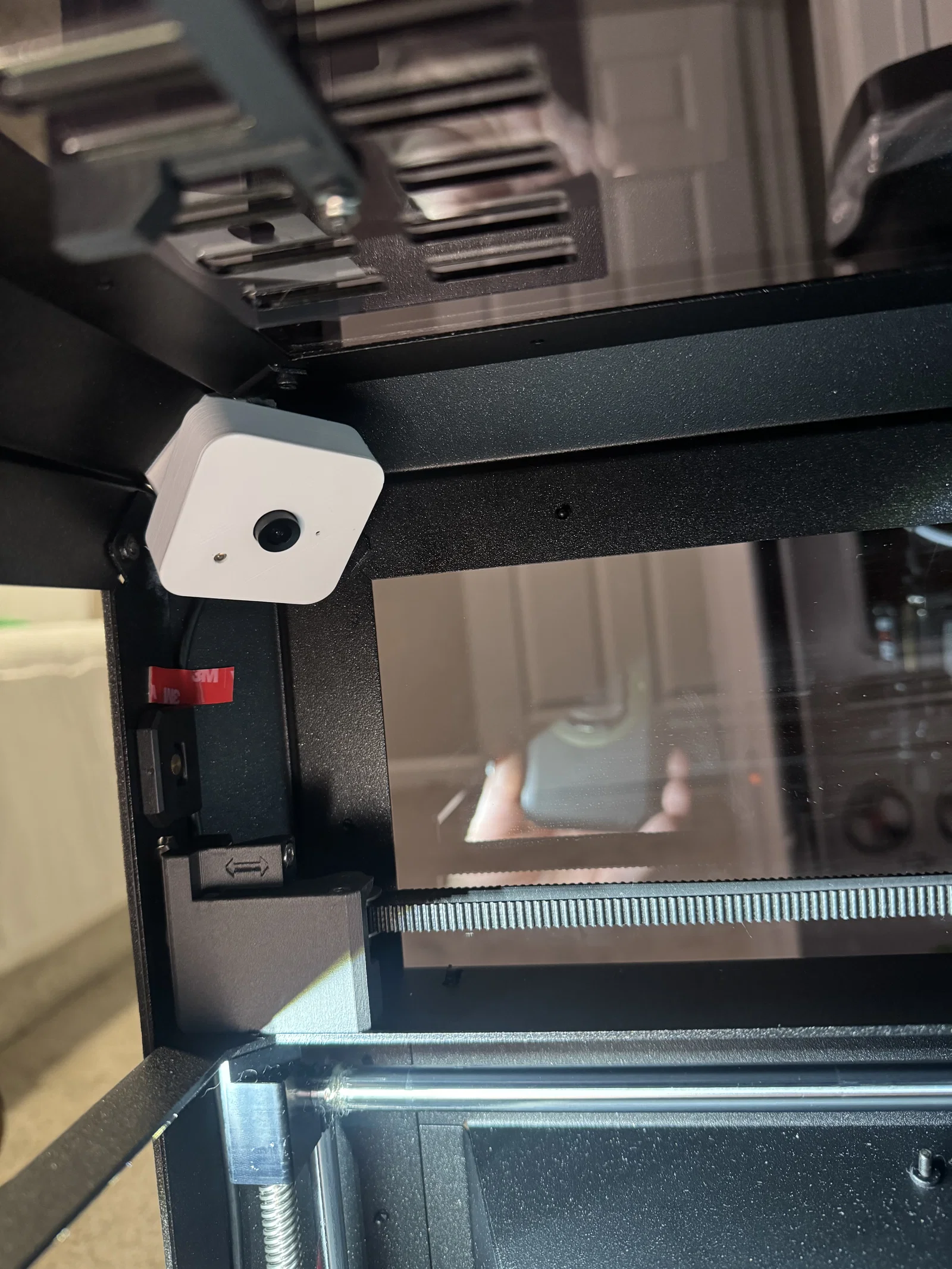

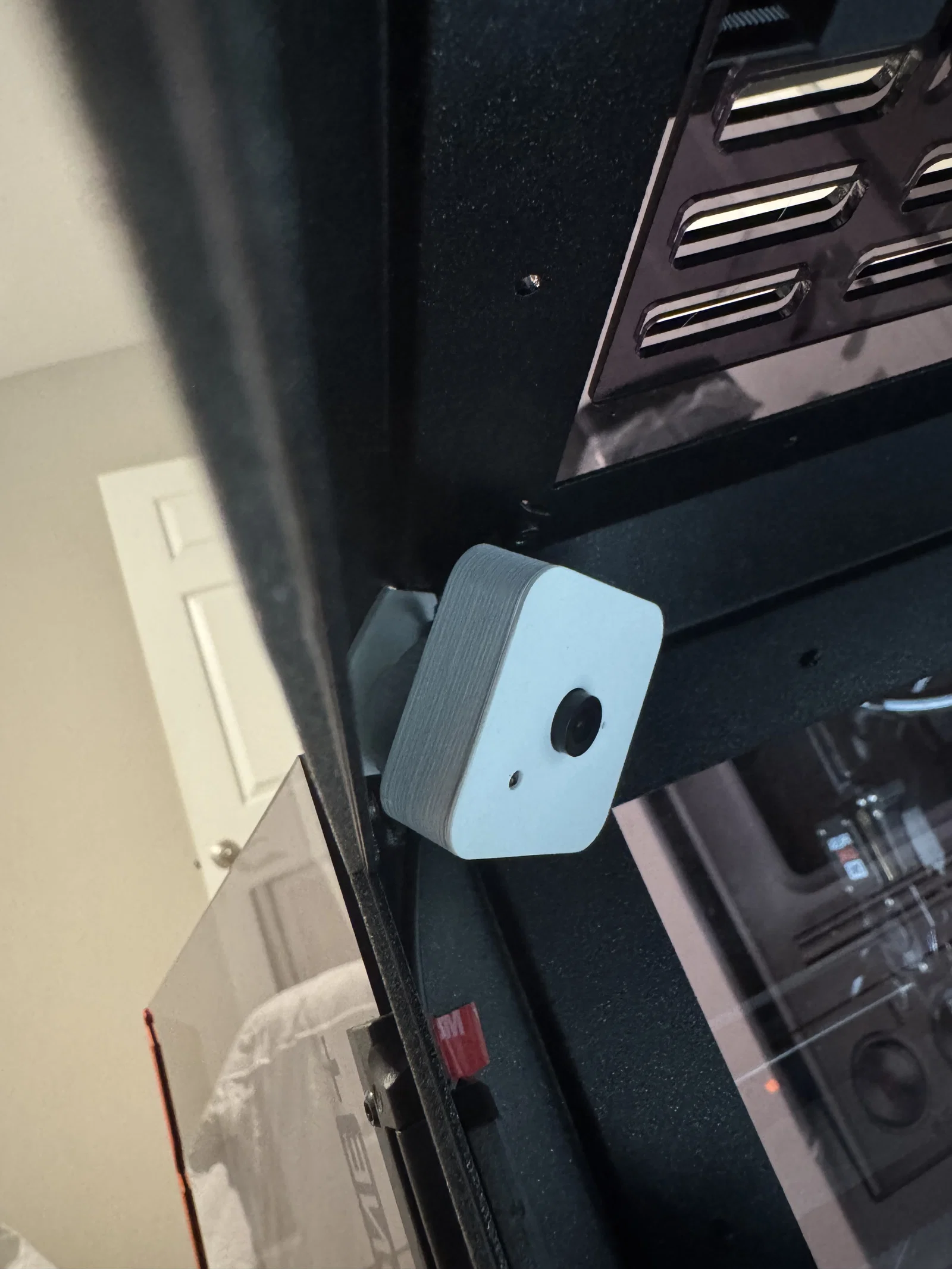

Mình gắn camera theo kiểu lộn ngược, để cổng micro USB hướng lên trên, nhằm chừa thêm không gian để chỉnh góc nhìn xuống dưới. Mình khuyên dùng dây micro USB có đầu cắm dạng angled thay vì sợi đi kèm theo camera Blink vì đầu đó khá to; mình đã cắt bớt phần vỏ nhựa của đầu cắm để khỏi phải chờ mua loại angled.
Đây là model/remix đầu tiên của mình nên rất mong nhận được góp ý. Hy vọng nó sẽ giúp được ai đó đang kiếm cách gắn Blink Mini giống như mình.
