Khớp Nối Bi Đa Năng Mã Nguồn Mở (Để Tái Sử Dụng!)

TRÌNH BÀY DỰ ÁN

Tôi chia sẻ với bạn các tệp nguồn cho phép bạn tạo ra kết nối ổ cắm và bi chắc chắn để tái sử dụng trong các thiết kế của bạn.

Phiên bản này là kết quả của một loạt các lần lặp lại dài để tìm ra thiết kế phù hợp.

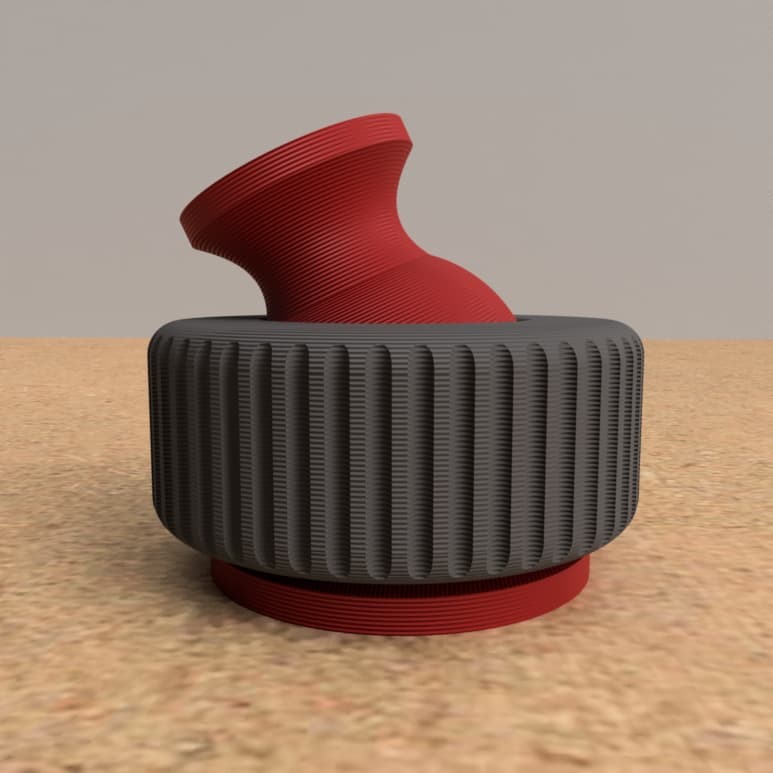

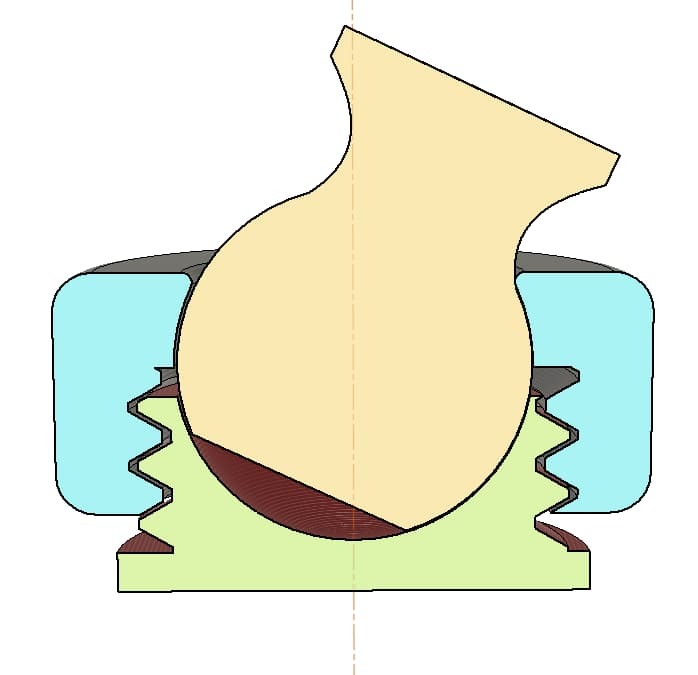

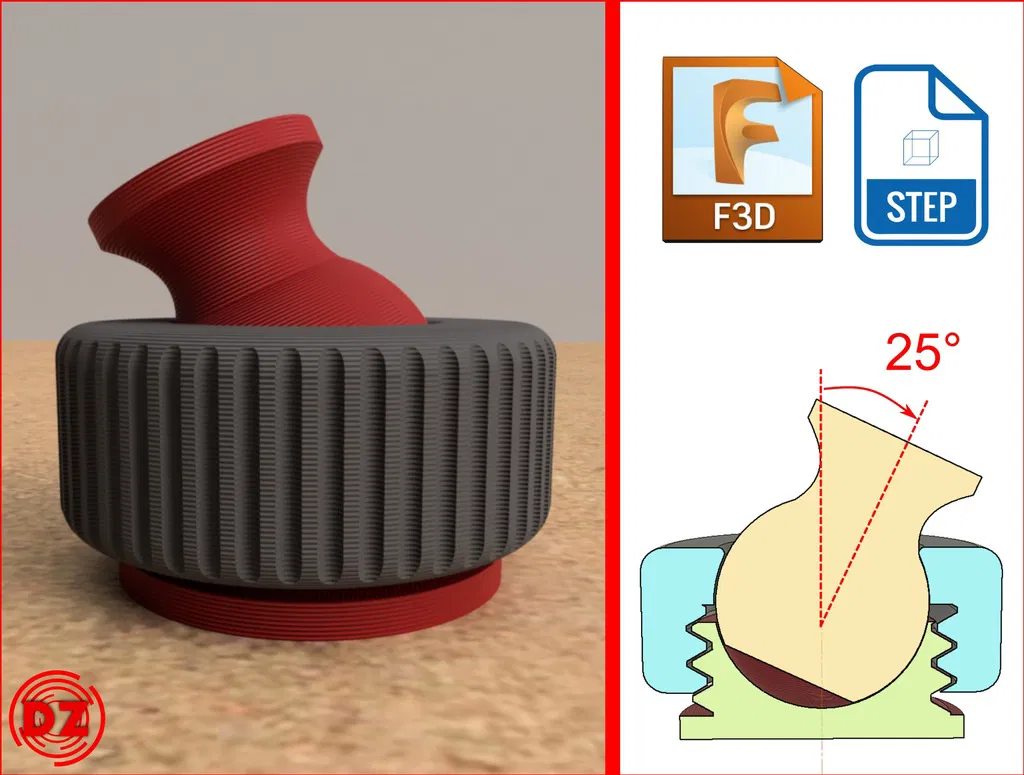

Khớp nối bi này cho phép dịch chuyển 25° so với trục của nó và 360°.

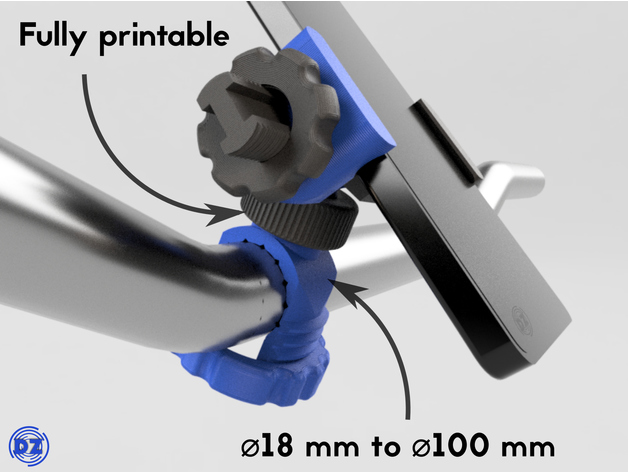

Tôi đã sử dụng nó trong thiết kế giá đỡ điện thoại của mình: https://www.thingiverse.com/thing:4694593

Bao gồm các tệp .step và các tệp từ Fusion (.f3d).

Tôi hy vọng điều này sẽ giúp ích cho bạn trong các thiết kế tương lai!

Hãy tái sử dụng nó thật tốt!

CẬP NHẬT 11/02/2020 (Tệp V3)

• Sketch tốt hơn trong Fusion 360 với nhiều ràng buộc hơn (sẽ ít bị lỗi khi thay đổi kích thước)

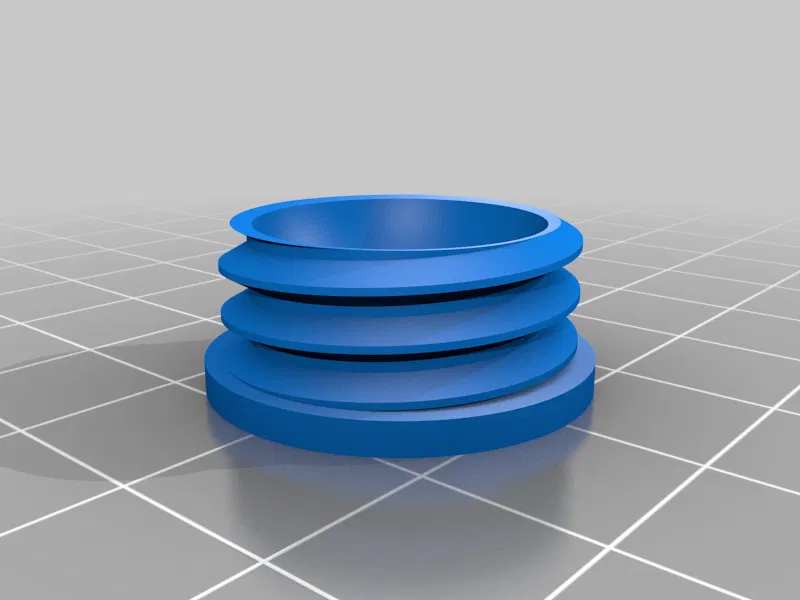

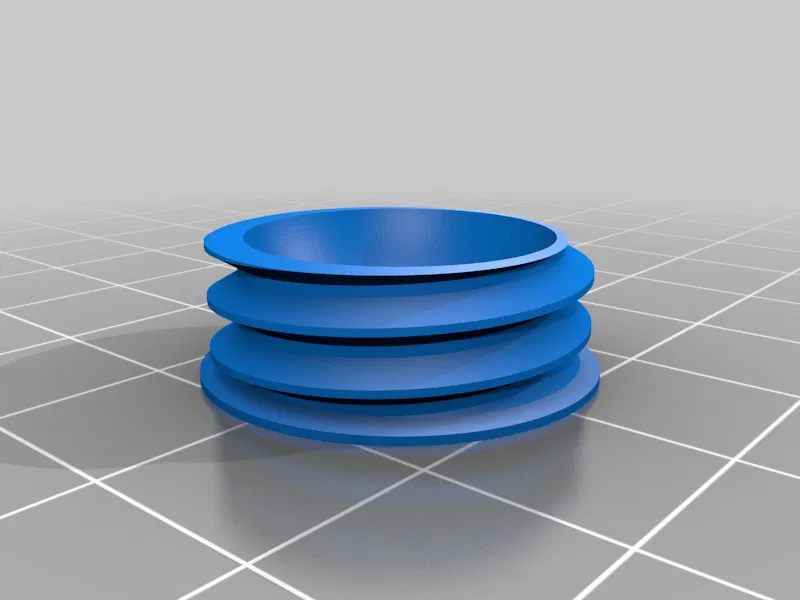

• Tường dày hơn cho phần _base_ để tránh sự cố khi in
• Liên kết ngắn hơn trên khớp nối bi để giảm phần nhô ra
• Dịch chuyển lớn hơn (khoảng 30°)

Tệp V3 tương thích 100% với các tệp của phiên bản đầu tiên

Xin lưu ý:

Tôi không tùy chỉnh thiết kế của mình cho từng người, vì tôi chia sẻ chúng miễn phí. Một giải pháp chung được đưa ra (phù hợp với số đông), nhưng tôi không thể làm điều đó theo từng trường hợp cụ thể, nếu không có thù lao cho thời gian đã bỏ ra.

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2 (tối đa)

Infill:

20%

Sợi filament: Sợi Ice PLA Xám và đỏ

Ghi chú:

• Bất kỳ vật liệu nào cũng được, nhưng hãy chú ý đến kết nối giữa các lớp.

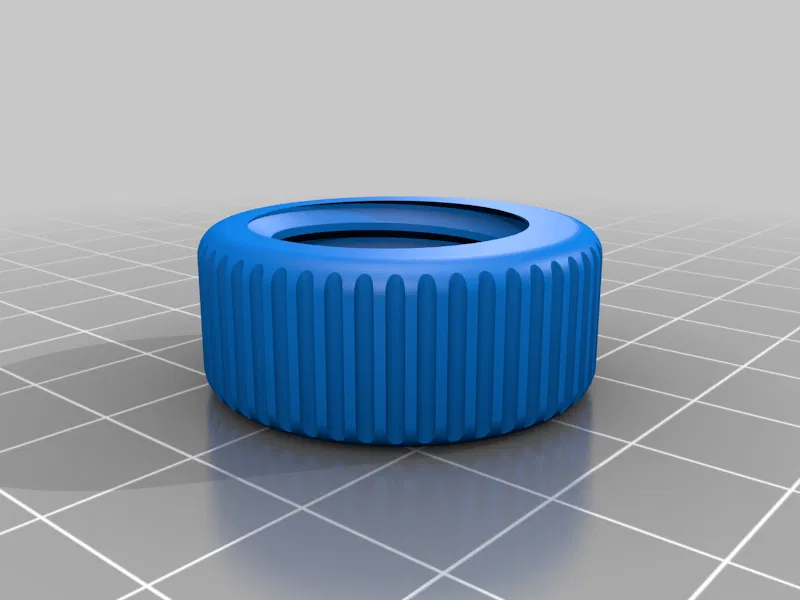

  Các bộ phận ở vị trí lý tưởng để in 3D.

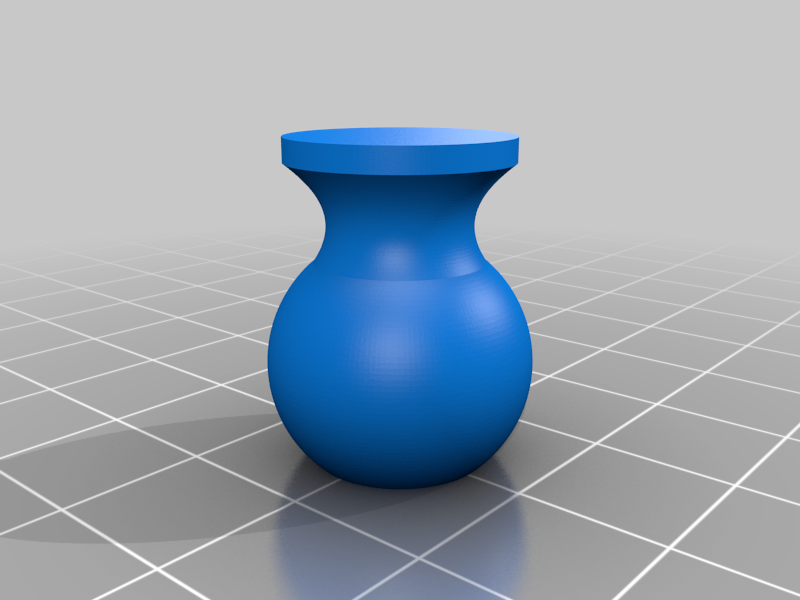

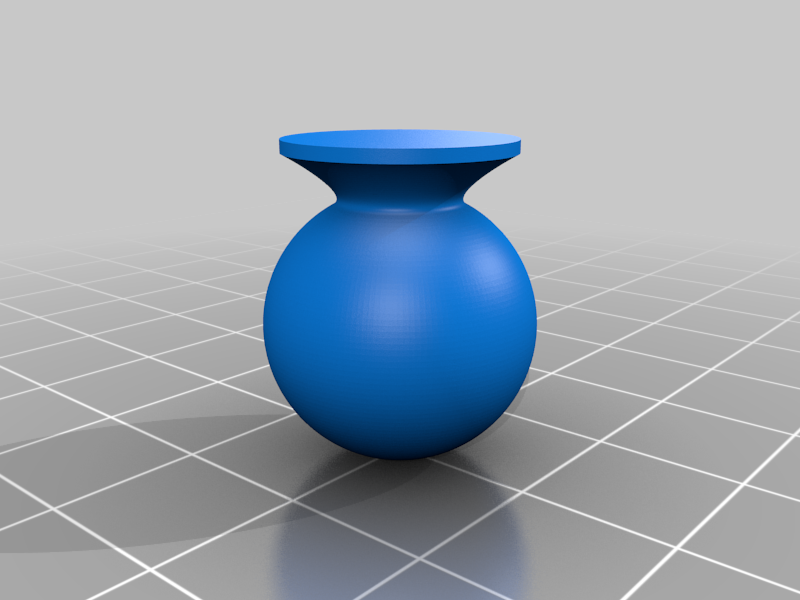

  Nên đổ đầy nhiều hơn cho bộ phận "Ball".

  Ví dụ về cách sử dụng

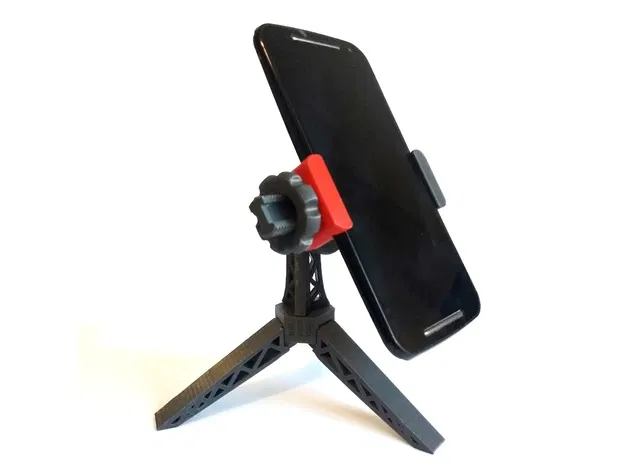

  Tôi đã điều chỉnh khớp nối "patella" trên mô hình này bằng cách sử dụng vít trên đế và trên bi.

  Bạn có thể tìm thấy toàn bộ thiết kế trên: https://www.thingiverse.com/thing:4750441

  Tôi đã điều chỉnh khớp nối "patella" trên mô hình này bằng cách sử dụng vít trên đế và trên bi.

  Bạn có thể tìm thấy toàn bộ thiết kế trên:

  Bạn có nghĩ tôi đã làm tốt không?

  Hãy thoải mái bình luận về những gì bạn nghĩ về thiết kế này và cho tôi biết bạn sử dụng nó như thế nào!

  Nếu bạn muốn giúp đỡ, đừng ngần ngại ghé thăm trang paypal.me của tôi với giá của một chiếc bánh sừng bò ngon!

  => https://paypal.me/DieZopfe
