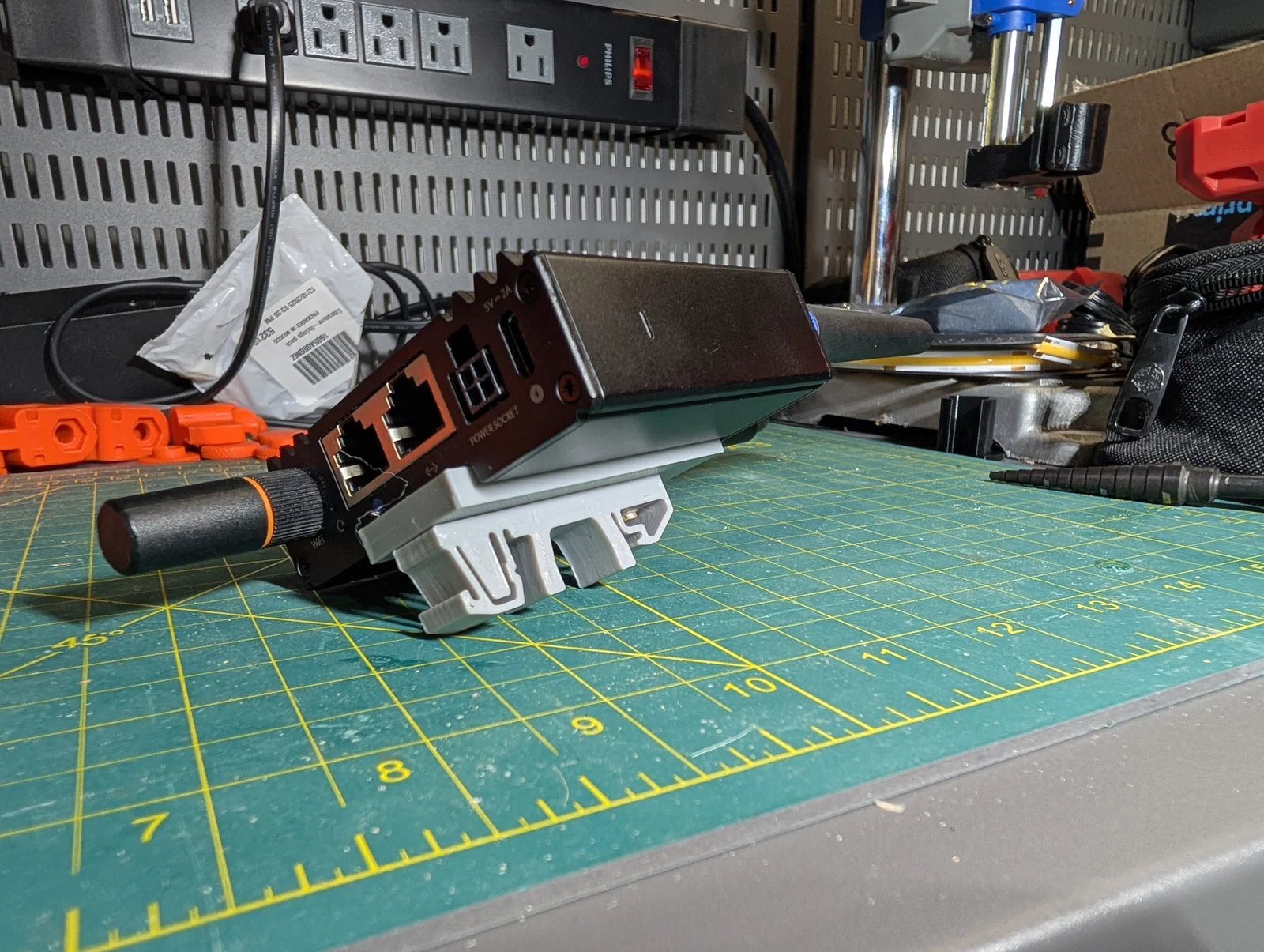

UMR Ultra Mount cho DIN Rail

Mình cần một cái ngàm gắn DIN rail thay thế cho UMR Ultra mà tìm hoài không ra đúng bộ phù hợp, nên mình remix lại những phần ngon nhất mình tìm được để làm ra một mount thật sự cứng cáp.

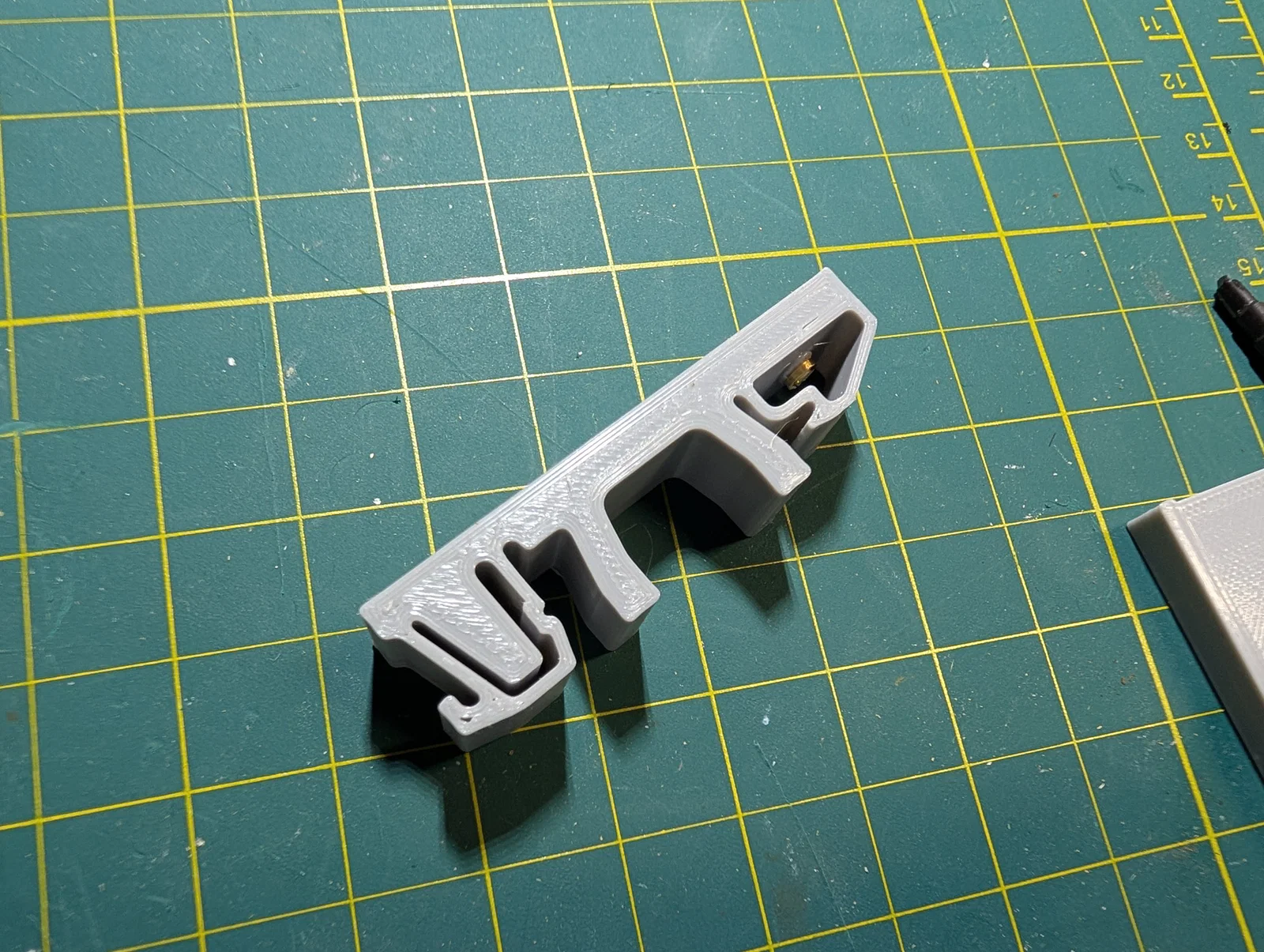

Ban đầu mình thử làm thành một món liền, nhưng cái DIN clip thật ra in nằm nghiêng sẽ tối ưu hơn hẳn, cả về độ bền lẫn độ chính xác. Mình chỉnh lại kích thước lỗ cho heat set insert M3 (mình dùng loại M3x5.7mm của CNC Kitchen) và thêm một infill modifier để đảm bảo 100% infill cho đúng đường kính mà CNC Kitchen khuyến nghị.

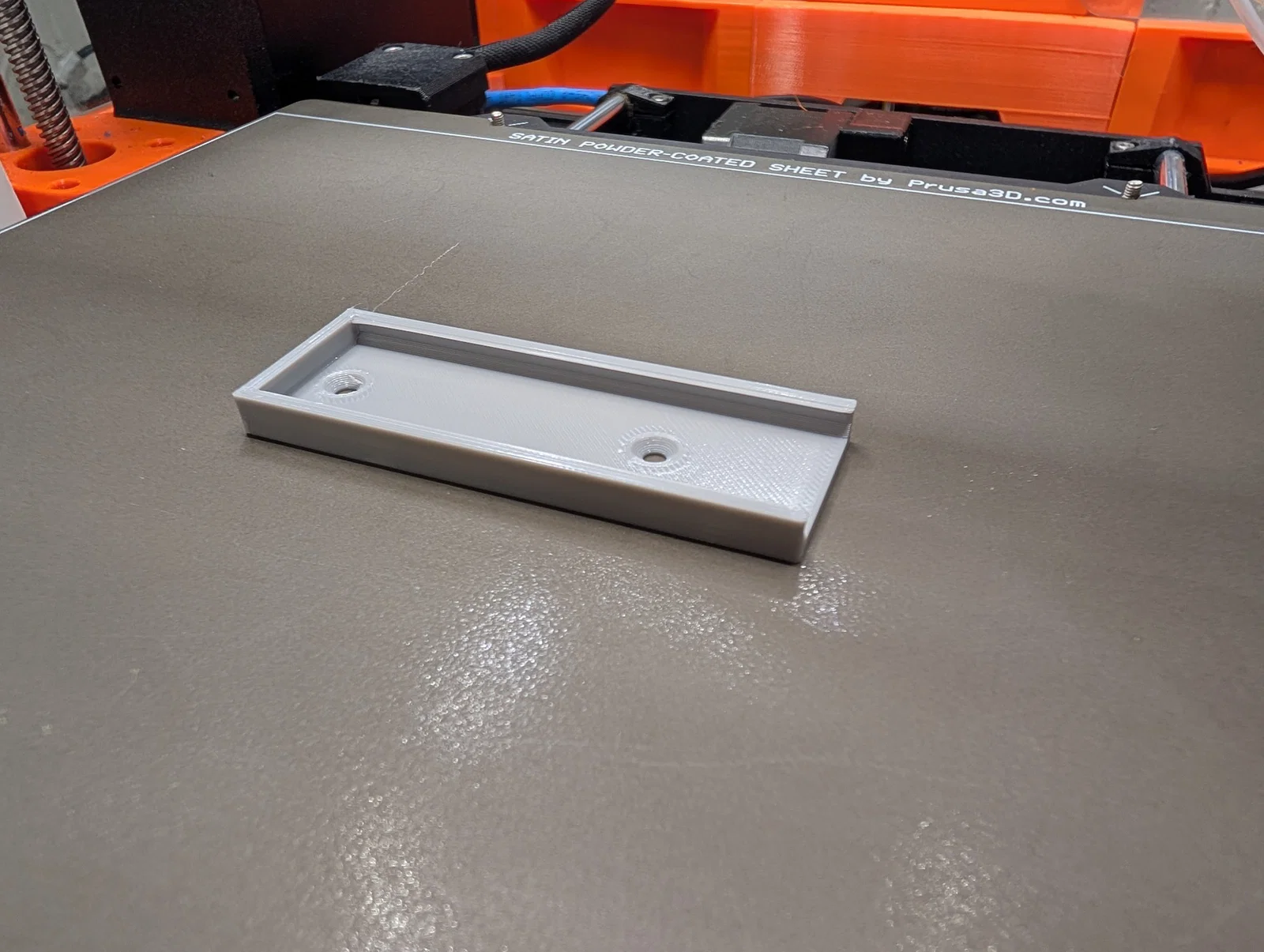

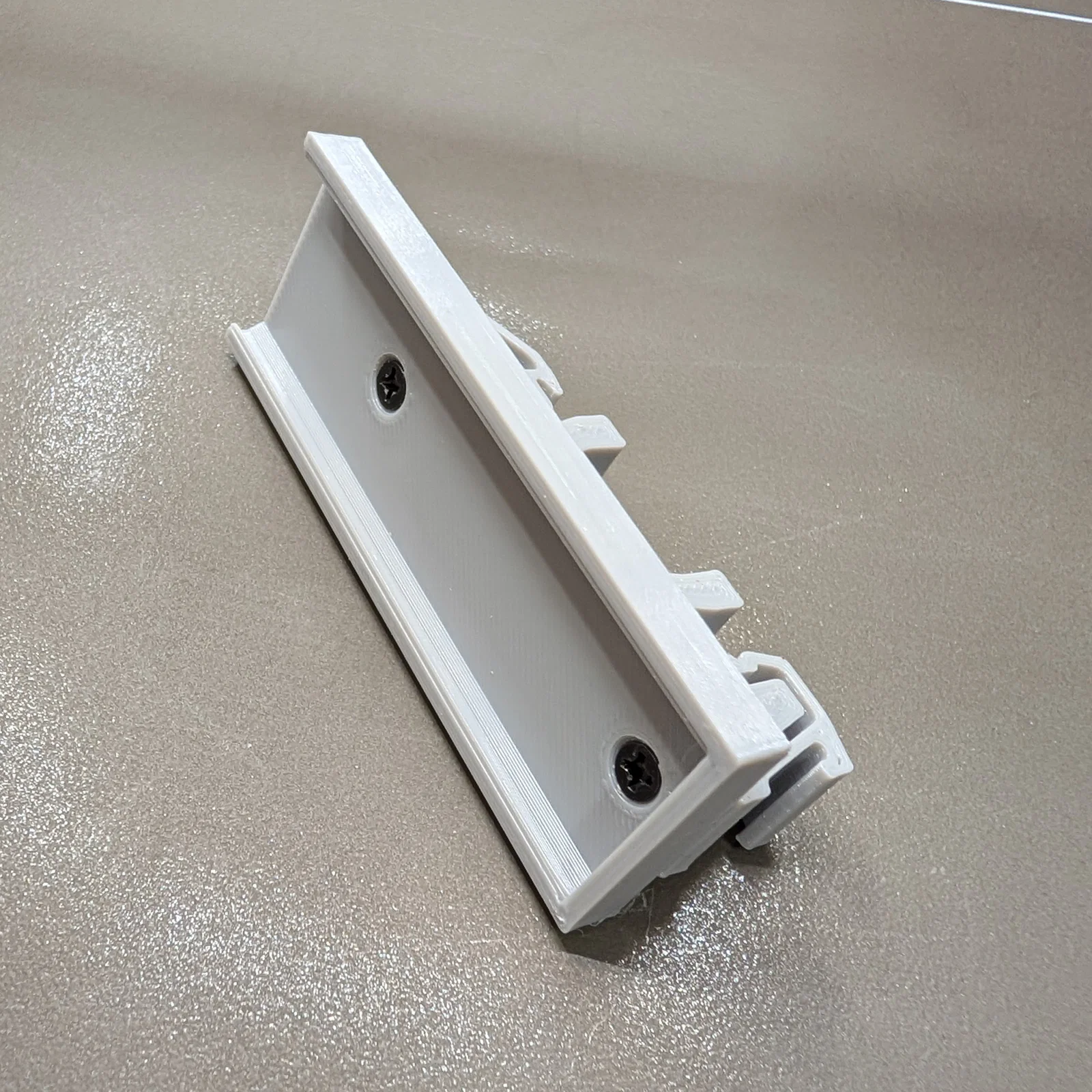

Mình dựng lại từng bộ phận trong Fusion 360 để đảm bảo mọi thứ canh thẳng hàng chuẩn. Mình khoét lỗ trên phần router slide để dùng ốc M3 đầu bằng (flathead), rồi dùng M3x6mm để bắt hai phần lại với nhau. Cứng hơn mình tưởng rất nhiều!

Khuyến nghị in

Mình in bằng Elegoo Rapid PETG, thấy rất ổn định trên con MK4S của mình. Mình chọn PETG vì sẽ dùng trong môi trường ấm hơn, PLA chắc chắn sẽ bị mềm/nhão theo thời gian. Mình có đính kèm GCode cho một số máy Prusa với đúng các thiết lập mình đã dùng.

• Layer Height: 0.20 mm (mình dùng STRUCTURAL trong PrusaSlicer)

• Infill: 20%, Gyroid (có thể hơi dư nhưng rất chắc!)

• Walls/Perimeters (mặc định): 2

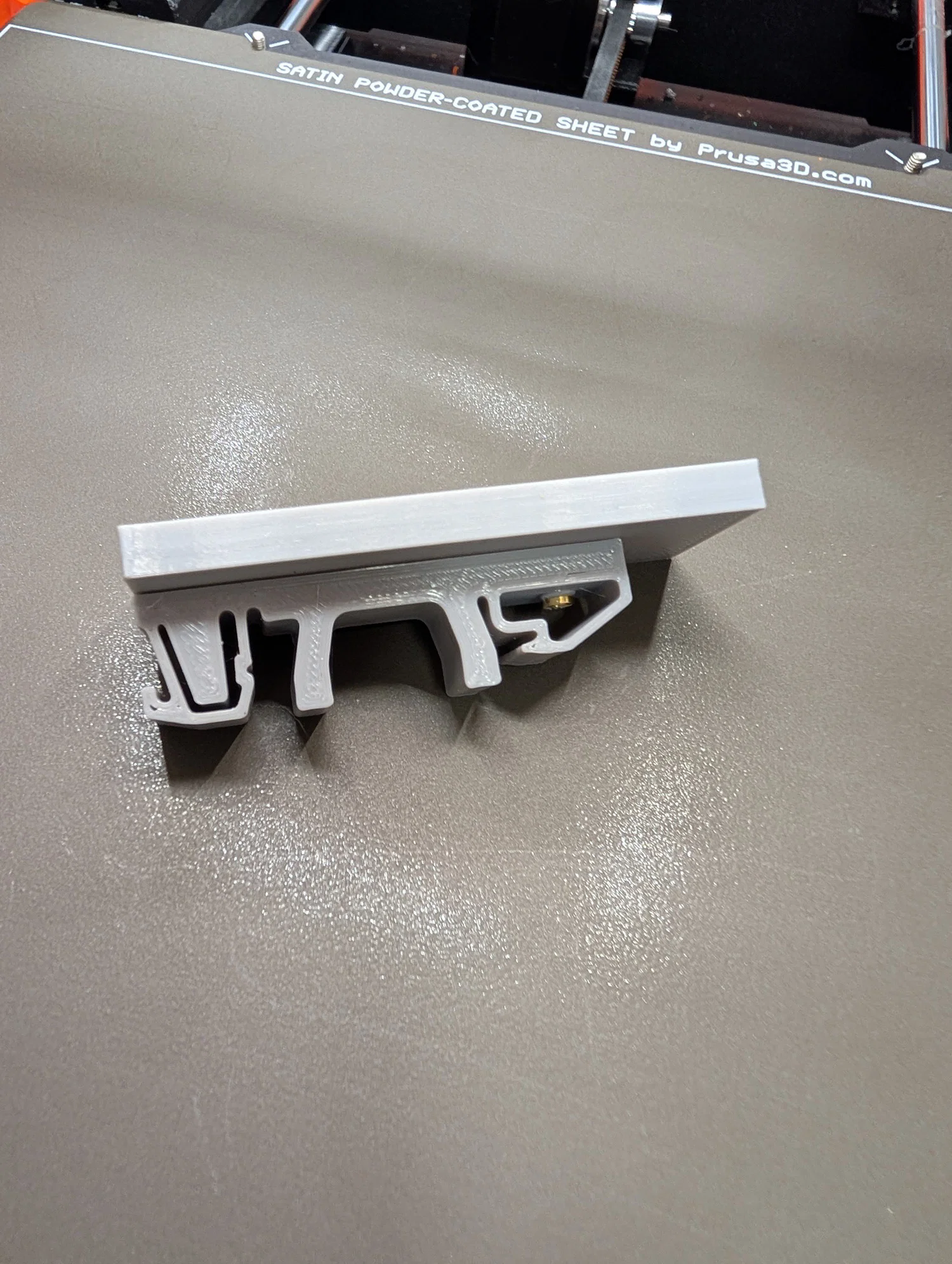

Mình khuyên là nên để nguội ngay trên build plate thay vì gỡ ra liền. Các phần mỏng của DIN clip và router mount có thể bị cong vênh và giảm độ chắc nếu bạn lấy ra lúc nó còn mềm.
