Giá đỡ cuộn filament PRUSA cải tiến từ Devilscave

Bản in này là phiên bản remix của giá đỡ cuộn Devilscave được thực hiện bằng SketchUp, Blender và PRUSA Slicer.

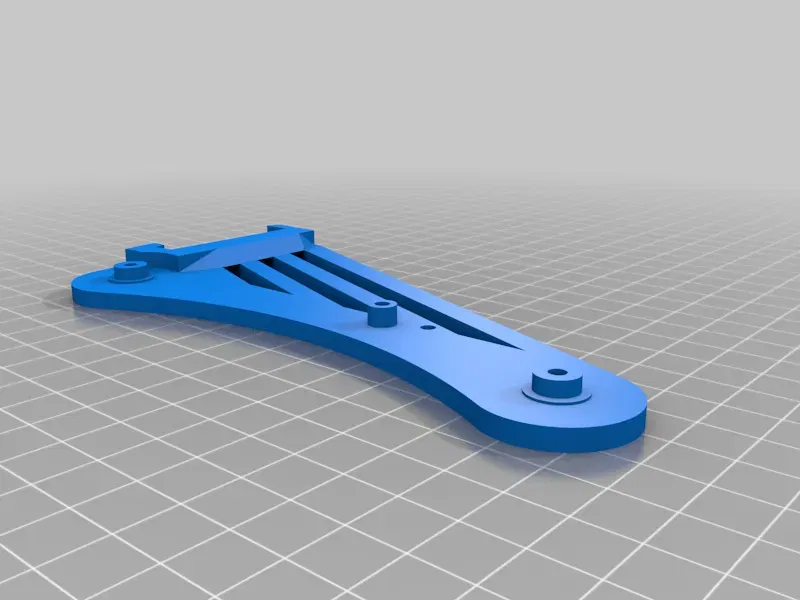

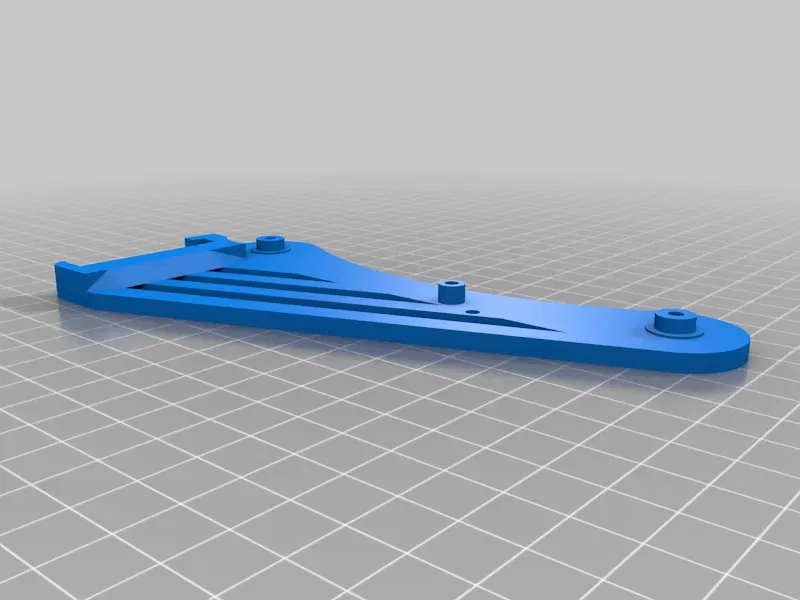

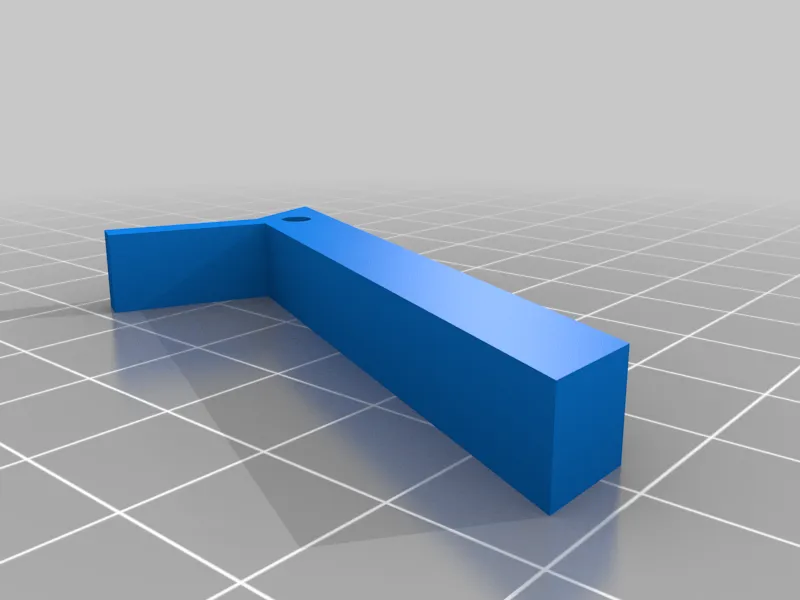

Một bình luận đã được đưa ra trong tệp gốc trên Thingiverse cho biết họ mong muốn bản gốc có thể được in mà không cần hỗ trợ. Vì vậy, tôi đã remix cái này và cắt bỏ bên xung đột và thêm một ít vật liệu hơn để tăng cường độ bền tại điểm kết nối.

Tôi tin rằng chiều rộng của đầu cuộn là cần thiết để ổn định nếu bạn đặt cái này trên bàn hoặc kệ.

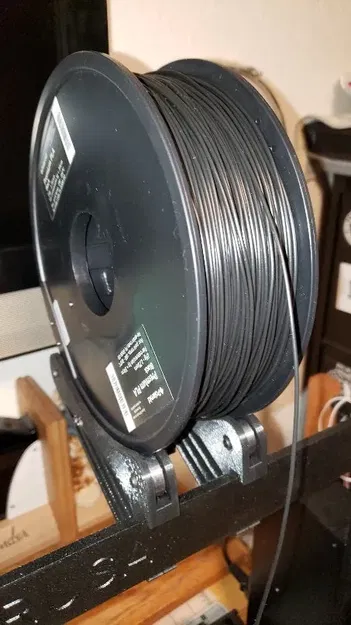

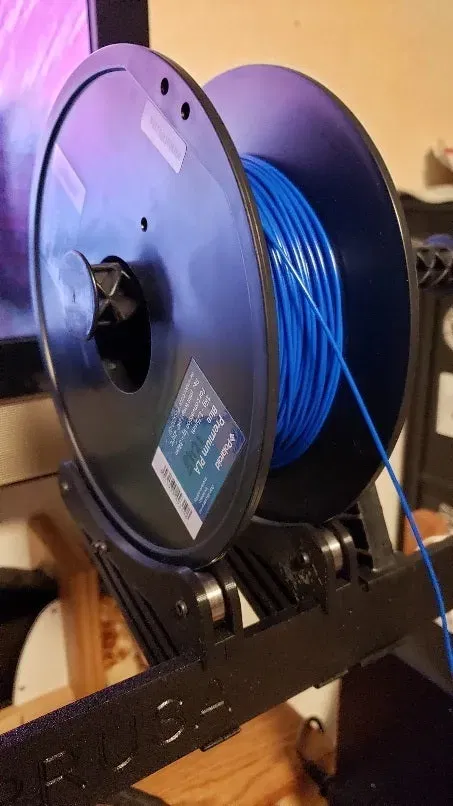

Như Devilscape nói, thiết kế gốc được lấy cảm hứng từ thiết kế TUSH. Trong các bình luận về TUSH, có rất nhiều lo ngại về độ ổn định khi gần cuối cuộn hoặc nếu dây filament bị kẹt, và nó sẽ kéo cuộn ra khỏi giá đỡ. Tôi đã giải quyết vấn đề này bằng cách sử dụng giá đỡ gốc như một phương án dự phòng - xem ảnh. Trong bức ảnh này, cuộn lăn trên các vòng bi nhưng có thể sử dụng giá đỡ gốc nếu cần, tuy nhiên tôi chưa gặp vấn đề ổn định nào với việc sử dụng thiết kế này.

Như trong thiết kế gốc của Devilscave, Giá đỡ cuộn Prusa sử dụng:

8 M3-0.5x20mm Socket Cap Screws;
8 M3-0.5 Nylon Lock Nuts;
4 608 inline skate bearings.

Bản in ban đầu của tôi là bằng PLA và tôi sẽ xác định xem có cần in bằng PETG sau này khi tôi quan sát nó hoạt động dưới trọng lượng.

Cài đặt In

Thương hiệu Máy in:

Prusa

Máy in:

I3 MK3S

Bệ in:

Không quan trọng

Hỗ trợ:

Không

Độ phân giải:

.2

Tỷ lệ lấp đầy:

20%

Vật liệu:

Polaroid Pro PLA (ban đầu) Đen

Ghi chú:

Vì đây là một phiên bản remix, nó sử dụng cùng một hướng dẫn như bản gốc.
