Tay Dẫn Filament cho Prusa MK4 Spool Holder

Đây là món filament guide đi kèm cho Prusa MK4 Spool Holder:

Printing

In guide này bằng đúng loại vật liệu như spool holder. Mình có kèm GCode cho PETG — còn không thì khuyến nghị bắt đầu từ file project PrusaSlicer.

Mình không khuyên dùng vật liệu bề mặt nhám kiểu Carbon Fiber hoặc Wood infused, vì sẽ làm tăng ma sát lên sợi filament. PETG thường (plain) là ổn nhất.

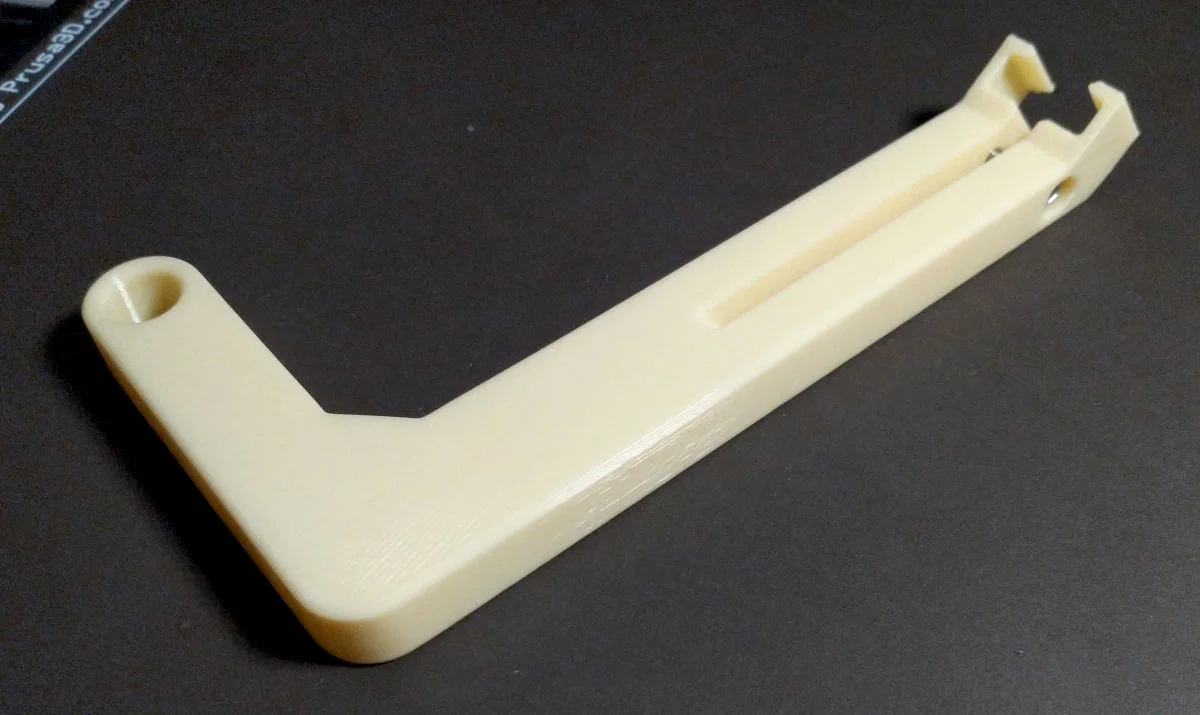

Nếu bạn dùng file STL: xoay model nằm phẳng, để phần “foot clamp” hướng lên hơi nhô một chút.

Có 2 phiên bản: một cho Prusa spool holder bản thường — hướng sang phải — và một cho spool holder bản mirror — hướng sang trái. Spool holder của mình là bản mirror nên trong hình phía trên nó hướng trái.

Assembly

Bạn cần 1 con vít M3x14 (M3x16 cũng xài được) và 1 đai ốc M3 (hex nut). Luồn vít và đai ốc vào các lỗ cạnh phần foot clamp. Vặn vít vài vòng cho bắt ren vào đai ốc, nhưng đừng siết chặt.

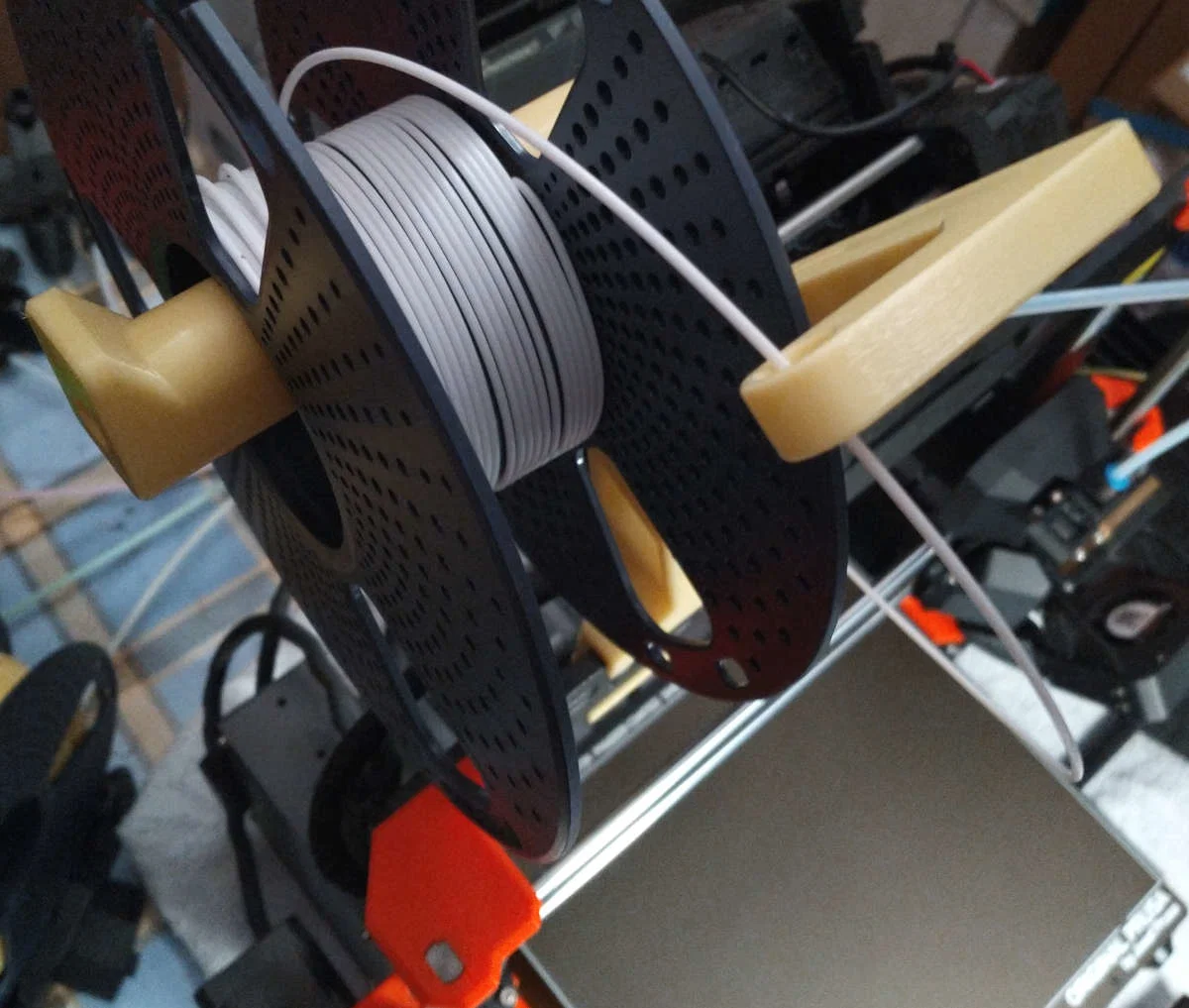

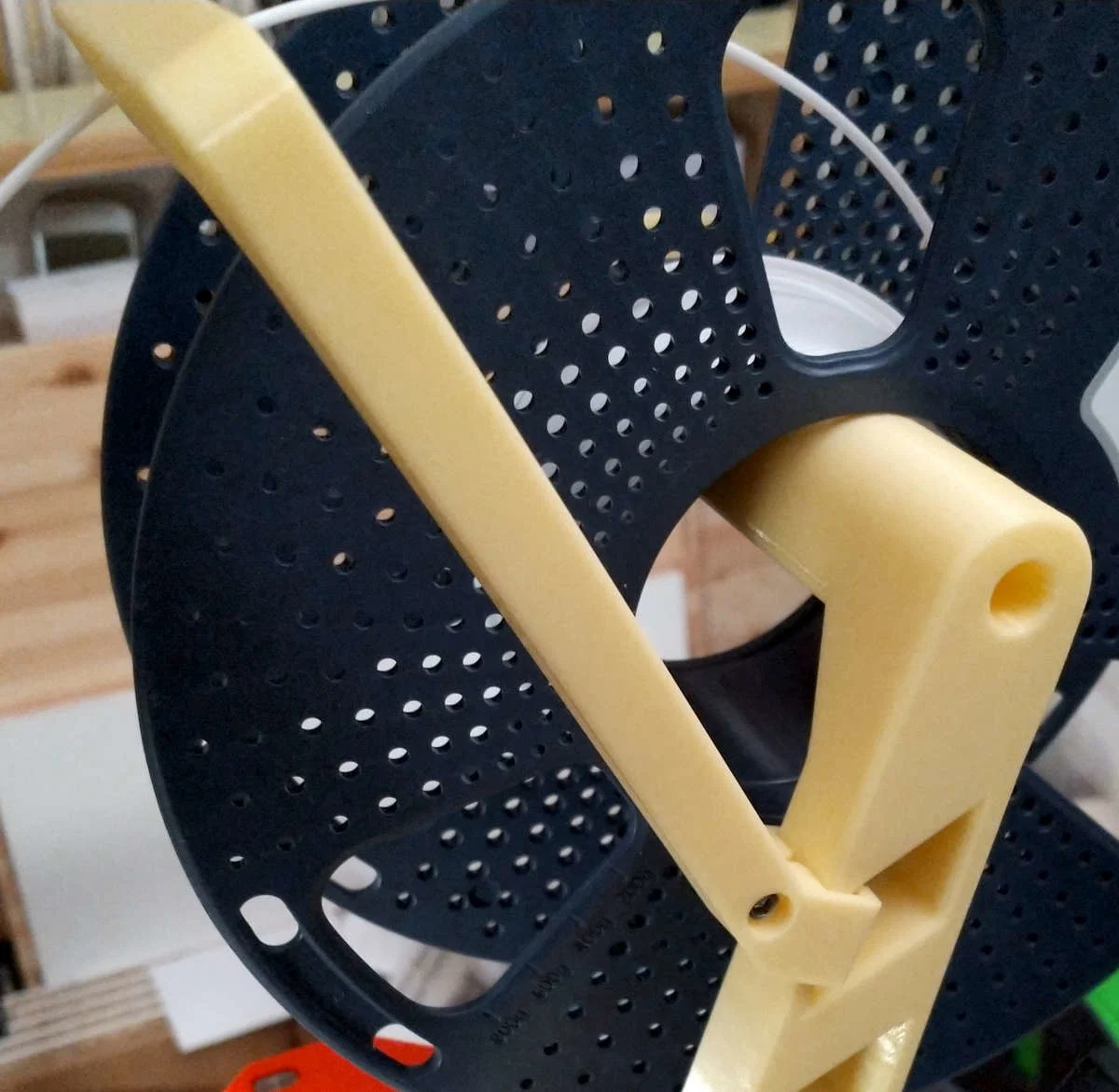

Phần filament guide nên chìa ra phía trước và hơi hướng lên từ spool holder. Cánh tay có lỗ dẫn filament phải vươn qua phía trên tay đỡ cuộn (spool arm). Gắn foot clamp vào lỗ trên cùng của spool holder. Sau đó siết chặt vít.

Xong.

CAD

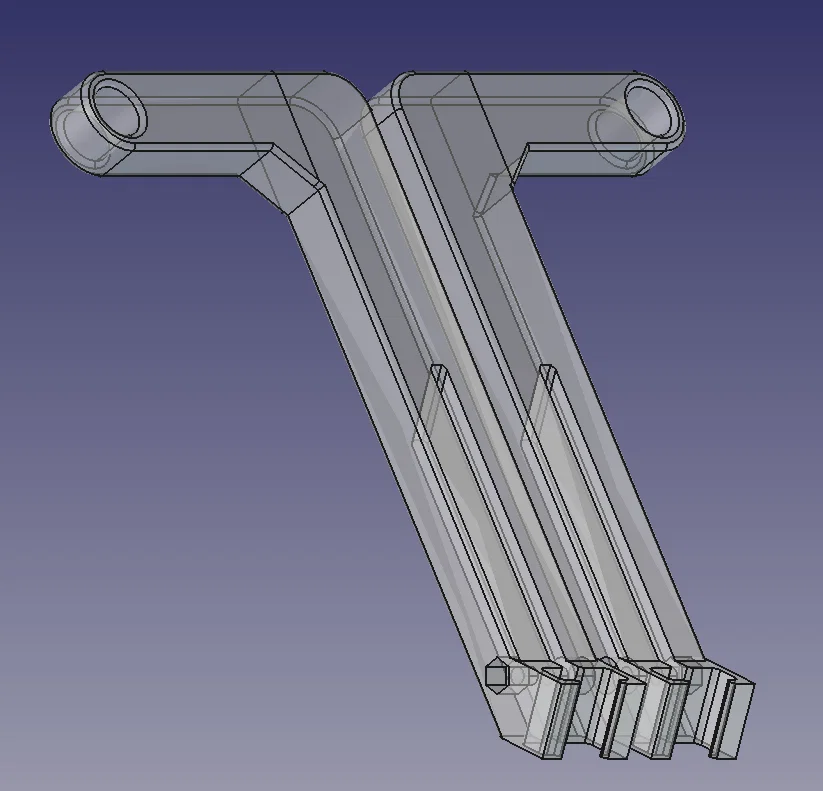

Mình có kèm file thiết kế gốc FreeCAD 1.1 — mình cũng cố gắng đặt tên các feature để bạn dễ tìm nếu muốn chỉnh sửa.

Mình cũng kèm file STEP nếu bạn không dùng FreeCAD, nhưng muốn dùng CAD khác để sửa.

Nó dùng cùng open license như spool holder gốc của Prusa, nên bạn cứ thoải mái sửa, remix, mix and mash.
