Top Plate cho Bondtech LGX Pro trên RatRig V Core 4 CNC Toolhead

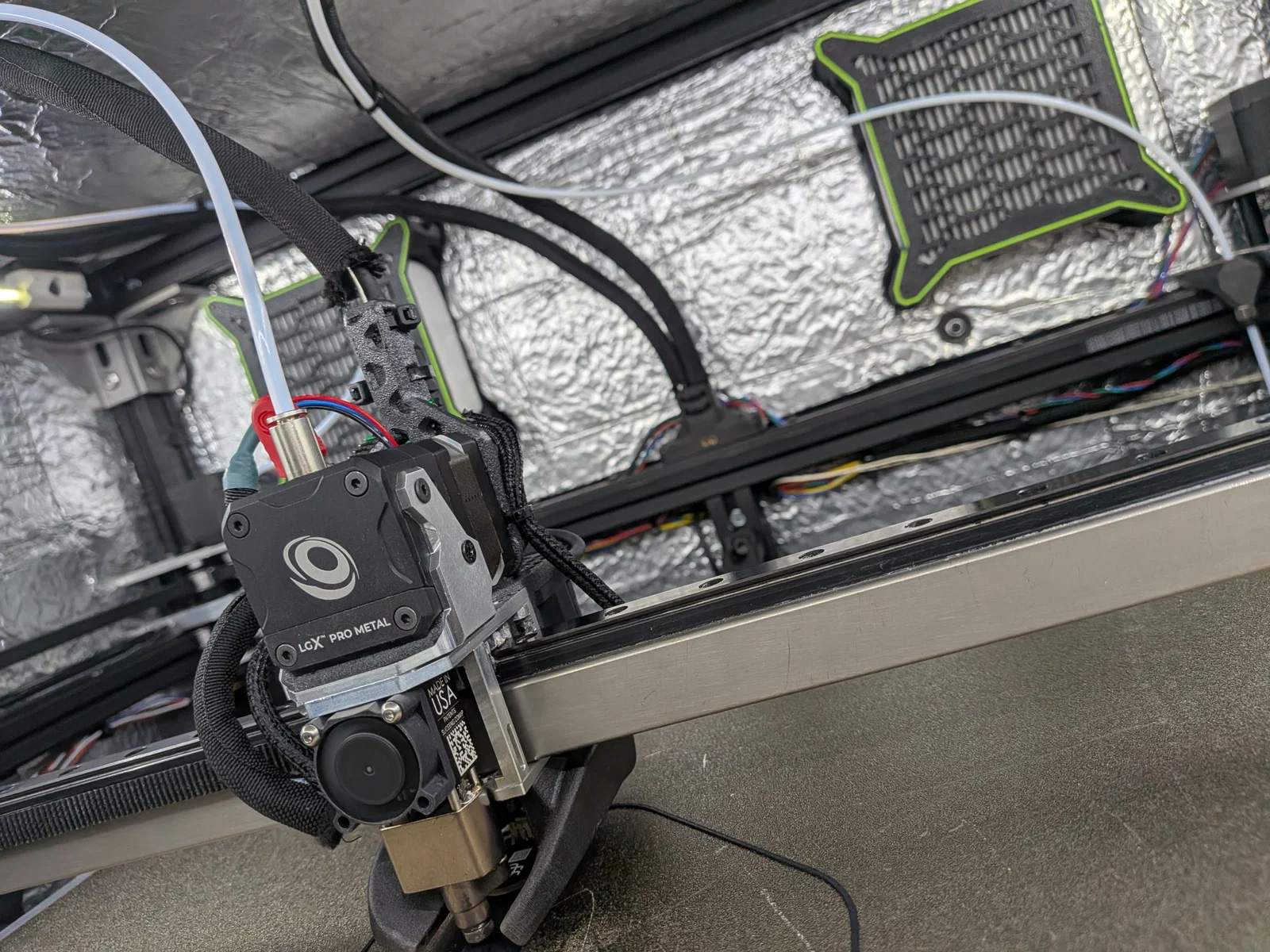

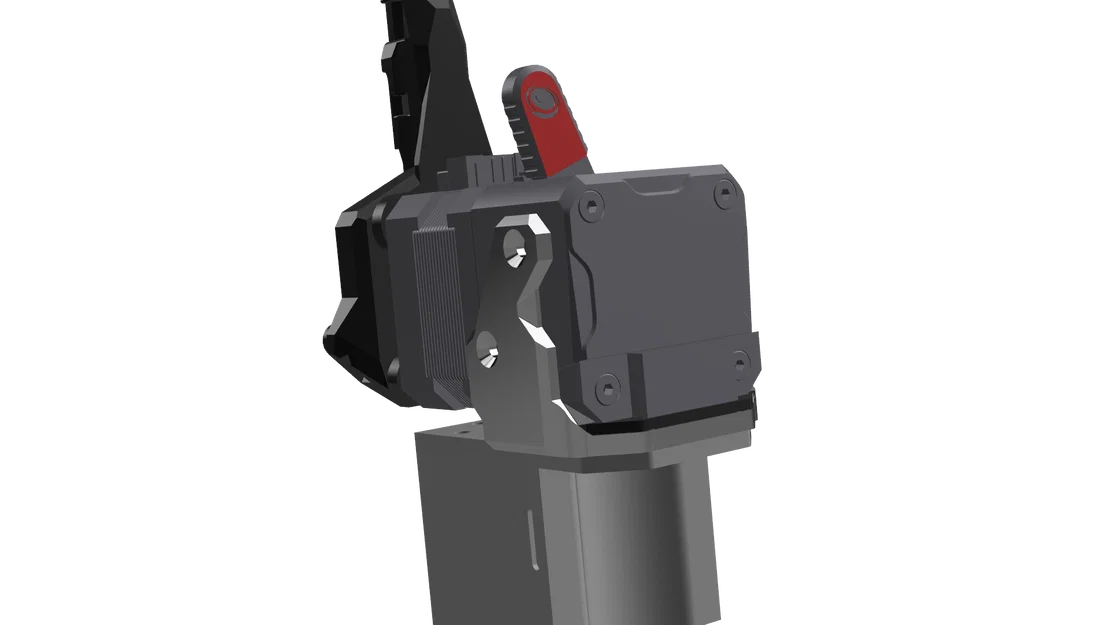

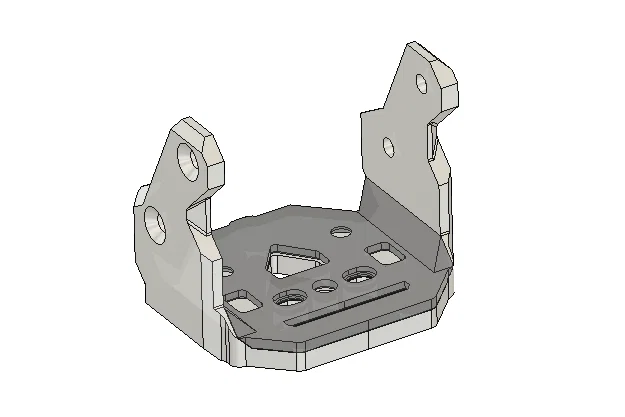

Top plate cho CNC Toolhead mount của Cristian cho RatRig V-Core 4. Mình thấy là nếu bạn dùng cuộn filament lớn (3–5kg) và/hoặc đường dẫn filament rất dài, hiệu năng với extruder to như này được cải thiện rõ rệt. Mình có cả hai trường hợp đó và đã thử nhiều extruder (obiter, sherpa (6T và 8T)) thì chất lượng chi tiết in ra tăng đáng kể khi dùng LGX.

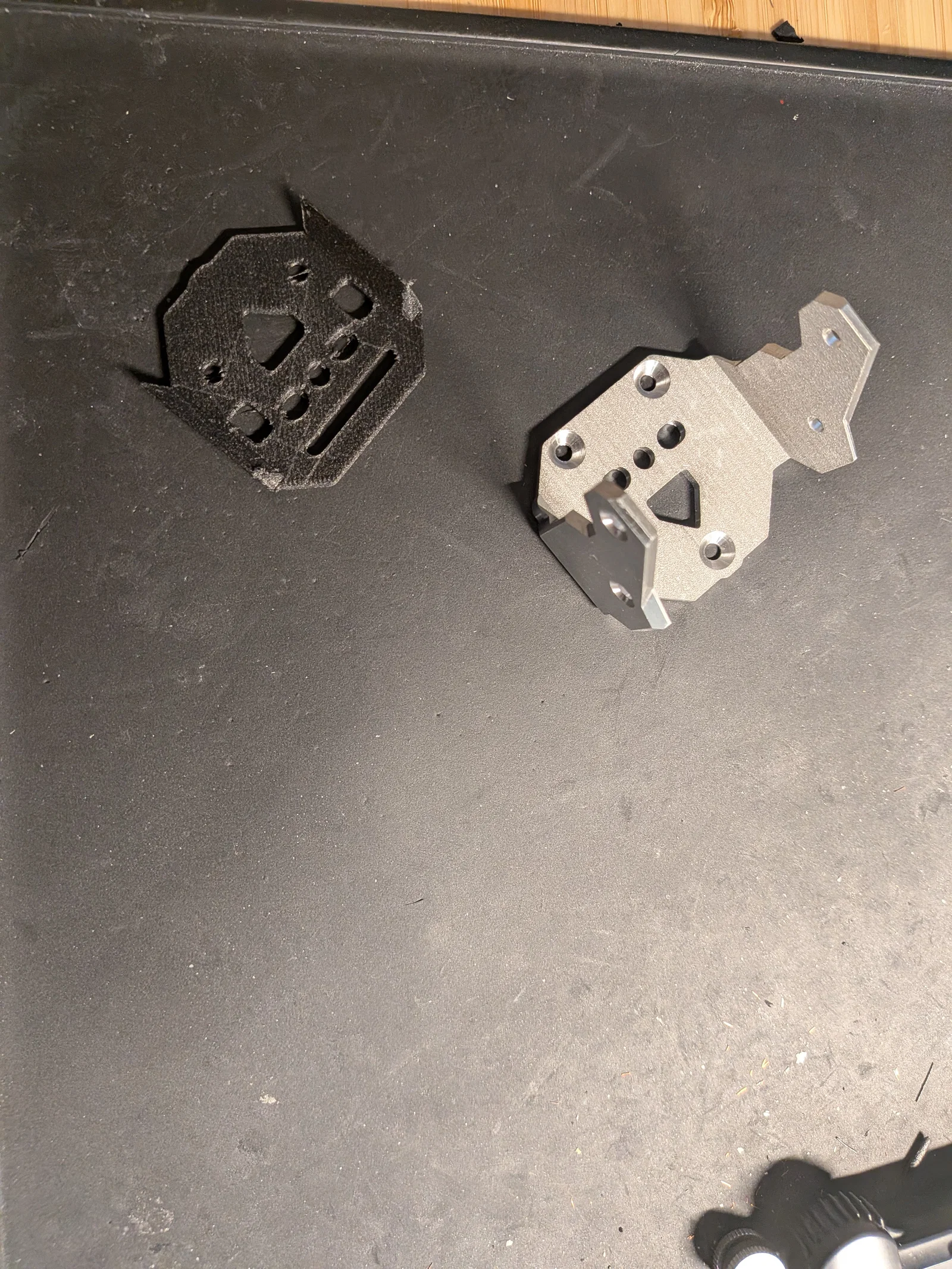

Mình có dùng được máy Markforged nên đã làm một bản nhựa bằng HSHT Fiberglass và chạy hoàn toàn ổn, gần như 0 độ võng ở các tay đỡ (mounting arms). Mình có đính kèm model ở đây; nó “đô” hơn, chắc hơn so với phần vốn dự định làm bằng kim loại. Về lý thuyết có thể dùng vật liệu kiểu PPA-CF, nhưng lý tưởng nhất thì đây vẫn nên là một chi tiết bằng nhôm.

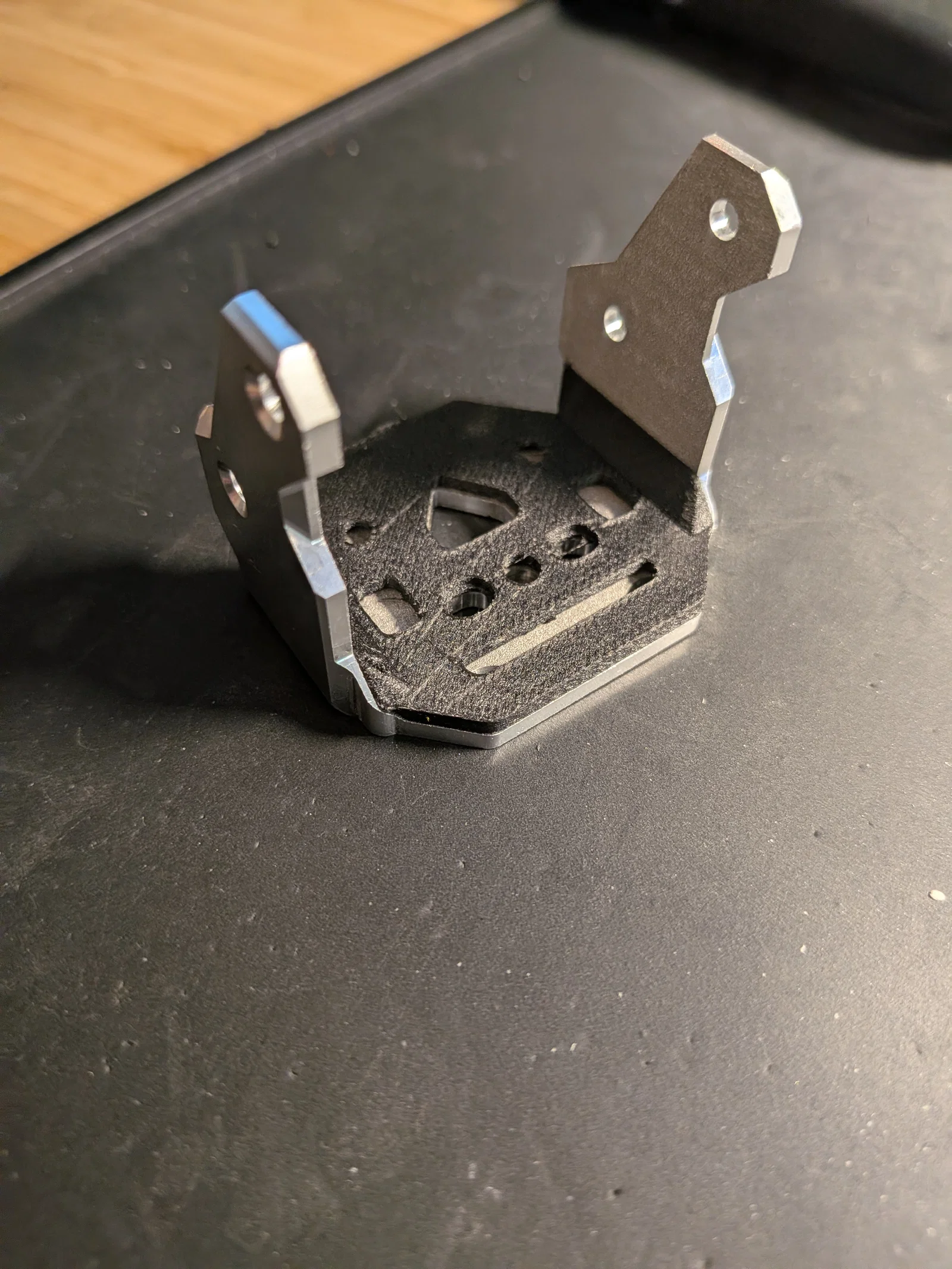

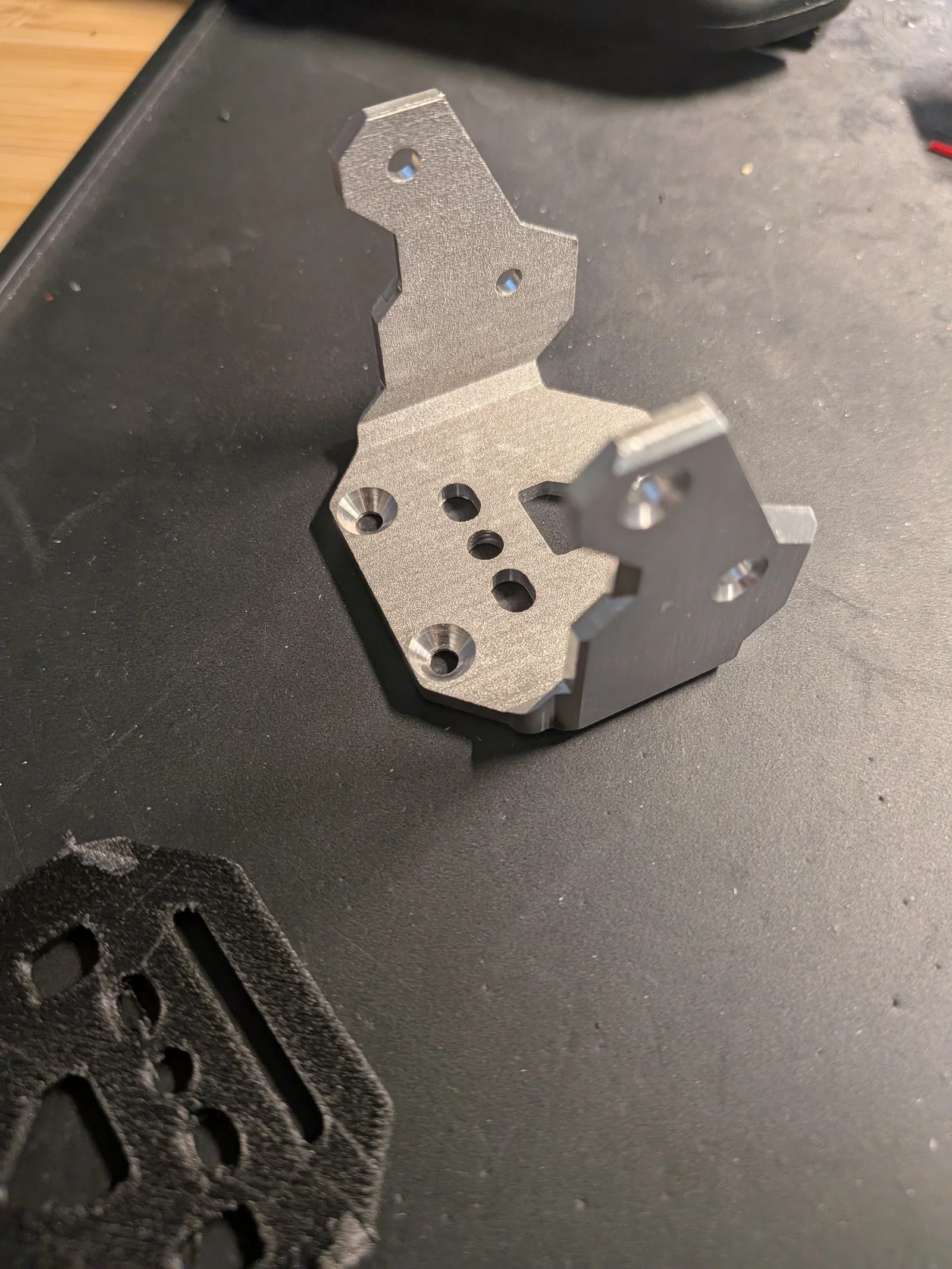

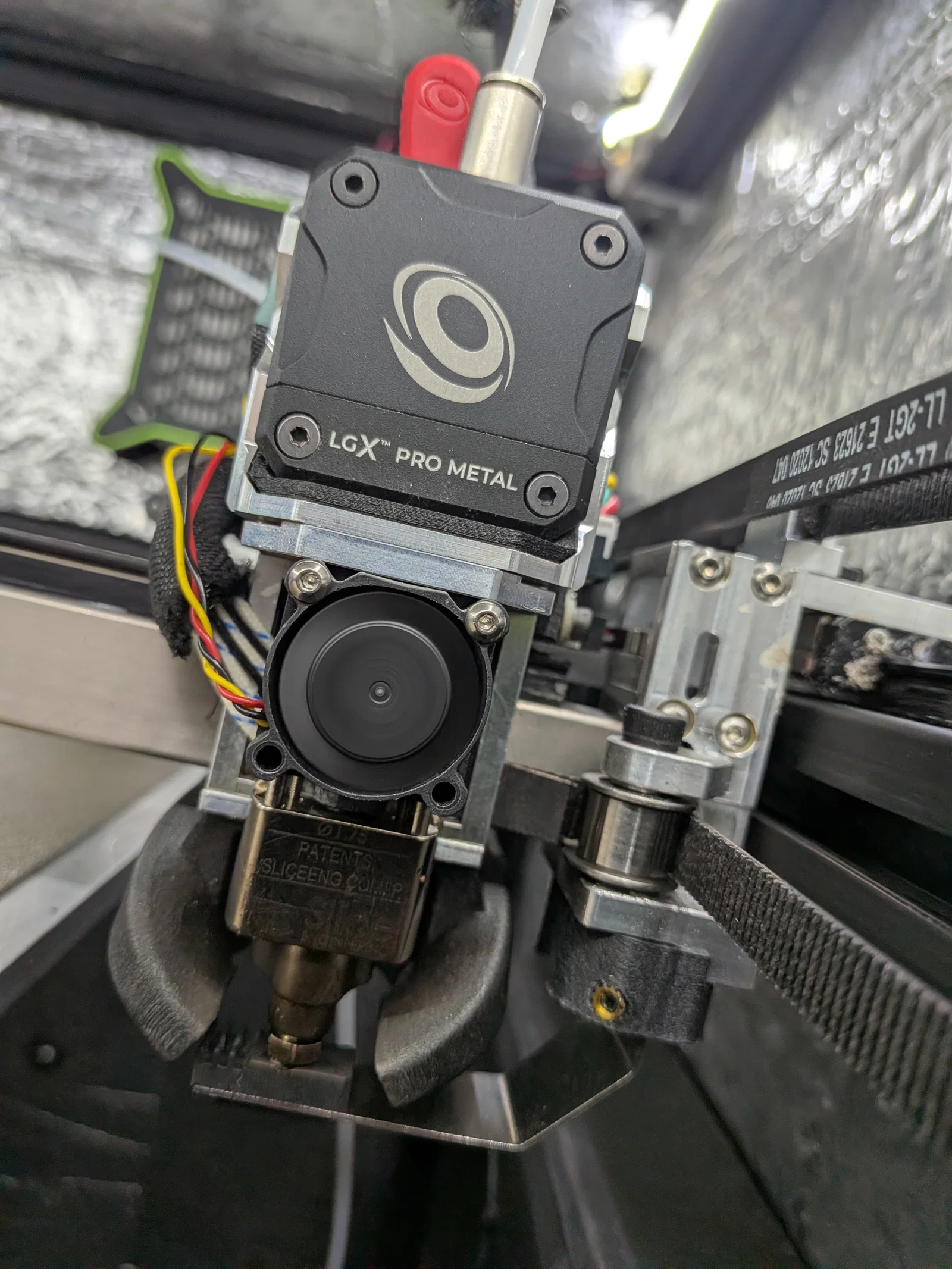

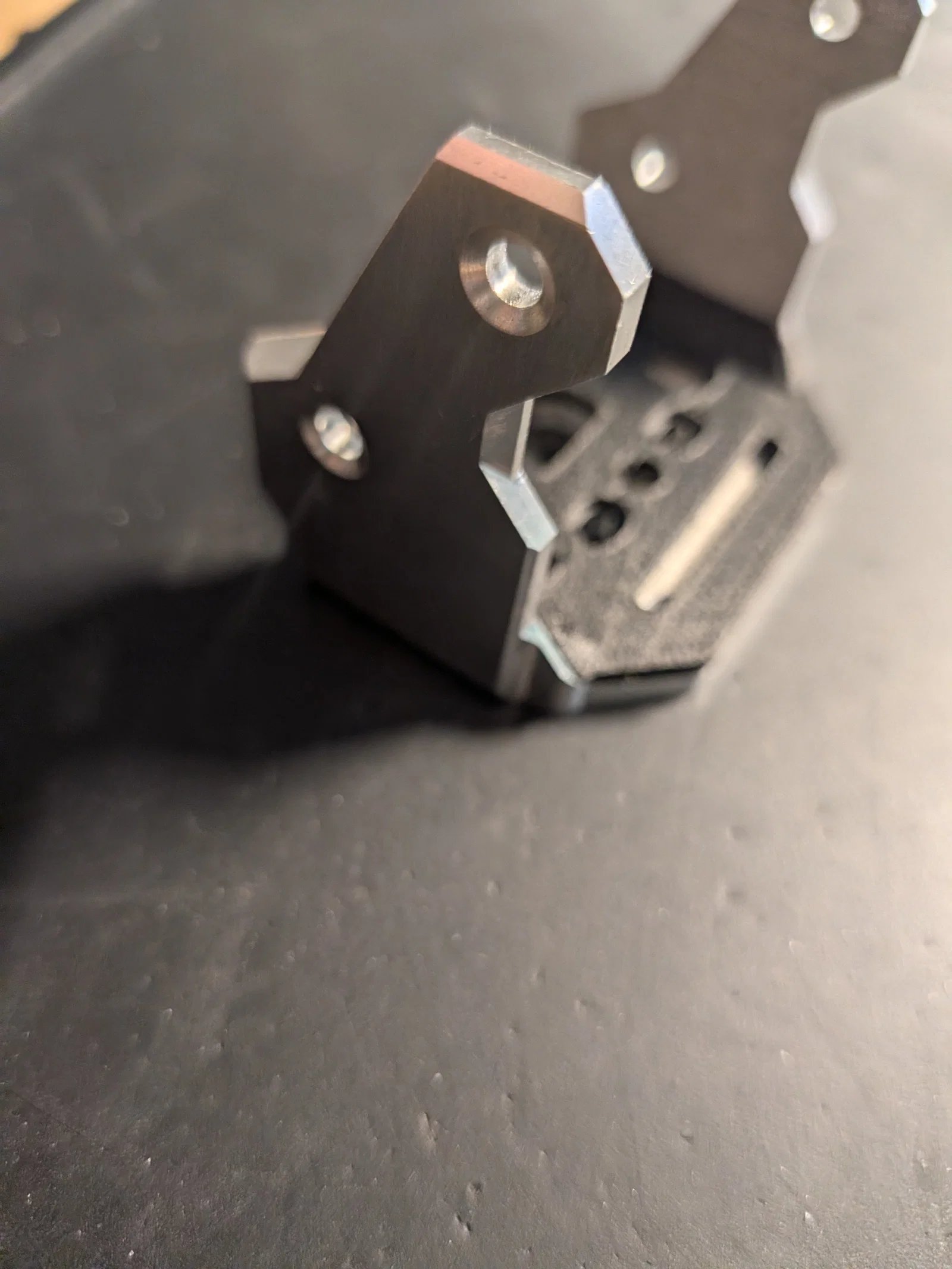

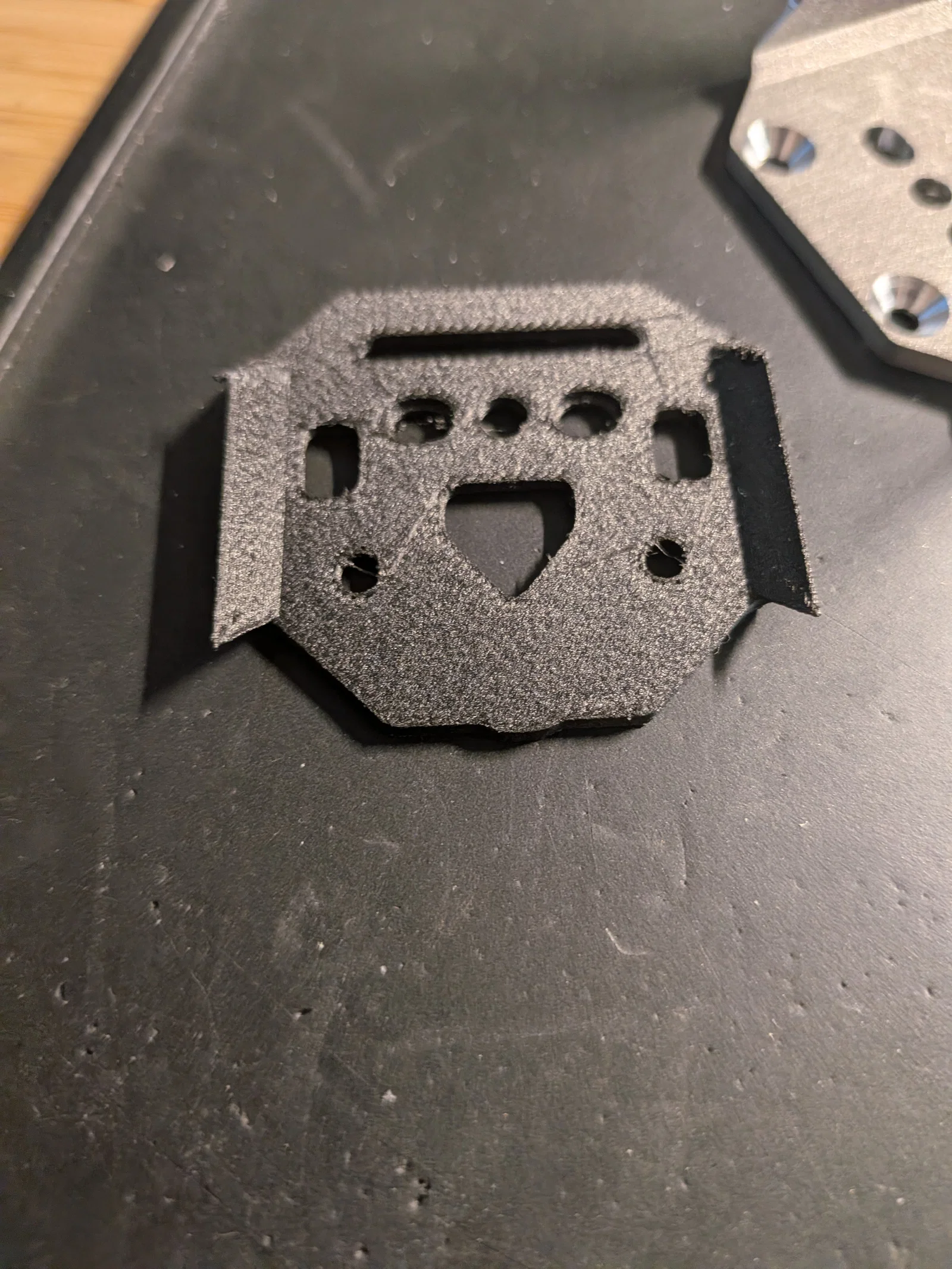

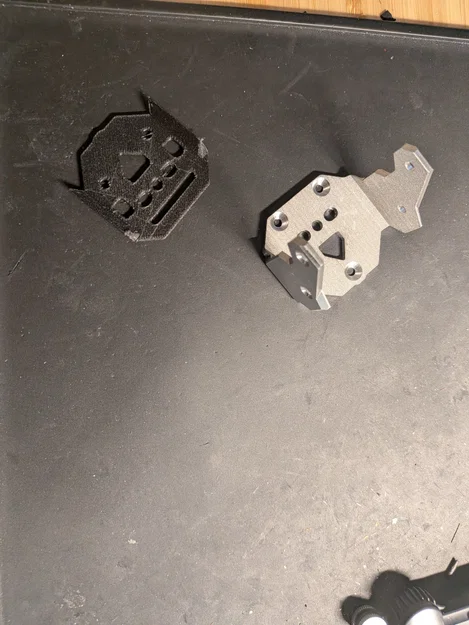

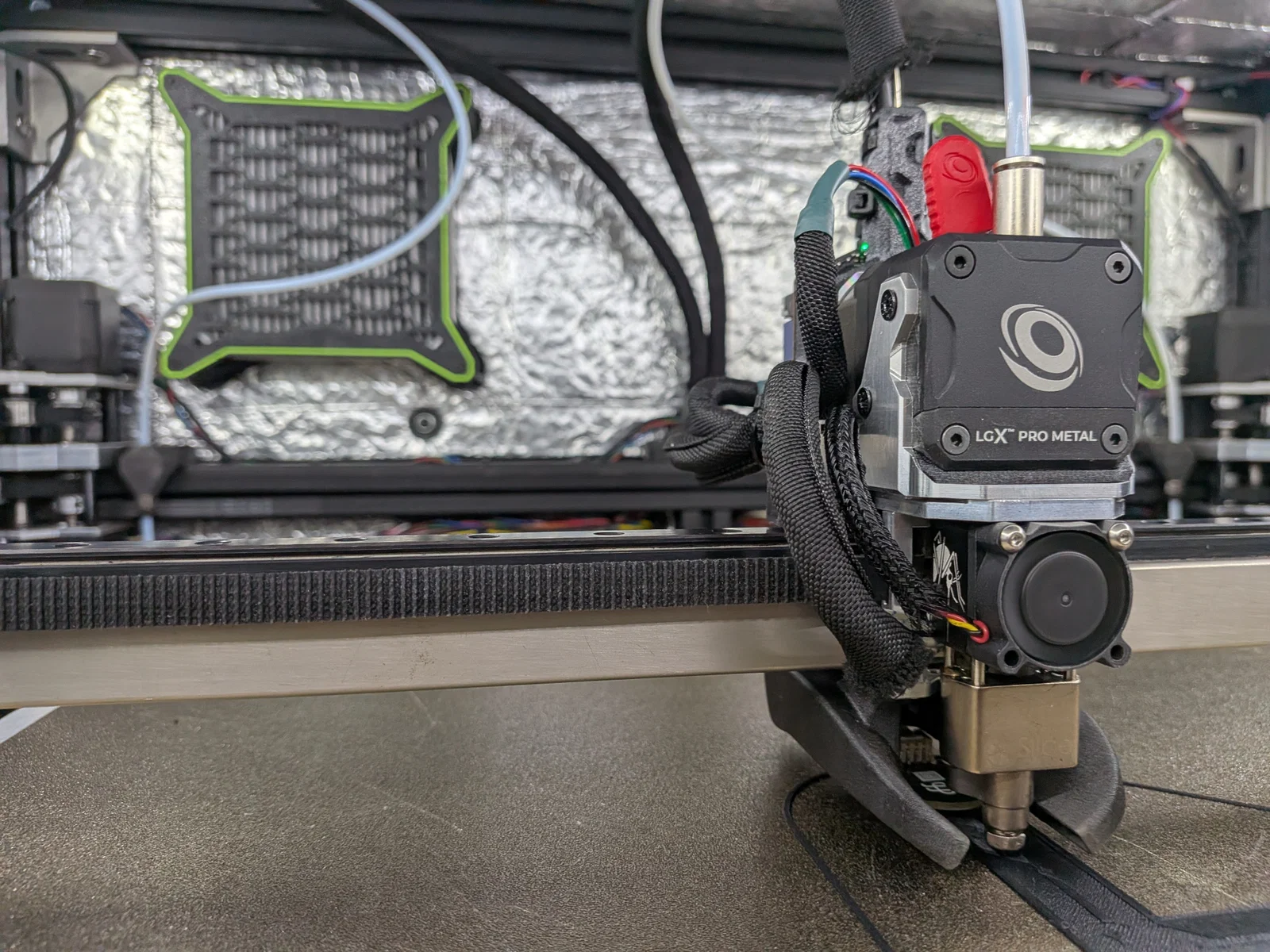

Giả sử bạn gia công cái này bằng nhôm, mình cũng kèm theo một miếng cách nhiệt nhỏ dày 2mm, miếng này mình in bằng PPS. Nó nằm giữa extruder và top plate. Miếng đó cần in bằng vật liệu chịu được 200°C+ nếu bạn chạy trong buồng in heated chamber. Đặc biệt nếu dùng LGX Pro Metal. Mình đang chạy đúng extruder đó và nó dẫn nhiệt khá nhiều, kiểu kim loại chạm kim loại. Mình chưa đo lượng nhiệt truyền khi có miếng này và khi không có.

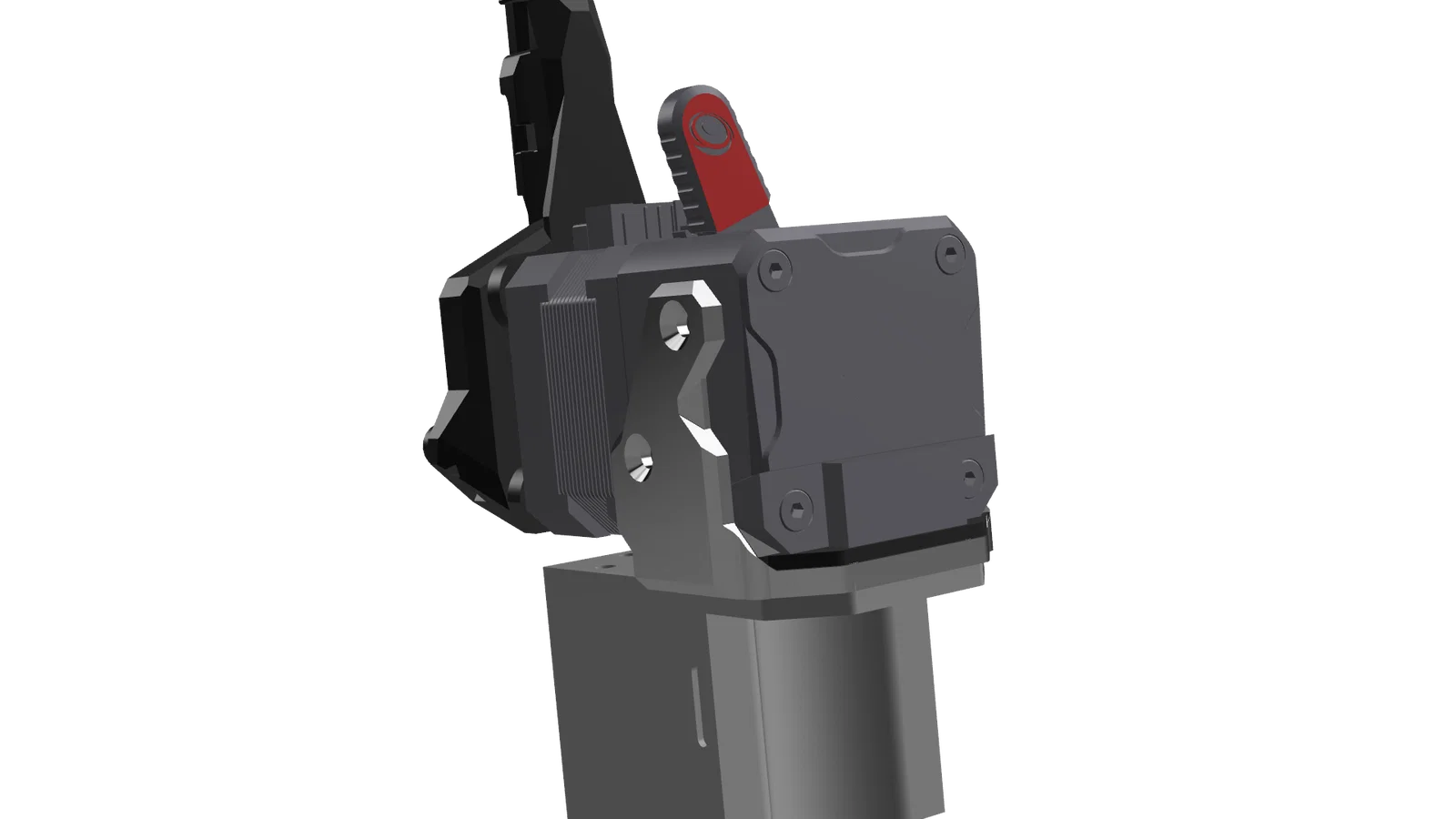

Mình cũng kèm theo một ngàm gắn (mount) cho Orbitool O2S toolboard. Mount O2S “bình thường” sẽ không dùng được vì LGX Pro dài hơn.

Update -- Mình phát hiện mount toolboard cần spacer lớn hơn để driver của extruder stepper mát hơn một chút. Mình thấy khi in trên khoảng 340°C thì extruder stepper trên O2S toolboard nóng kiểu nguy hiểm và cuối cùng bị cảnh báo OTPW.
