Vỏ LED Matrix cho 1, 2 hoặc 3 panel Waveshare LED Matrix

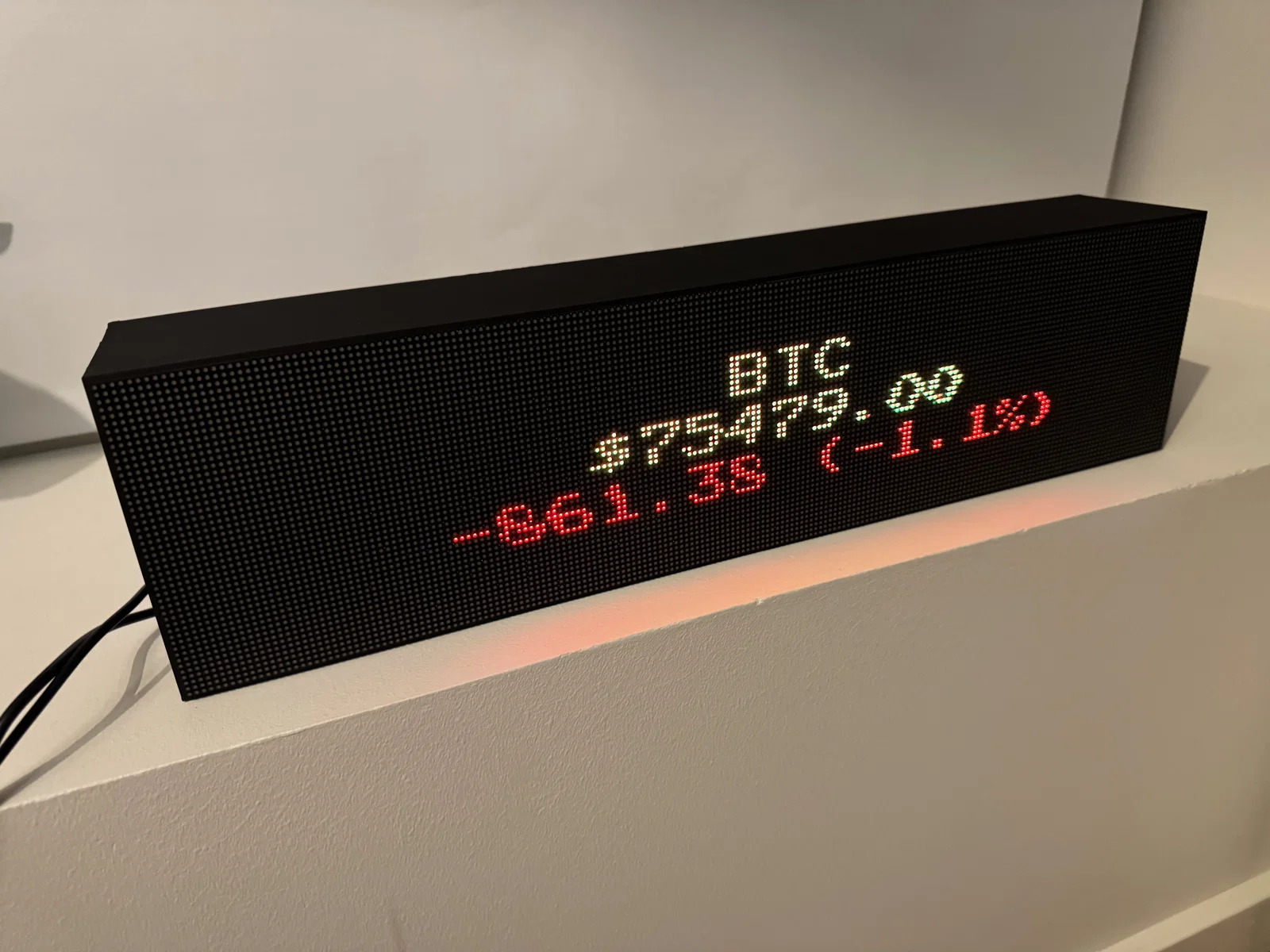

Mình tình cờ thấy một dự án LED matrix trên Youtube của Chuck Builds, và đã thiết kế 4 kiểu vỏ (enclosure) để vừa cho 1, 2 hoặc 3 tấm Waveshare LED Matrix panel.

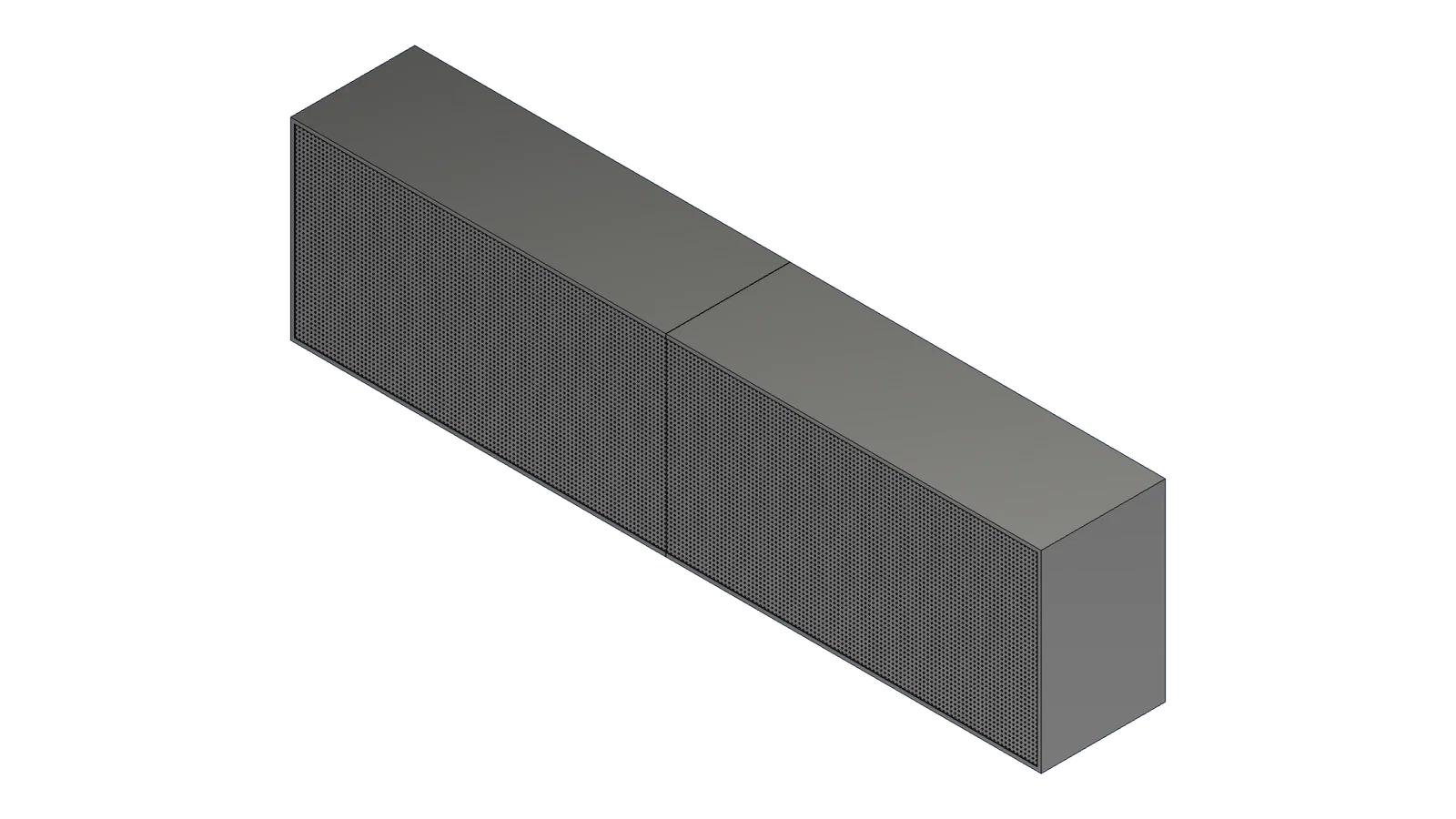

Các file vỏ chính bao gồm

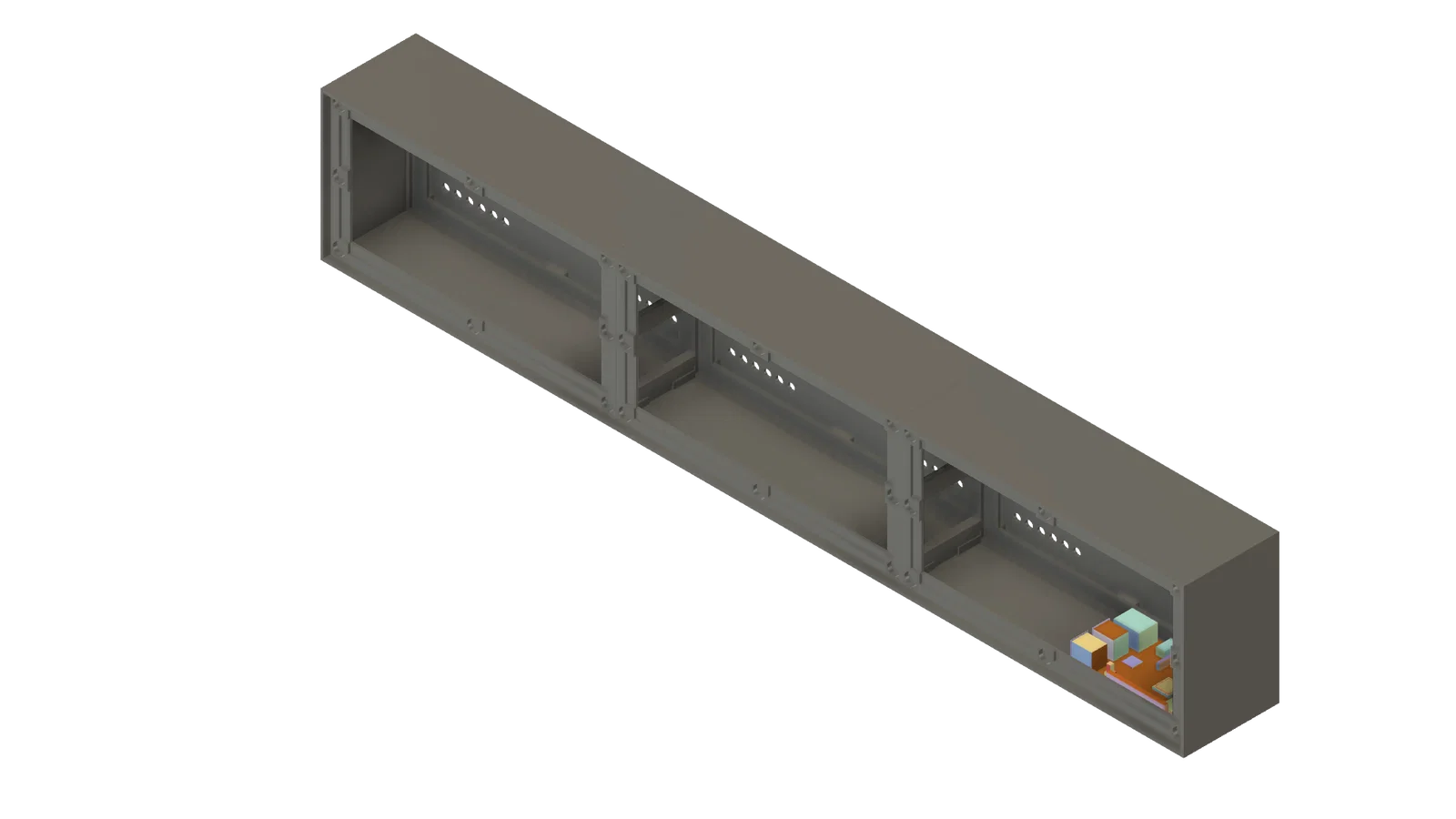

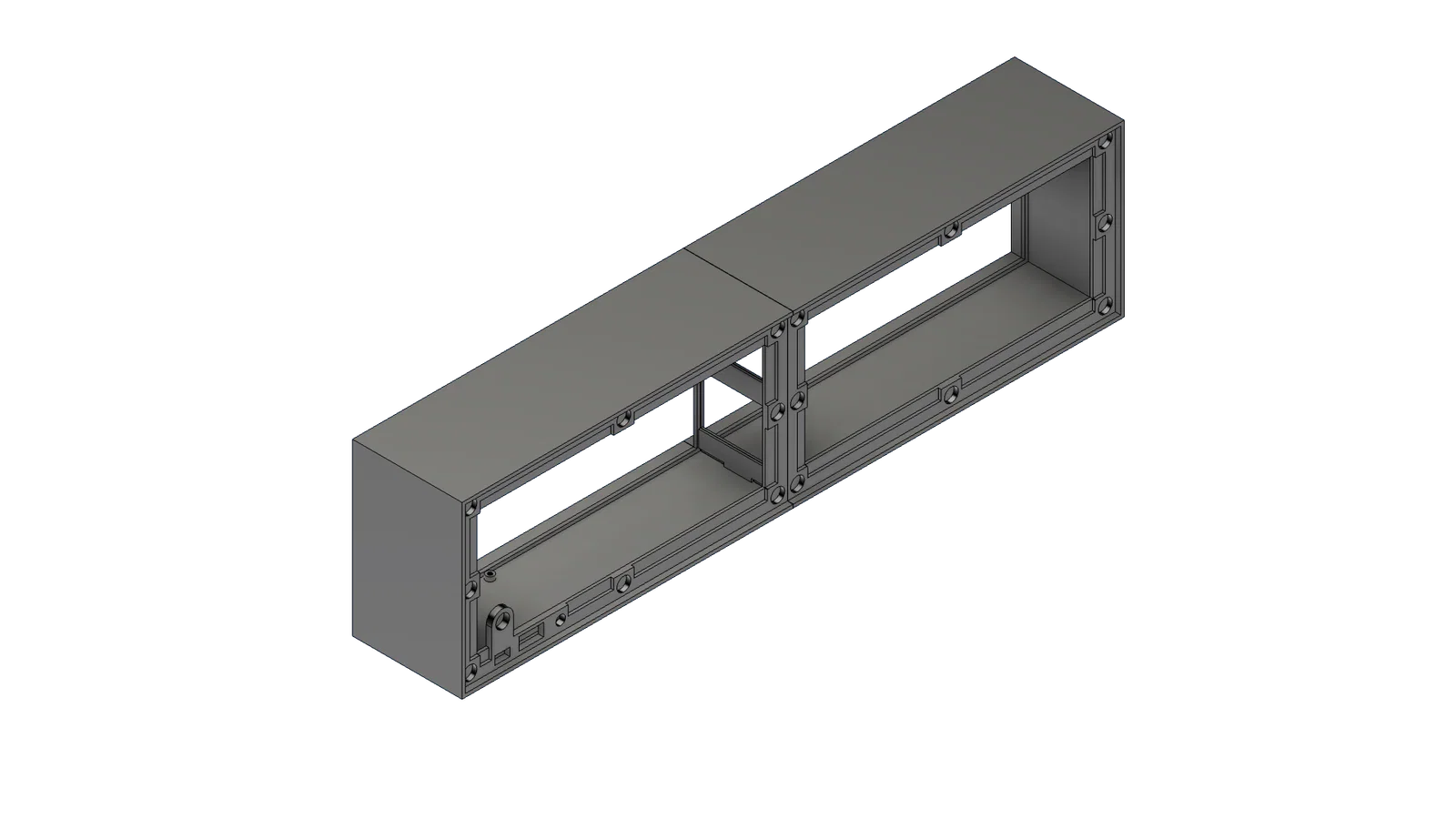

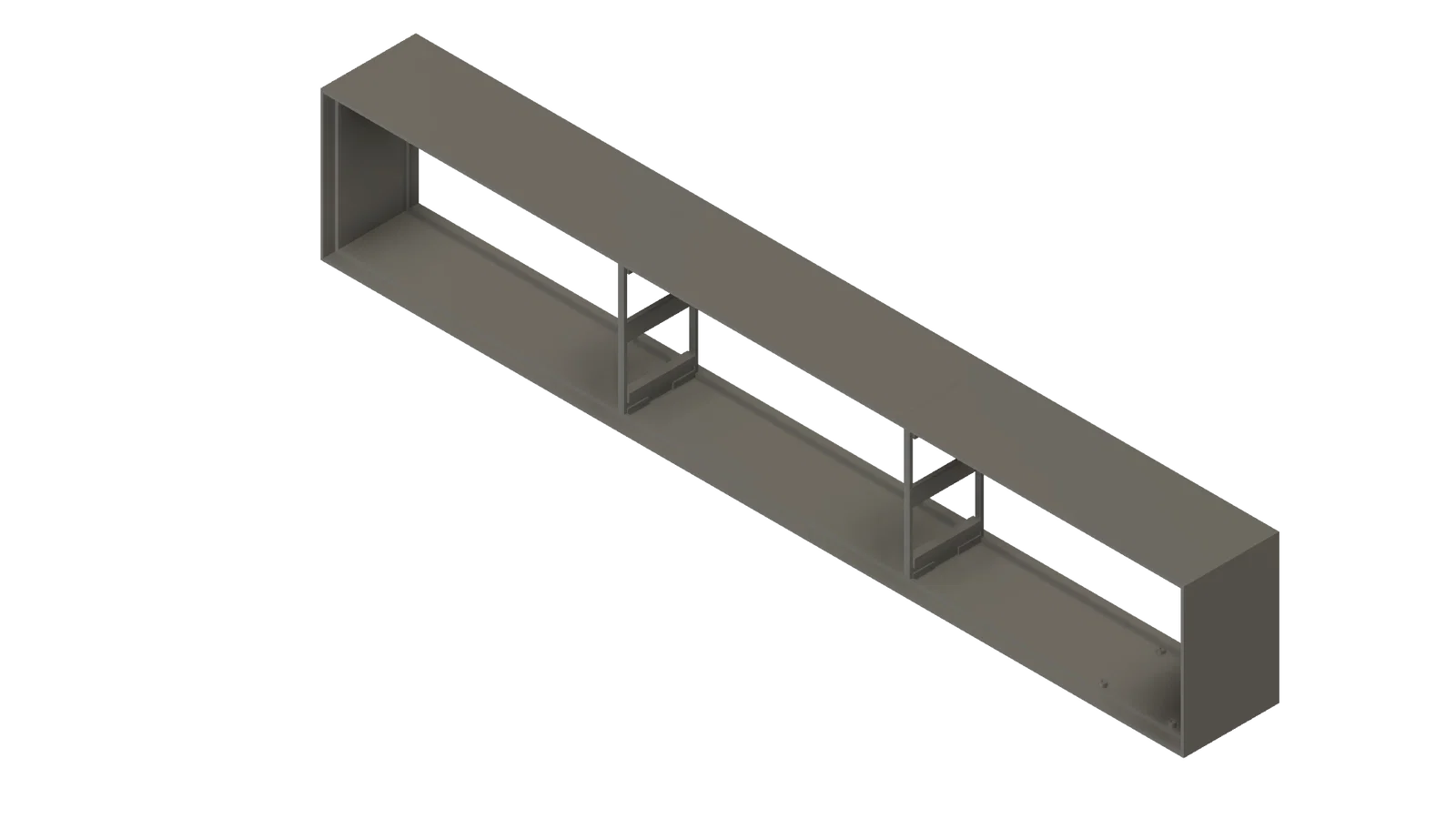

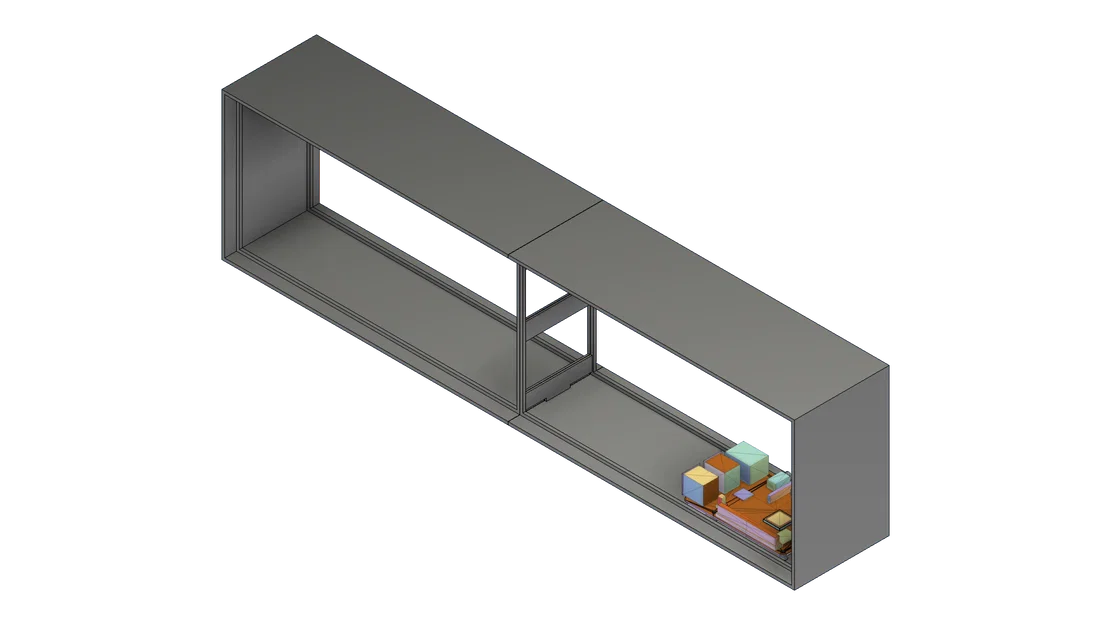

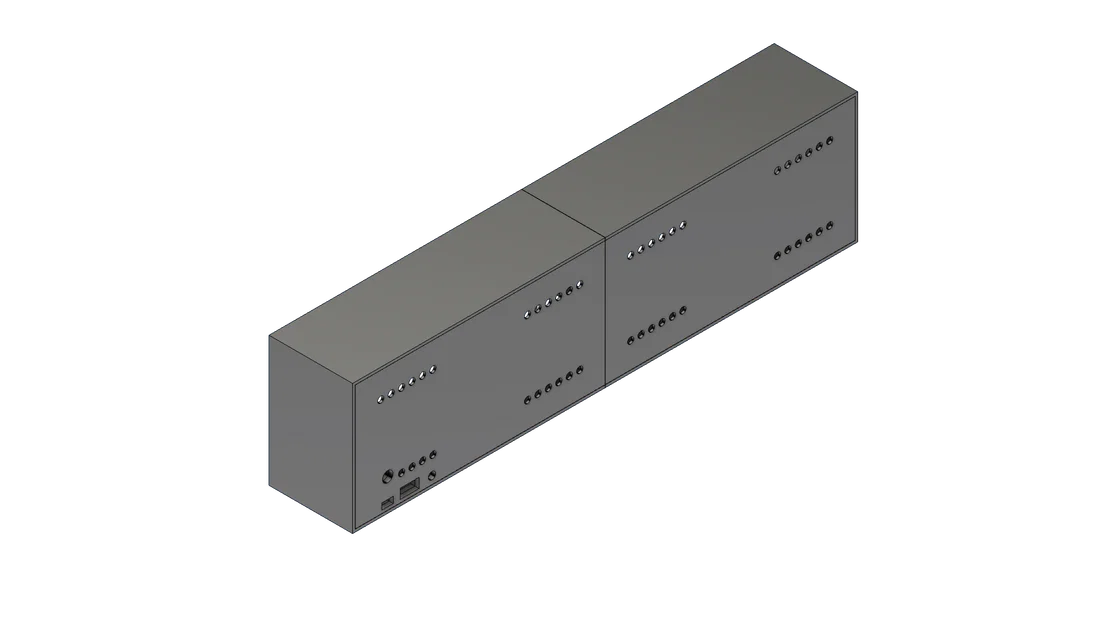

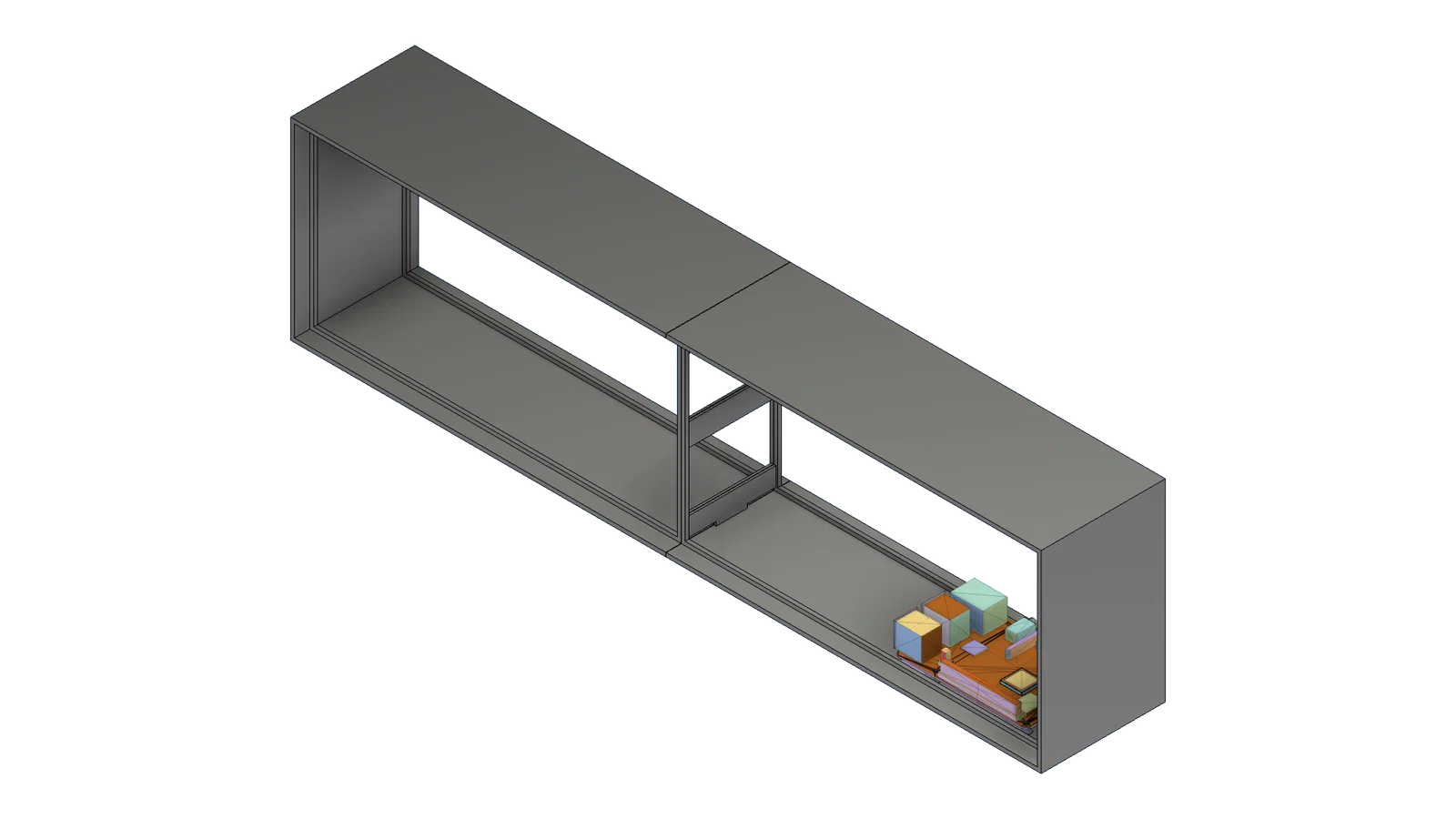

1. LED matrix enclosure Main body left

2. LED matrix enclosure Main body middle

3. LED matrix enclosure Main body right

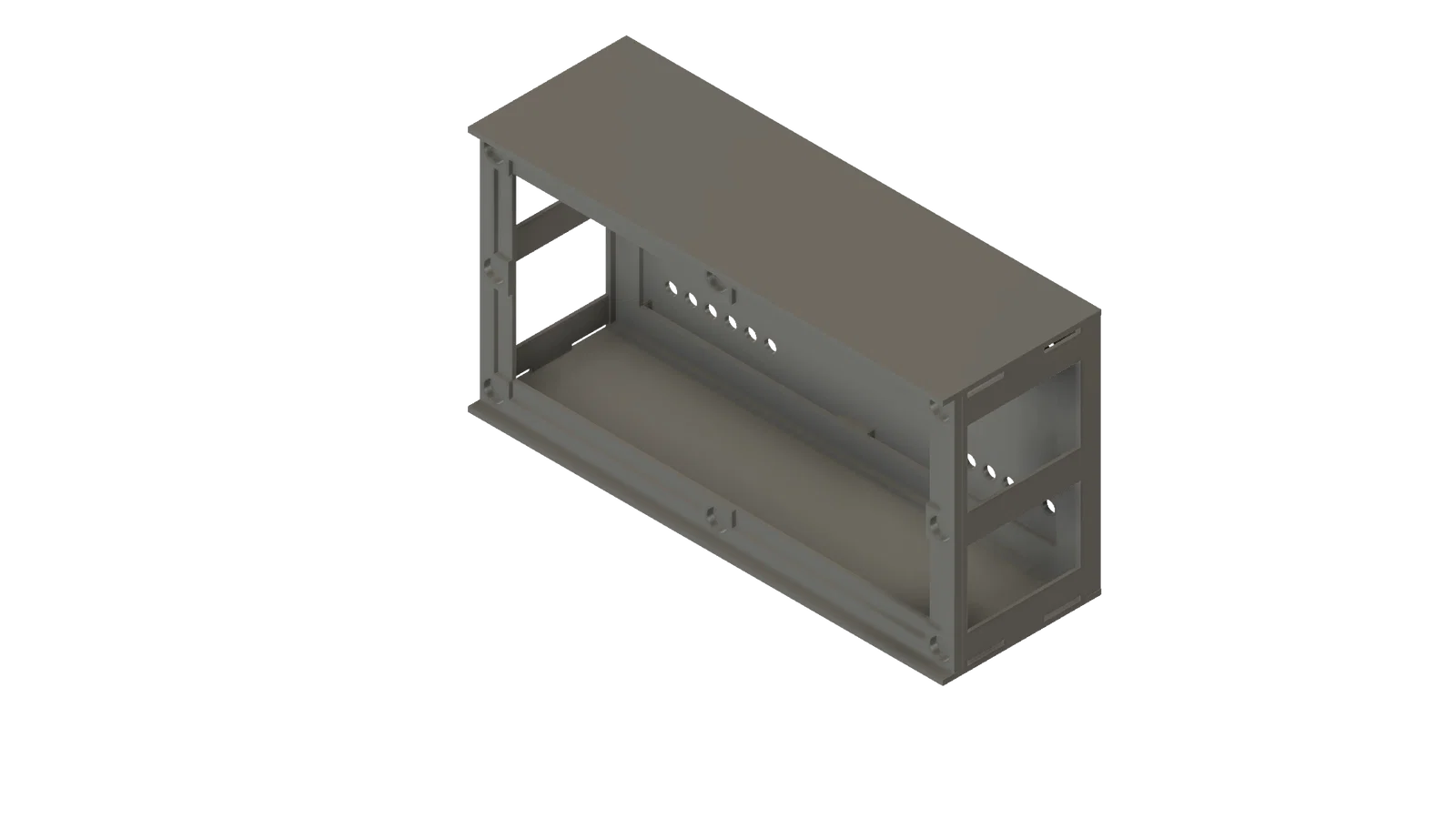

4. LED matrix enclosure Main body (bản 1 panel)

Phần hardware và software mình dùng cho dự án này là do Chuck Builds tạo.

Cảm ơn Chuck Builds rất nhiều vì dự án và video hướng dẫn quá hay :-)

(Xem link bên dưới)

Thông tin

Vỏ được thiết kế đúng cho các linh kiện sau:

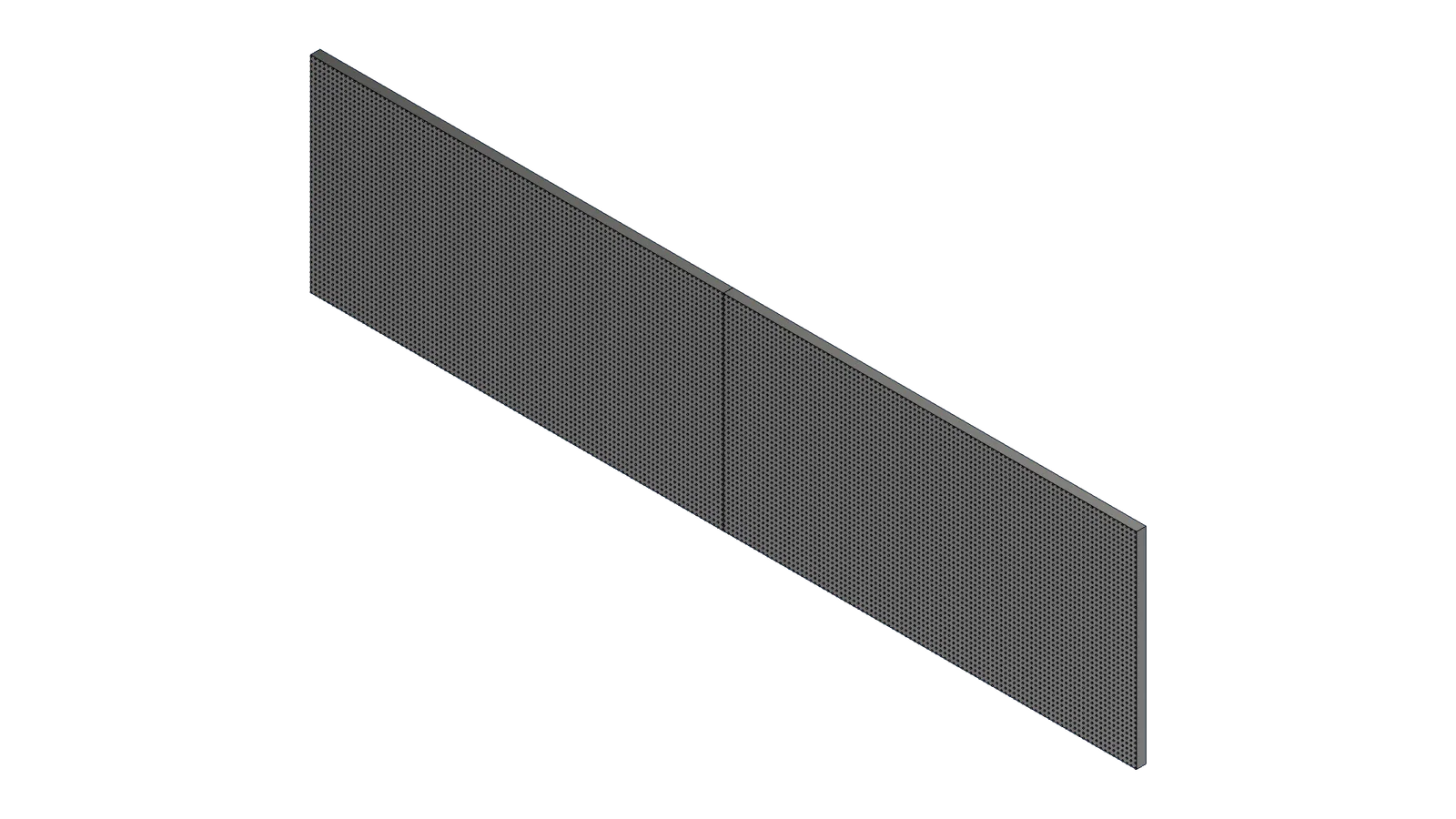

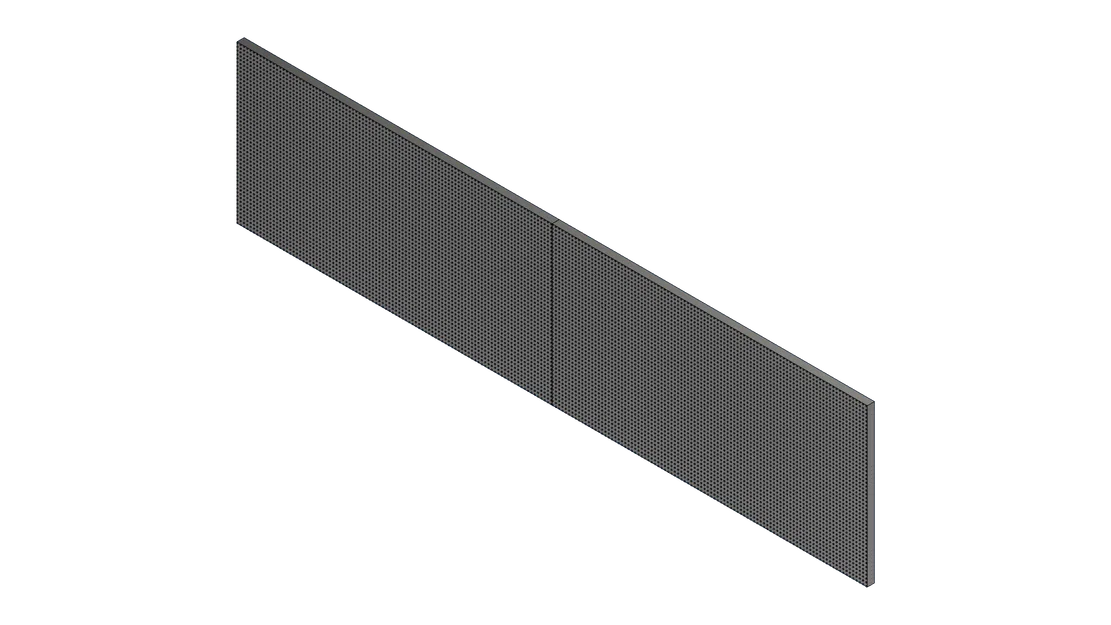

• Waveshare RGB-Matrix-P2.5-96x48-F

• Raspberry Pi3

• Adafruit Triple LED Matrix Bonnet for Raspberry Pi

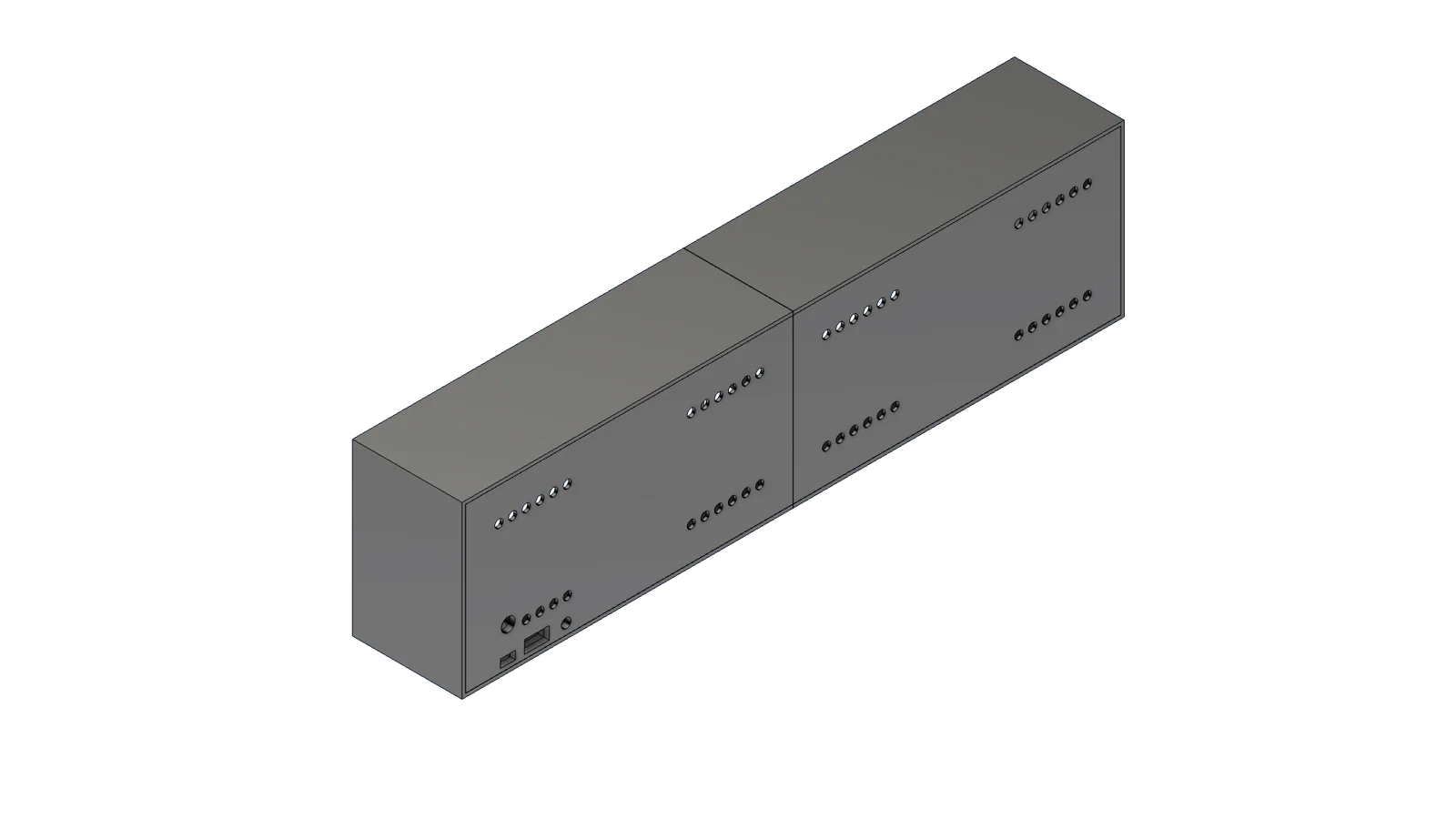

Phía sau có một lỗ để ép vừa (press fit) đầu cắm rời 2.5 mm đi kèm theo các tấm LED matrix panel.

Thông tin in 3D

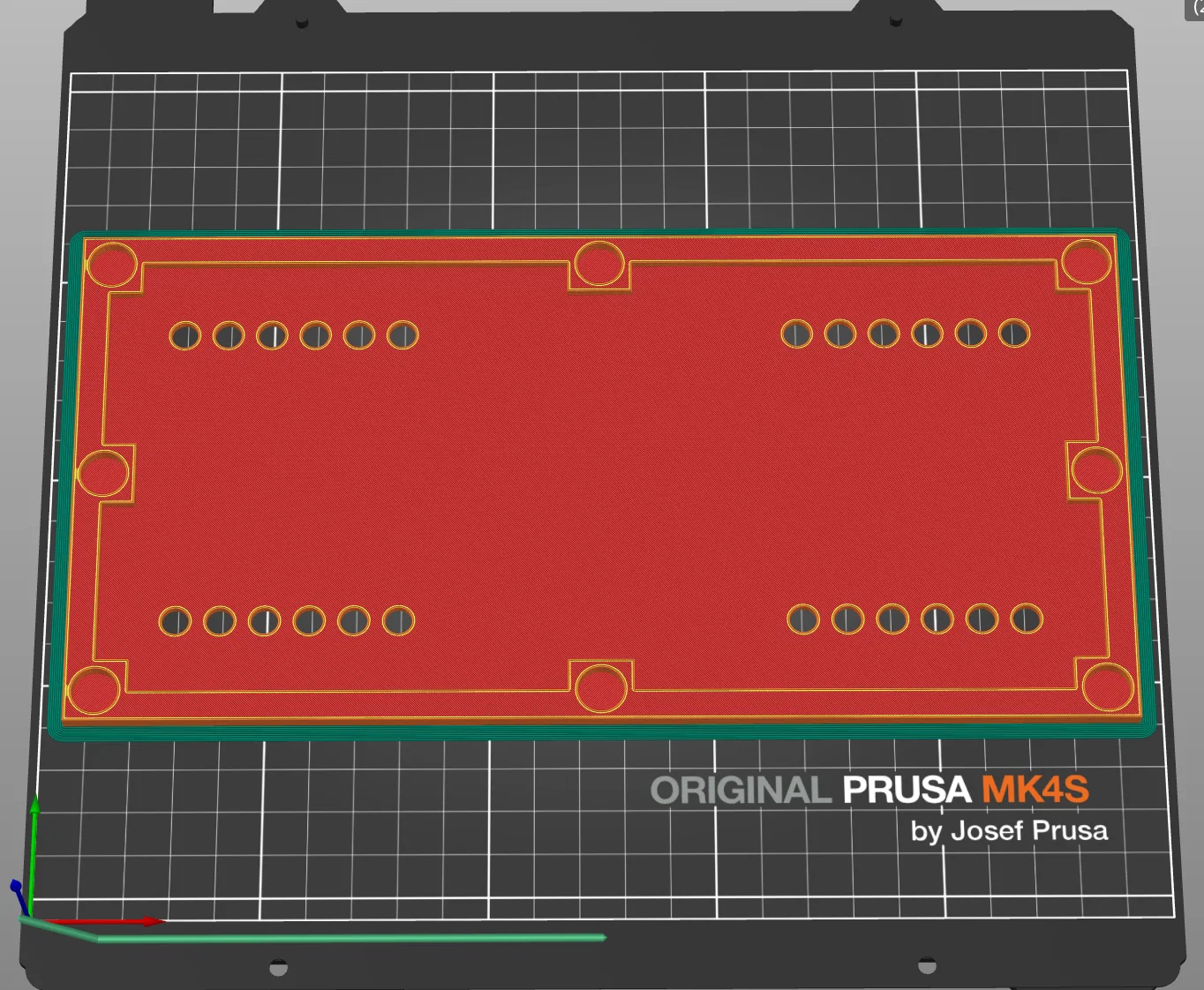

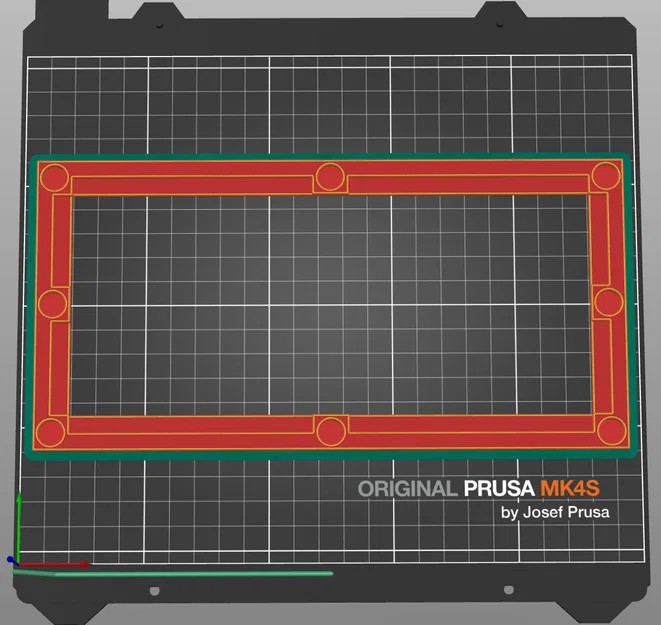

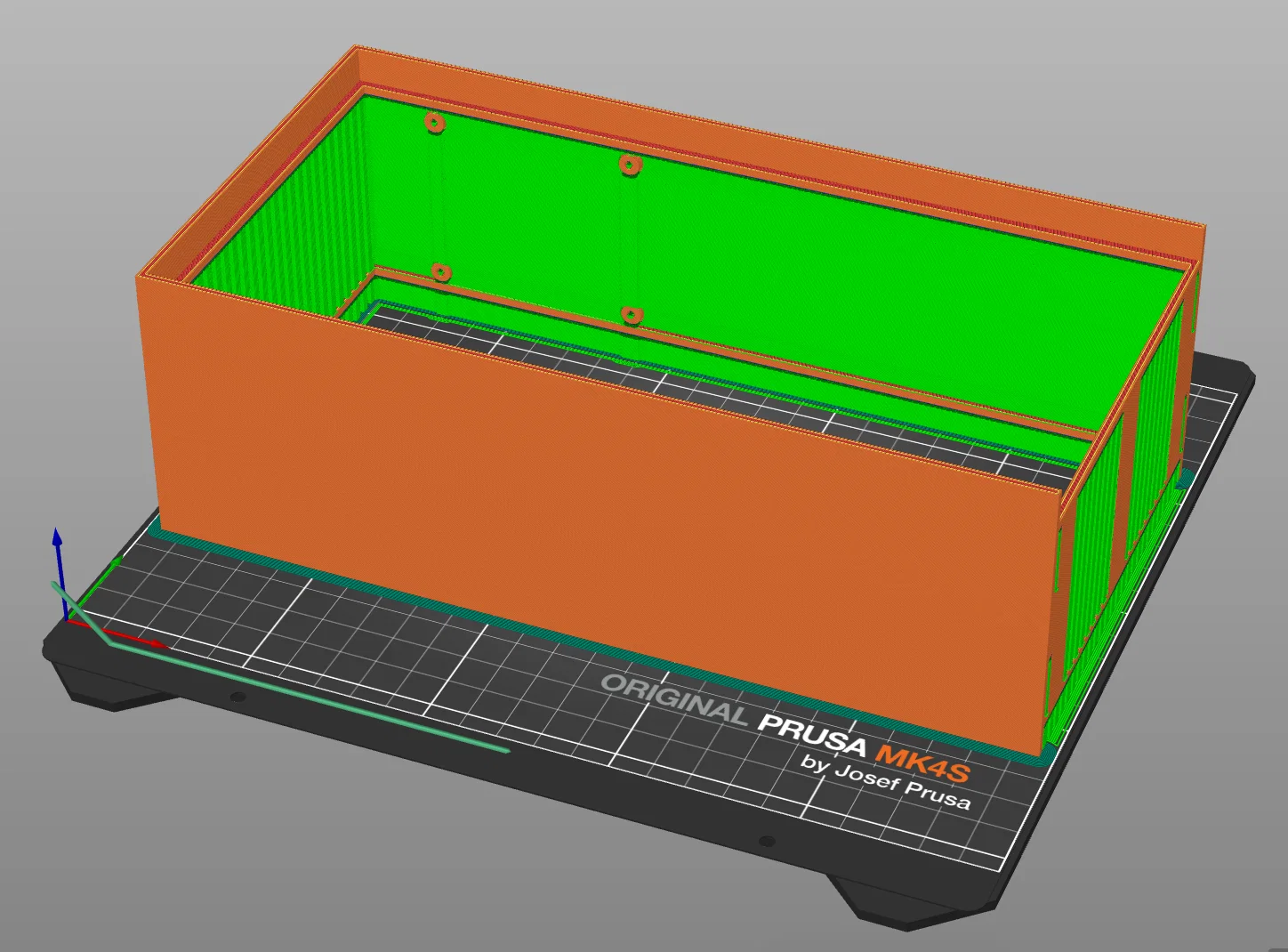

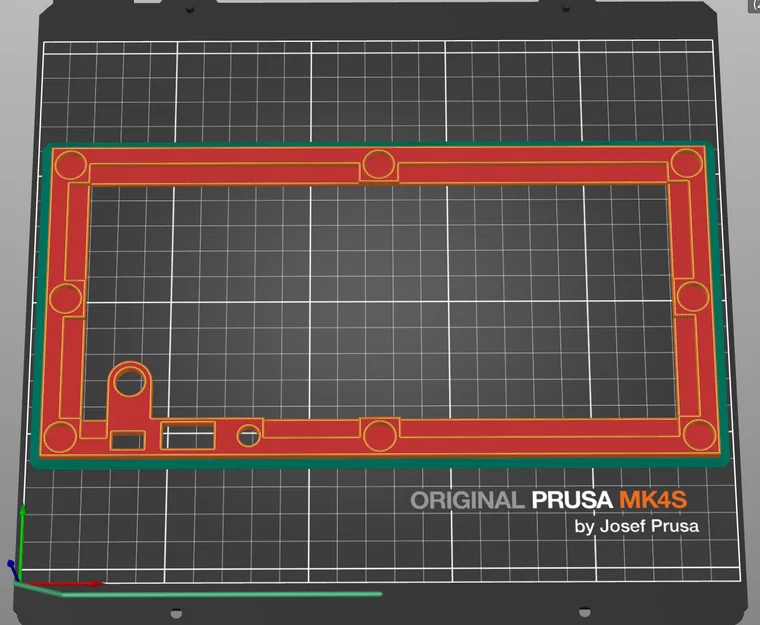

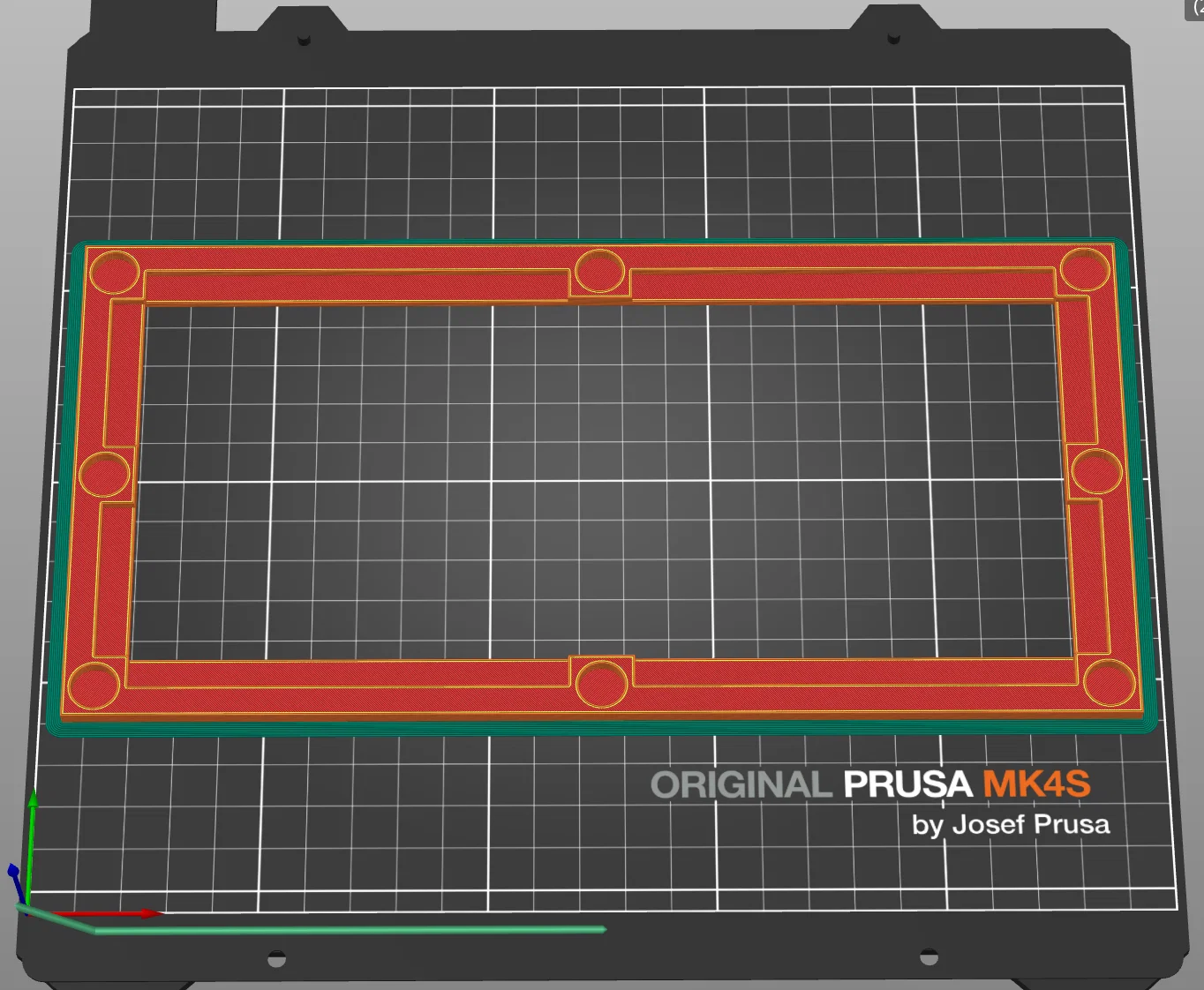

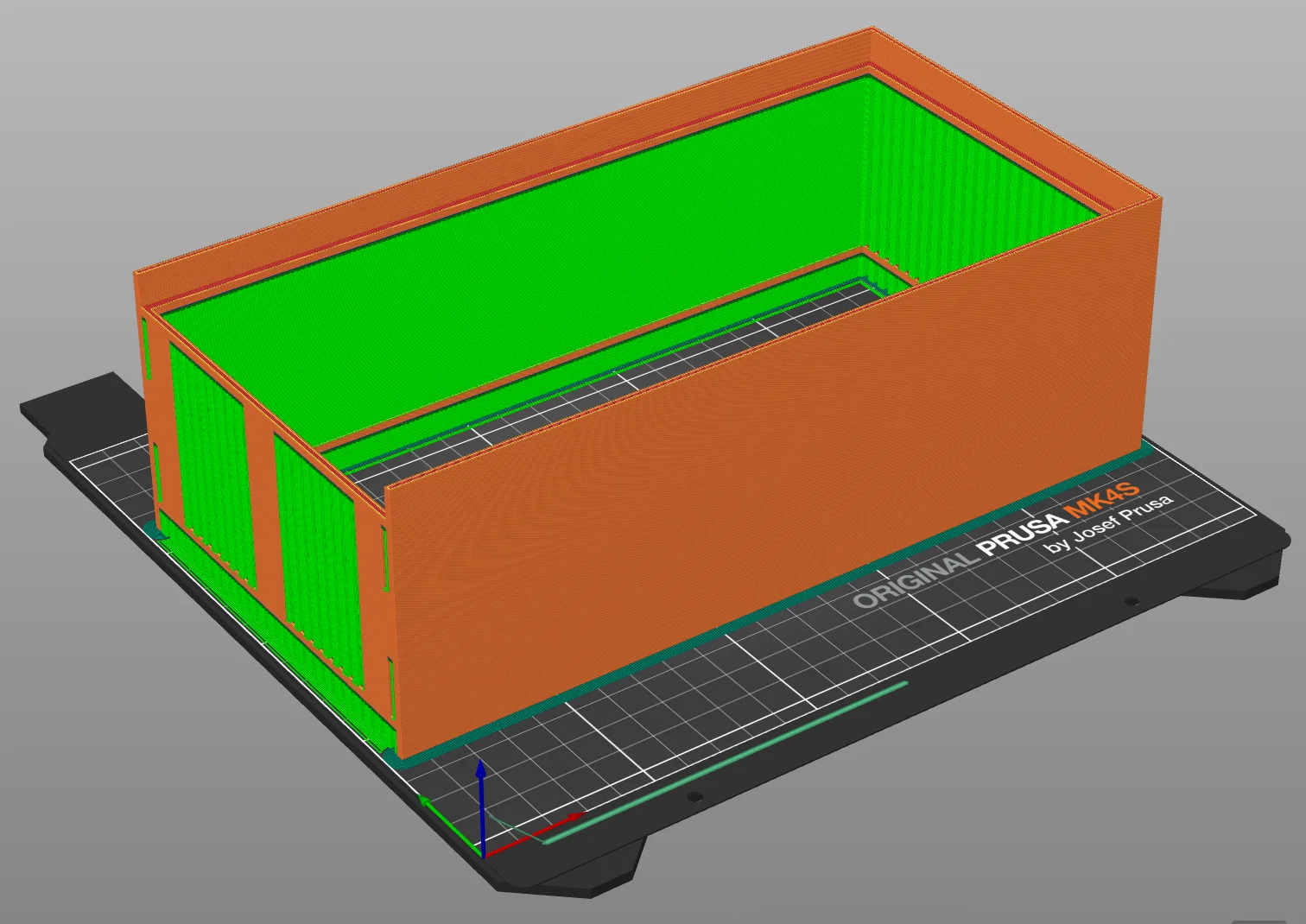

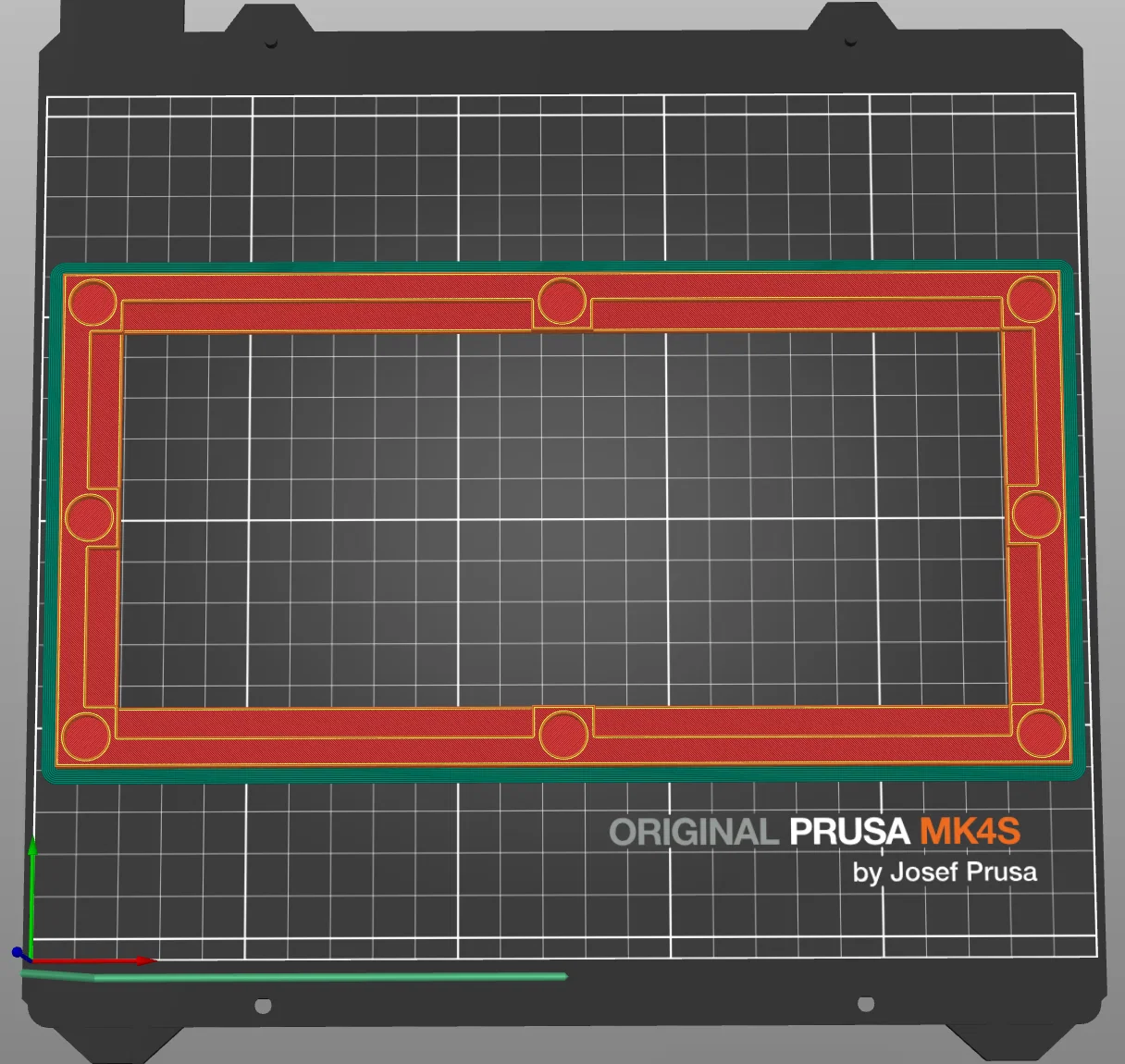

Các chi tiết được thiết kế cho Prusa MK4S, nghĩa là từng phần sẽ nằm gọn trong vùng in (X×Y×Z): 250×210×220 mm.

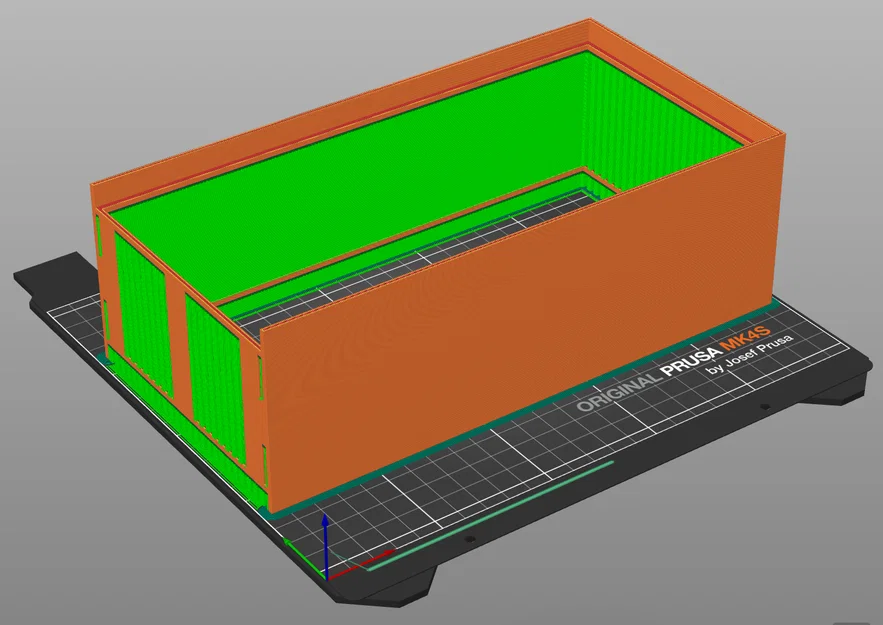

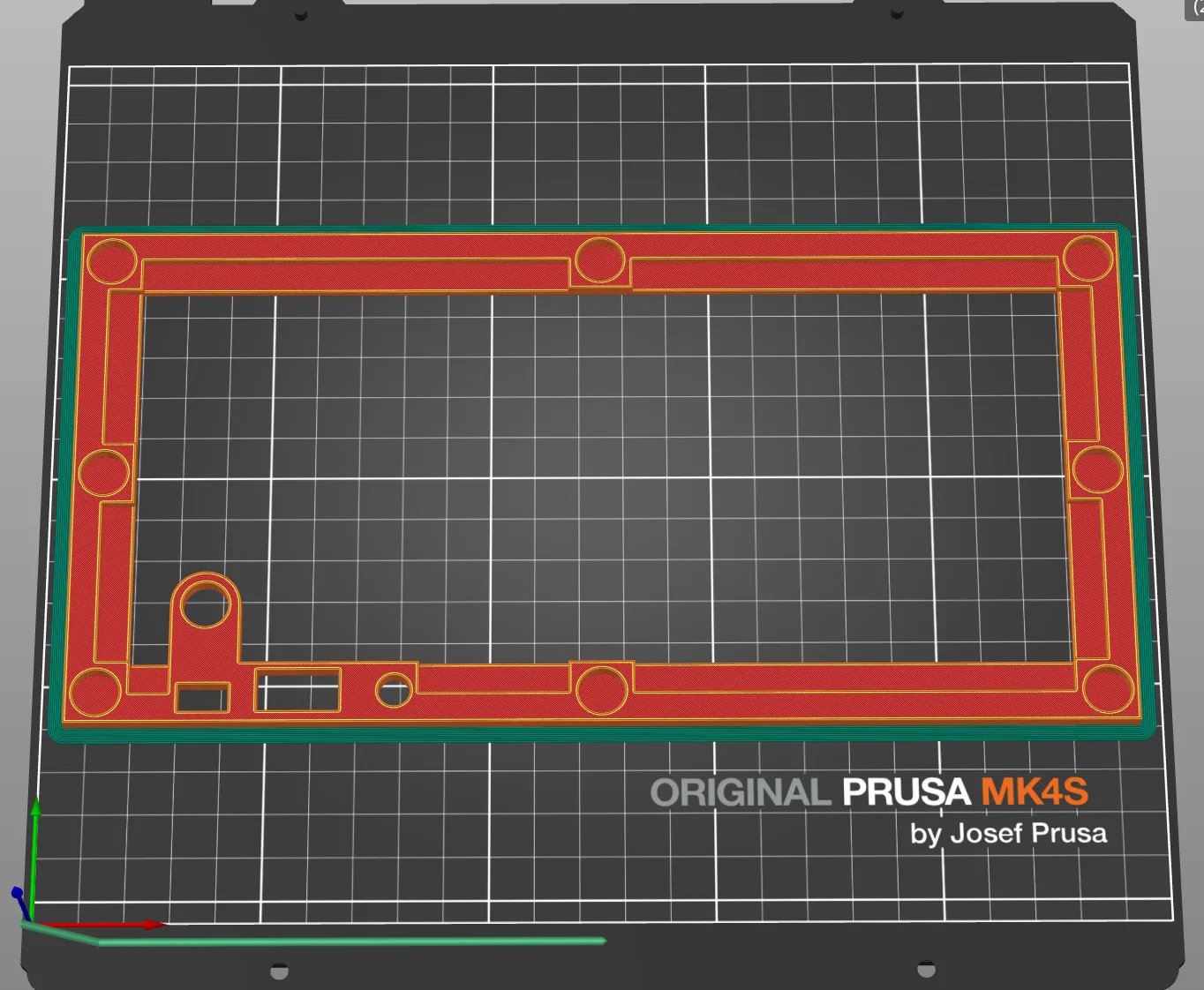

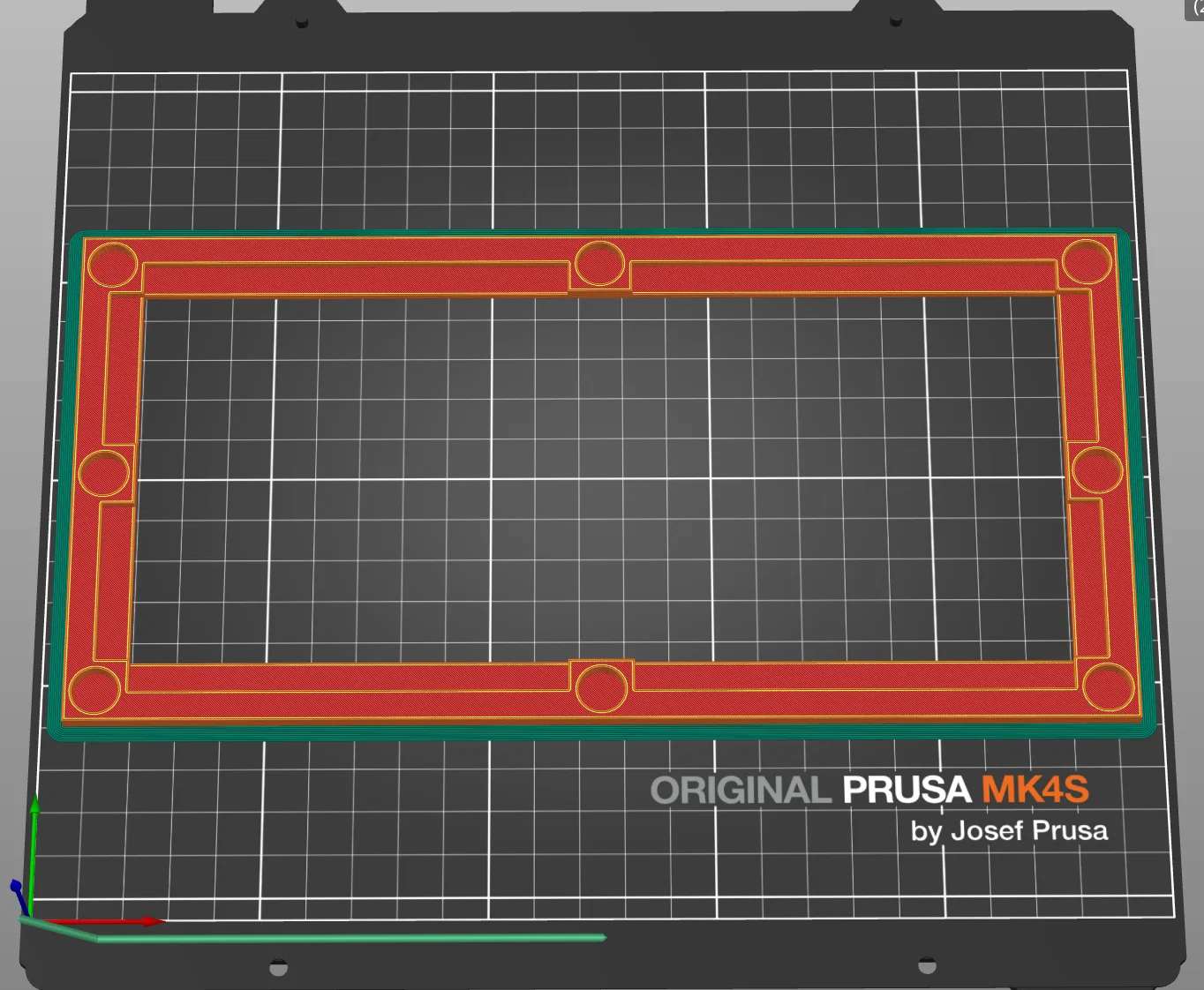

Cài đặt PrusaSlicer:

Filament = PLA hoặc PETG

Infill = 15% trở lên

Brim = Có (Brim width max. = 4 mm.)

Support = Có

Perimeters = 2 hoặc 3

Thông tin lắp ráp

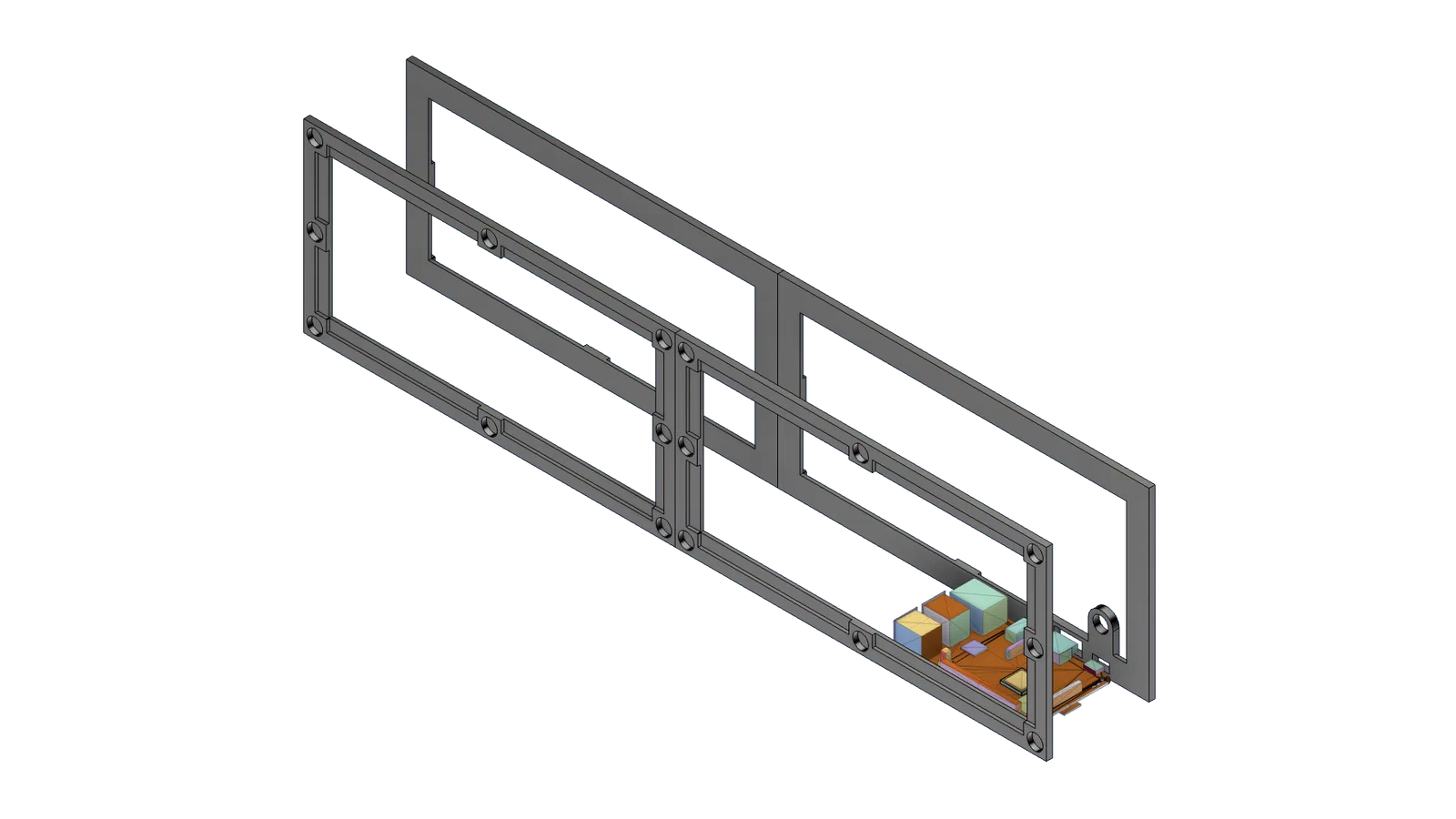

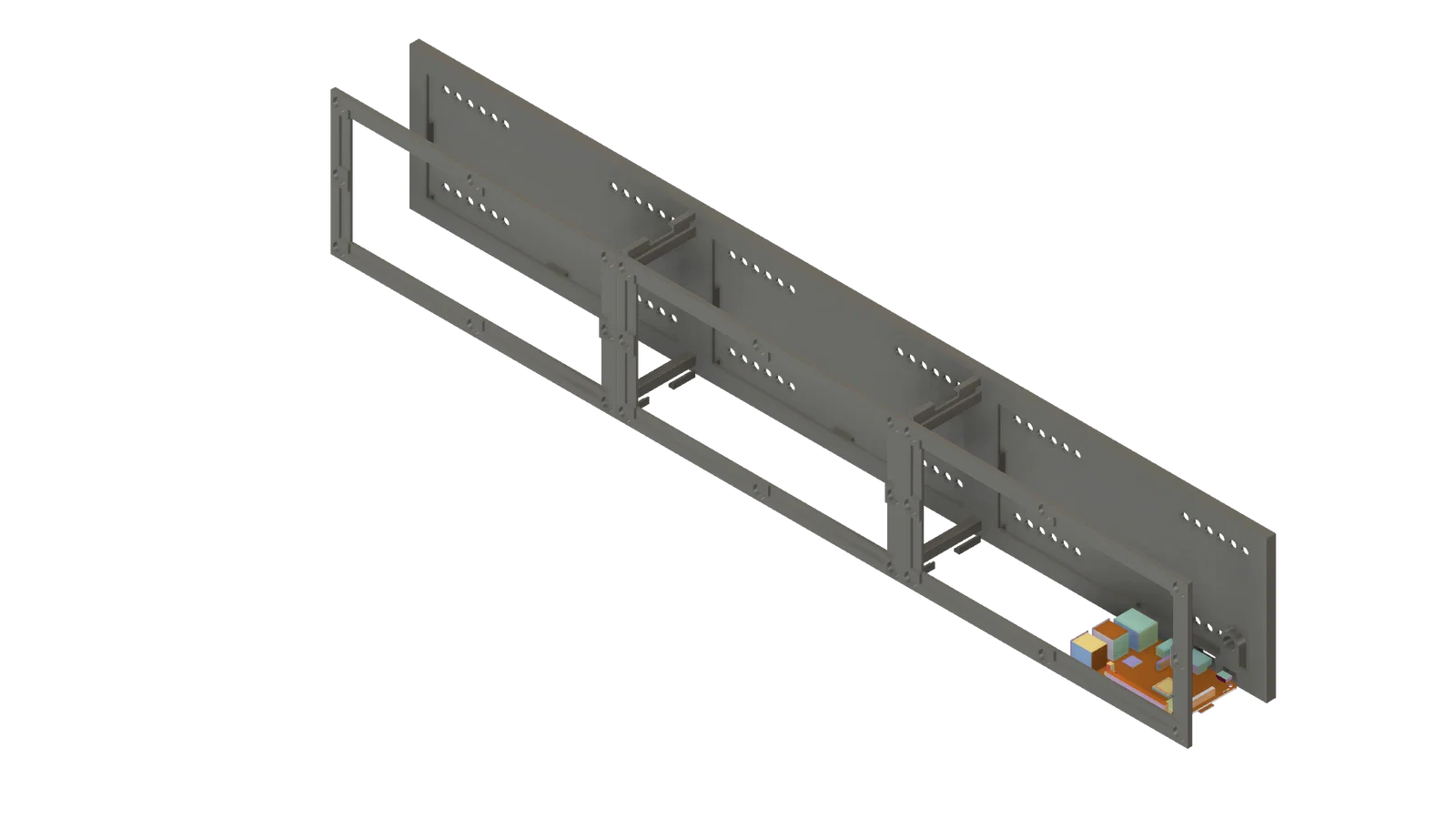

Lắp vỏ với các tấm top và bottom plates

(Dùng SuperGlue)

Gắn 48 x nam châm 10x3mm

(Dùng SuperGlue)

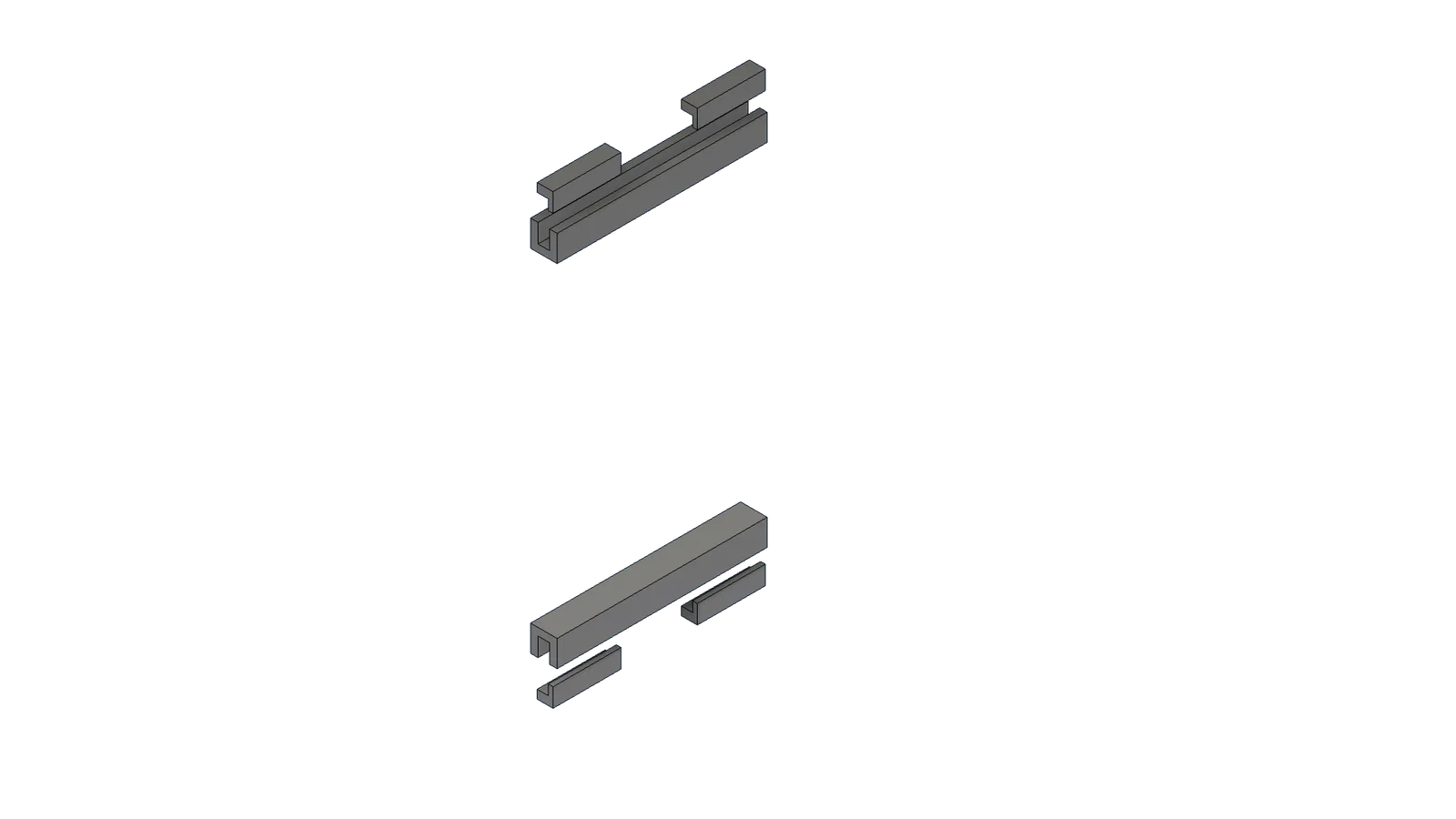

Dùng 4 thanh/miếng assembly guides để canh thẳng 2 phần vỏ bằng cách cắm chúng vào 4 khe.

(SuperGlue = tuỳ chọn)

Dùng 2 Assembly locks để khoá 2 phần vỏ lại với nhau.

(SuperGlue = tuỳ chọn)

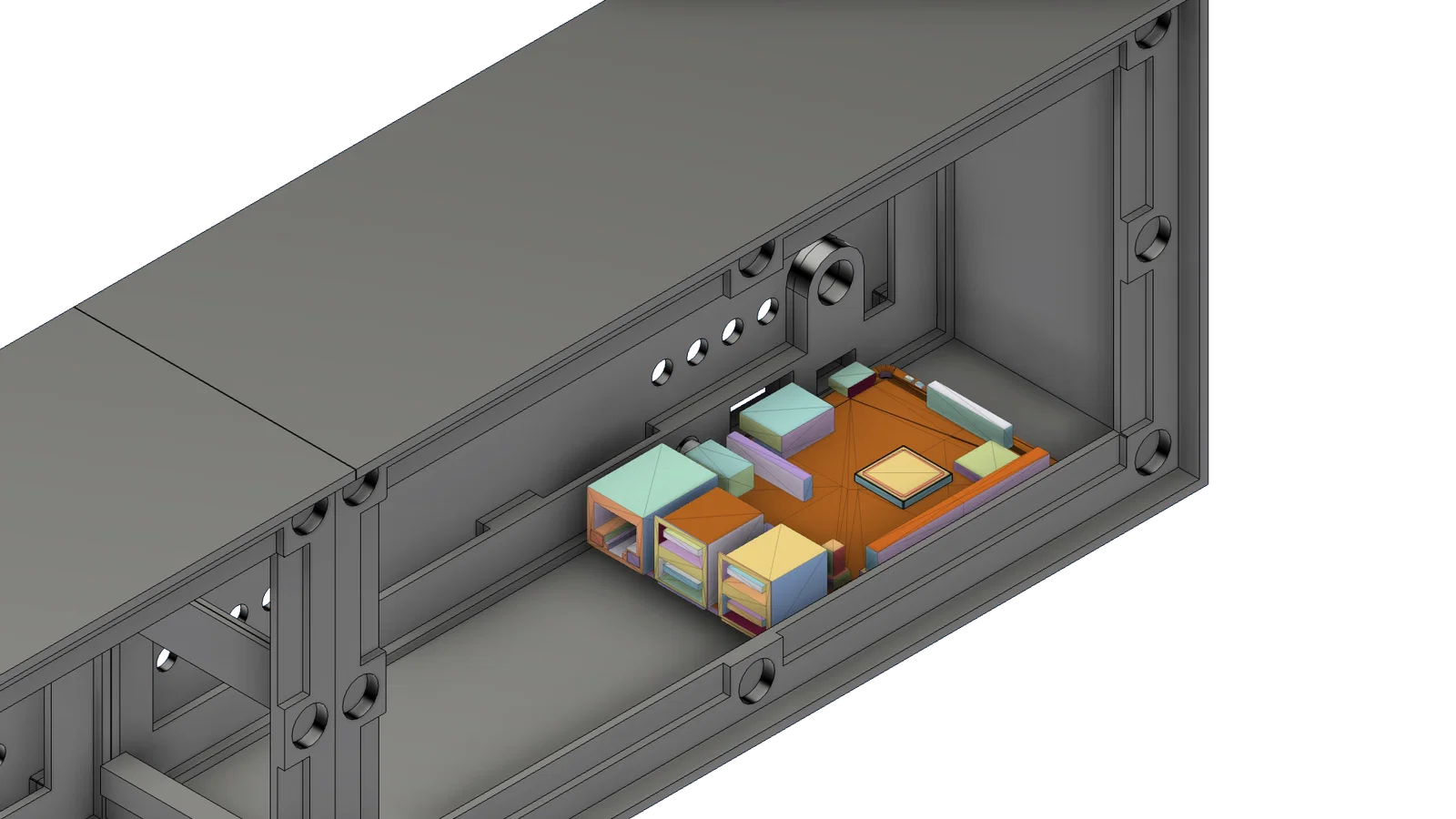

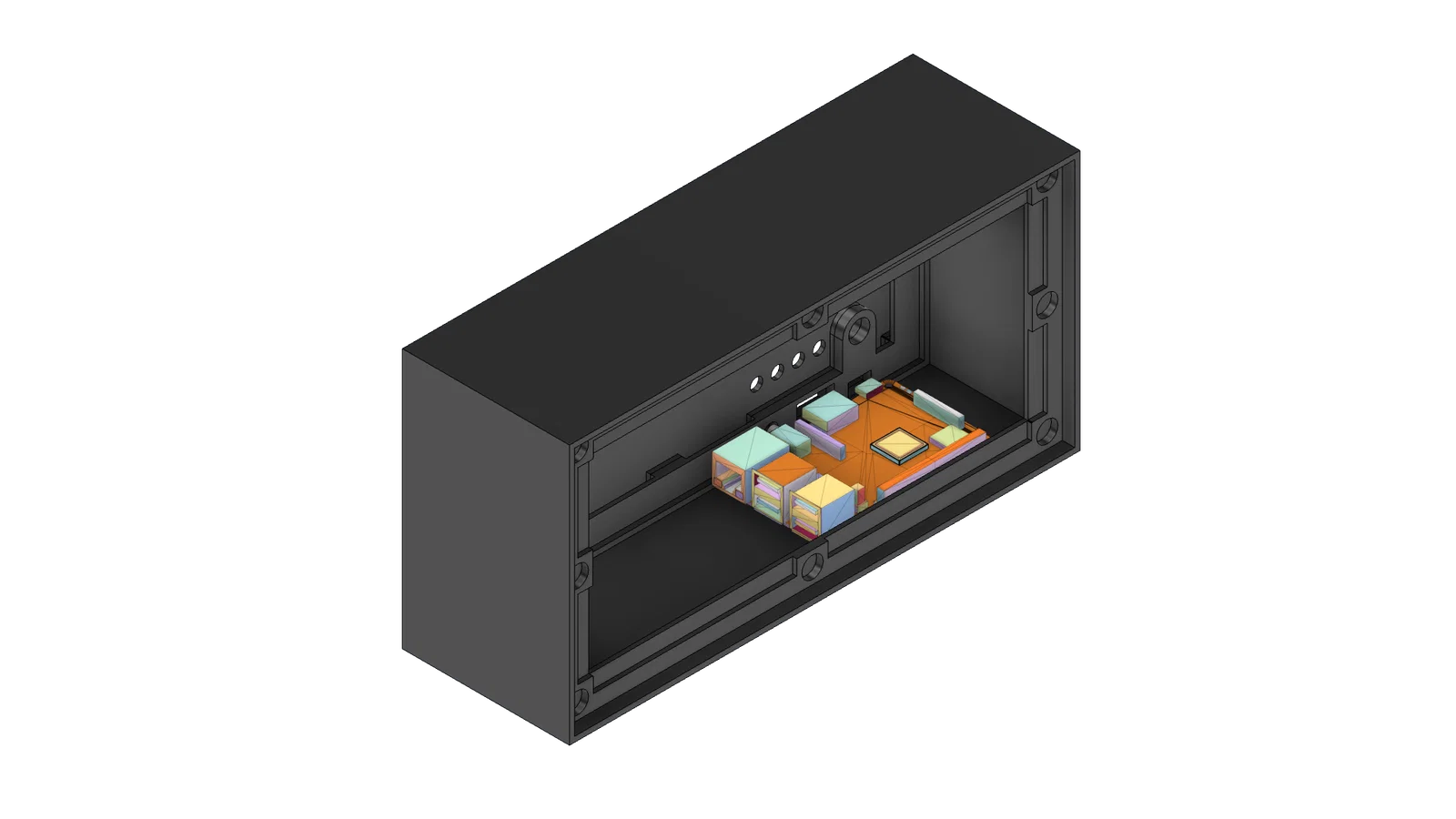

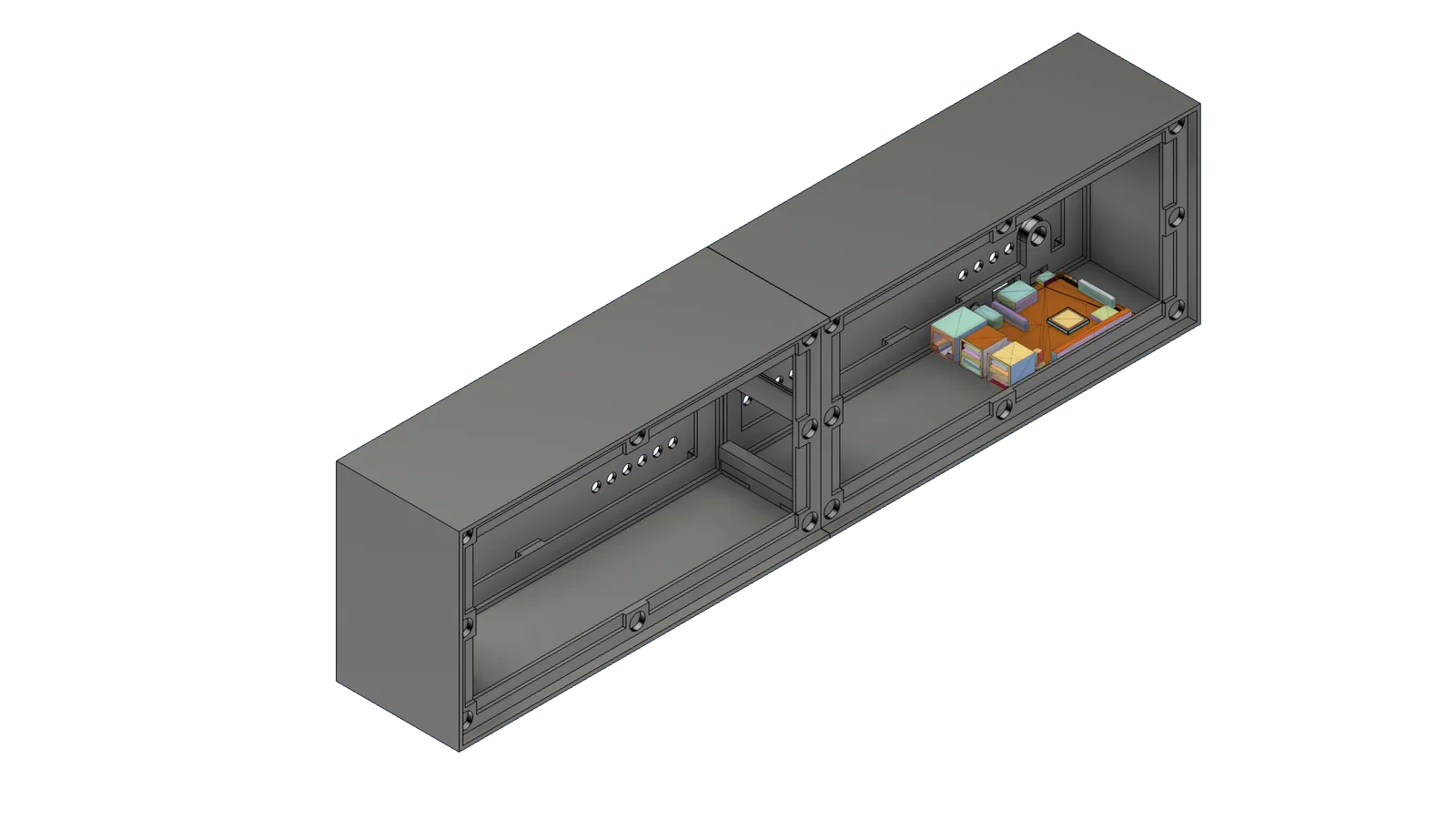

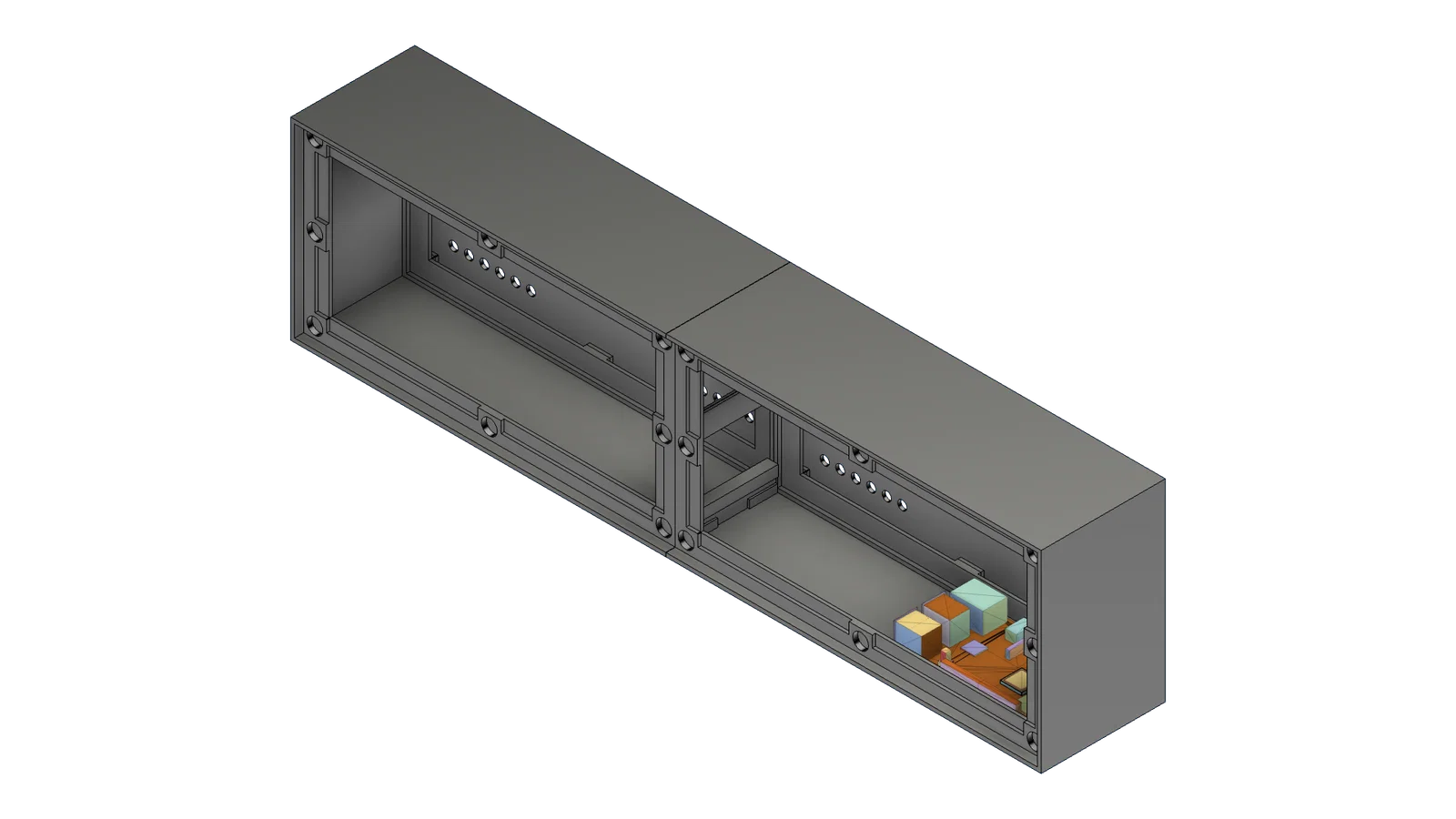

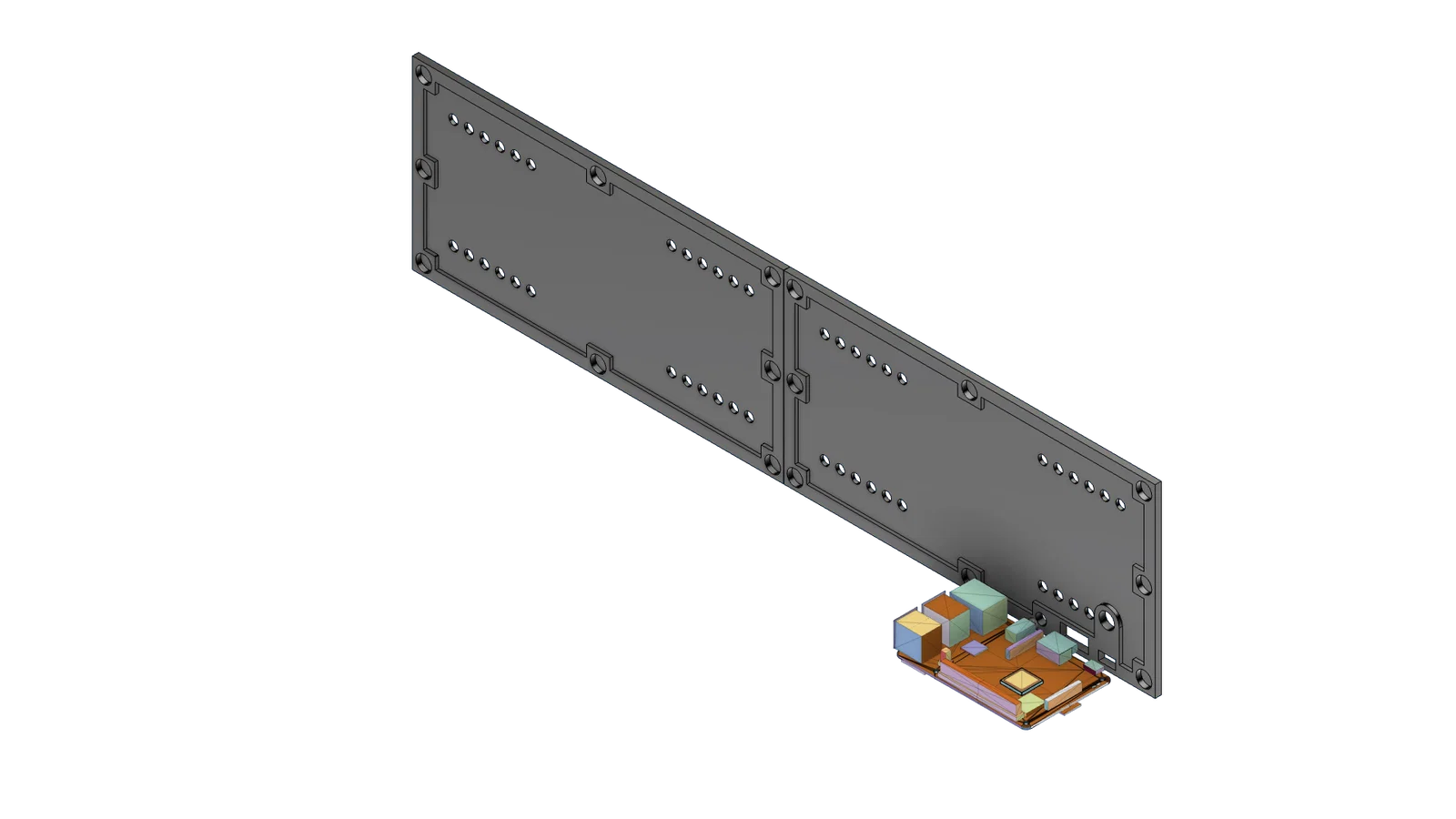

Lắp Raspberry Pi

(Dùng 4 x vít 2.5 mm)

Để biết thêm thông tin về hardware và software, vui lòng xem phần hướng dẫn của Chuck Builds.

(Xem link)
