Ngăn Kéo Module Cho Workbench – Hệ Trượt Dovetail (In 3D)

Tác giả Vinors3DLab

Lượt tải
927
Lượt thích
347
Lượt coi
3.542

File 3 1,5 MB

  • in_1778231929.stlSTL · 800,1 KB
  • out_1778231930.stlSTL · 548,1 KB
  • cassettini_modulari_disegno_v1_1778231932.pdfPDF · 174,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

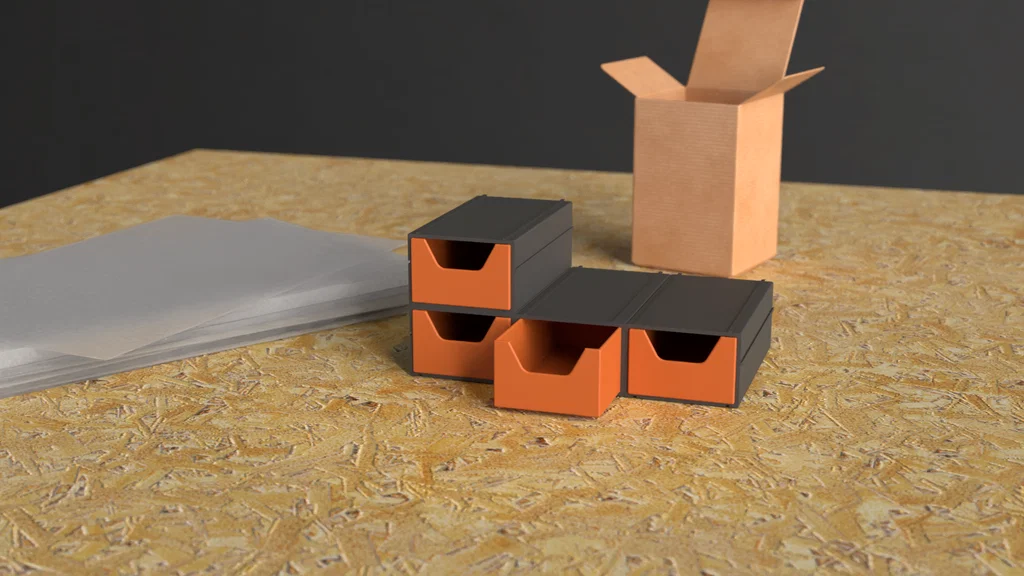

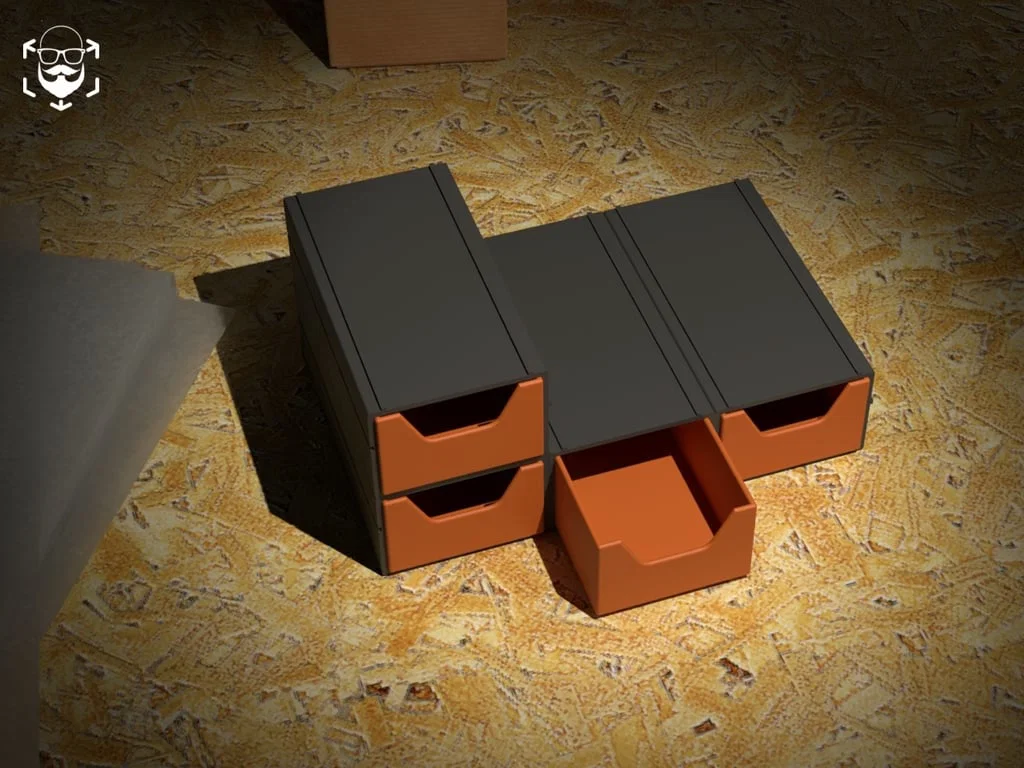

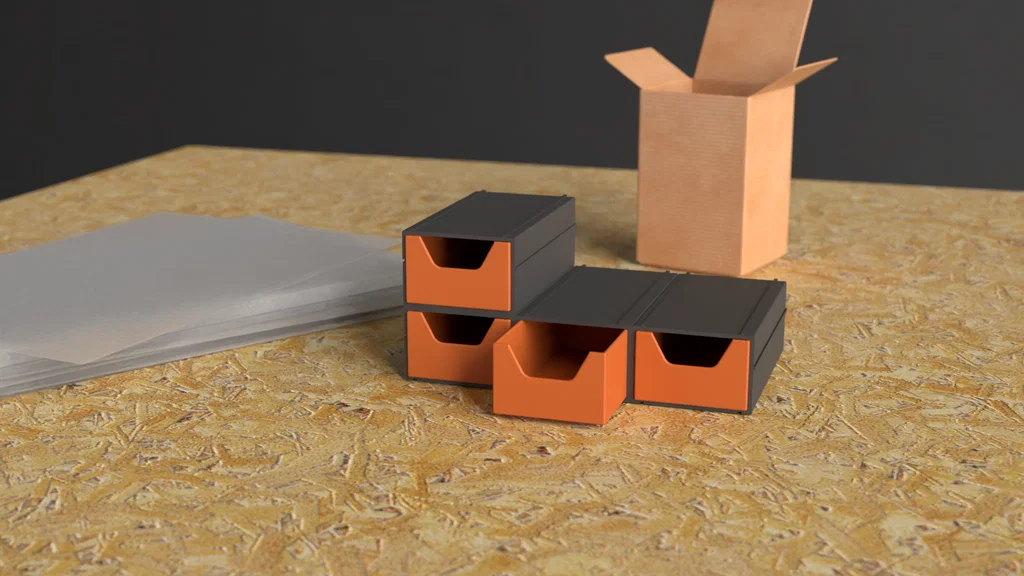

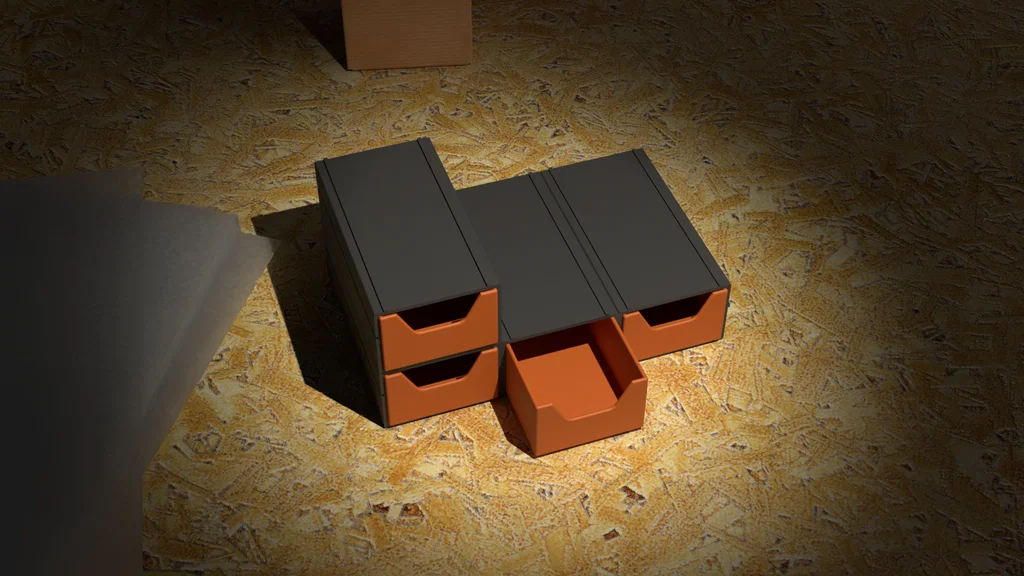

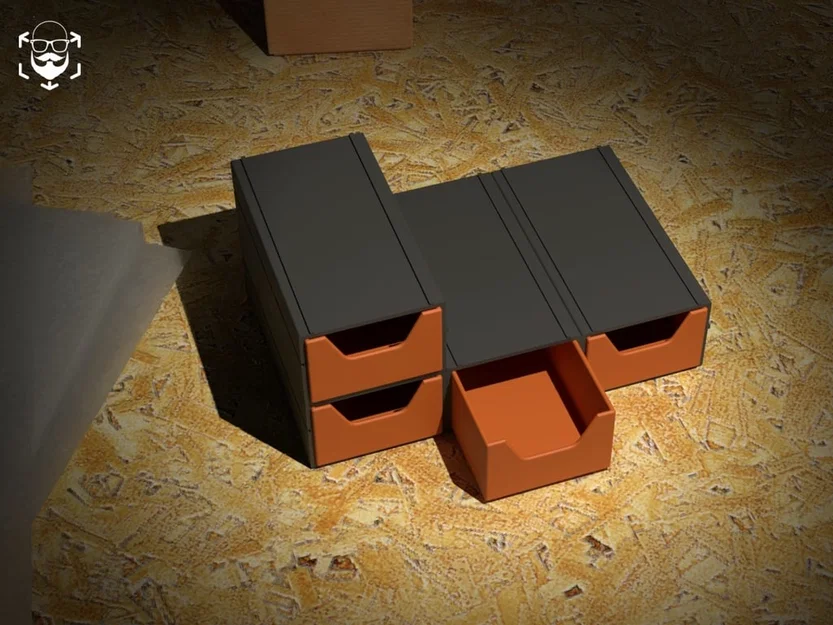

Sắp xếp ốc vít, bu-lông, đai ốc, linh kiện điện tử và các món đồ nhỏ với hệ ngăn kéo module in 3D, được thiết kế xếp chồng và liên kết nhờ cơ cấu trượt dovetail ở cả bốn phía.
Thiết kế gọn gàng, chắc chắn, tối ưu cho in FDM và không cần support.


🔧 Tính năng nổi bật

  • Hệ module: mỗi ngăn kéo có thể nối với ngăn khác theo chiều ngang hoặc dọc.

  • Ray dovetail: cơ chế khóa ổn định, trượt mượt và gần như không rơ.

  • Kích thước gọn: hợp để bàn nguội (workbench), makerspace, garage và phòng lab điện tử.

  • Dễ in: không support, hình học sạch, dung sai ổn định.

  • Thiết kế kiểu kỹ thuật: dựa trên bản vẽ kỹ thuật đầy đủ (đã kèm).

  • Rất hợp đồ nhỏ: linh kiện điện tử, phụ kiện cơ khí, đồ mô hình.


📐 Kích thước chính

(Trích từ bản vẽ kỹ thuật)

  • Bề rộng module: 109.8 mm

  • Chiều cao: 60 mm

  • Chiều sâu: 40 mm

  • Không gian trong ngăn kéo: 105.8 × 34.8 mm

  • Bo góc (fillet): R5

  • Góc dovetail: 118.6°


🖨 Thiết lập in khuyến nghị

  • Vật liệu: PLA hoặc PETG

  • Layer height: 0.2 mm

  • Walls: 3–4

  • Infill: 15–25%

  • Supports: không cần

  • Hướng đặt khi in:

    • Ngăn kéo: để mặt trước hướng lên

    • Thân: in ray dovetail theo phương ngang


🧩 Gợi ý ứng dụng

  • Cất ốc, đai ốc, long đền (washer)

  • Linh kiện điện tử (LED, điện trở, jumper)

  • Chi tiết mô hình và đồ hobby

  • Phụ kiện máy in 3D

  • Dụng cụ nhỏ và đồ sửa chữa lặt vặt


🔍 Từ khóa SEO

ngăn kéo module, ngăn kéo xếp chồng, khay/organizer in 3d,
lưu trữ workbench, organizer dụng cụ, lưu trữ đồ cơ khí,
ngăn kéo linh kiện điện tử, hệ ngăn kéo dovetail,
organizer đồ nhỏ, lưu trữ in 3d, hệ lưu trữ module


📄 Tóm tắt (Trường “Summary” của Thingiverse)

Ngăn kéo module in 3D với liên kết trượt dovetail. Có thể xếp chồng theo mọi hướng. Rất hợp để sắp xếp đồ cơ khí nhỏ và linh kiện điện tử. In không cần supports.
