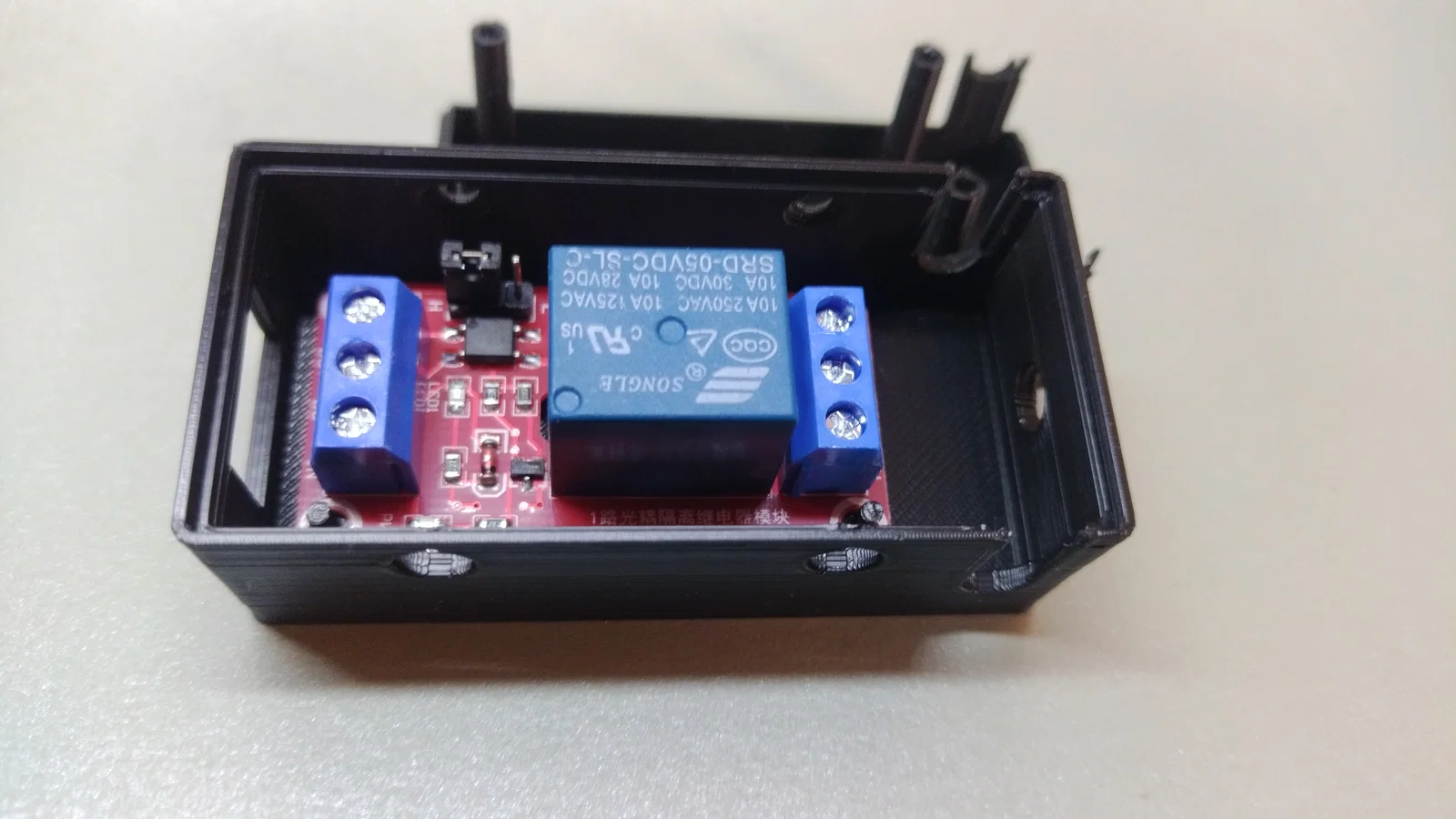

Hộp đựng relay cơ 5V cho Elegoo Phecda

Bo mạch của máy Elegoo Phecda có hỗ trợ tính năng air assist tự động. Tuy nhiên, vì đây là dòng máy laser giá rẻ nên nhà sản xuất không tích hợp sẵn. May mắn là mình tìm thấy một bài viết trên Reddit hướng dẫn cách tự nâng cấp tại đây:

https://www.reddit.com/r/ELEGOOPHECDA/comments/17402qd/automatic_air_assist/?rdt=55164

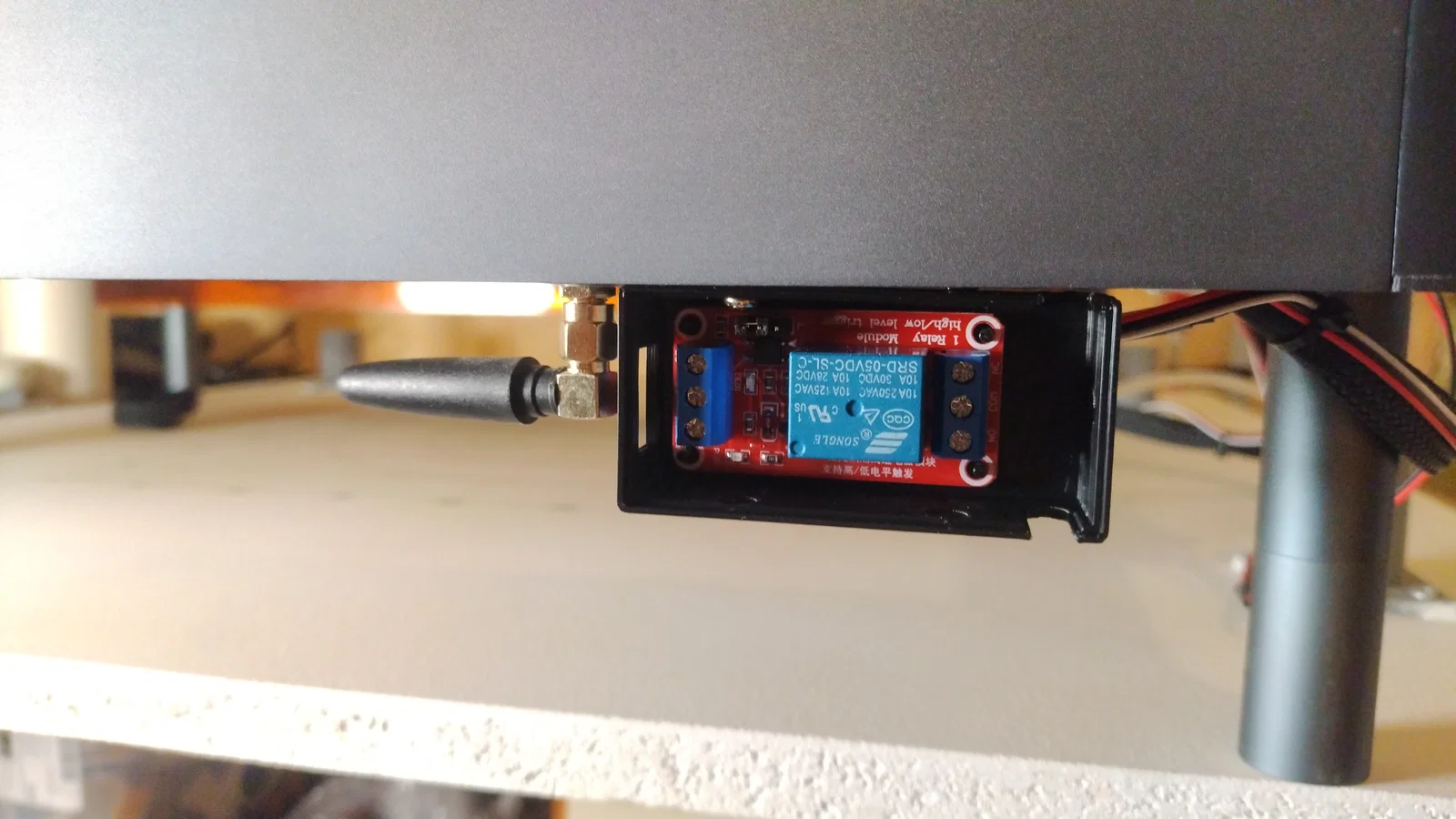

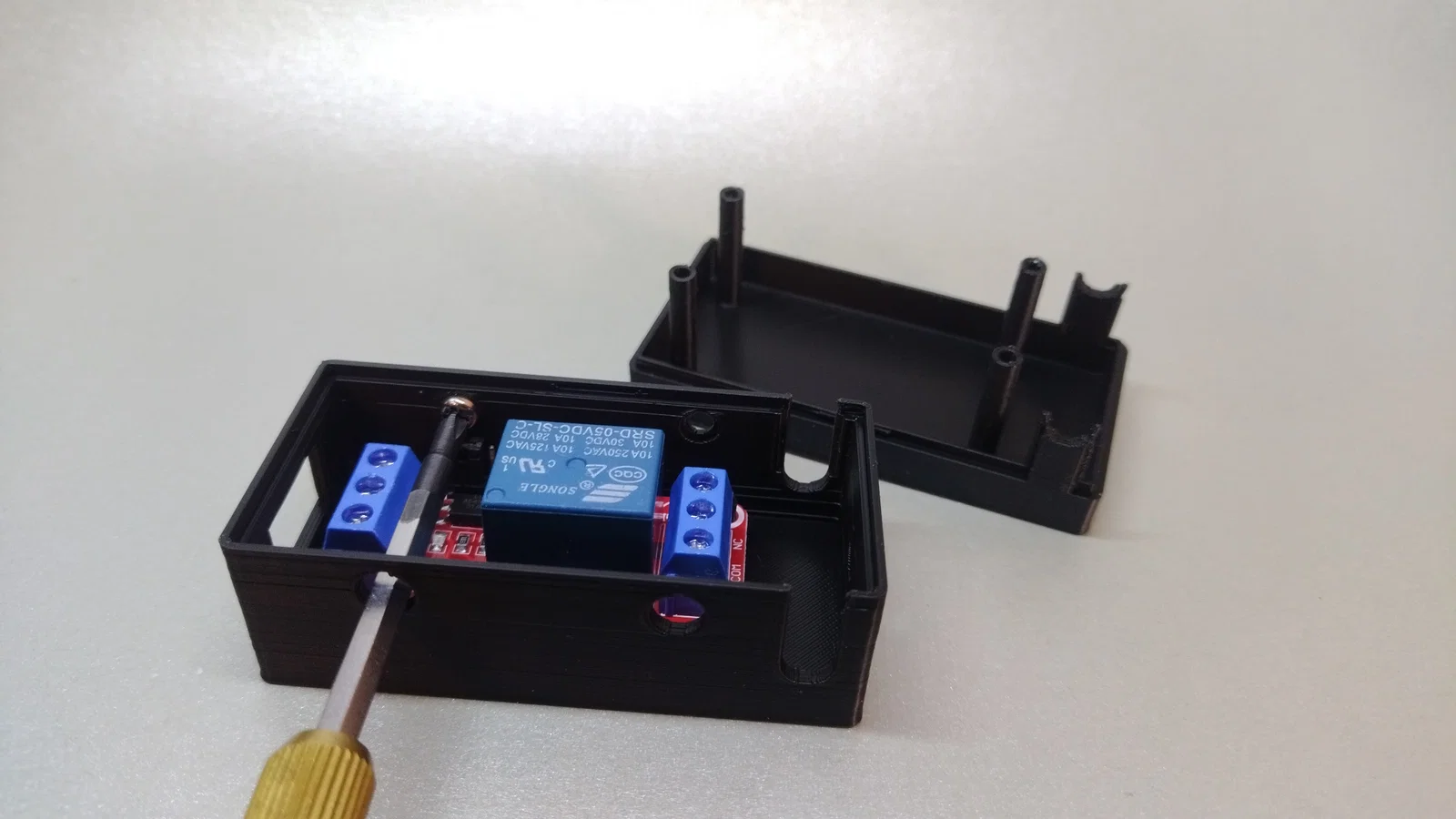

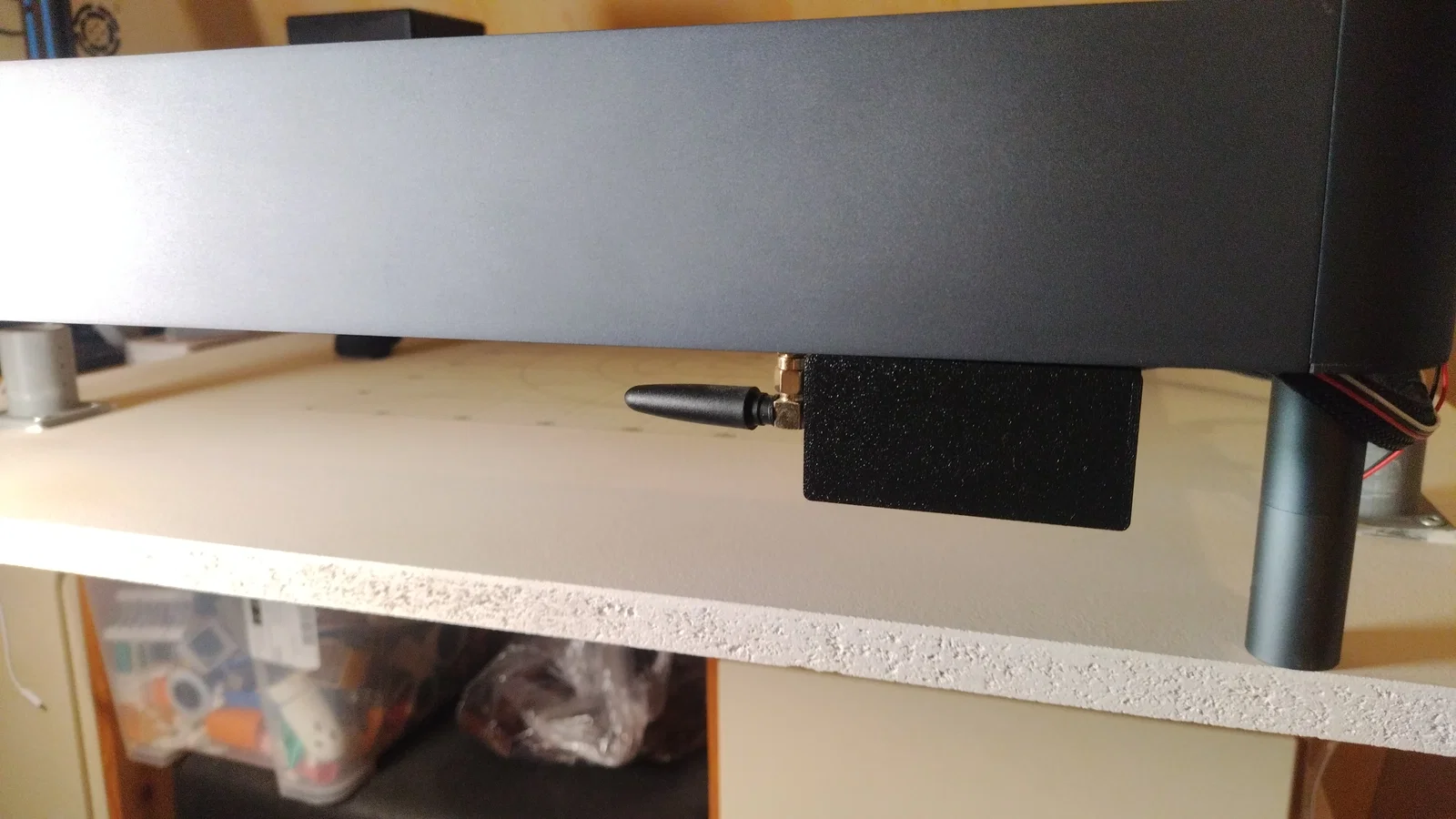

Bạn có thể gắn hộp đựng relay này bằng ốc vít zin ở mặt dưới khung máy, phía bên phải ăng-ten wifi (hãy dùng tuốc nơ vít nhỏ, nhớ tháo và vặn lại từng con một nhé!). Các lỗ lớn hơn là để đưa tuốc nơ vít xuyên qua, còn lỗ nhỏ là để bắt vít (xem ảnh minh họa). Hoặc nếu muốn, bạn cứ dùng băng dính hai mặt để dán nó ở phía bên trái cũng được.

Mình có gửi kèm cả phần nắp trên nguyên bản để các bạn tiện sử dụng nhé! ;)

Lưu ý: Mình chỉ chia sẻ file thiết kế hộp đựng relay này thôi, không gì thêm! Mọi thao tác can thiệp vào máy laser đều do bạn tự chịu trách nhiệm về rủi ro nhé! Để biết hướng dẫn chi tiết, hãy xem link phía trên.

Thông số in:

• Độ dày lớp in (layer height): 0.2 mm
• Số lớp tường (walls/perimeters): 2
• Độ lấp đầy (infill): 100%
• Bật thiết lập bridge (bridging)
