Hộp Relay 5V Air Assist cho Elegoo Phecda (Elegoo Phecda Air Assist 5V Relay Box)

Mô tả

Mình đã cài bản mod để điều khiển bơm air‑assist trực tiếp từ LightBurn trên máy laser Elegoo Phecda 20W của mình. Nâng cấp này được mô tả rất rõ trên trang Reddit: https://www.reddit.com/r/ELEGOOPHECDA/comments/17402qd/automatic_air_assist/?rdt=55164

Ban đầu mình in cái hộp do kolobo thiết kế.

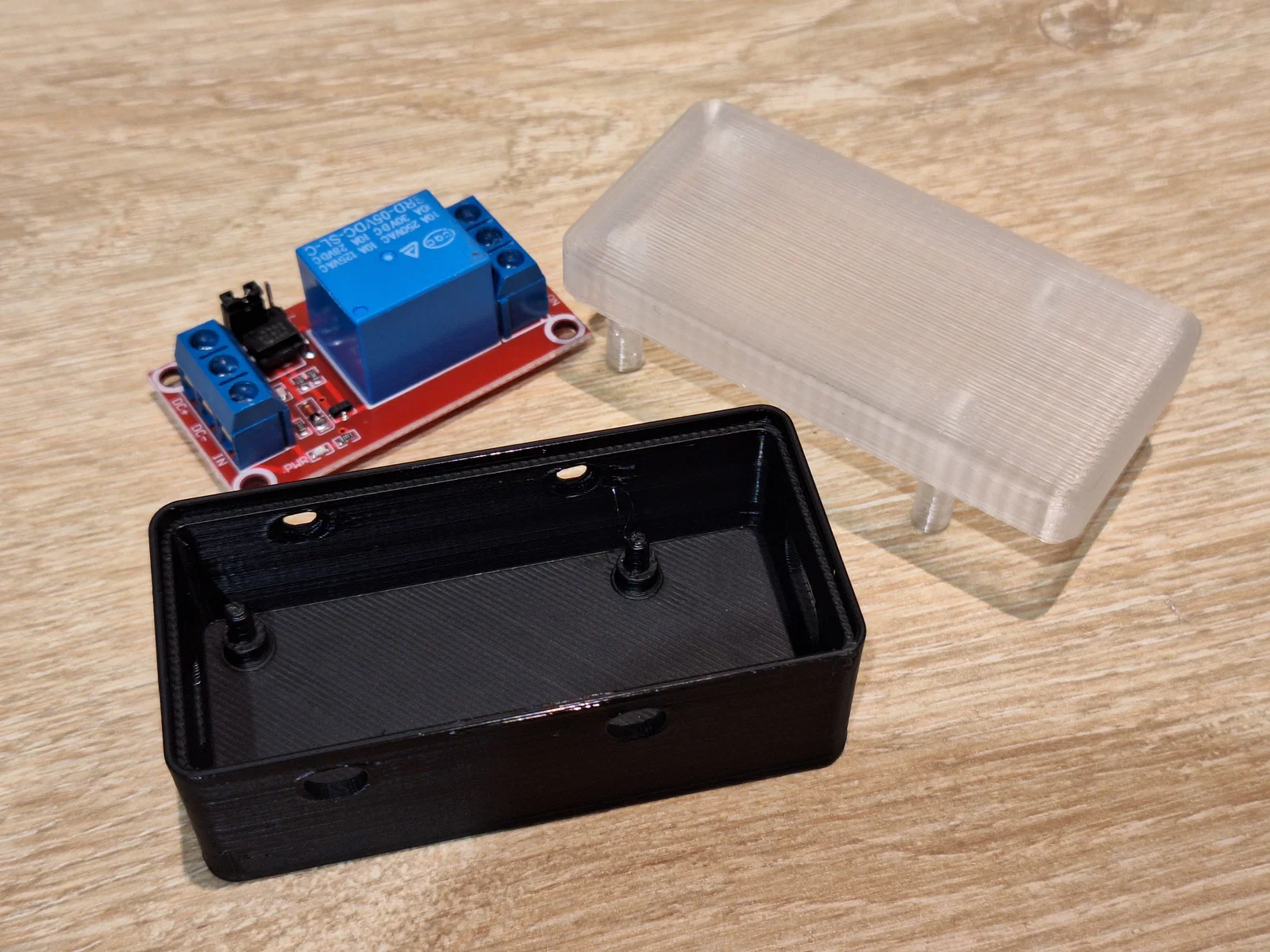

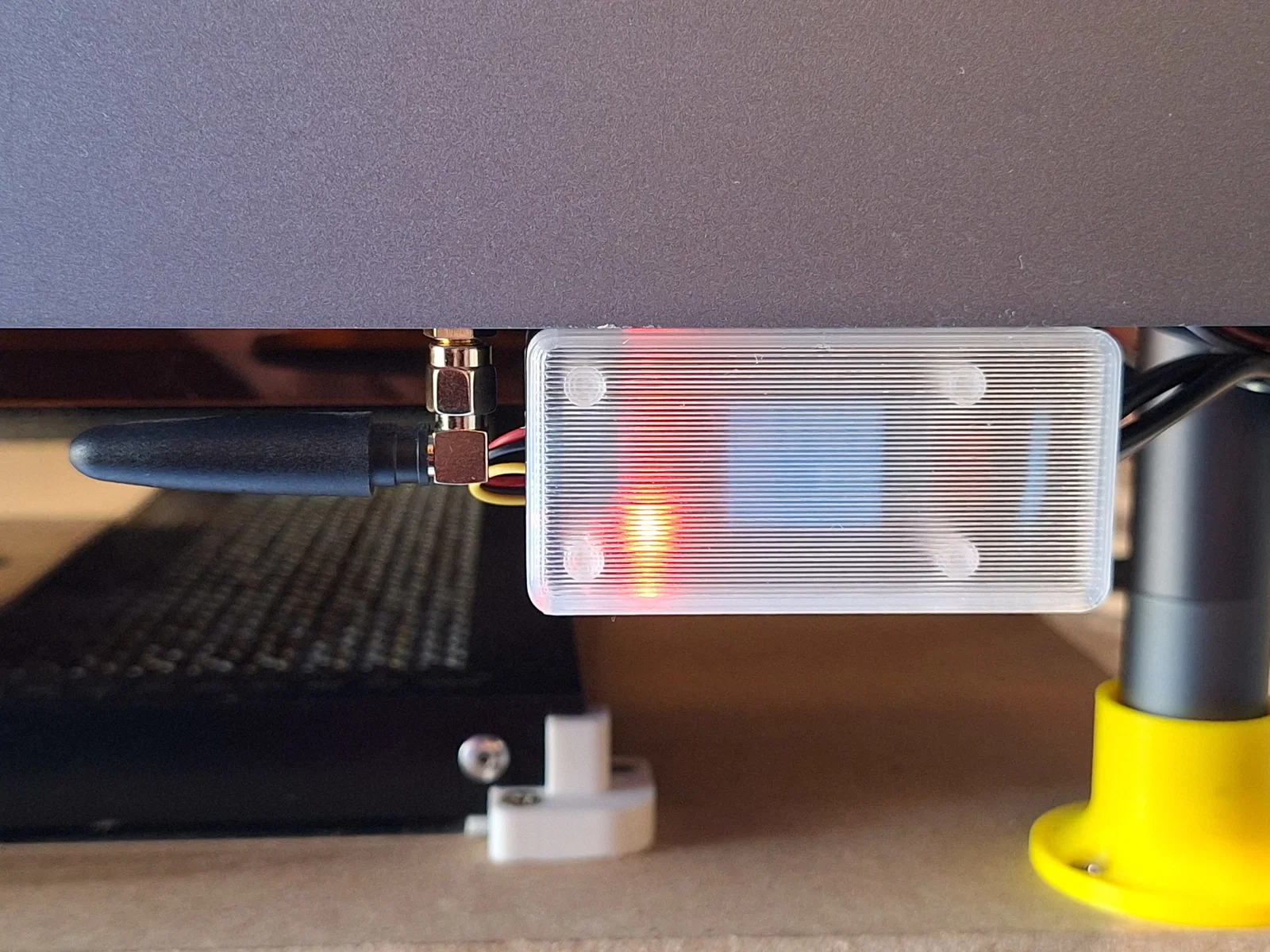

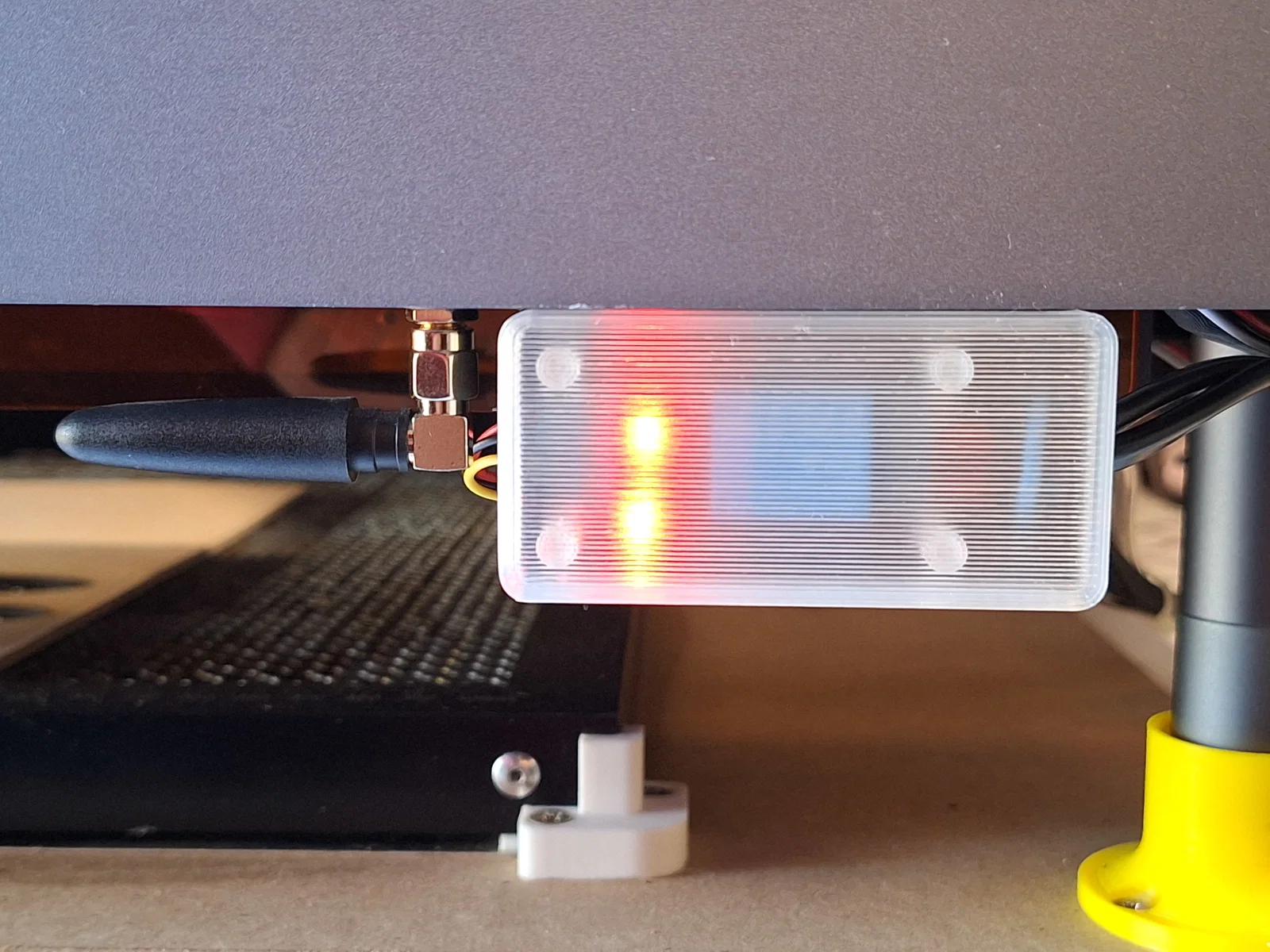

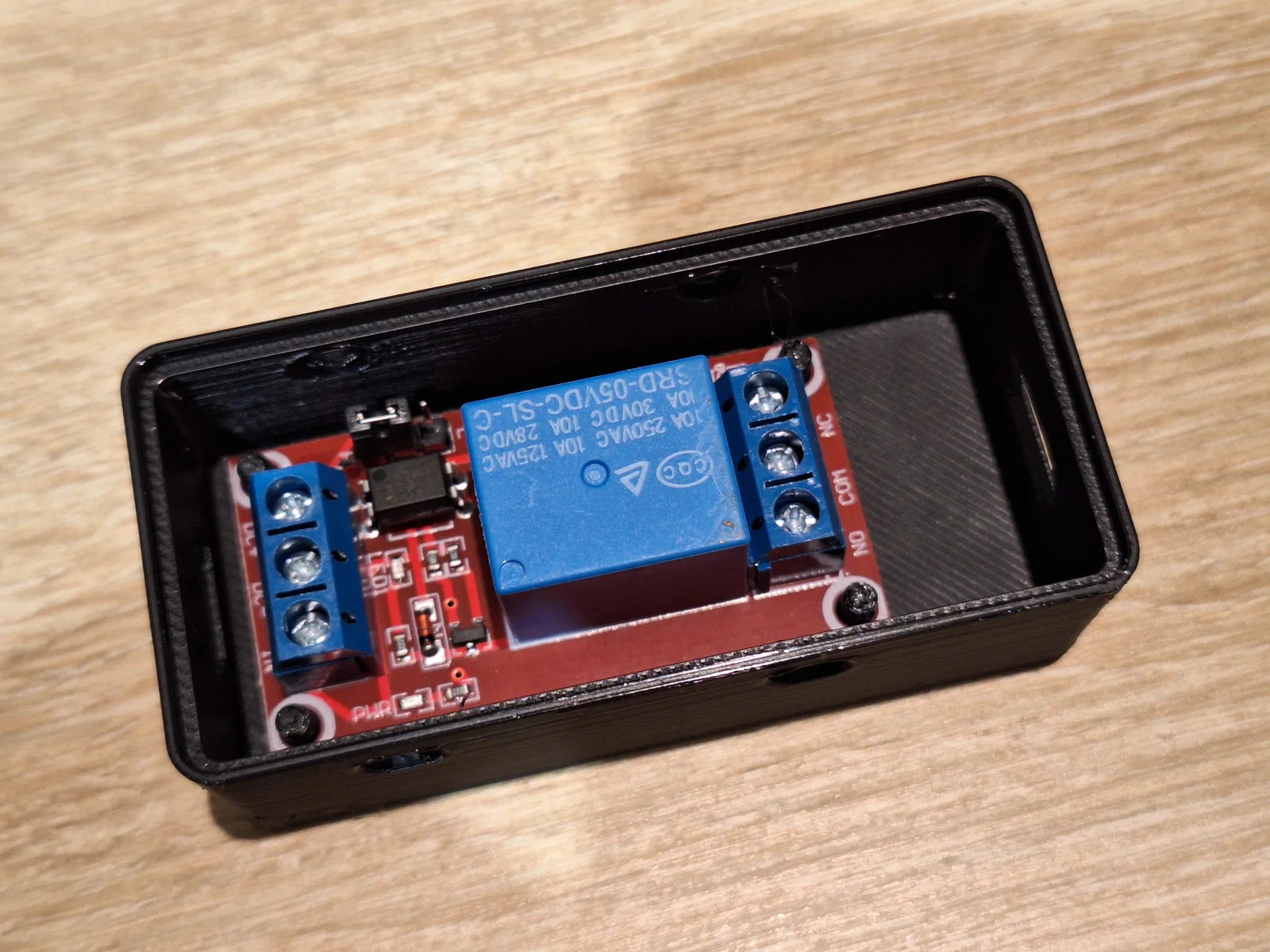

Nhưng sau đó mình quyết định thiết kế lại một cái: trước hết là để chừa thêm không gian bên trong hộp cho việc đấu nối dây dễ hơn, rồi cải thiện độ khít và cơ chế gài/khóa của nắp. Phần nắp cũng được thiết kế để in bằng vật liệu trong suốt, nhằm nhìn được LED báo trạng thái từ bên ngoài hộp.

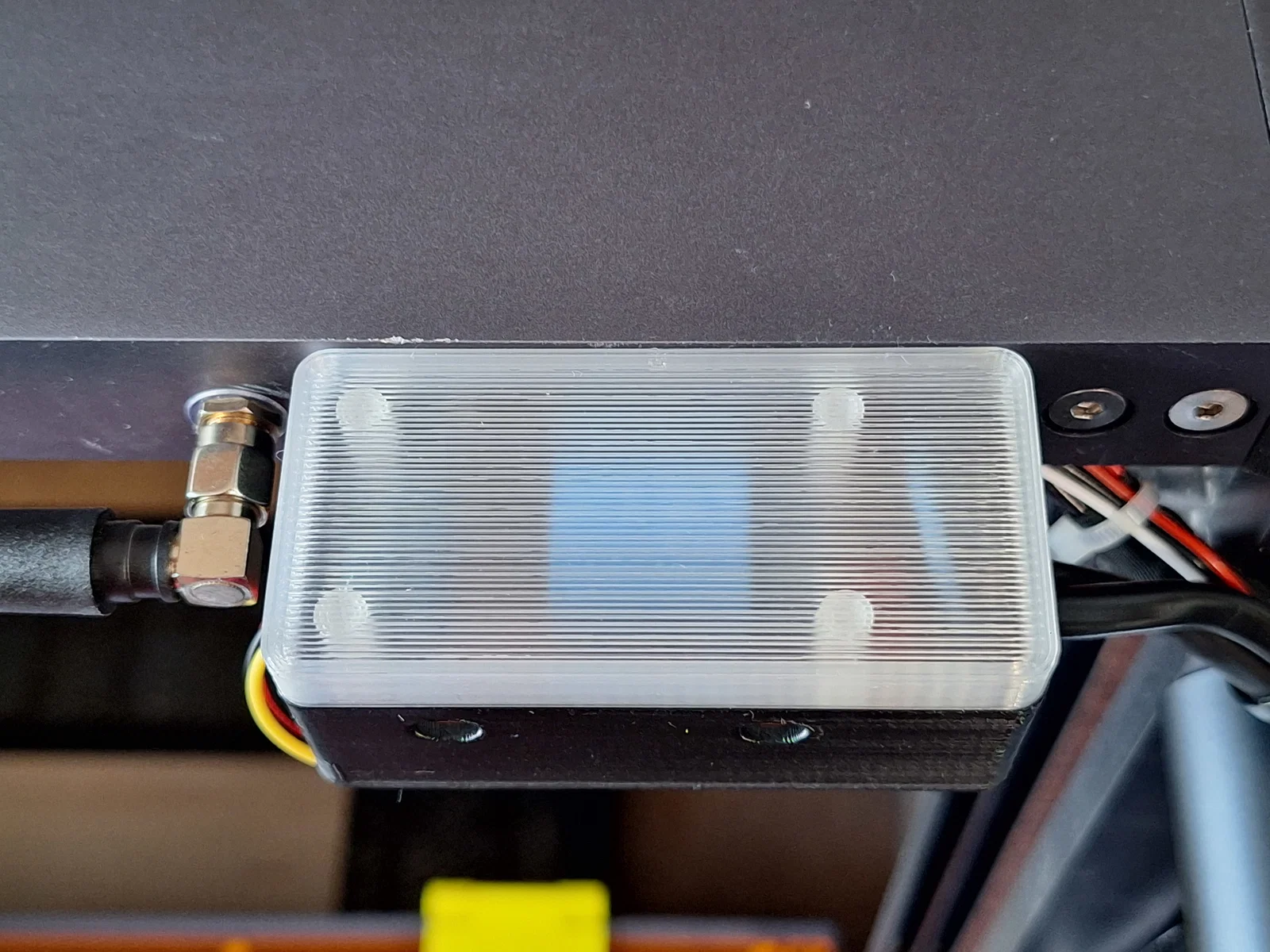

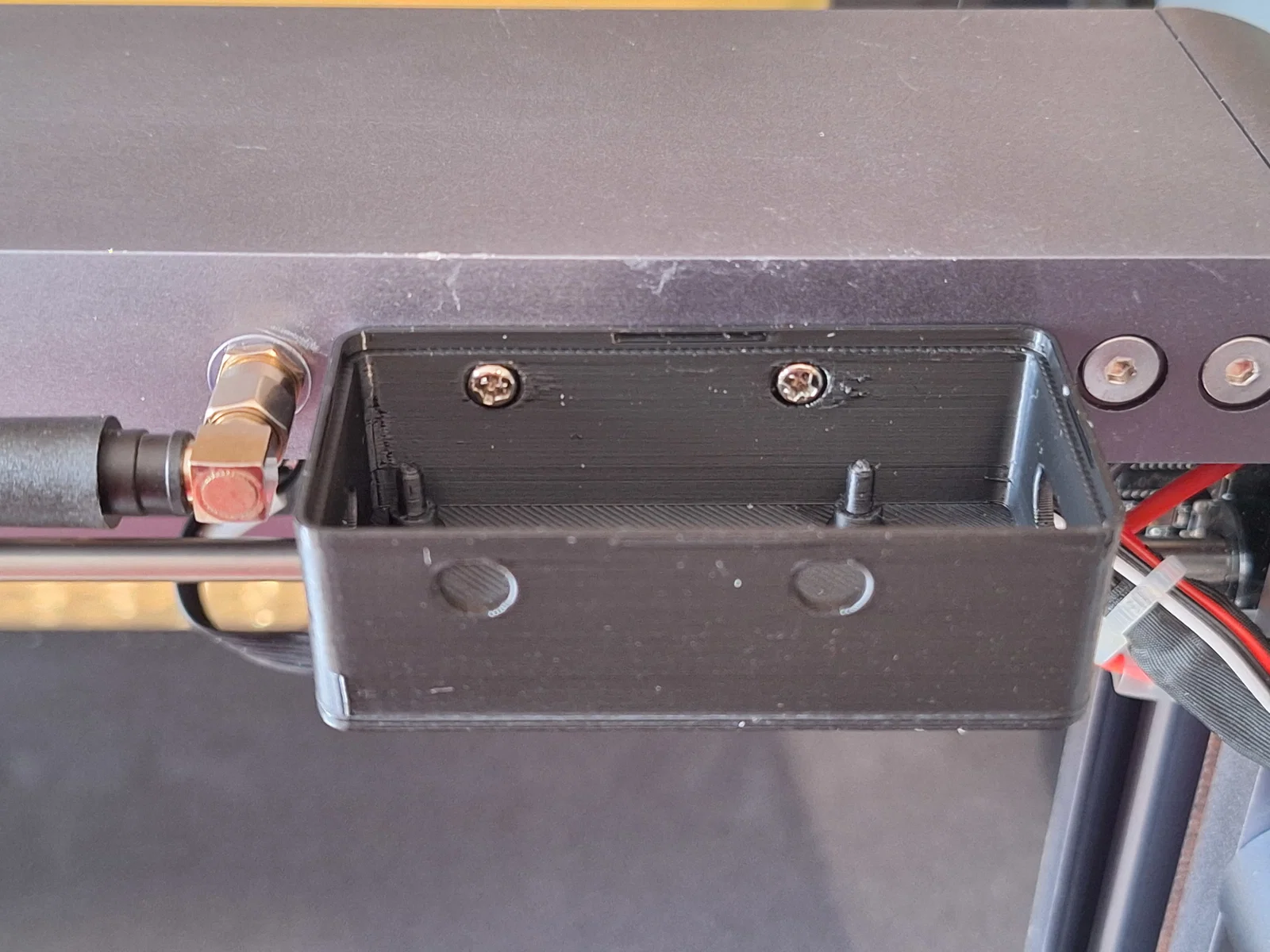

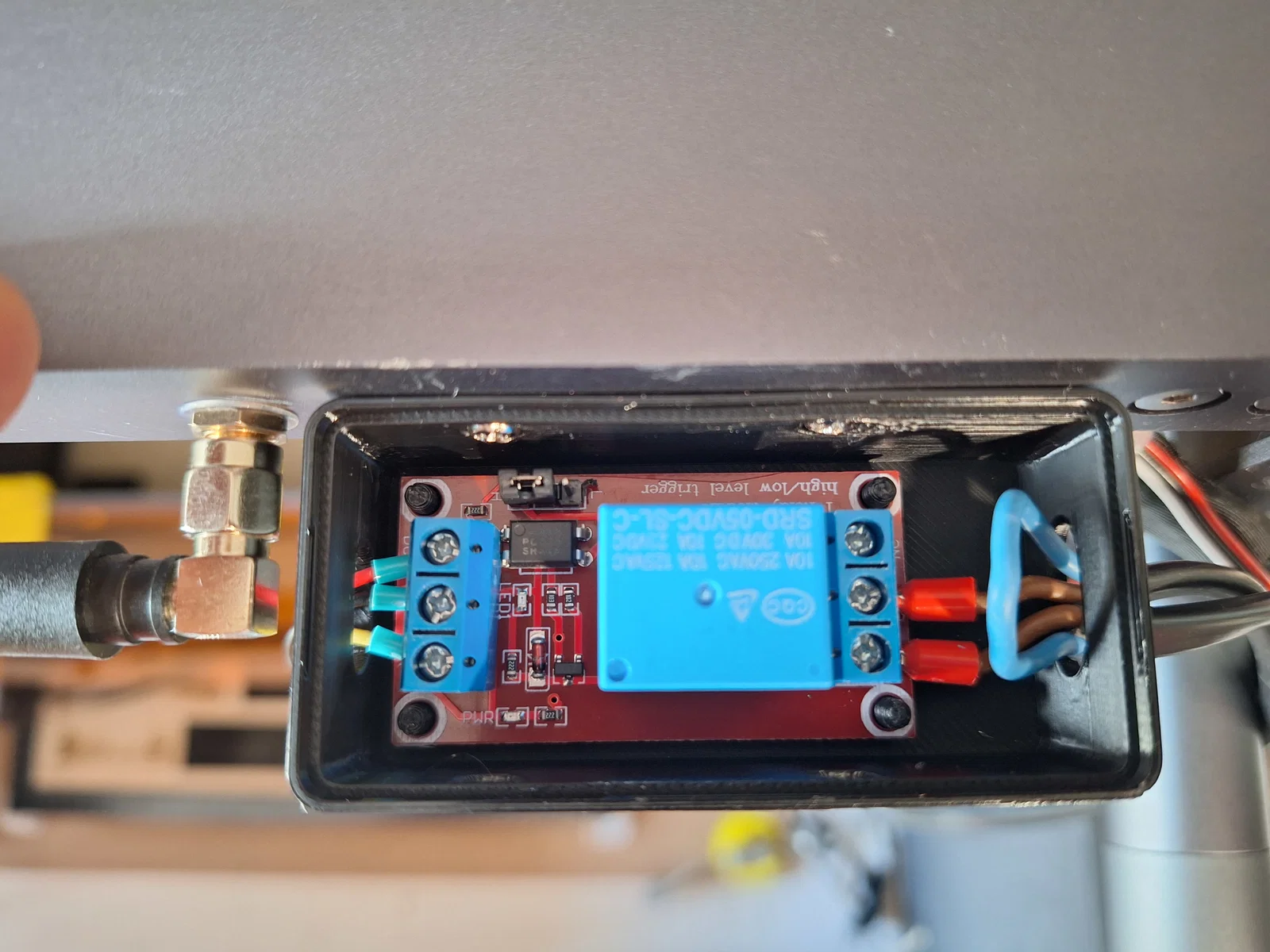

Hộp được bắt cố định vào khung máy laser bằng 2 con ốc có sẵn đang dùng cho cảm biến “Tilt” ở gần anten Wi‑Fi.

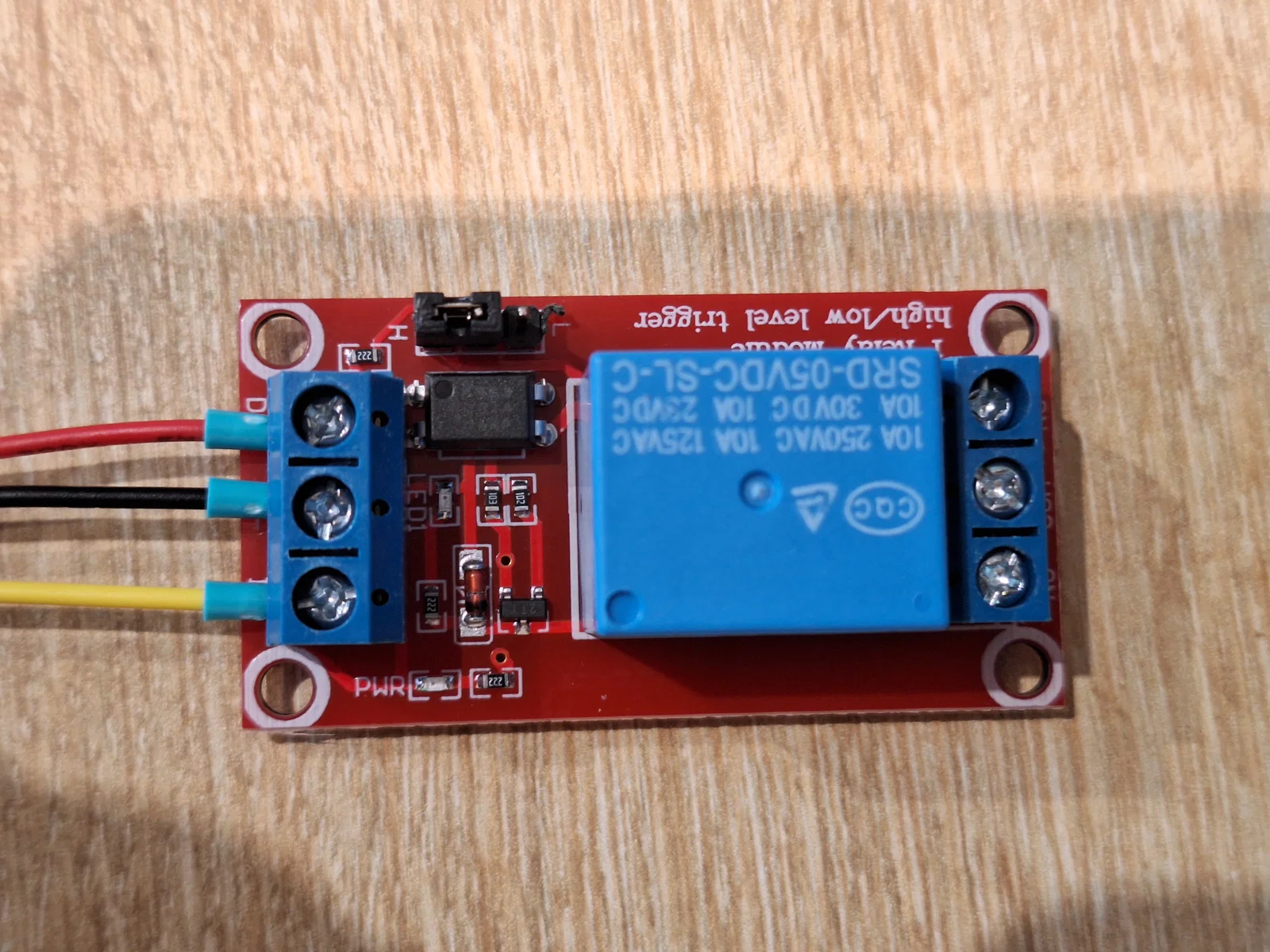

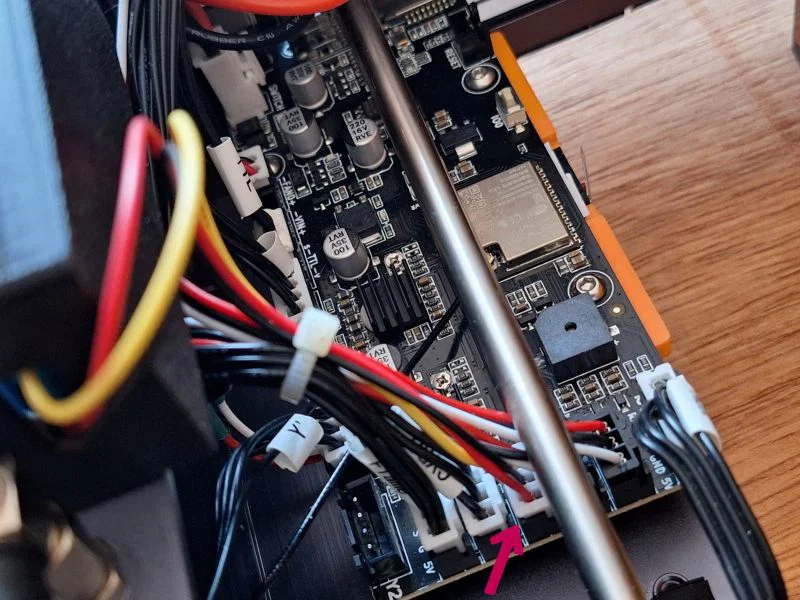

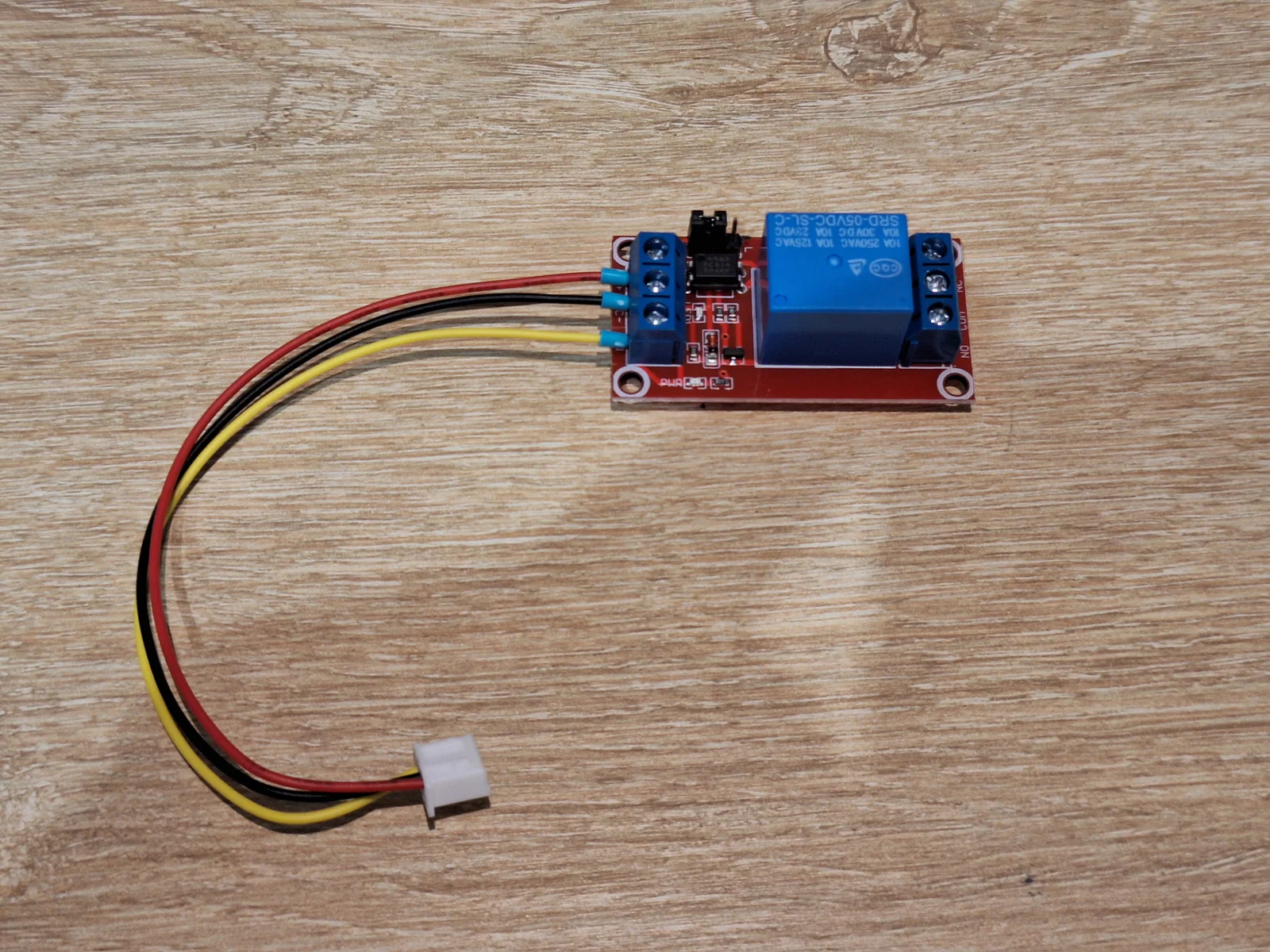

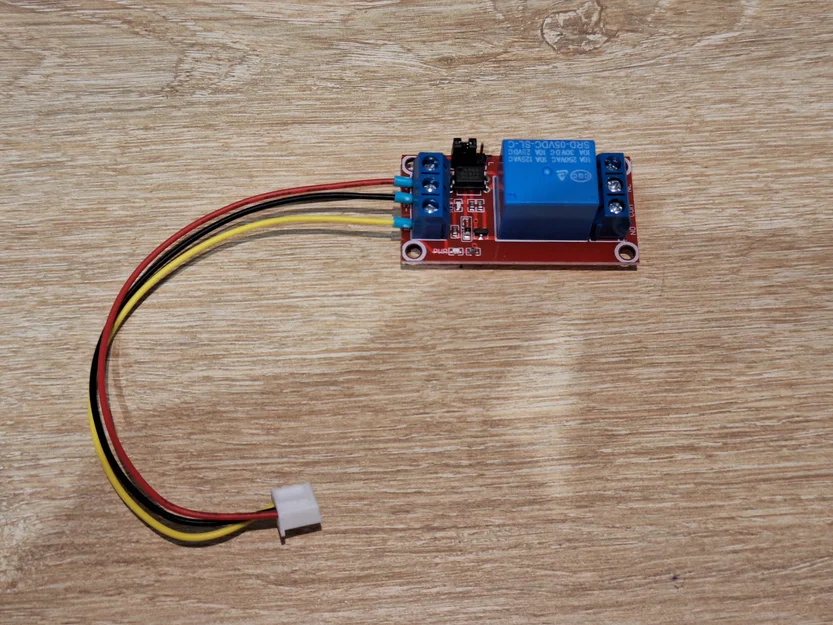

Đi dây thì khá đơn giản và đã được giải thích kỹ trong bài Reddit. Mình sẽ đính kèm vài hình để minh họa.

Hướng dẫn in

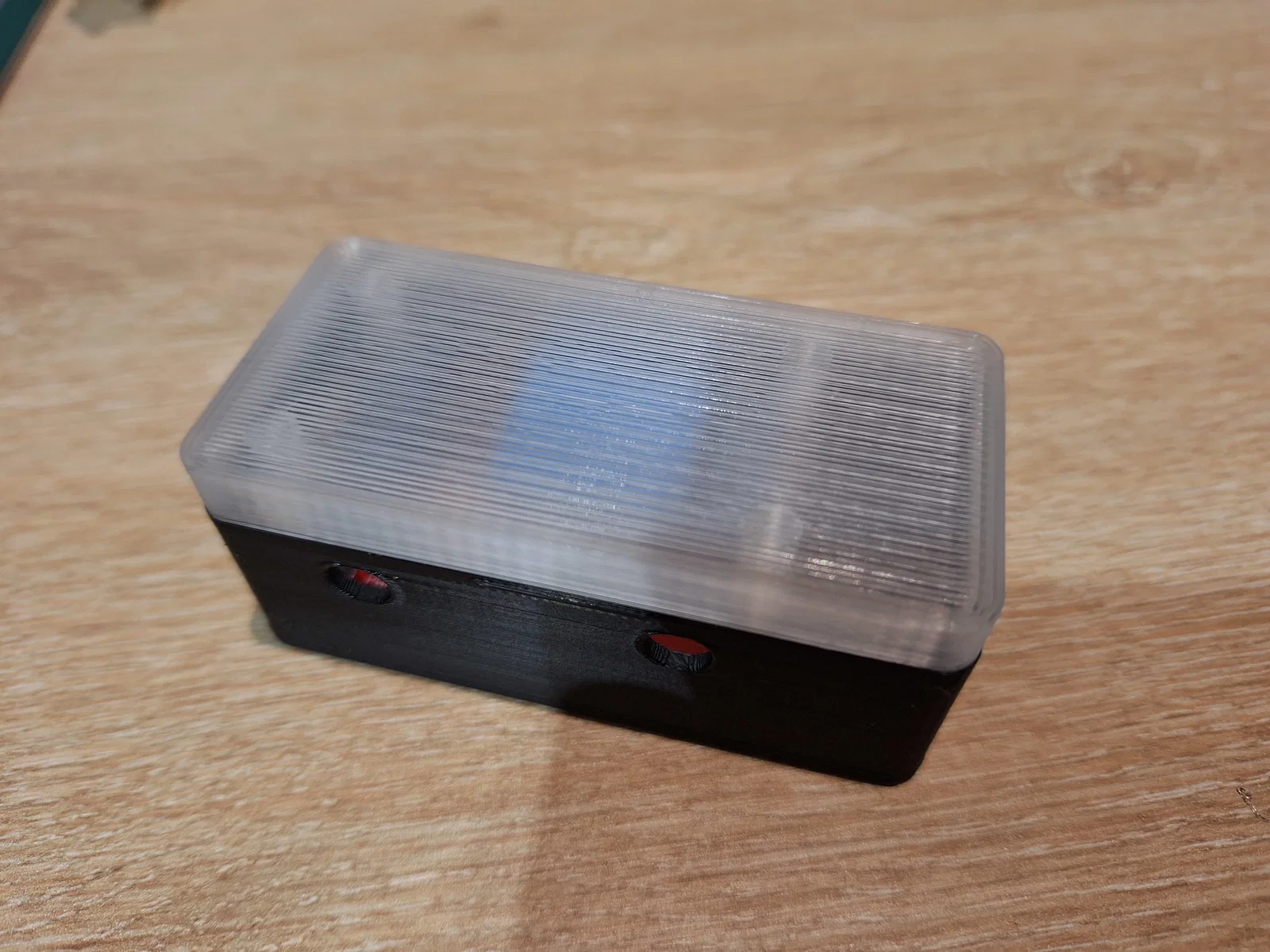

Phần hộp được in bằng Prusament Black PETG, còn phần nắp in bằng PLA trong suốt. Profile in cho hộp dựa trên thông số tiêu chuẩn của PrusaSlicer, nhưng với nắp trong suốt thì profile đã được tối ưu để tăng độ trong. Mình cũng kèm thêm một profile cho nắp dùng Prusament PETG trong trường hợp cần.

Như thường lệ, mình luôn hoan nghênh góp ý và bình luận (và tất nhiên là cả “like”). Cứ thoải mái đăng hình thành phẩm đẹp của bạn.

Chúc bạn in vui!
