Electrolux Hygienic 800 - Adapter chuyển Oval sang Round
Adapter chuyển cổng oval của máy hút bụi Electrolux Hygienic 800 sang ống tròn (OD ⌀35 mm). Bên trong có nut holder cho vít M3 để siết chặt khi fit chưa khít. Khuyến nghị in PLA/PETG, layer 0.2 mm.
Mô tả

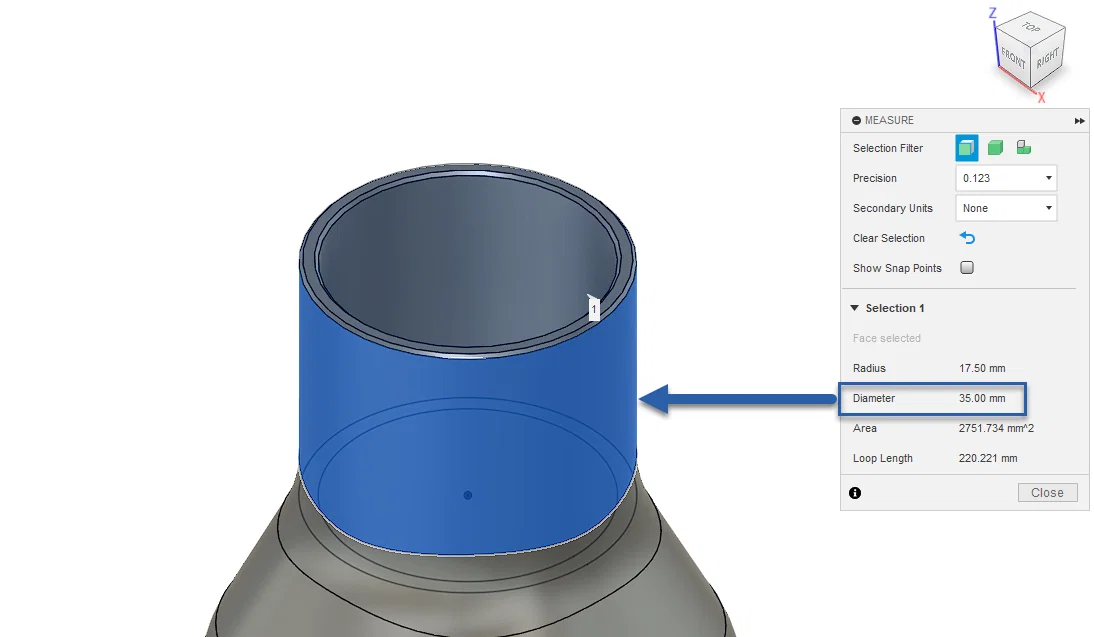

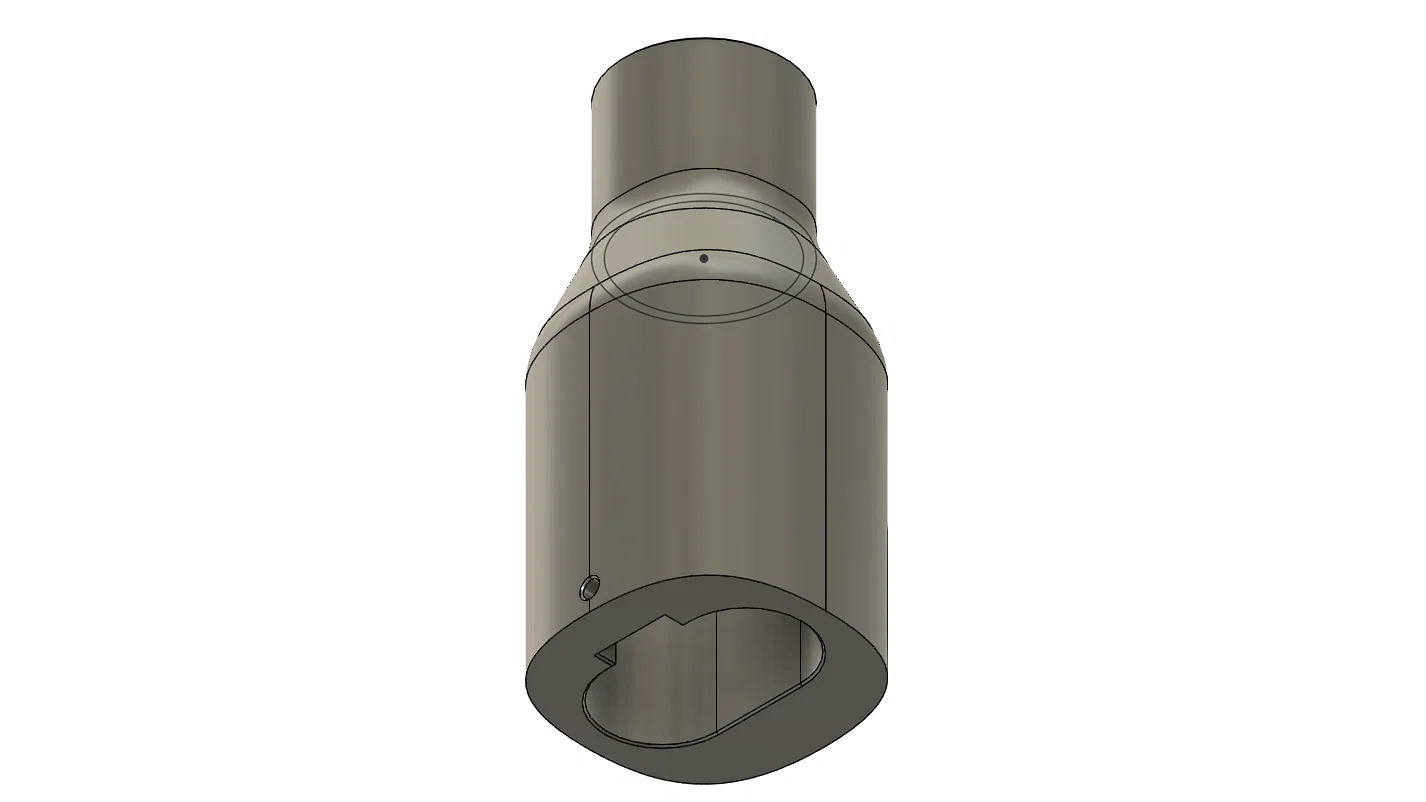

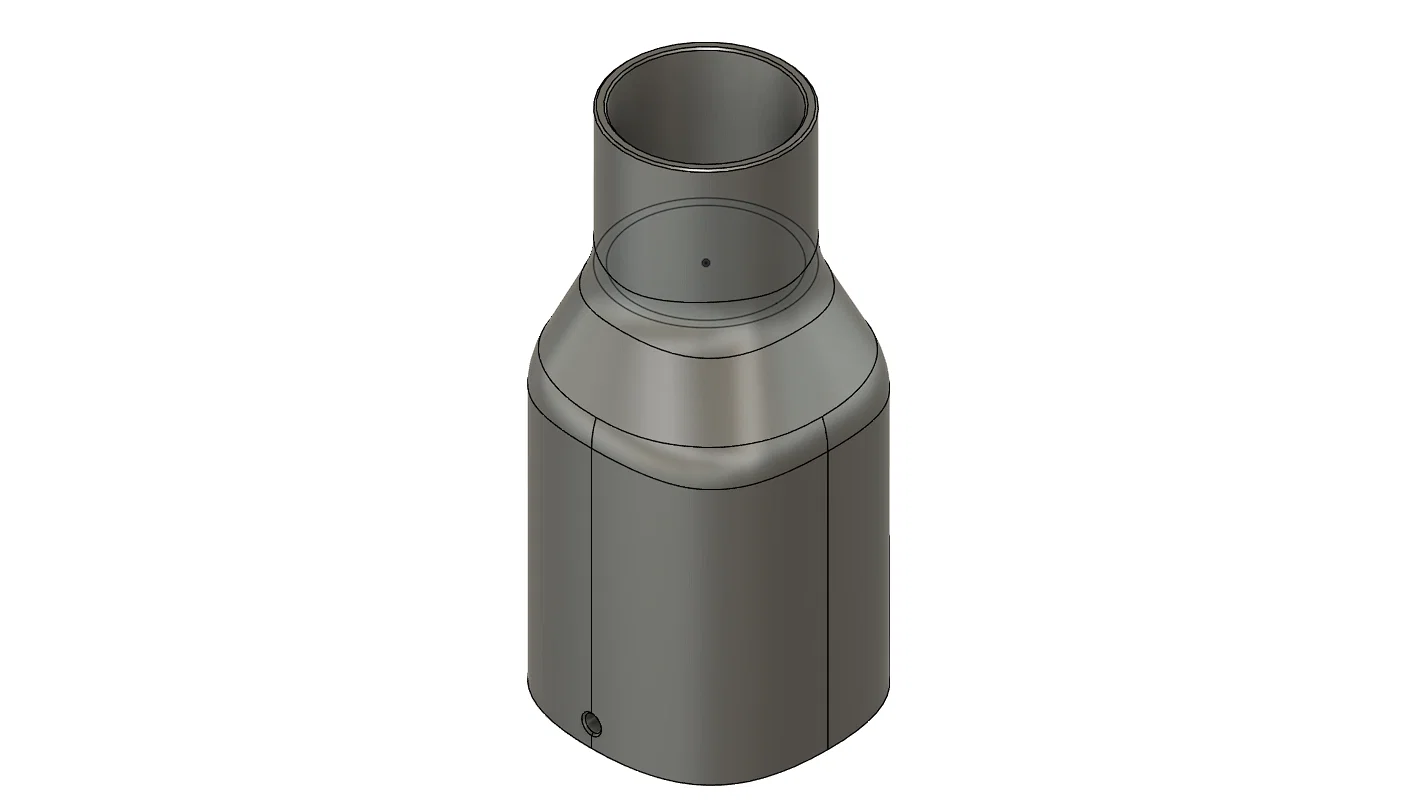

Đây là một adapter cho máy hút bụi Electrolux Hygienic 800, vốn dĩ dùng kiểu kết nối dạng oval. Đôi khi dùng ống tròn sẽ tiện hơn, nên mình thiết kế adapter này để gắn được. Phần tròn có đường kính ngoài ⌀ 35 mm.

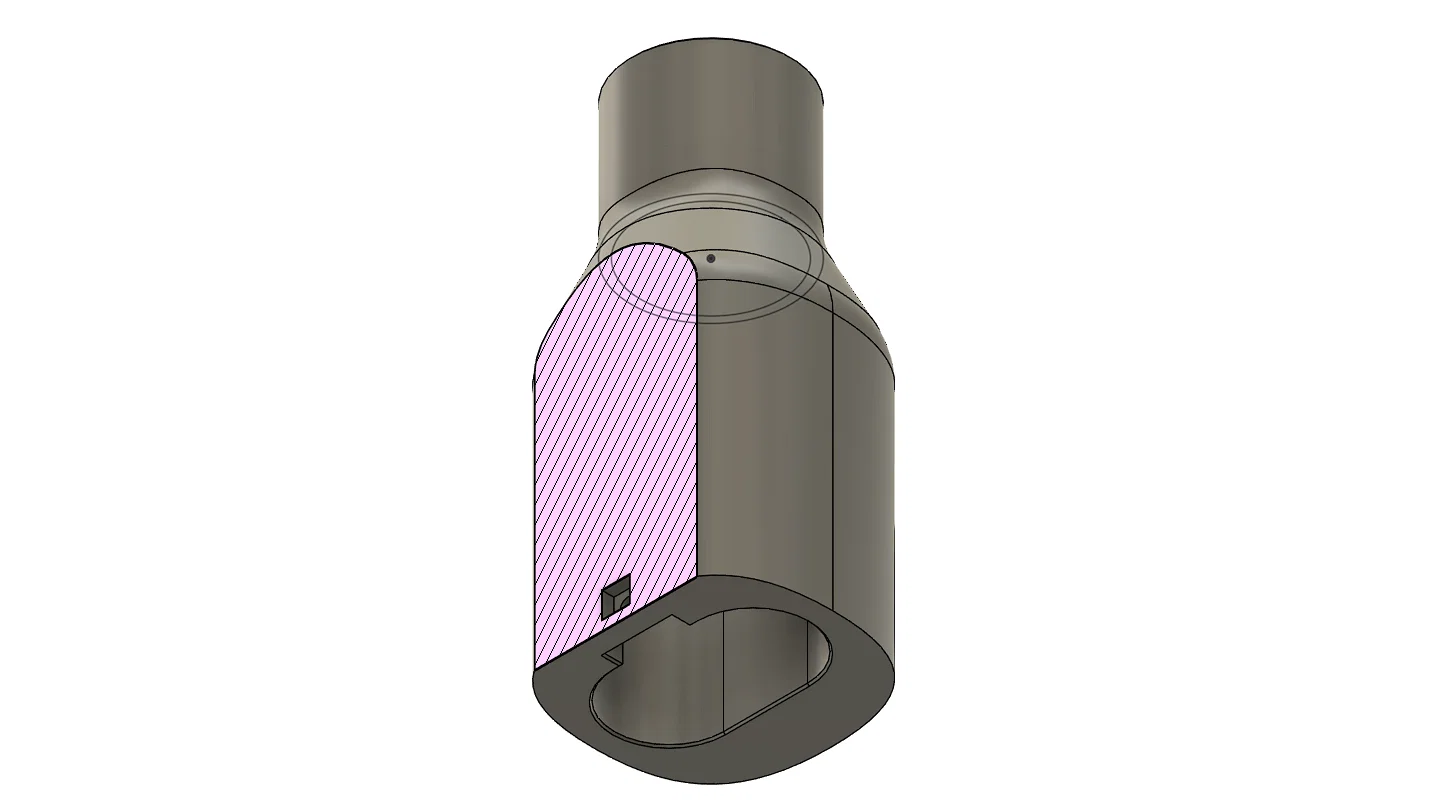

Tính năng đặc biệt: bên trong adapter có sẵn chỗ giữ đai ốc (nut holder) cho vít M3. Nếu món in ra không khít, bạn có thể lắp đai ốc và vặn vít để siết chặt, cố định kết nối cho chắc.
Đây là bản prototype hoạt động, mình dùng thực tế thấy ổn.
Mình in bằng Prusa Mini+ với PrusaSlicer.
Lưu ý: do hiện tượng co rút nhẹ thường gặp khi in, các lỗ bên trong thực tế ra nhỏ hơn một chút so với model 3D, nên khi gắn vào máy hút bụi sẽ rất khít — nhưng vẫn dùng bình thường.
Mình có thể sẽ cập nhật thiết kế trong tương lai khi test thêm.
Khuyến nghị in:
Printer: Prusa Mini+
Slicer: PrusaSlicer
Supports: Không cần
Layer height: khuyến nghị 0.2 mm
Material: PLA hoặc PETG
