Vỏ (Casing) ESP32-WROOM-32U

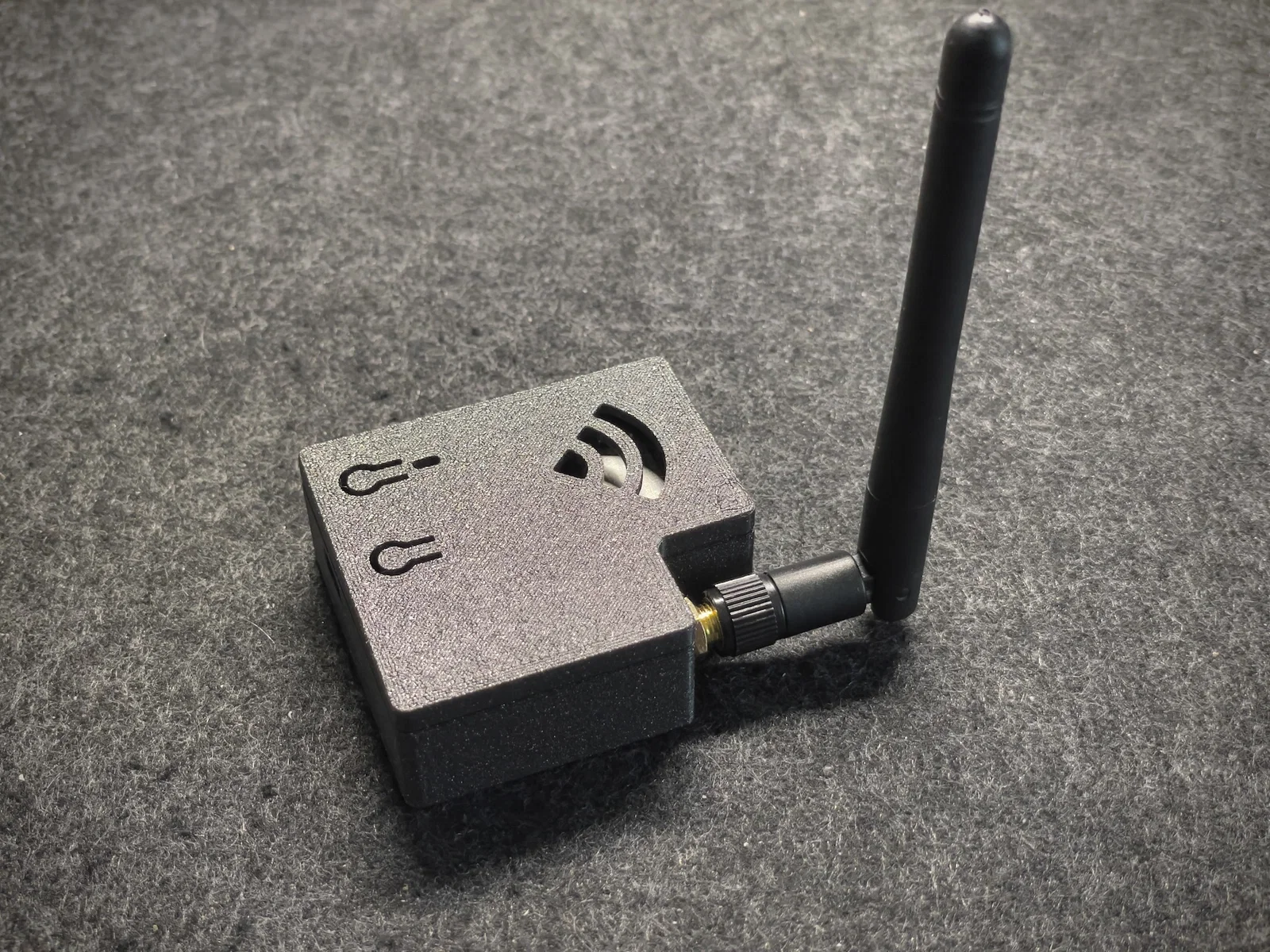

WiFi Repeater dùng ESP32-WROOM-32U

• Sử dụng module ESP32-WROOM-32U để làm WiFi repeater mạnh mẽ.

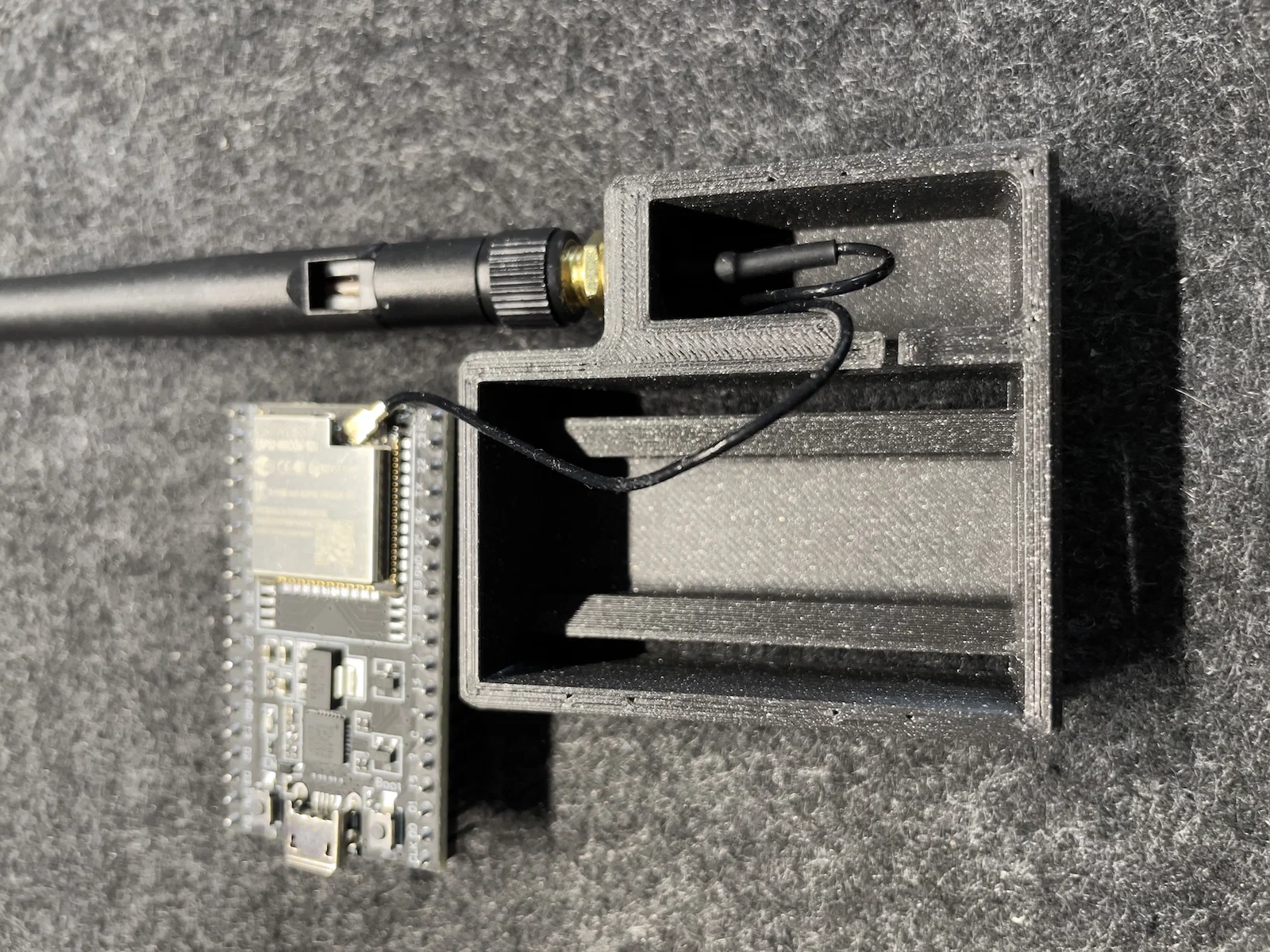

• Tăng cường cường độ tín hiệu nhờ anten ngoài (đầu nối IPEX) để đạt hiệu năng tối ưu.
• Firmware dựa trên ESP32 NAT Router Extended, tham khảo tại:
  • ESP32 NAT Router Extended GitHub

Thiết kế dễ thao tác

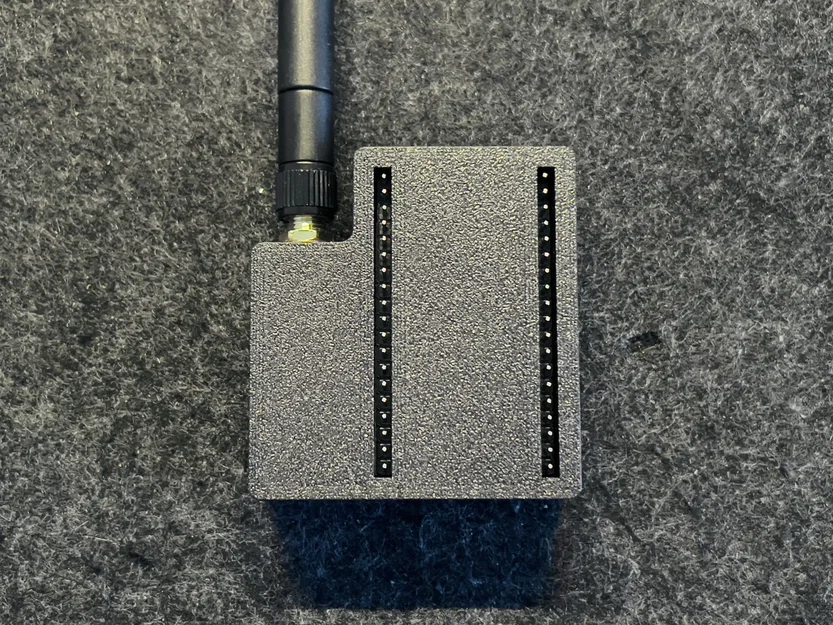

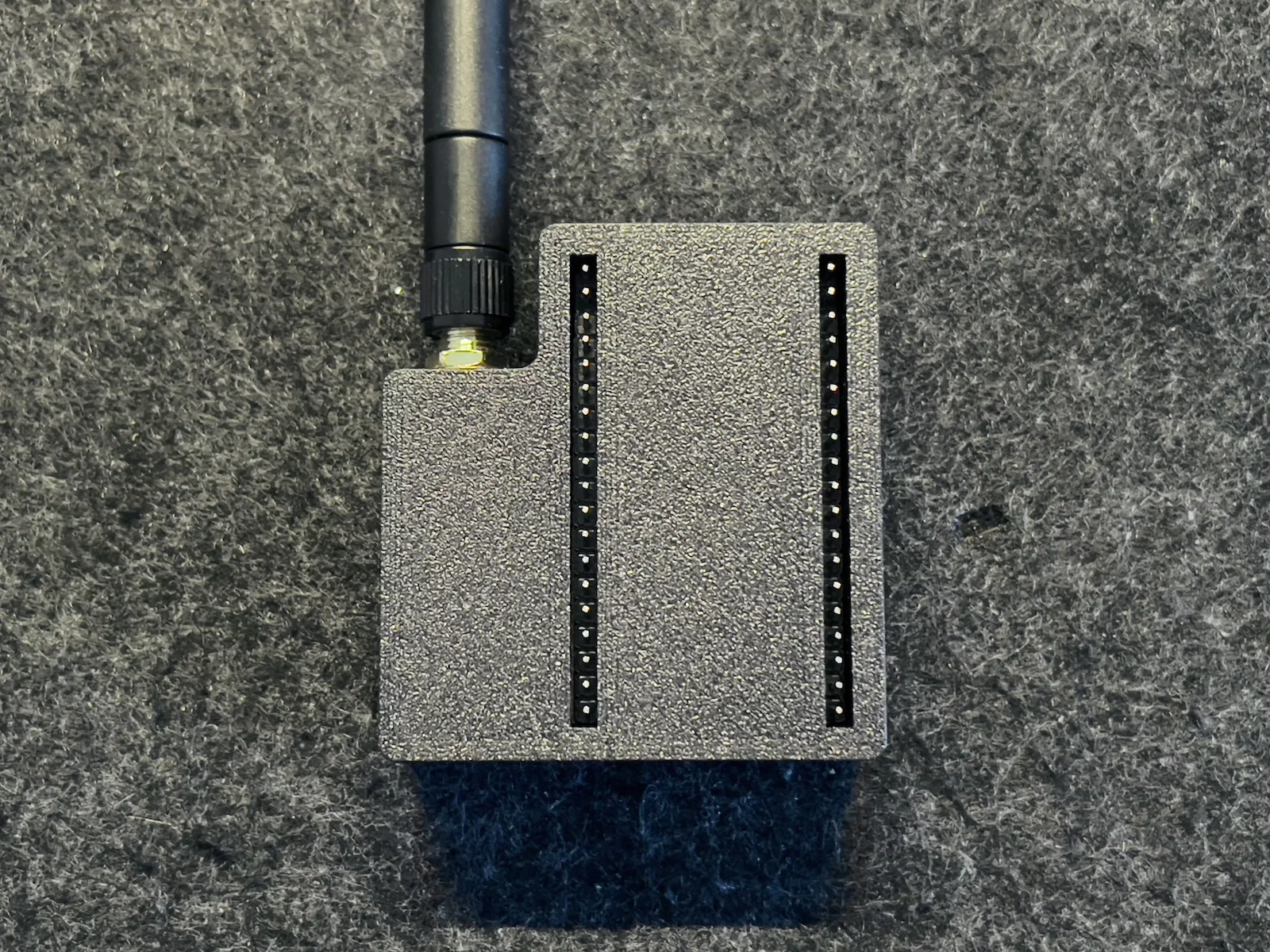

• Vỏ được thiết kế kỹ, có các khe/hở để dễ dàng tiếp cận:
  • Chân pin ESP32 để tuỳ biến và mở rộng.
  • LED báo nguồn để theo dõi trạng thái thiết bị.
  • 2 nút bấm để cấu hình và điều khiển nhanh.
  • Cổng USB để cấp nguồn tiện lợi.

Đóng nắp chắc chắn

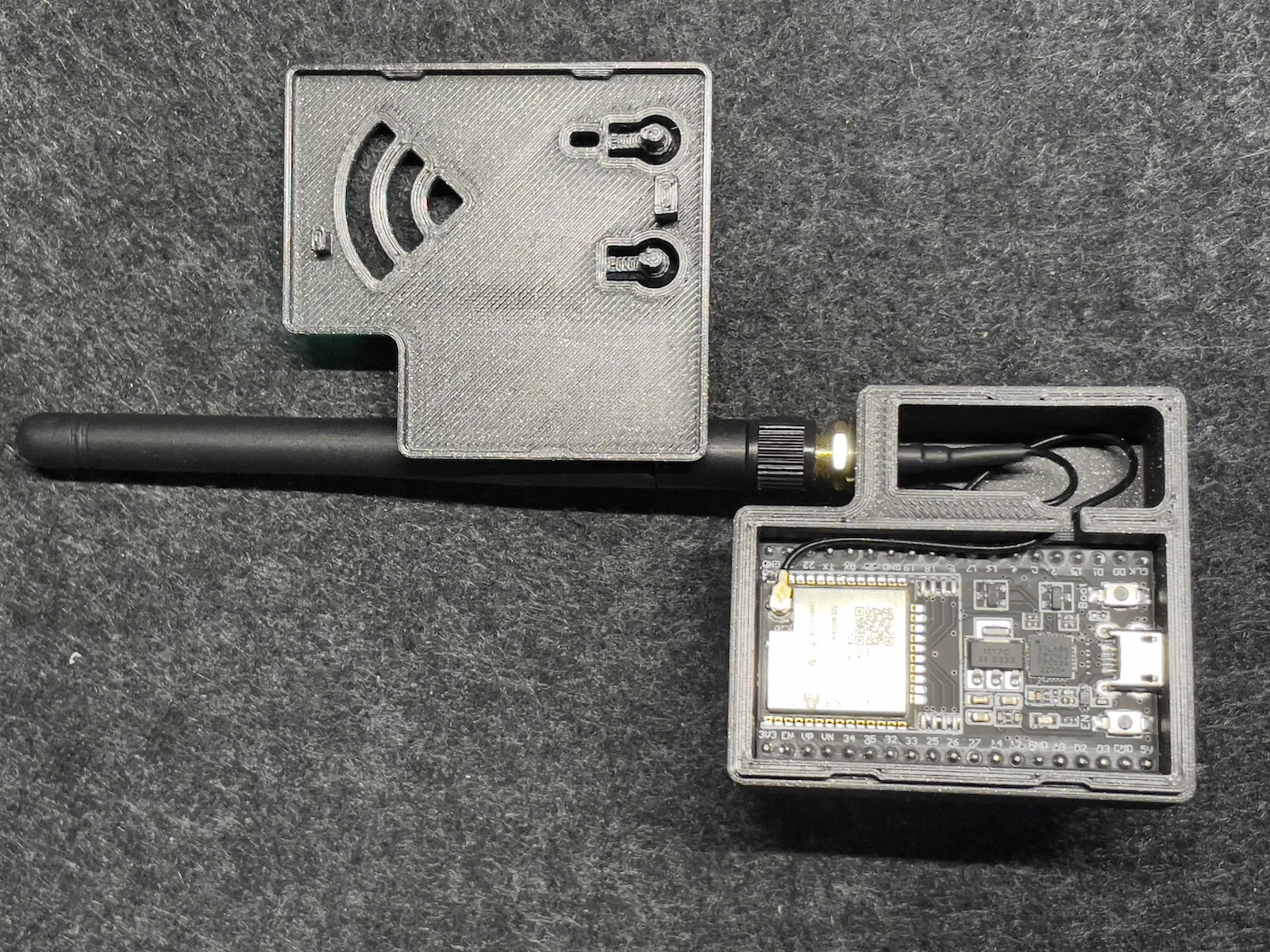

• Khớp gài (snap-fit) giúp đóng vỏ chặt, bảo vệ linh kiện bên trong.

Thông gió tối ưu

• Các lỗ thông gió trên nắp giúp tản nhiệt hiệu quả cho module WiFi khi hoạt động.

Vật tư

• Board ESP32-WROOM-32U: Link mua hàng
  • Dùng module ESP32-WROOM-32U để đảm nhiệm chức năng WiFi repeater.
• Anten WiFi 2.4GHz: Link mua hàng
  • Cải thiện khả năng thu/phát tín hiệu để WiFi ổn định hơn.

In 3D

• Thiết kế chính xác để linh kiện lắp vừa khít.
• Nhớ cân chỉnh (calibrate) máy in 3D cho ổn.
• In với nozzle 0.4mm, layer height 0.20mm, 4 perimeters, 4 bottom layers, 6 top layers. Không cần support. Tuỳ cấu hình thực tế mà chỉnh lại cho phù hợp.
