Vỏ ESP32-WROOM-32U (Remix) có giá đỡ màn hình

Mình có tìm được một cái case trên đây mà mình rất ưng (của @loiseaucreatif). Thiết kế rất ngon, nhưng mình muốn có chỗ để gắn cái màn hình 2.25\” (DIYUSER TFT LCD ST7789 76*284) mình mua để đi chung với con ESP32-WROOM-32U.

Mình chưa từng dùng phần mềm CAD bao giờ, nên đây là lần đầu mình thử remix và cũng là lần đầu dùng FreeCAD. Mình mò mẫm thử tới thử lui, xoay tới xoay lui cũng vài (trăm) lần rồi mới ra được cái gì đó coi tạm ổn.

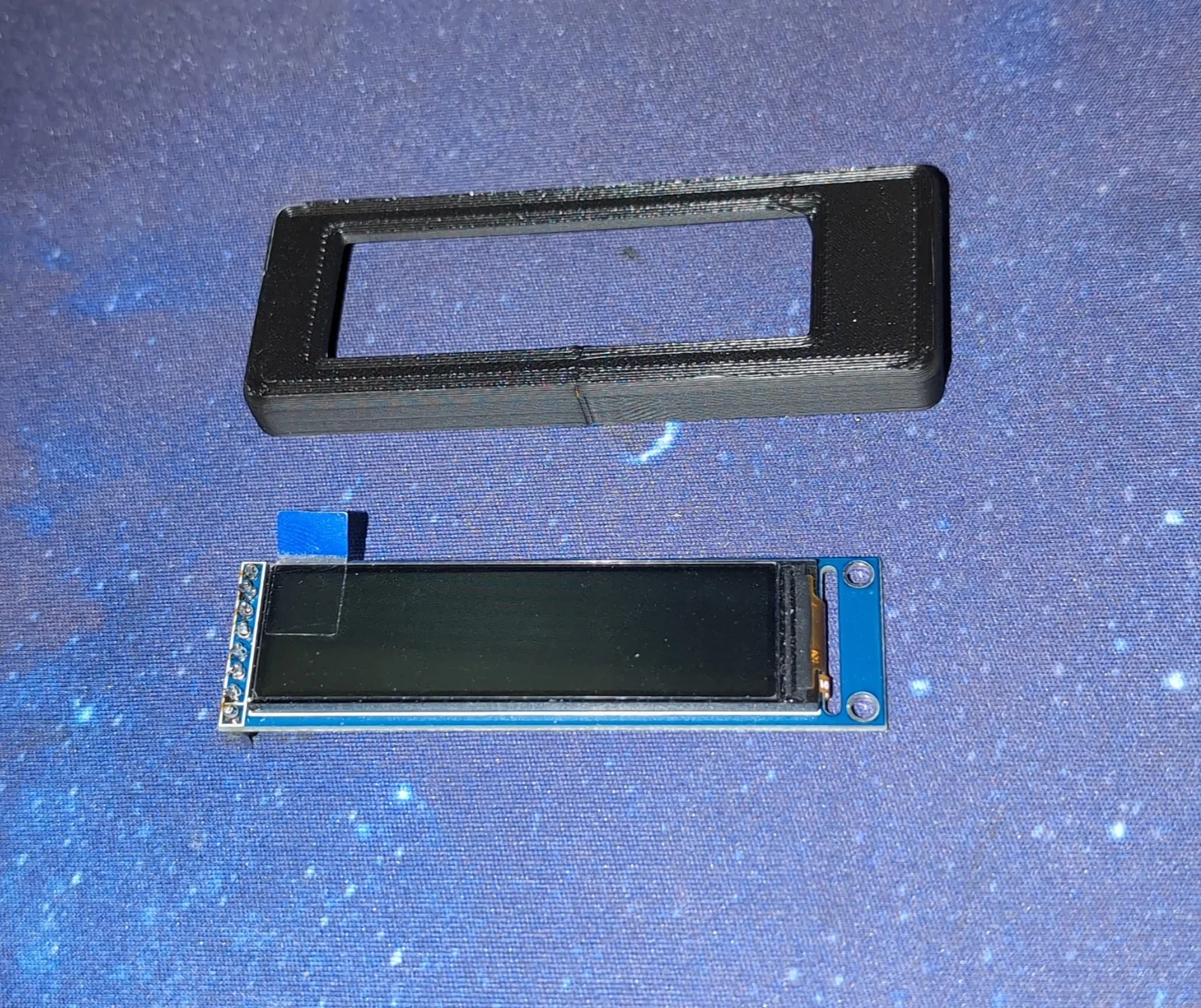

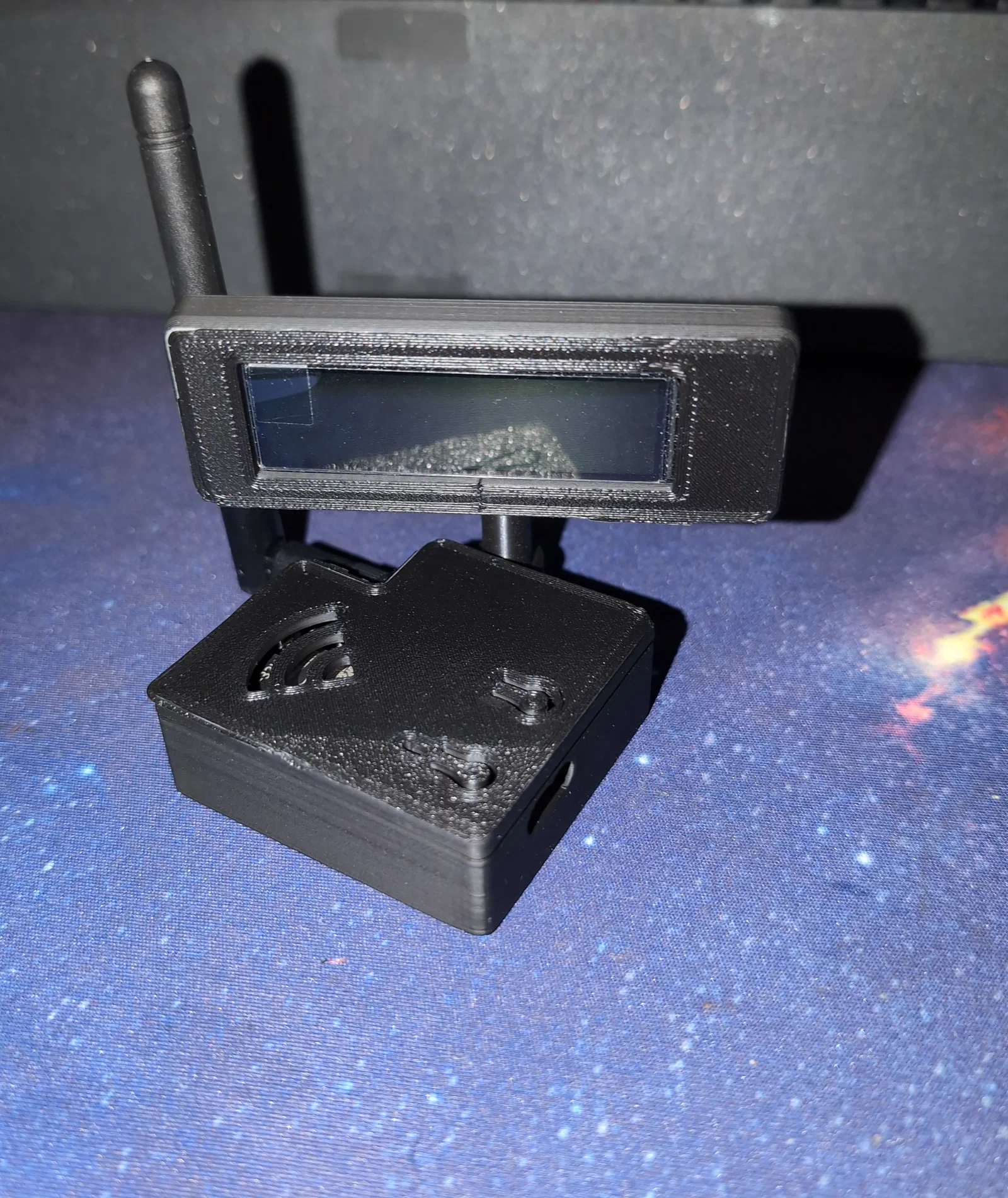

Mình thêm một cái screen stand kèm lỗ bắt ốc để cố định nó xuống phần đế, và một cái enclosure cho màn hình ở phía trên.

Mình cũng chừa thêm không gian bên trong case để đi dây cho 8 sợi mà màn hình này dùng, và thêm một cái lỗ để luồn dây ra ngoài case, chạy lên phía sau màn hình.

Mình chỉnh lại lỗ USB vì cáp của mình hơi dày so với lỗ hiện có nên cứ bị tuột ra.

Mình đã copy lại các tuỳ chọn giấy phép (licence options) mà loiseaucreatif chọn để đảm bảo bản remix này tuân theo mong muốn của họ đối với model gốc.

Nếu bạn có share hoặc remix lại, làm ơn ghi credit cho tác giả gốc của model mà mình dùng làm nền nhé.

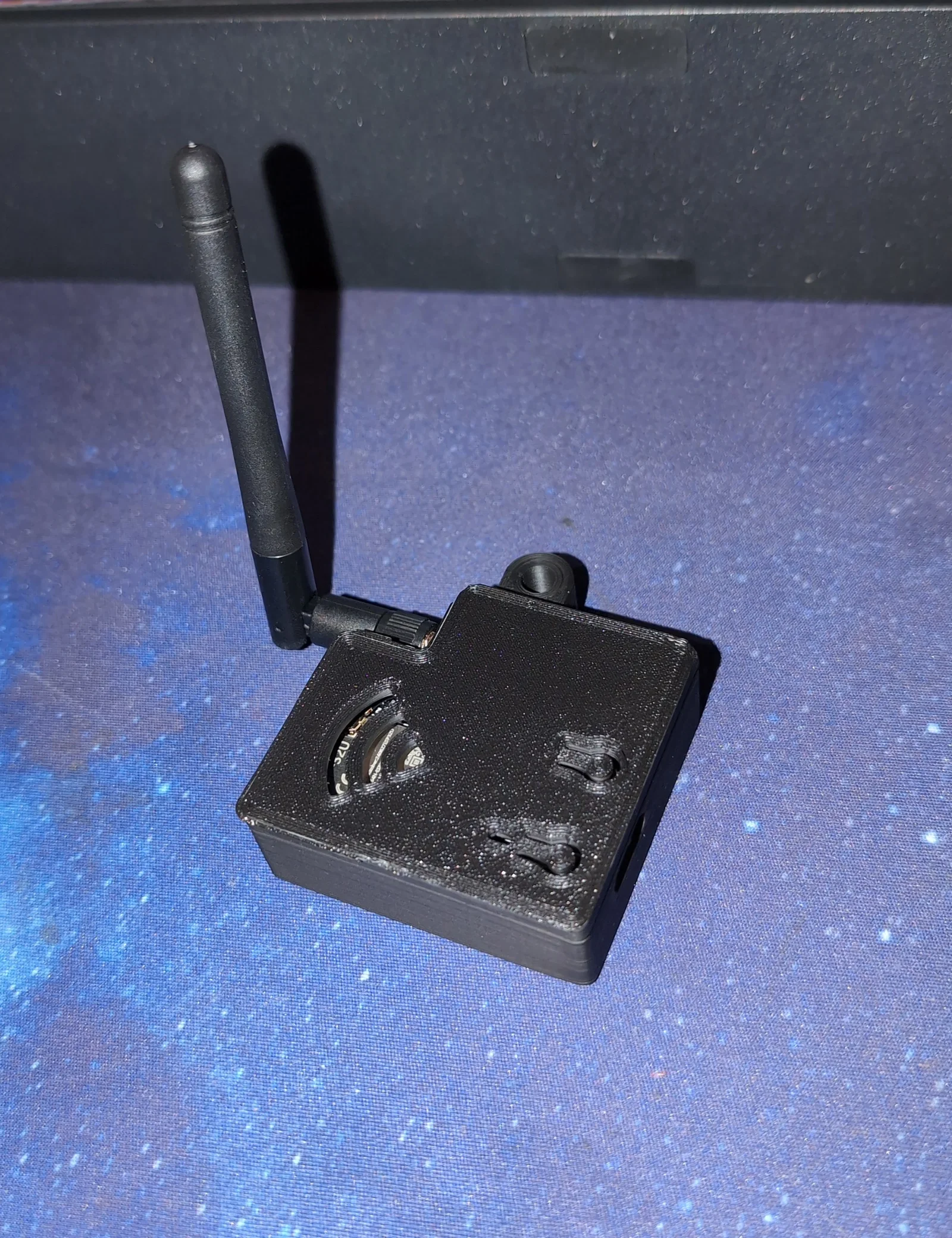

Mình có đăng vài tấm hình tiến độ dự án tới hiện tại, nhưng mình chưa đấu dây xong cho màn hình nên phần đó chưa có. Mình vẫn đang cân nhắc có nên gắn một cái socket phía sau màn hình và làm một cái plug cho bộ dây để tháo màn hình ra cho tiện, hay là hàn chết hết luôn rồi cầu cho mọi chuyện ổn.

• Mình in bằng PLA, nozzle 0.4mm.

• Riêng phần stand, mình để infill 50%. Mình thử 20% rồi, nhưng cái tay đỡ màn hình ra hơi giòn.

• Do vài chi tiết khá nhỏ, mình thấy tốt nhất là in phần stand với mặt trên của khung úp xuống bed (tức là in ngược, tay đỡ hướng lên trên) và dùng tree supports (nhánh 3mm, trunk 20mm, góc đường kính 7 độ).

• Phần screen cap khá mỏng nên mình dùng brim để bám bàn tốt hơn, tránh bị cong vênh khi in.

• Mình đang dùng textured plate nên độ hoàn thiện bề mặt cũng một phần nhờ cái plate đó.
