Nắp flywheel có khe thoáng cho Puch Maxi E50
Mẫu nắp flywheel dạng parametric cho Puch Maxi E50, có khe thông gió hai bên và faceplate có chữ tùy chỉnh. Thiết kế bằng Fusion 360, kèm file để chỉnh text/kích thước; khuyến nghị in ABS/ASA do gắn gần ống xả.
Mô tả

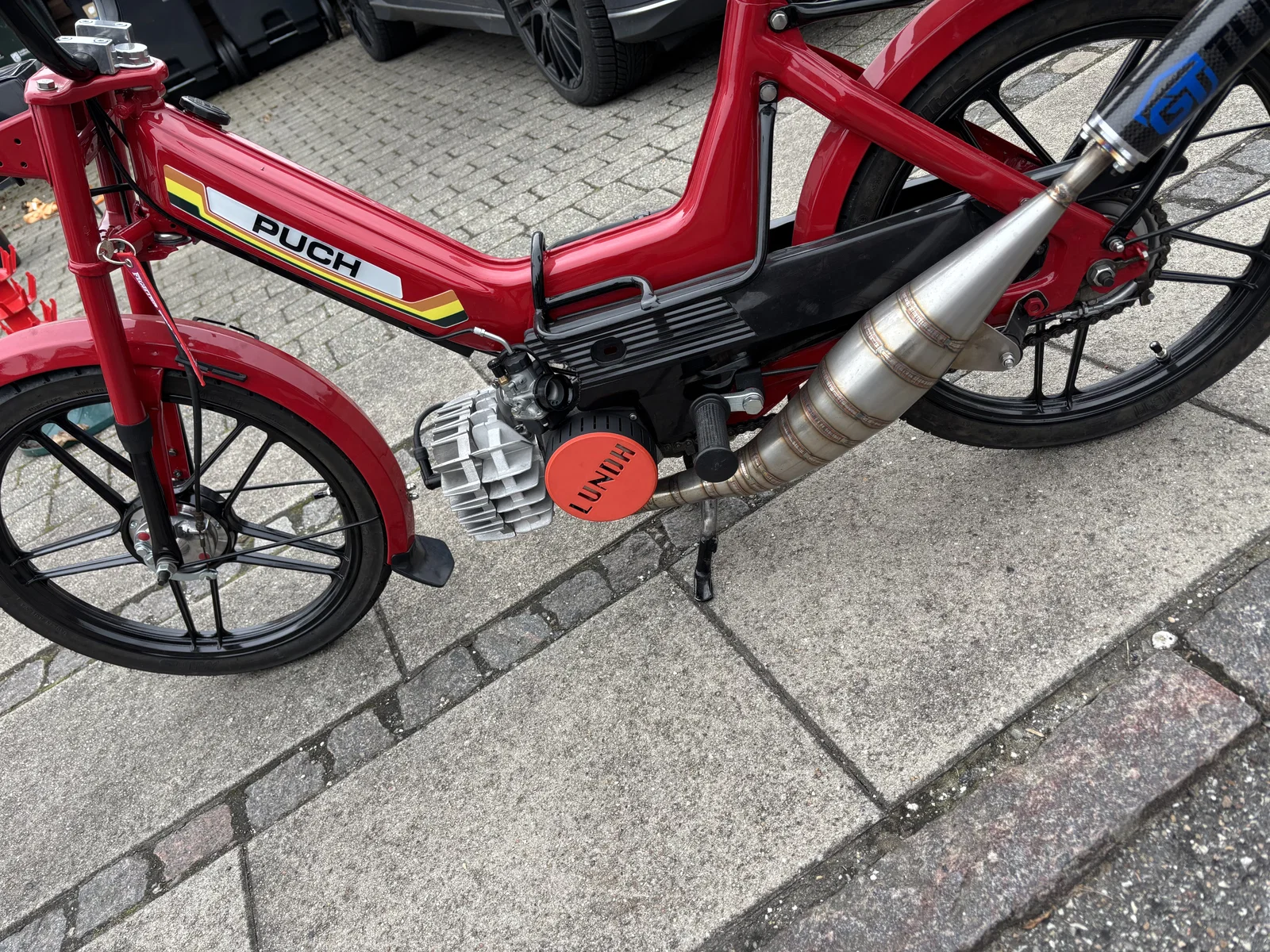

Bạn mình có chiếc moped Puch Maxi E50 gắn tuning kit flywheel, mà nó không vừa với nắp zin, với lại khi chạy trong nắp kín hoàn toàn (dù có dùng spacer để canh cho vừa) thì bị nóng.

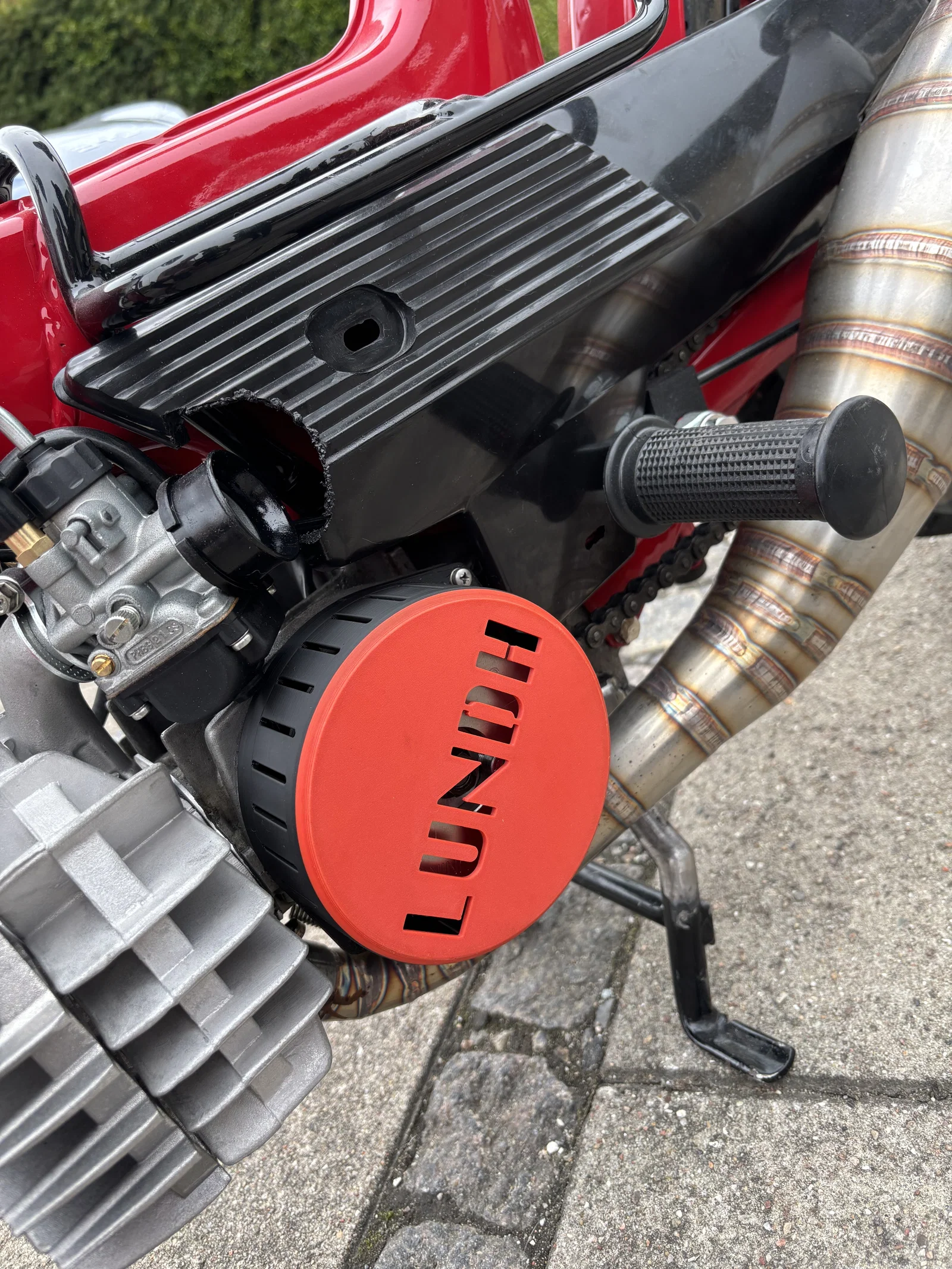

Nên mình tự thiết kế một cái mới, có các khe thông gió hai bên và một mặt trước (faceplate) tùy chỉnh kèm tên. Kích thước làm dạng parametric nên có thể chỉnh theo nhu cầu, cùng với phần chữ trên faceplate.
Mình làm bằng Fusion 360 và có đính kèm file để bạn sửa chữ, chỉnh thông số cho dễ.

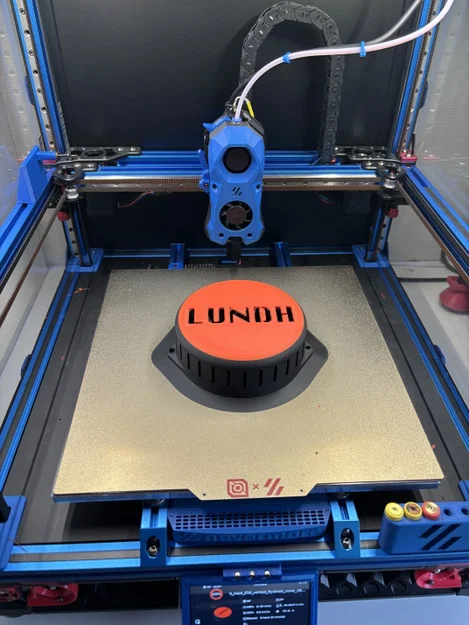

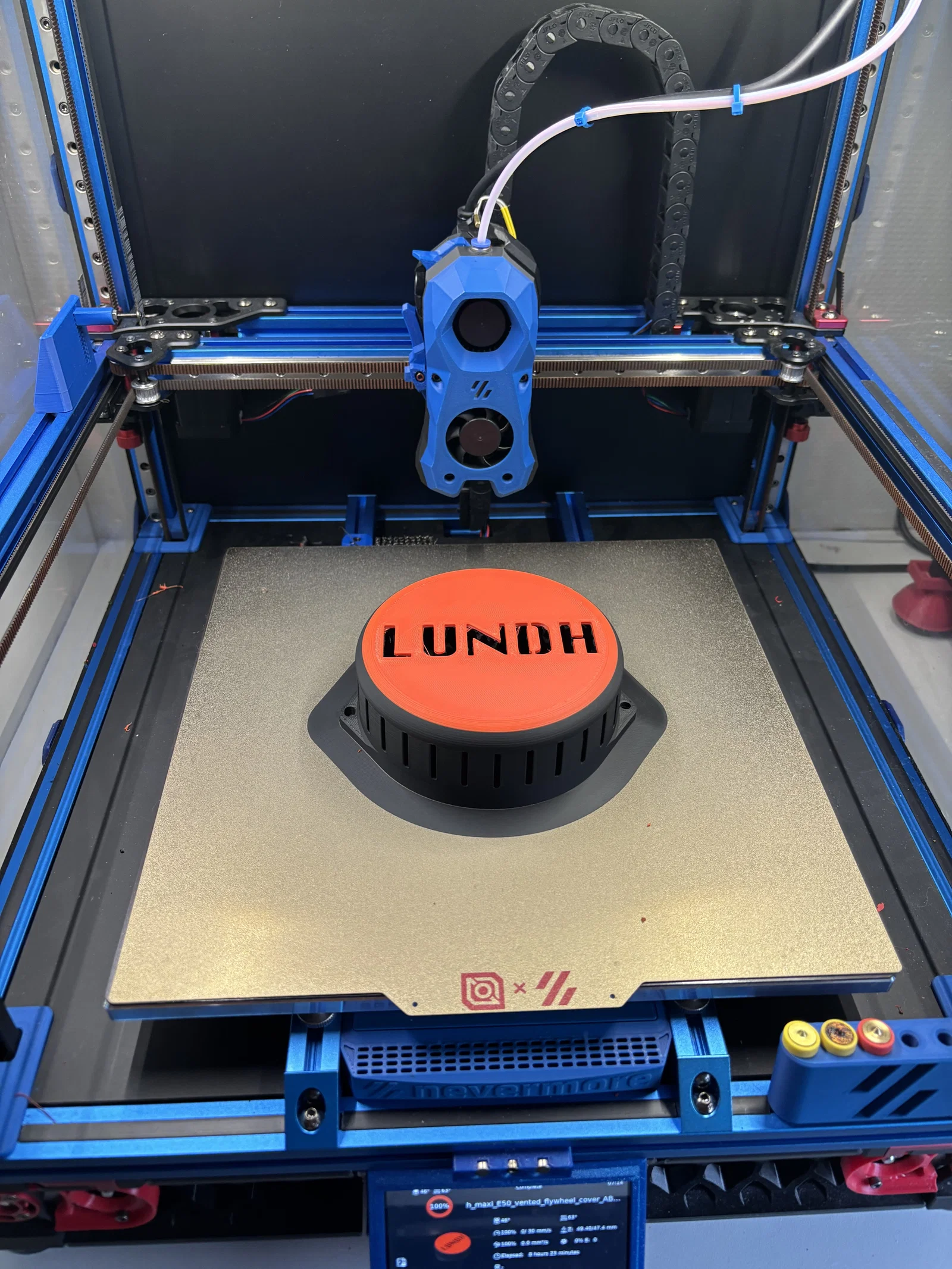

Thông số in:
Support: Có
Filament: ABS/ASA (vì gắn lên máy, gần ống xả)
Nozzle: 0.4mm
Layer height: 0.2mm
Walls: 4
Top/Bottom layers: 4
Infill: 20% (đa phần là tường/walls rồi)
