Ngàm gắn ống cọc yên cho VESC 75100 (VESC 75100 Bike Tube Mount)
Ngàm gắn Flipsky/Makerbase VESC 75100 lên ống cọc yên xe đạp bằng hose clamp (ống 35mm). Có thể chỉnh đường kính trong Fusion 360. Khuyên in vật liệu chịu nhiệt và potting ESC để chống nước.
Mô tả

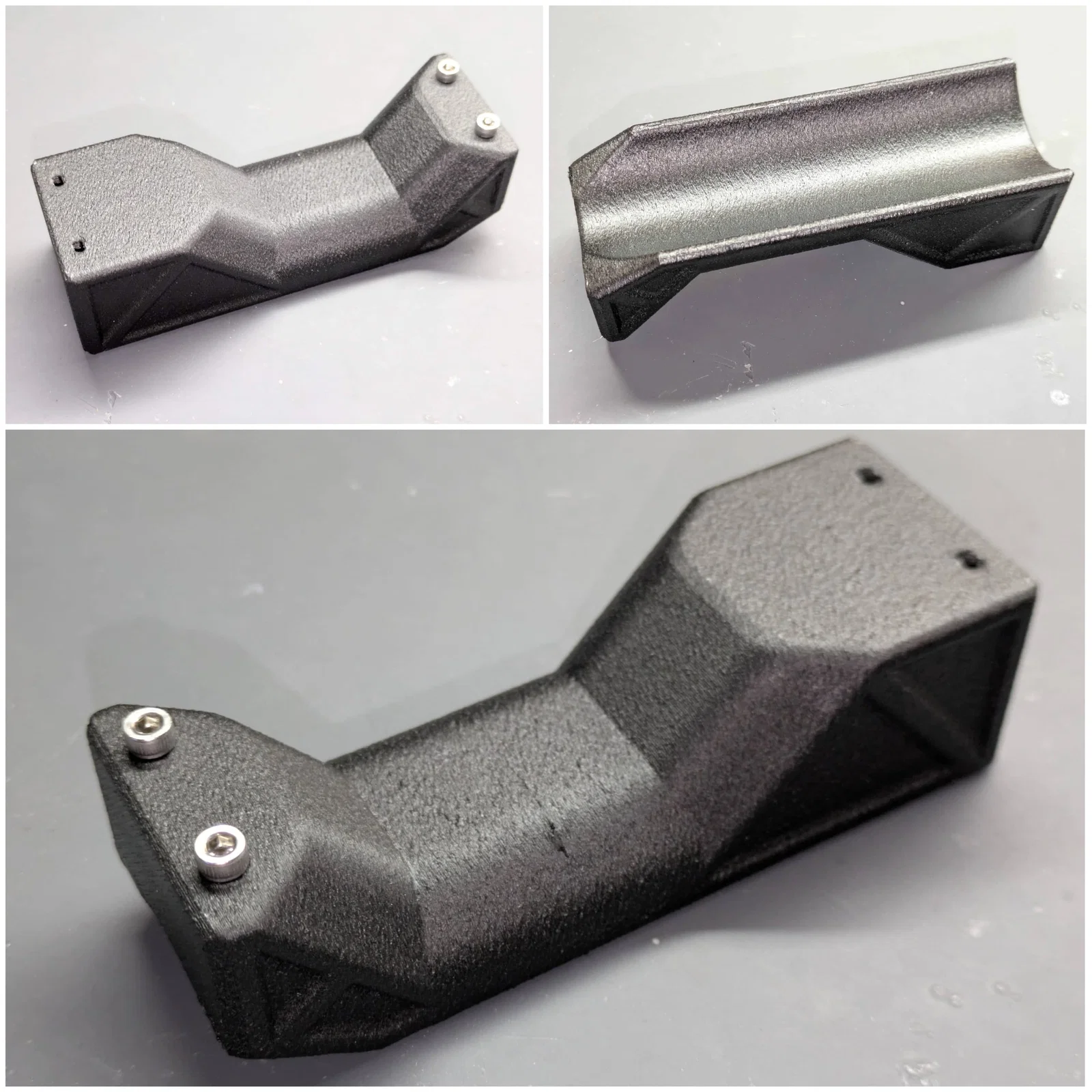

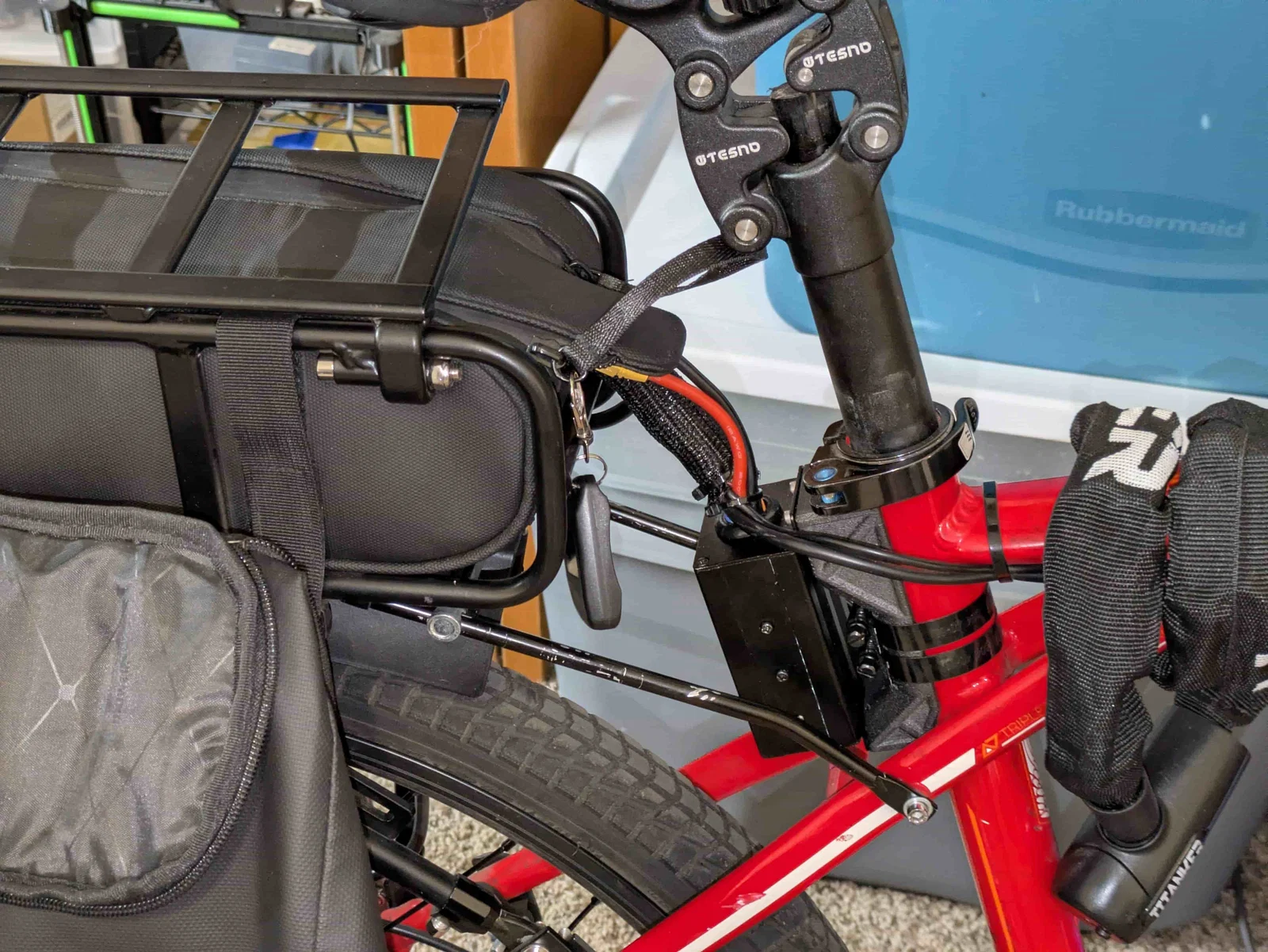

Mẫu này dùng để gắn một VESC 75100 kiểu “EBike” lên ống cọc yên xe đạp bằng hose clamp. Ngàm được thiết kế cho ống xe đường kính 35mm, nhưng bạn có thể chỉnh trong file Fusion 360 archive đính kèm bằng cách sửa parameter "d1_Tube_Diameter".

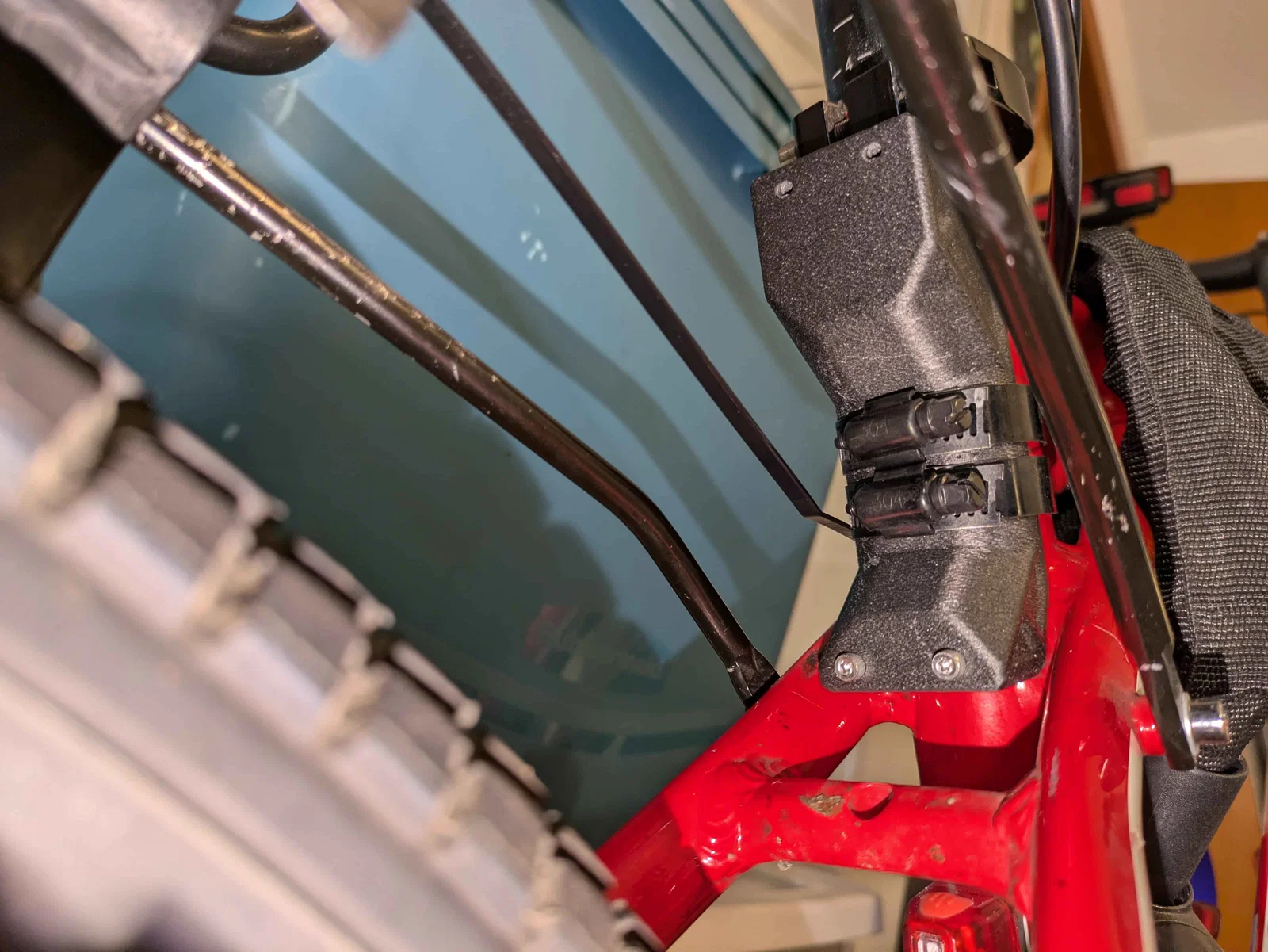

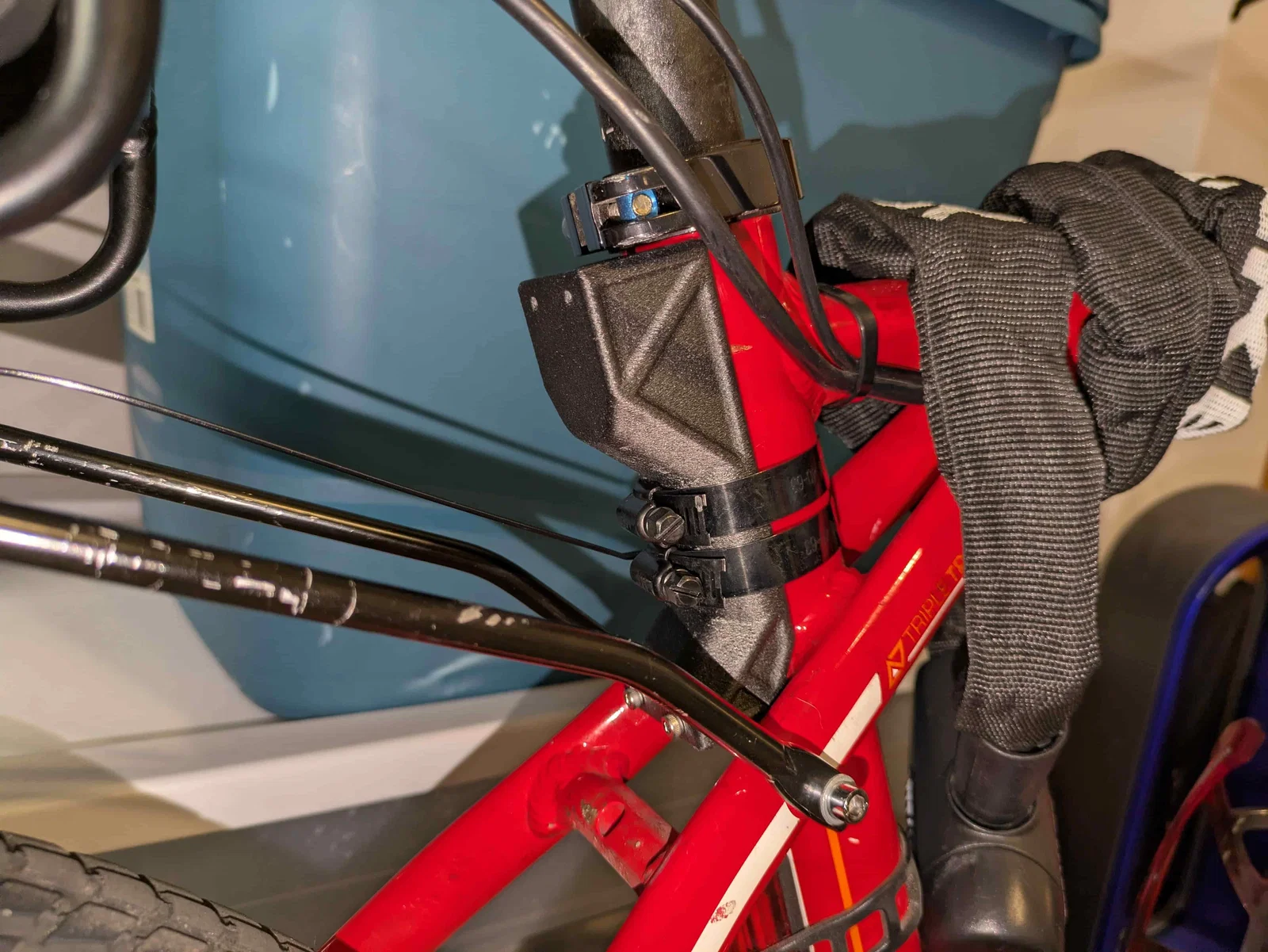

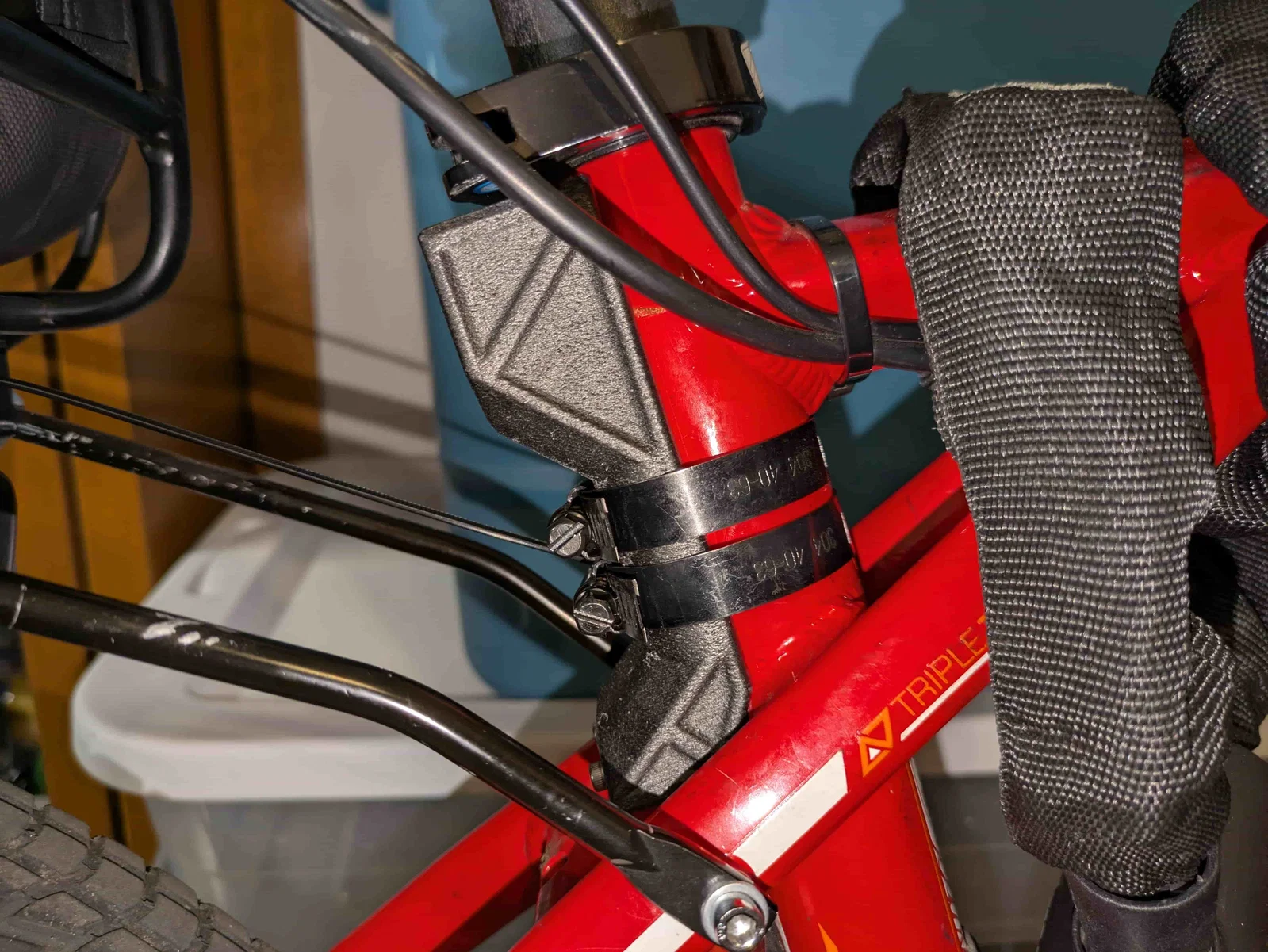

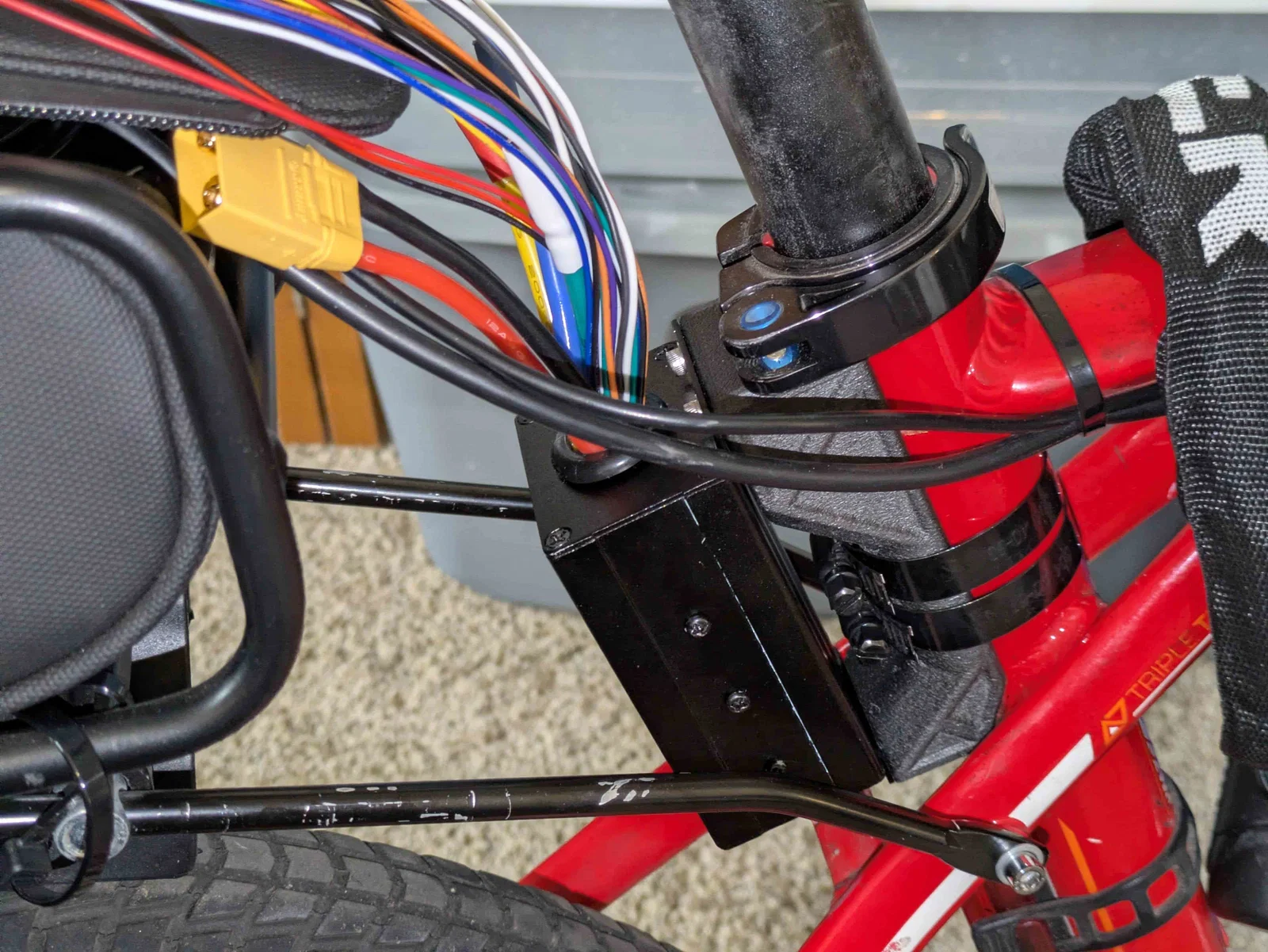

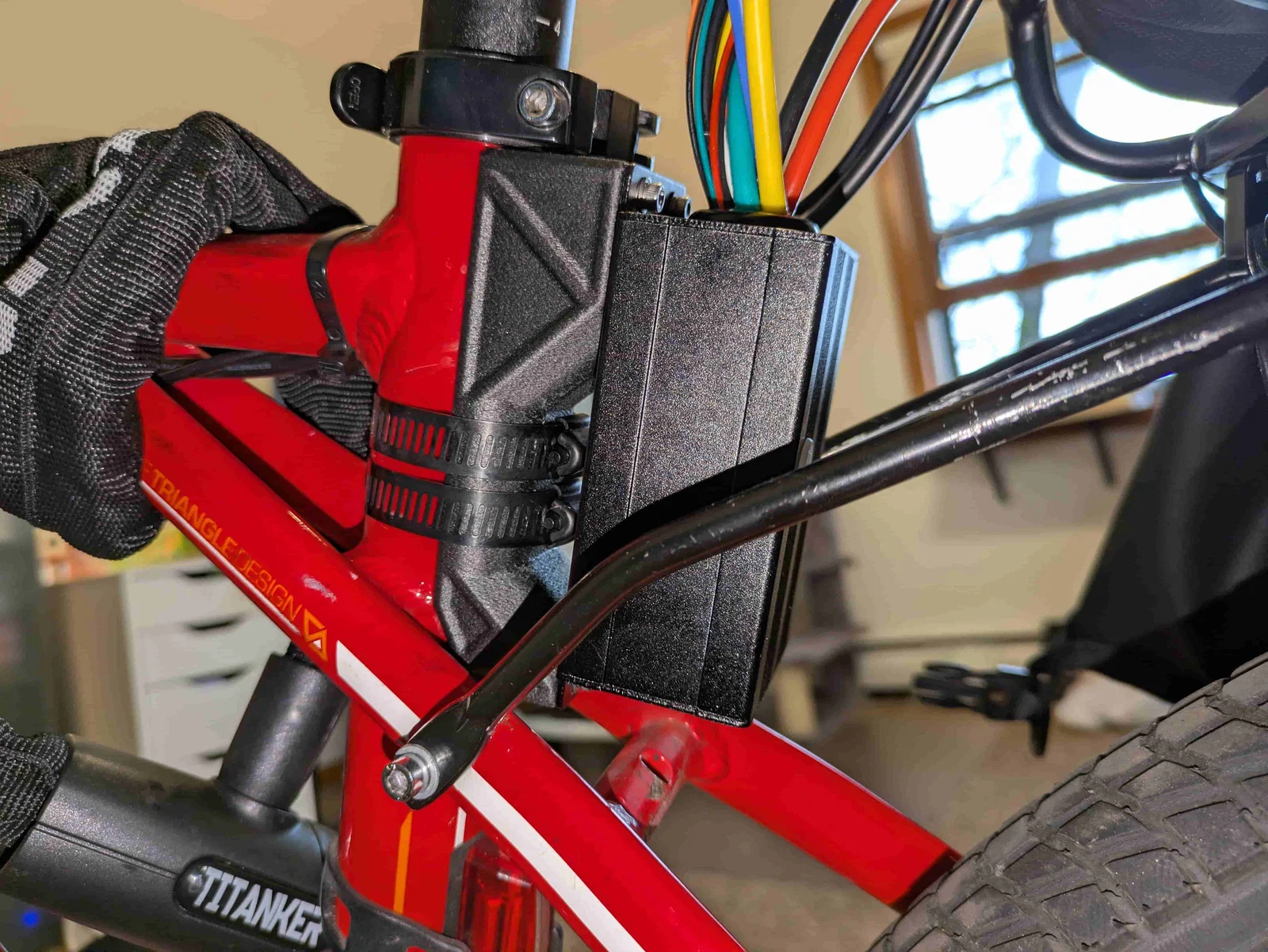

Ngàm được thiết kế để bắt bằng 1 hoặc 2 hose clamp. Mình dùng 2x hose clamp 2.5" (chỉnh được 40–64mm) và khi siết xong thì cắt bớt cho gọn một chút. Sau đó ESC được bắt vào bằng 4x vít M3x10mm.
Mình khuyên nên in bằng vật liệu chịu nhiệt cao để chịu được nắng gắt và cả nhiệt từ ESC truyền qua. Mình dùng Polymaker PA6-CF và phủ lớp matte clear coat lên chi tiết hoàn thiện để bảo vệ khỏi sợi fiber.
-
Makerbase VESC 75100: https://www.aliexpress.us/item/3256804277669942.html
-
2x Black 2.5" Hose Clamps: https://www.amazon.com/dp/B0DP7J52F9
Vì ngàm này để ESC khá lộ thiên, mình khuyên nên potting ESC để bảo vệ khỏi hư hại do nước. Mình dùng keo silicone potting dạng 2 thành phần cho bộ của mình. Bạn có thể xem bộ đồ gá để potting ESC của mình tại đây: VESC 75100 Potting Fixture
Xem bài test của mình về con VESC nhỏ mà “có võ” này tại đây:
