Đồ gá potting cho VESC 75100 (VESC 75100 Potting Fixture)
Đồ gá đơn giản để dựng đứng Flipsky/Makerbase VESC 75100 khi đổ potting compound chống nước. Cố định bằng 2 vít M3x8+mm; có mẹo trét kín mép bằng hot glue và lưu ý cố định tụ điện trước khi potting.
Mô tả

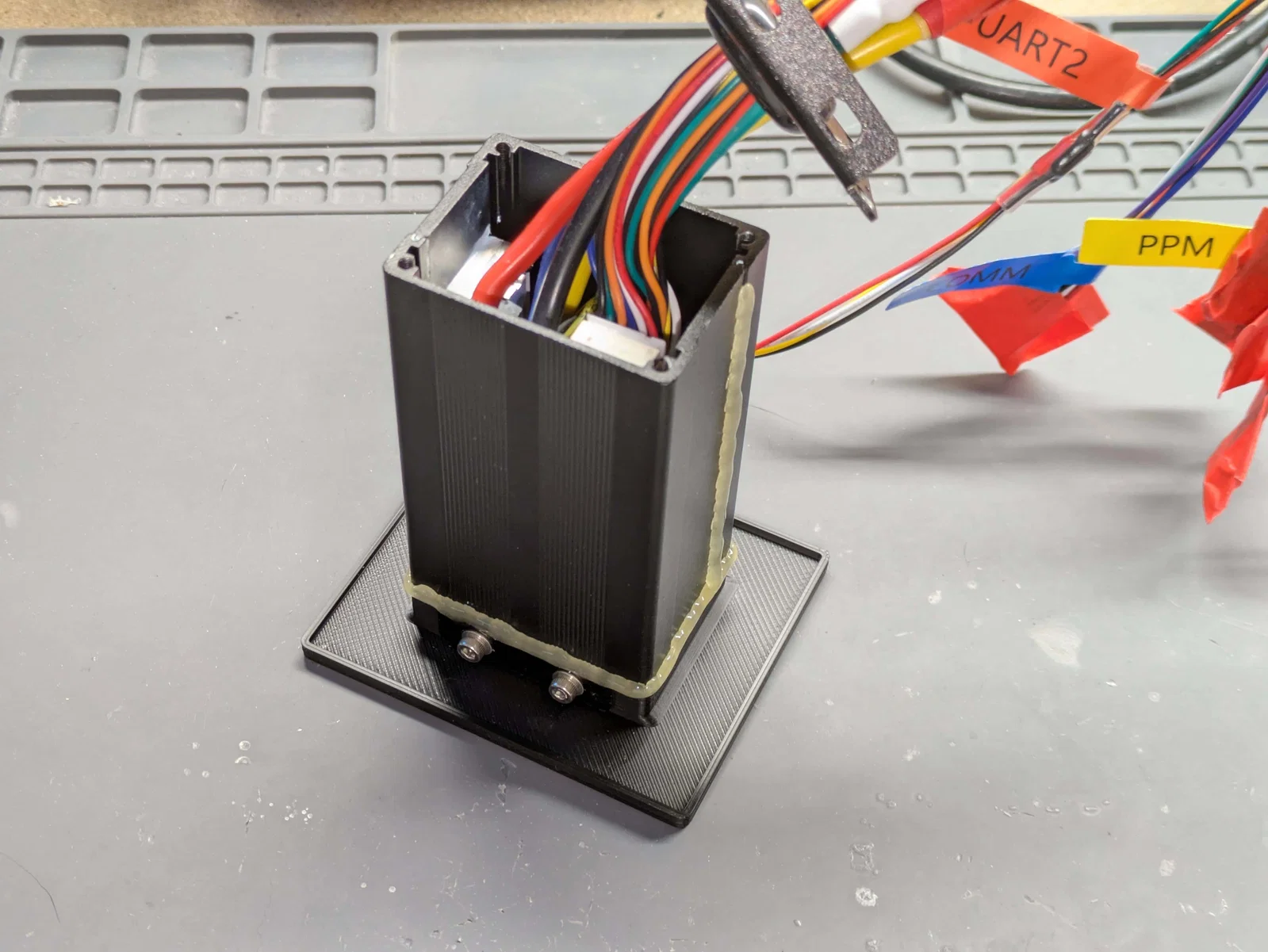

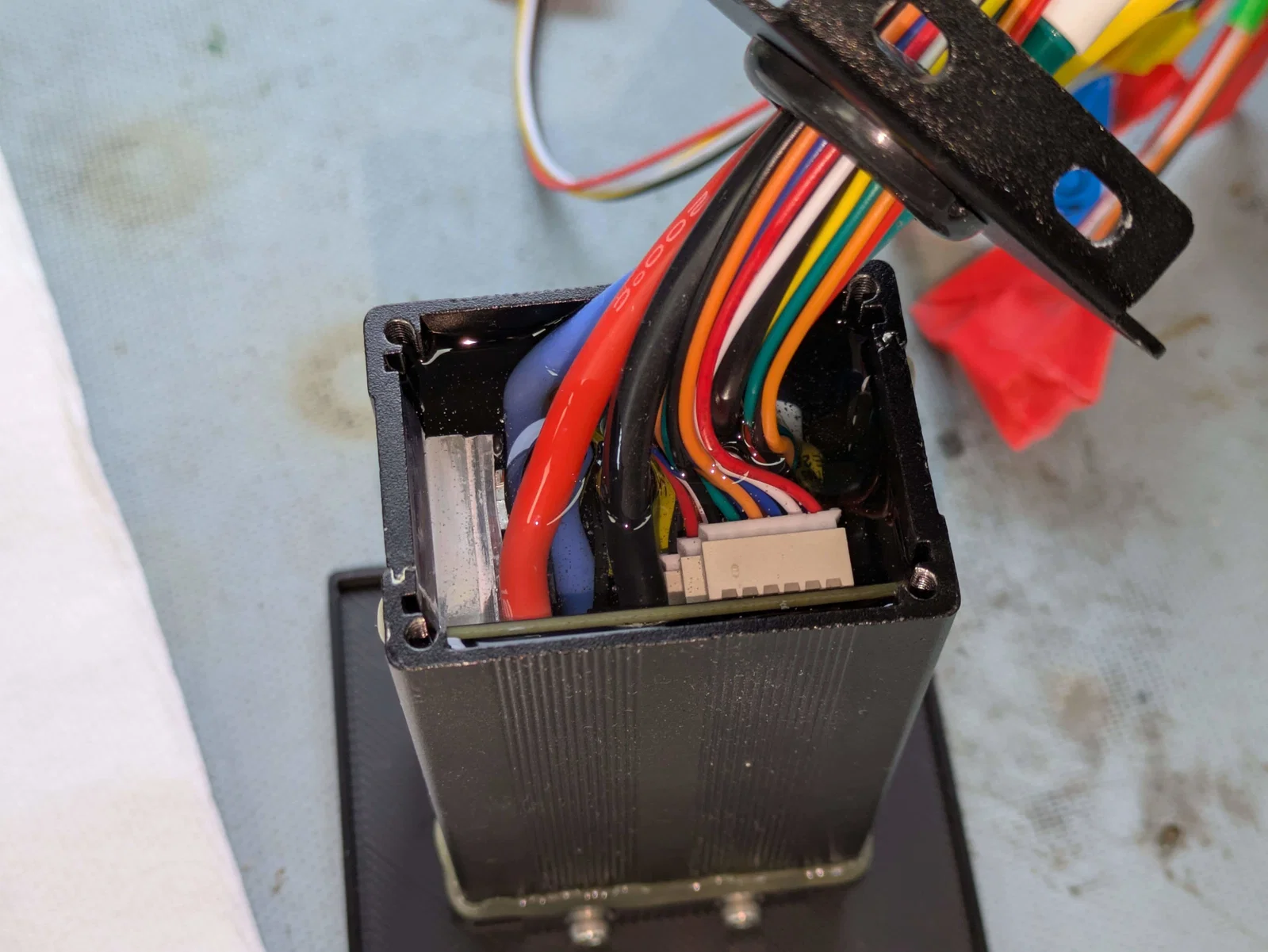

Mẫu này được thiết kế để giữ VESC 75100 kiểu “EBike” của Flipsky/Makerbase theo phương thẳng đứng, để có thể đổ potting compound vào nhằm chống nước. Dùng 2 con vít M3x8+mm để cố định ESC vào đúng vị trí.

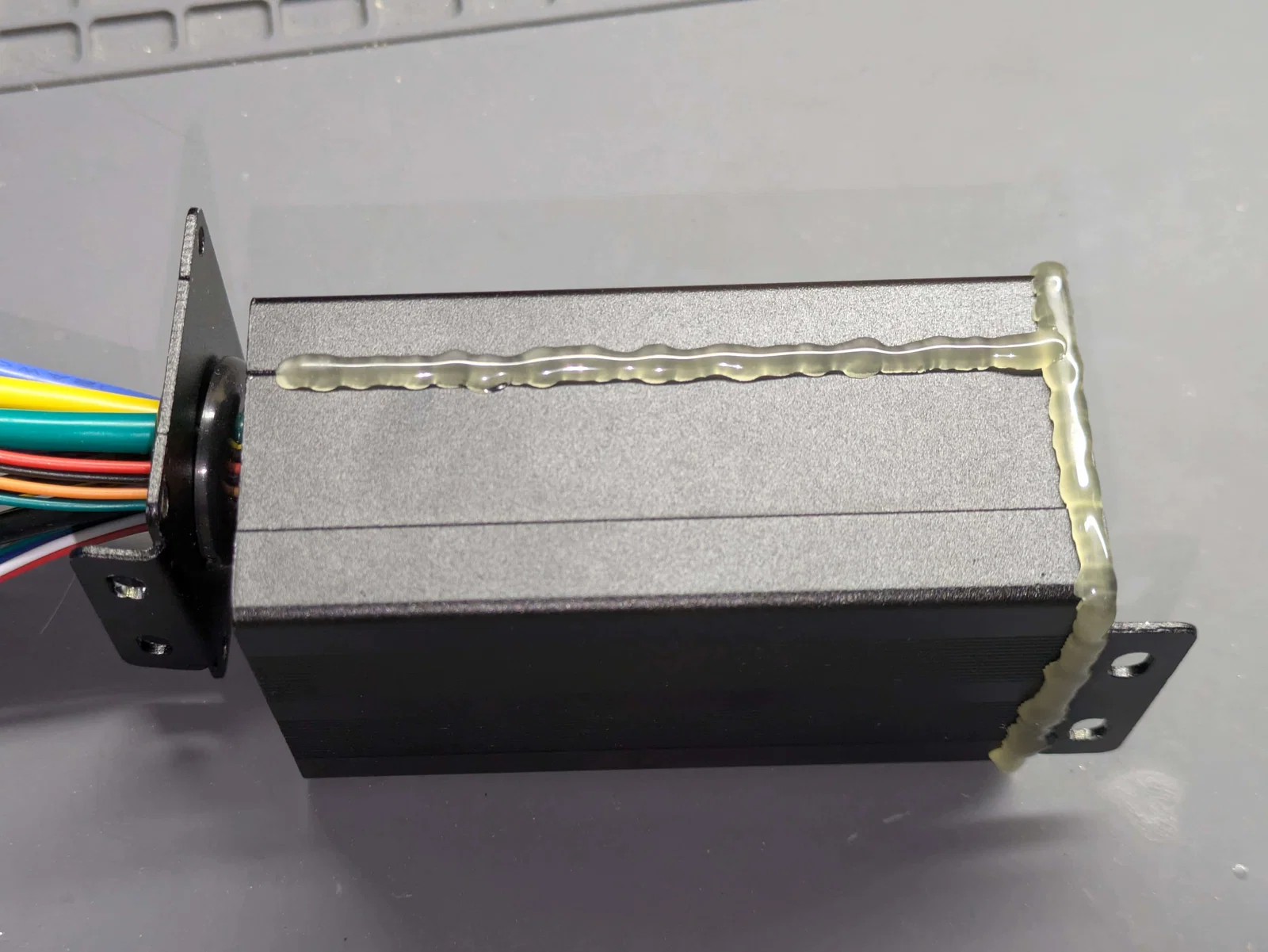

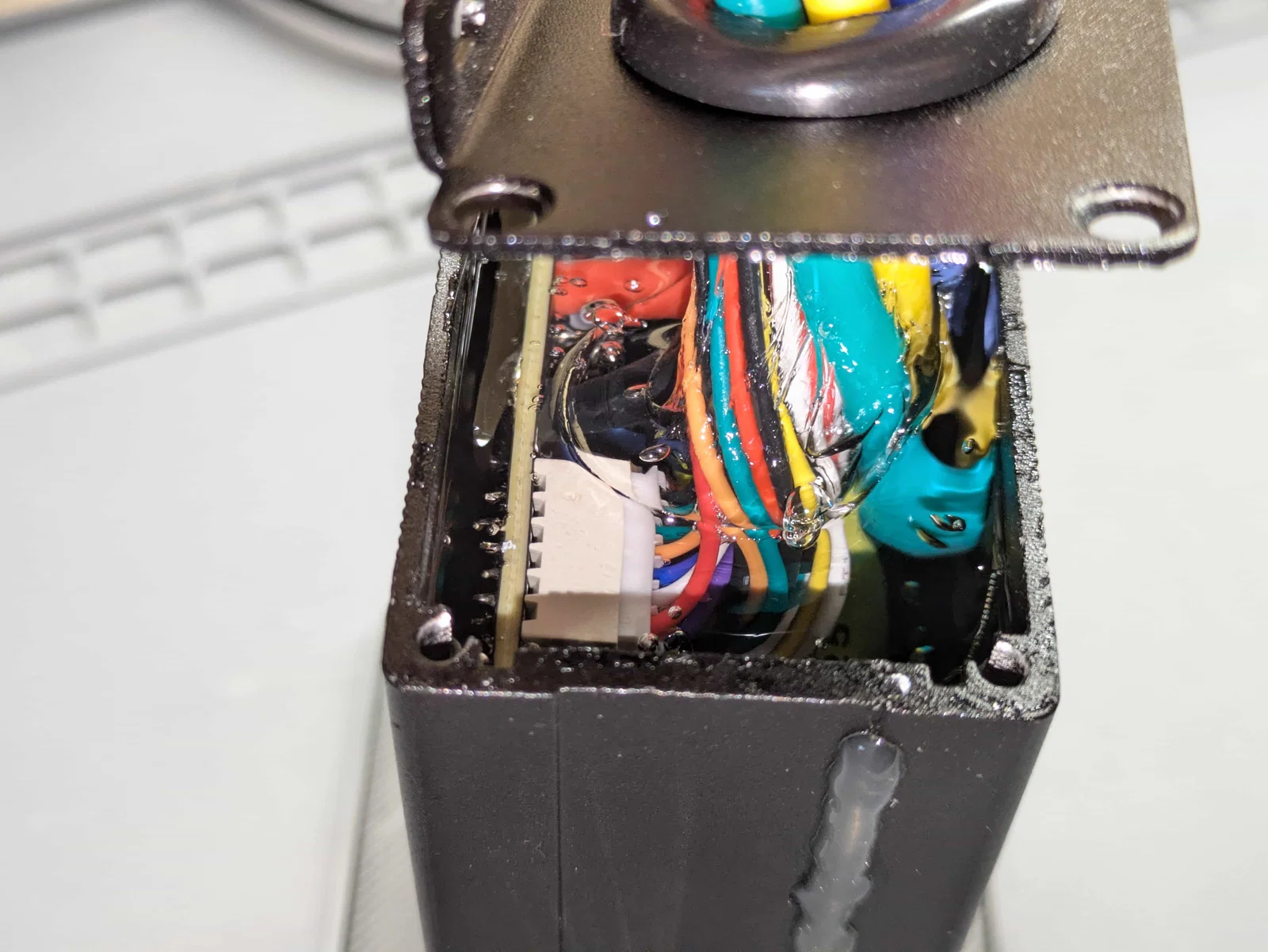

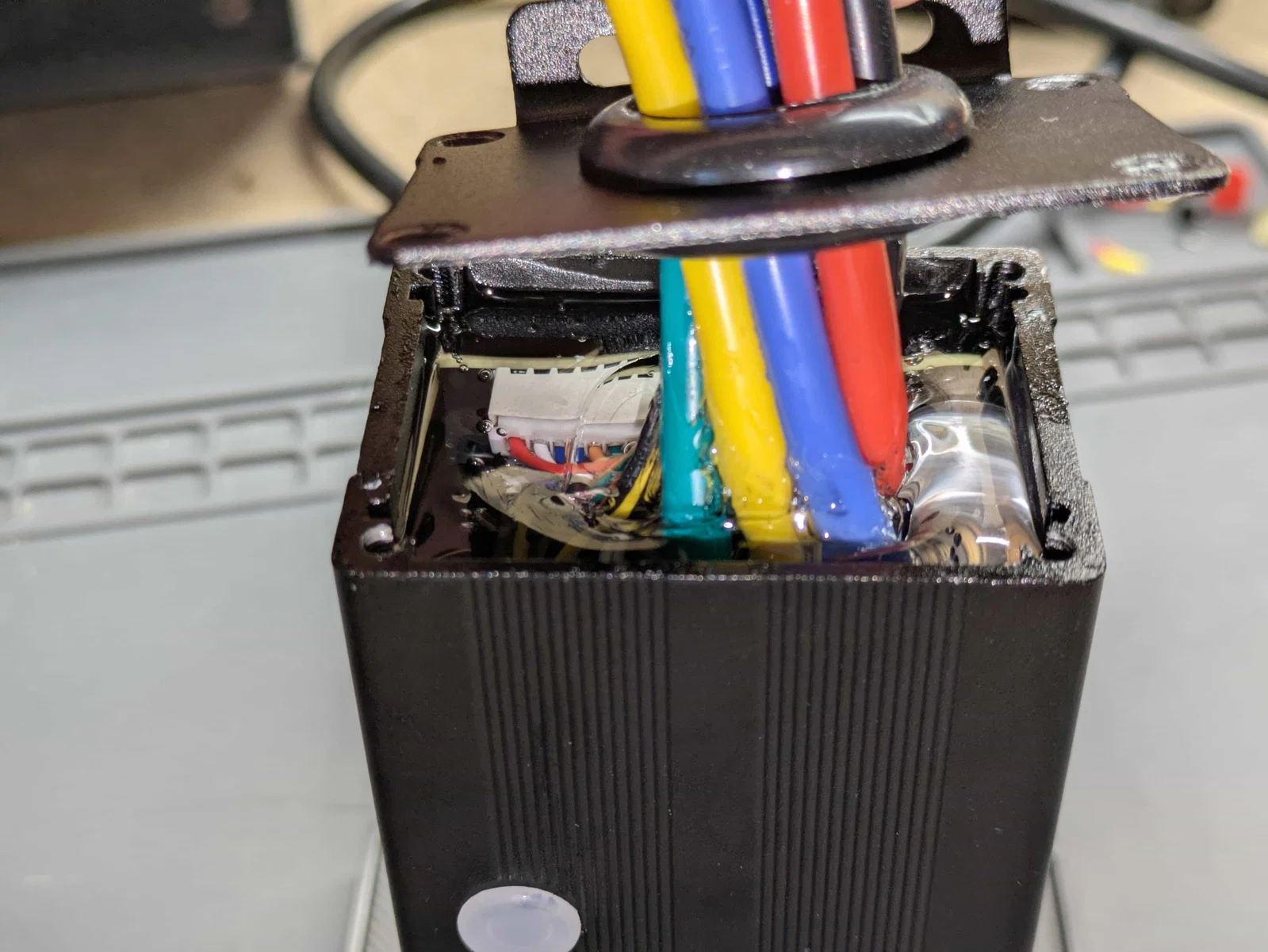

Mình dùng keo nến (hot glue) để trét kín các mép/khe ghép của ESC, tránh potting compound bị rò rỉ ra ngoài. Loại compound mình dùng là SYLGARD 527 Silicone Dielectric Gel. Tuy nhiên, mình khuyên nên dùng loại đặc và nhớt hơn, vì SYLGARD 527 sau khi đóng rắn vẫn hơi dính và kiểu như thạch/jello.

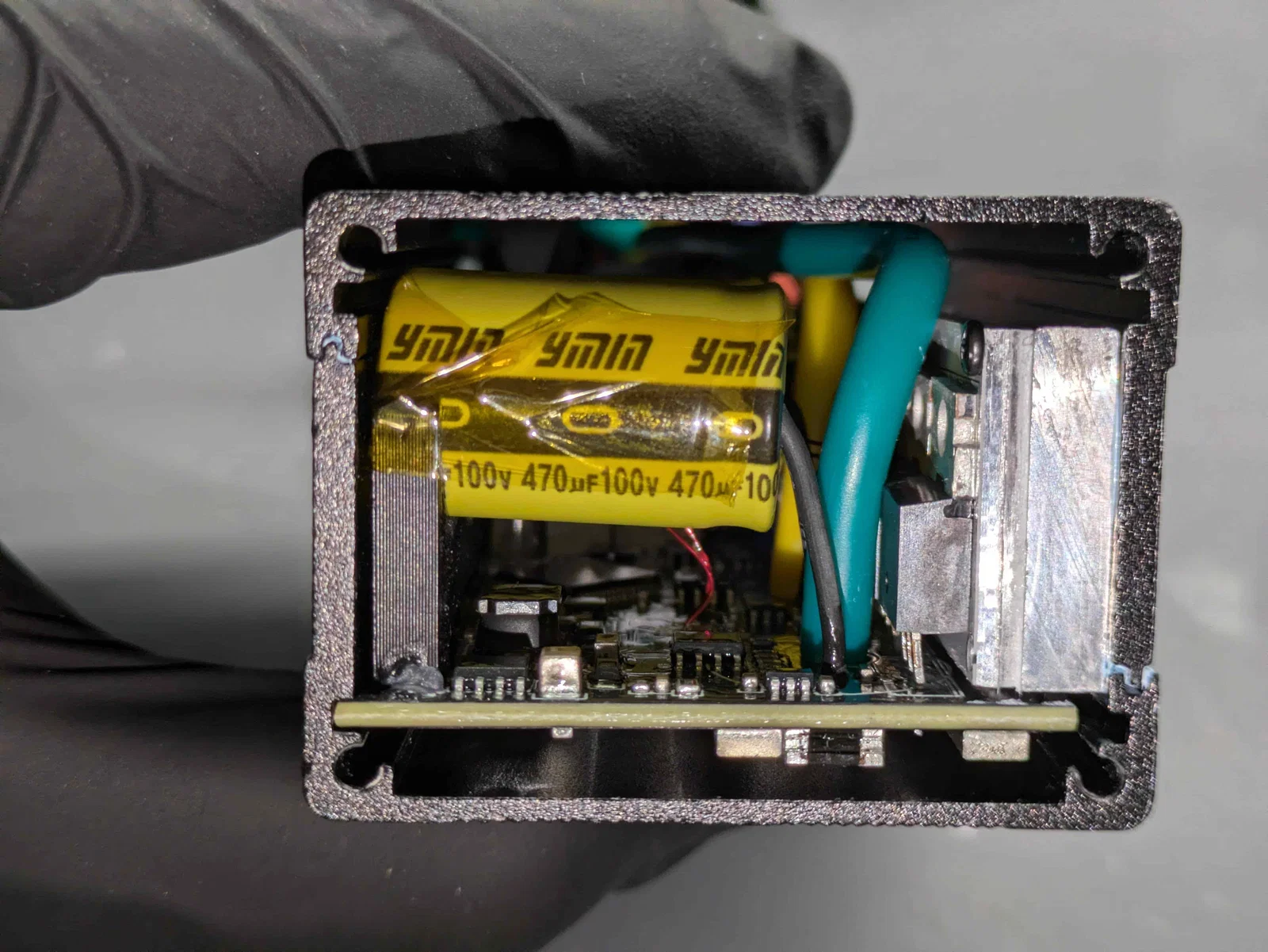

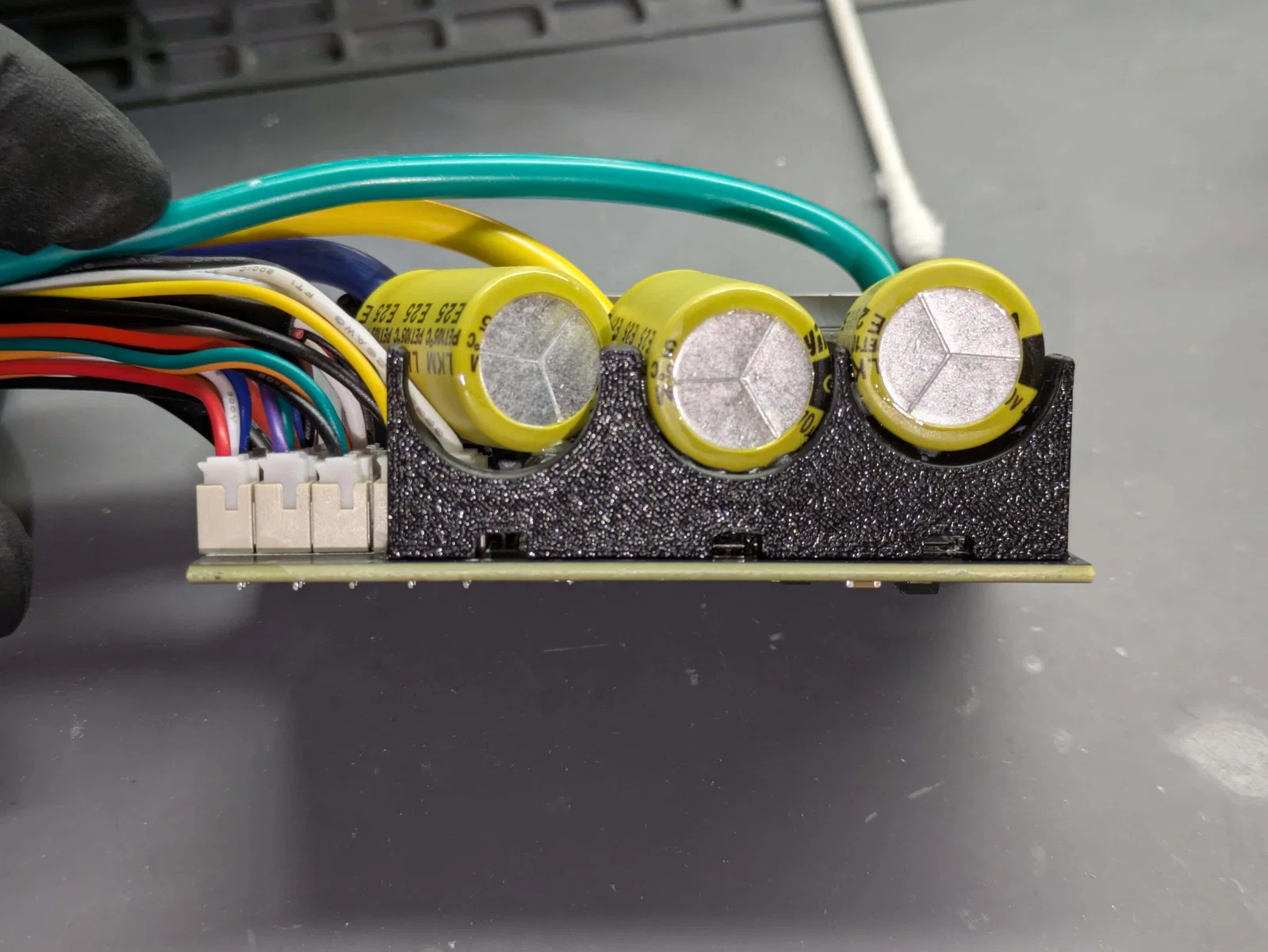

Mình cũng khuyên nên cố định các tụ điện bên trong ESC, vì chúng rất dễ hư do đang “treo” lơ lửng trong vỏ. Mình dùng mẫu này: "Flipsky 75100 Capacitor Mount" của AlbertP trên Thingivierse, rồi dùng keo siêu dính (super glue) dán tụ vào ngàm đó và vào PCB, sau đó mới potting hết mọi thứ.
Xem thêm mẫu của mình ở đây.
