Keystone Jack Reference: Bản vẽ thiết kế mẫu ổ cắm mạng chuẩn 3D

Keystone Jack Reference - Mẫu thiết kế chuẩn cho ổ cắm mạng

Nếu bạn là một người đam mê các dự án homelab hoặc đang tự thiết kế các loại hộp đựng thiết bị, panel gắn ổ cắm (patch panel) 3D, thì Keystone Jack Reference này chính là công cụ hỗ trợ cực kỳ đắc lực. Thay vì phải mất công đo đạc thủ công từng milimet trên các loại cổng kết nối chuẩn Keystone, bạn chỉ cần tải tệp tin này về và tích hợp trực tiếp vào phần mềm thiết kế 3D (CAD) của mình. Đây là bản vẽ tham chiếu chi tiết, giúp bạn tạo ra các lỗ gắn ổ cắm có kích thước chuẩn xác, đảm bảo mọi đầu nối mạng đều khớp nối hoàn hảo.

Mô hình này được xây dựng dựa trên thông số kỹ thuật tiêu chuẩn của các loại Keystone Jack phổ biến hiện nay. Mặc dù phần dung sai được thiết kế hơi lỏng một chút so với kích thước thực tế, nhưng qua các thử nghiệm in 3D thực tế, các cổng Keystone vẫn có thể khóa chặt vào vị trí một cách an toàn và chắc chắn. Điều này giúp bạn tránh được tình trạng quá khít gây khó khăn khi lắp đặt, hoặc các lỗi không đáng có khi in 3D với các máy in gia đình.

Sử dụng Keystone Jack Reference trong quy trình thiết kế mang lại sự linh hoạt tuyệt vời cho các dự án cá nhân. Bạn có thể dễ dàng căn chỉnh, nhân bản hoặc tùy biến hình dáng của các khung gắn thiết bị tùy theo nhu cầu sử dụng thực tế của mình. Dưới đây là một số thông tin chi tiết và lưu ý khi bạn bắt đầu sử dụng mẫu tham chiếu này:

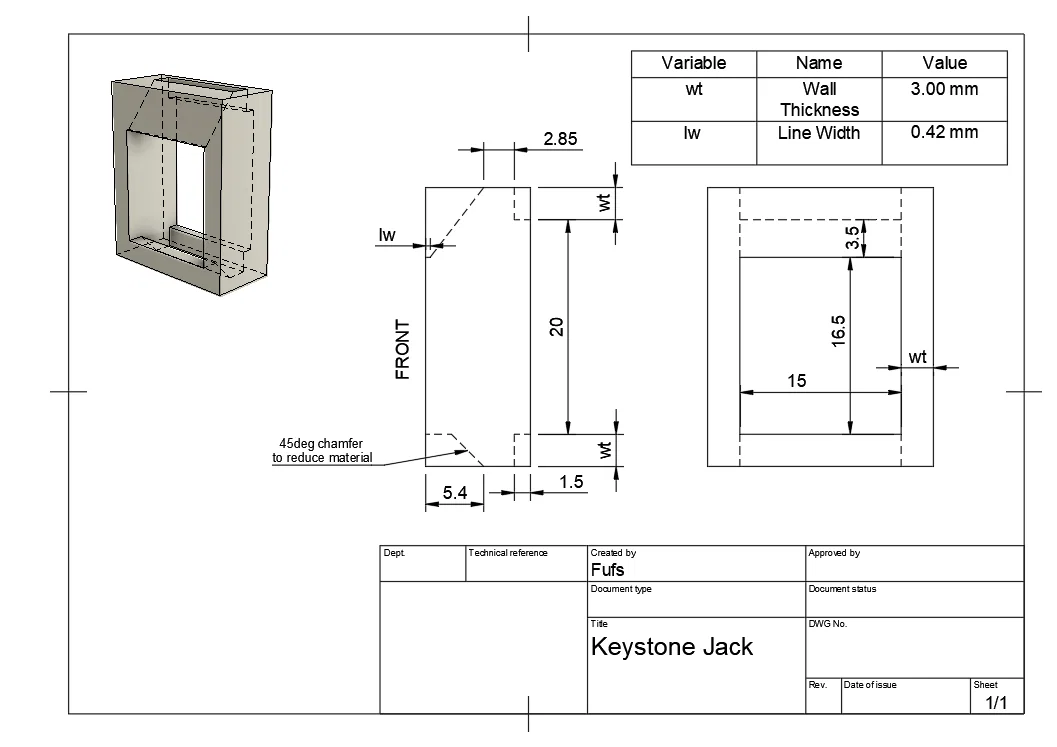

• Kích thước chuẩn hóa: Bản vẽ đi kèm đã cung cấp đầy đủ thông số kỹ thuật về chiều rộng, chiều sâu và độ vát mép (chamfer), giúp người dùng dễ dàng tích hợp vào bất kỳ phần mềm CAD nào.
• Dung sai tối ưu: Dù được thiết kế với dung sai rộng rãi để dễ dàng lắp đặt, nhưng mô hình vẫn giữ được sự chắc chắn cần thiết khi cố định các ổ cắm mạng Keystone Jack.
• Thiết kế thông minh: Bản vẽ bao gồm thông tin về các góc vát 45 độ, giúp tối ưu hóa vật liệu và cải thiện độ cứng cáp cho các chi tiết in 3D sau khi hoàn thiện.
• Lời khuyên vật liệu: Bạn nên sử dụng nhựa PETG hoặc ABS để có độ bền và tính đàn hồi tốt nhất cho các khớp khóa (lẫy) của Keystone Jack.
• Lưu ý khi in: Để có kết quả tốt nhất, hãy in với độ phân giải lớp in (layer height) từ 0.16mm đến 0.2mm để đảm bảo các chi tiết nhỏ như ngàm khóa được rõ nét và chính xác nhất.
• Tùy biến không giới hạn: Đây là nền tảng hoàn hảo để bạn tạo ra các mặt panel mạng custom, giá treo thiết bị trong tủ rack hoặc các hộp đấu nối mạng chuyên dụng cho văn phòng hoặc gia đình.

Việc sử dụng một mẫu thiết kế tham chiếu chuẩn không chỉ tiết kiệm thời gian đáng kể mà còn nâng cao chất lượng thẩm mỹ cho sản phẩm sau cùng. Hy vọng Keystone Jack Reference này sẽ là người bạn đồng hành tin cậy trong các dự án in 3D sắp tới của bạn, giúp mọi thiết bị mạng trong hệ thống homelab được kết nối gọn gàng và chuyên nghiệp hơn.
