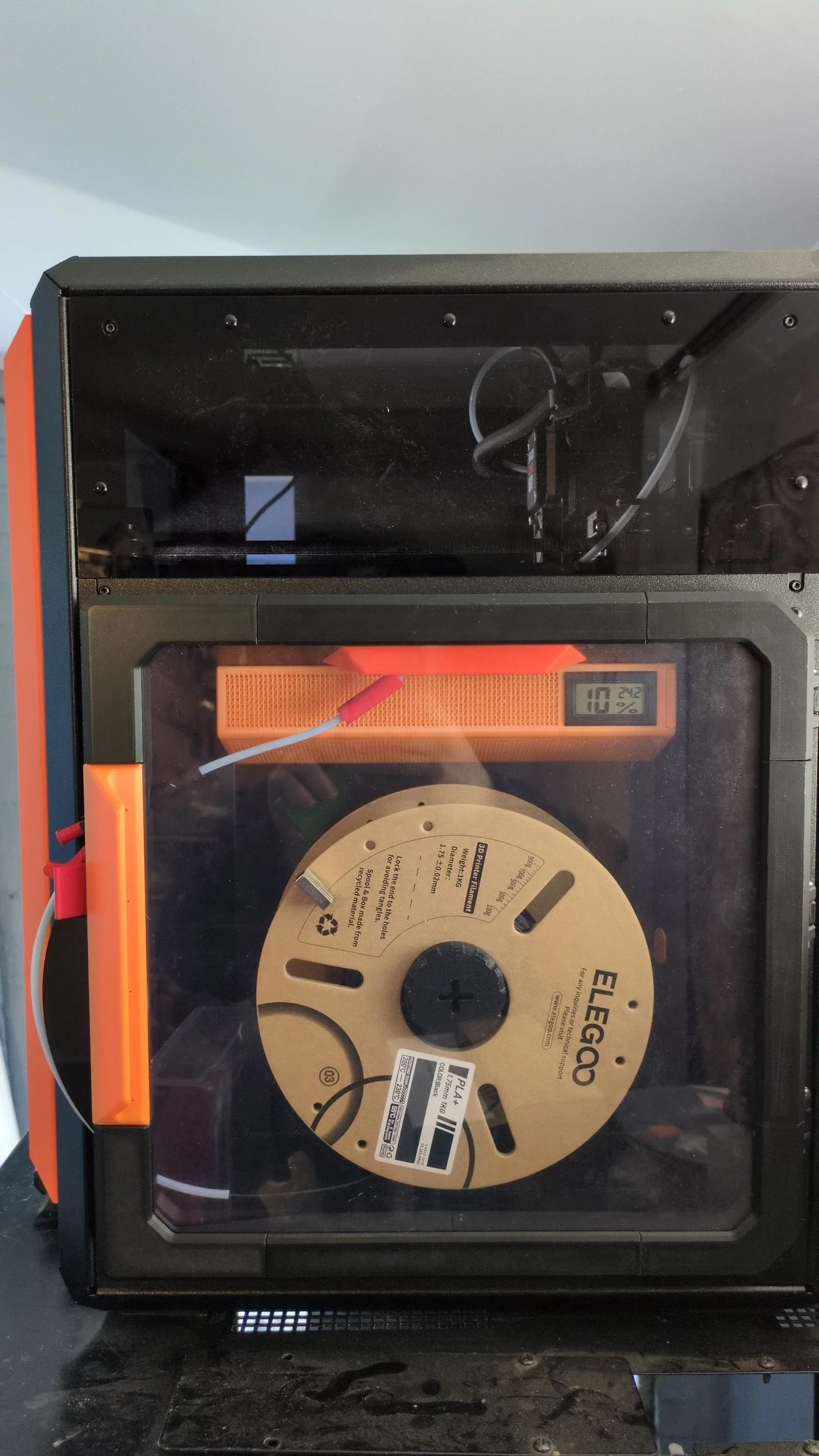

Prusa CORE One+ Drybox kèm External Loader (nạp cuộn ngoài, cửa dùng latch)

Vì sao:
Mình rất thích Haasi drybox và bản . Vấn đề chính làm mình khó chịu là mỗi lần đổi cuộn filament lại phải mở cửa drybox. Mình cũng có khá nhiều cereal drybox's, và mỗi lần muốn dùng mấy cái này thì phải để cửa drybox của core one mở ra, vừa chiếm chỗ vừa làm mấy hạt silica gel bị tiếp xúc với ẩm. Mình còn để ý phần seal quanh cửa bị hở vì nam châm của mình không đủ mạnh.

Mục tiêu:
Muốn để một cuộn PLA màu đen (mình dùng in phần lớn) cố định trong drybox cho tới khi hết, nhưng vẫn có lựa chọn nạp thêm các cuộn khác khi cần mà không phải mở drybox.
Không cần dùng nam châm cho cửa và seal kín hơn là một vài lợi ích thêm của bản remix này.

Tính năng:

1. Nạp (load) các cuộn khác từ bên ngoài mà không cần mở drybox

2. Có thể load/re-load filament từ cuộn bên trong mà không cần mở drybox

3. Không cần Magnets cho khung cửa

4. Seal cửa tốt hơn

5. Nếu cần in filament khó/ mềm như TPU thì có thể bypass external loader rất dễ: tháo coupler ra và nạp filament như bình thường

In ấn:
PLA, Gyroid infill 15%.

Có 3 file project 3mf cho Prusa Slicer ("prusaSlicer - ...3mf"): một file dành cho trường hợp bạn in drybox lần đầu, một file dành cho trường hợp bạn nâng cấp từ Origional Haasi drybox project và một file khác dành cho trường hợp bạn nâng cấp từ . Với plate 3 (latch, couplers, collars và plugs) và 4 (handle, Silica Gel Container) bạn có thể cân nhắc in màu nhấn (accent colours) khác. Mình dùng lần lượt đỏ và cam, còn lại màu đen.
Lý tưởng nhất là mở các file này trong Prusa Slicer rồi cứ thế bắt đầu in theo từng build plate.

Thư mục "modified Parts" chỉ chứa những phần mình chỉnh sửa hoặc tự tạo, chứ không bao gồm toàn bộ các part cần để lắp drybox (các part bị thiếu thì tham khảo project gốc hoặc dùng một trong các file 3mf project – xem phía trên). Nếu dùng các part rời này thì có thể import không đúng hướng, nên cẩn thận. Khuyến nghị là dùng các project file đã lưu.

Vật tư:
Gần như giống danh sách vật tư của Haasi drybox (những thay đổi được in đậm):

• Seal: rộng 10mm, dày 6mm (dễ nén) ví dụ: https://de.aliexpress.com/item/1005008002213187.html?gatewayAdapt=glo2deu

• M3x6 28x 32x (cần thêm 4 con để bắt các pass-through plates vào khung core one)

• M3x10 3x

• M3 locking nut 3x

• M3 square nut 28x

• M3x30 3x

• Plexiglass ví dụ 300x300x3mm https://www.ebay.de/itm/365443565666?var=635242369327&_trksid=p4375194.c101949.m162918

• Neodym Magnets tròn 10x3mm 12x

• PTFE Tube khoảng 30cm

Thứ tự lắp đặt:
Một vài bổ sung cho hướng dẫn của Haasi drybox (những thay đổi được in đậm):

1. Ép/ấn khung (frame) lại với nhau

2. Ấn Magnets vào (chấm thêm chút keo)

3. Lắp square nuts

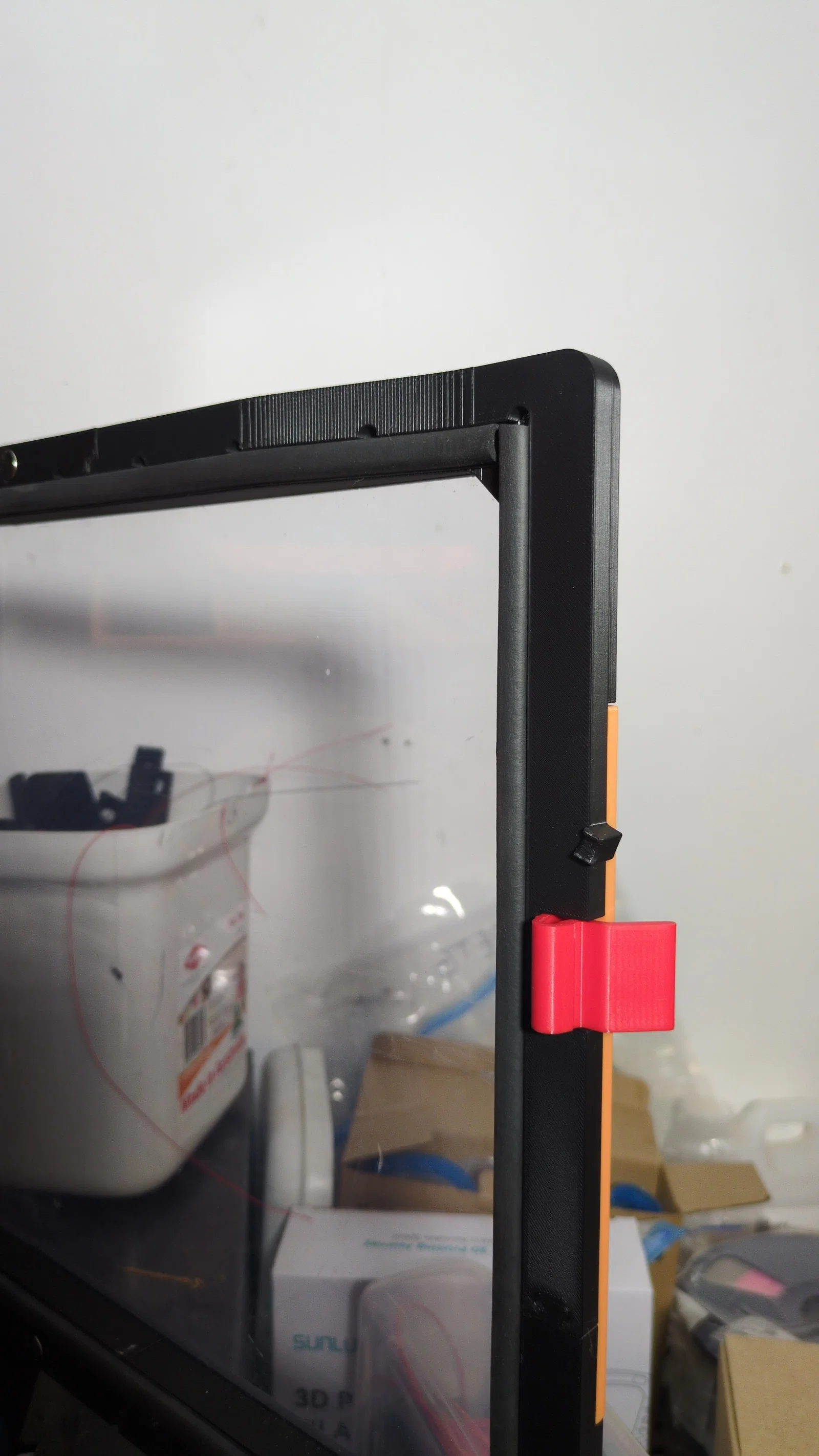

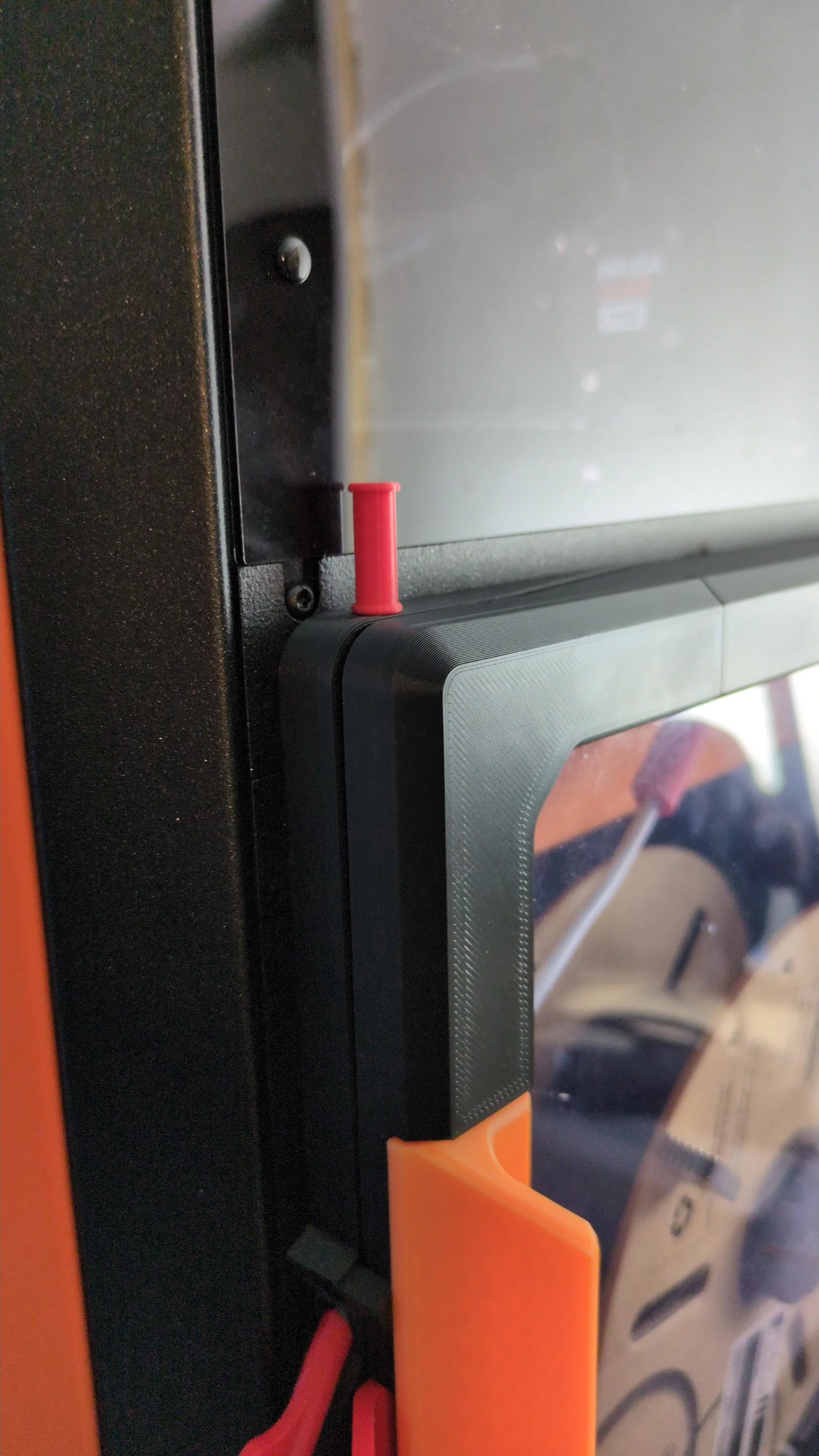

4. Cái latch cần được đẩy xuyên qua lỗ trên khung cửa. Cần dùng lực một chút mới vào. Xem hình để biết cách đặt đúng hướng.

5. Lắp connectors và corners ở một bên khung (chưa siết ốc vội; canh đúng vị trí)

6. Lắp Plexiglass

7. Lắp nốt các connectors và corners còn lại. Khi lắp handle nhớ canh sao cho latch khớp với hốc chữ nhật ở phía dưới.

8. Siết ốc

9. Dán seal lên bề mặt che các đầu ốc.

10. Lắp pivotpoints lên máy in bằng 3 lỗ rivet có sẵn. Cố định ốc bằng locking nut. Khuyến nghị dùng kìm mũi nhọn.

11. Gắn cửa vào pivots bằng ốc M3x30. Không cần nut nếu lắp từ phía trên xuống

12. Ép/ấn các pass-through plates lại với nhau

13. Tháo 4 rivet nhựa trên khung của core one

14. Dùng 4 con M3x6 để bắt chặt pass-through plate vào core one

15. Đo và cắt một đoạn PTFE tube để nối pass-through plate với PTFE tube của core one thông qua phần coupler. Cắt dài hơn 1cm so với cần thiết rồi tỉa dần đến khi ôm khít, không bị gấp khúc.

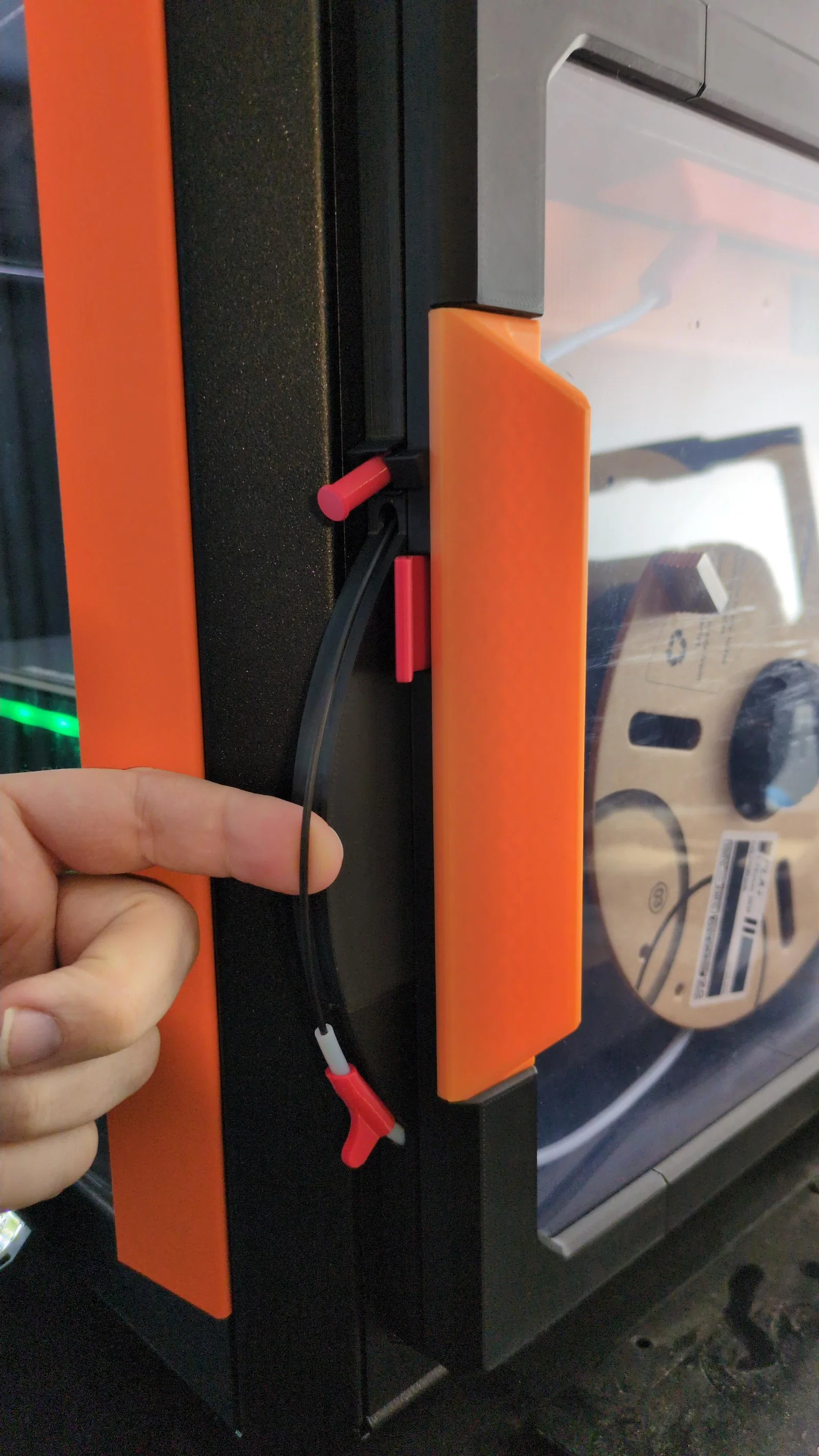

16. Đo và cắt một đoạn PTFE tube dùng để tiếp cận và thao tác cuộn bên trong. Khi đóng hoàn toàn (đẩy lên hết cỡ) vẫn phải còn 1–2cm ống nằm bên trong drybox.

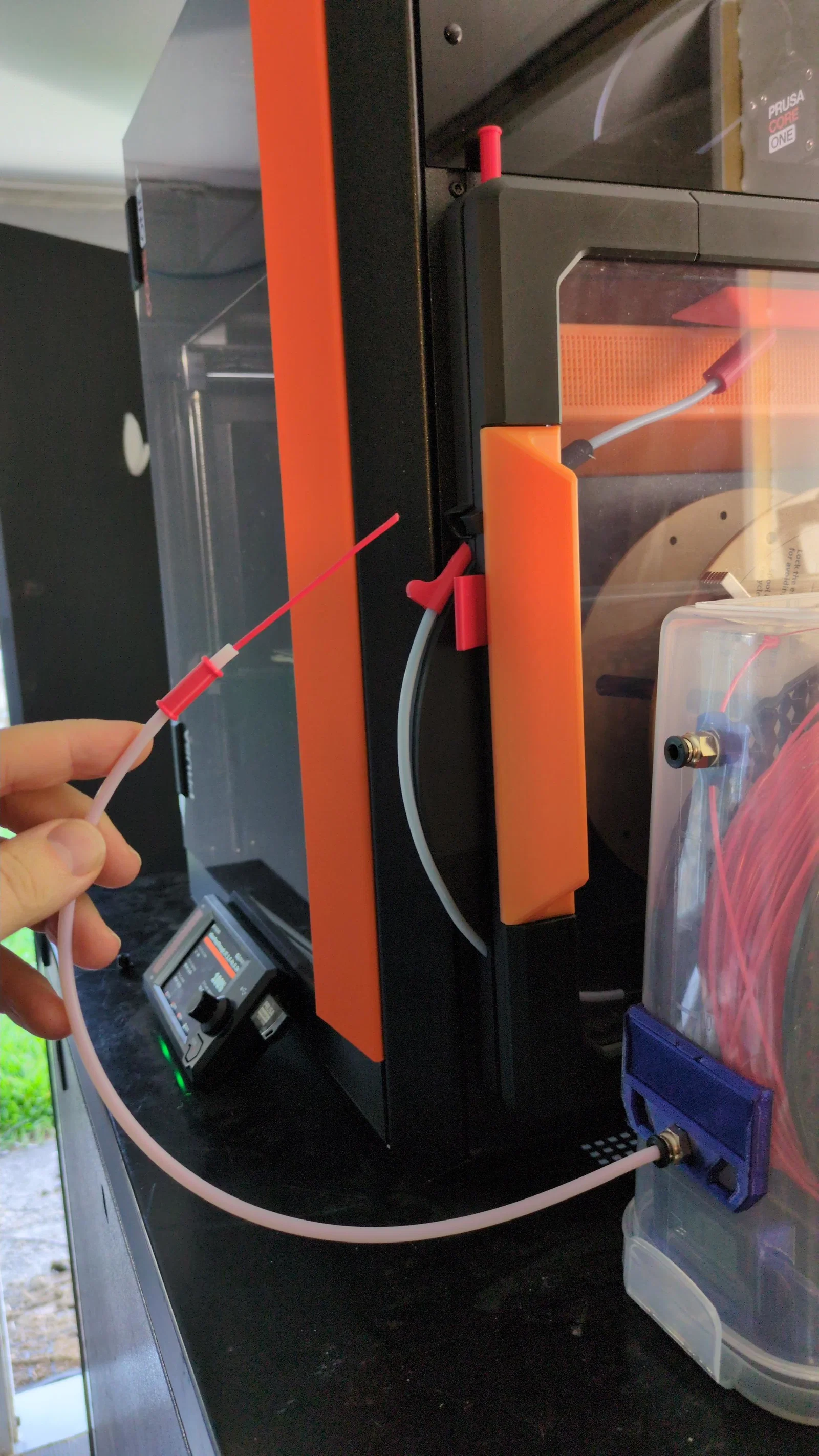

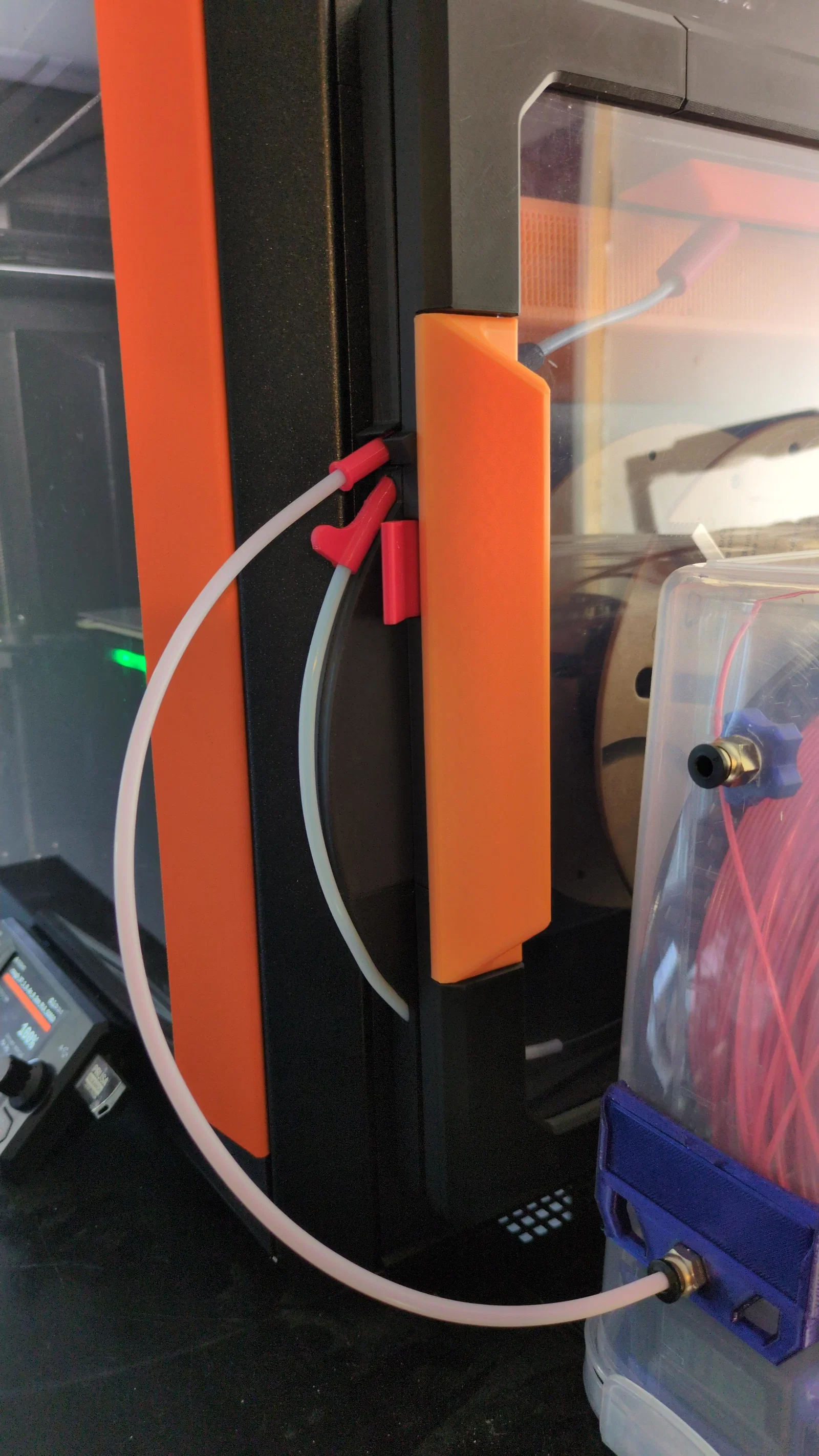

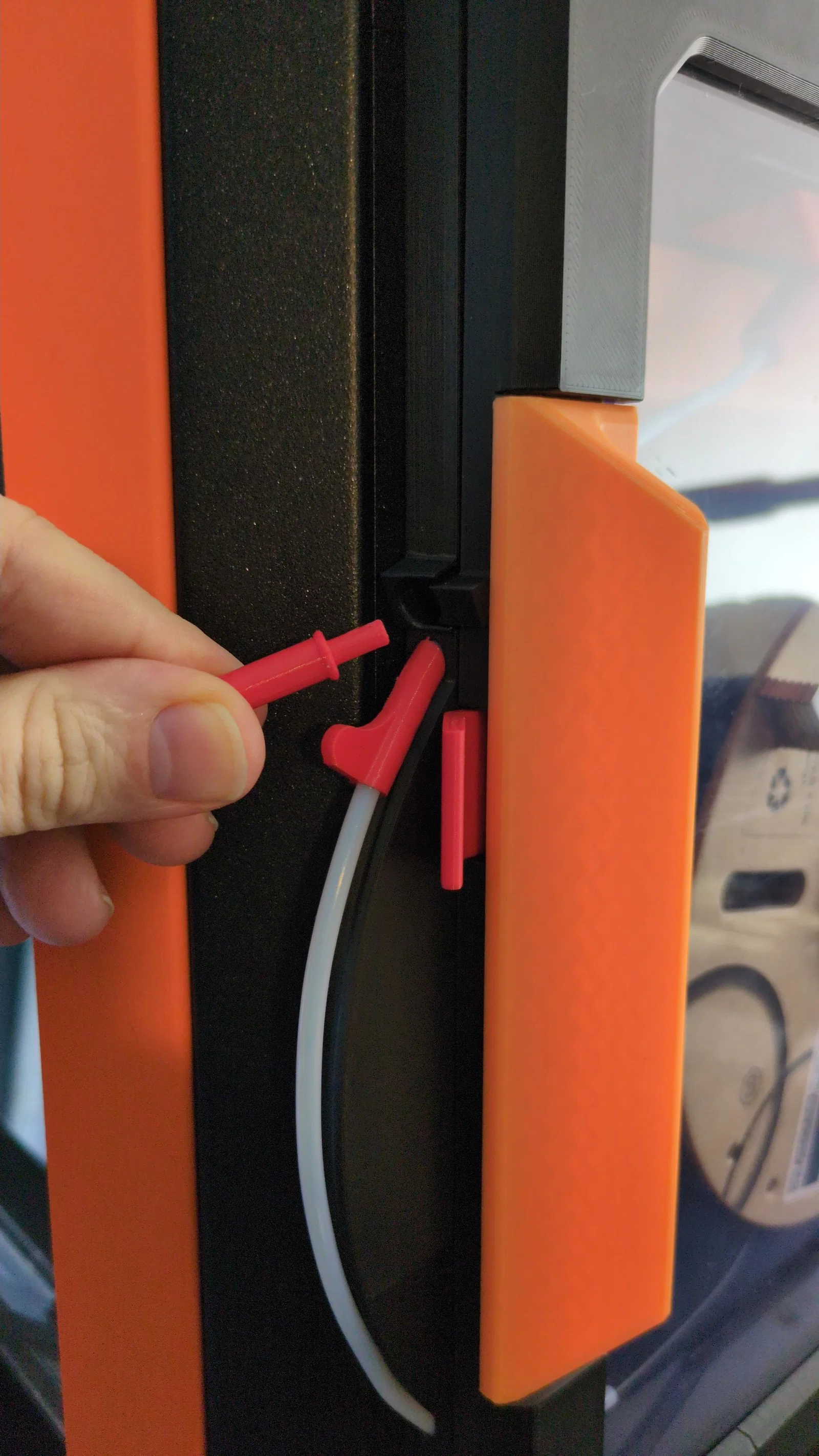

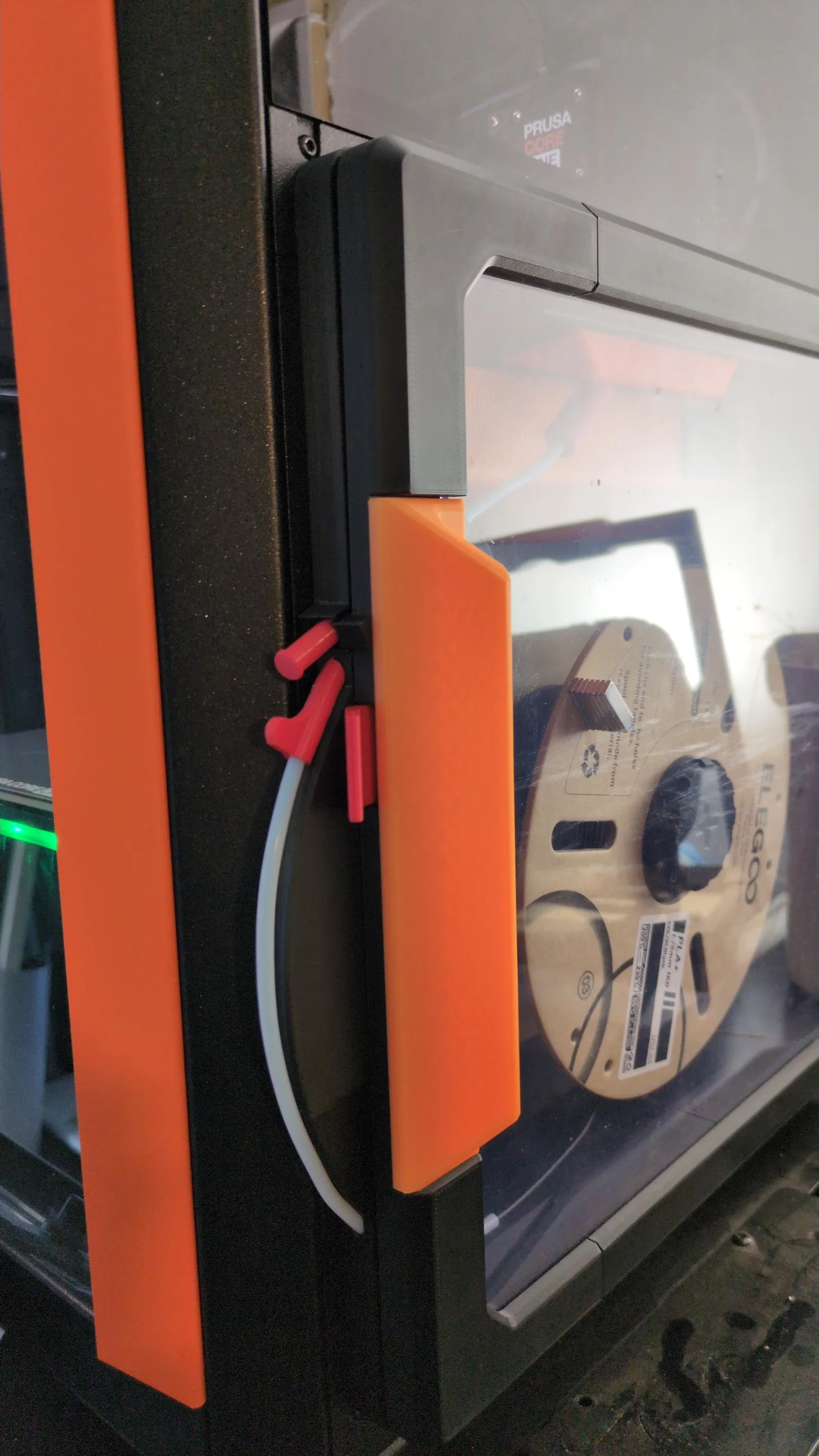

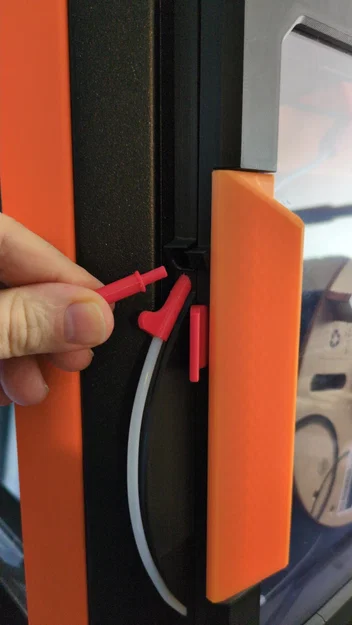

17. Lắp straight collar và collar có handle vào các PTFE tube cần thiết (xem video hoặc hình để biết vị trí)

18. Ghi chú:

    1. Nếu bạn chưa bịt lỗ đi dây cáp thì cân nhắc in Coreone cable hole plug

    2. Nếu bạn có cuộn để rời (không nằm trong drybox, v.v.) có thể sẽ cần Spool Holder hoặc ULTIMATE Spool Holder

Nâng cấp:
Nếu bạn đã có Prusa Core One Drybox upgrade hoặc thì bạn không cần in lại toàn bộ, chỉ cần in các part trong những thư mục cùng tên và xem thư mục "Upgrade".

Mong nhận góp ý:

1. Thiết kế của mình dùng một straight collar in 3D cho PTFE tube, có thể snap và giữ PTFE tube đúng vị trí. Lợi điểm là toàn bộ đều in 3D. Tuy vậy, bạn cho mình biết có ai quan tâm tới adapter PC4-M4 (push to connect) để gắn thêm khi cần không, hoặc có muốn một biến thể riêng chỉ dùng push to connect fitting (PC4-M4 hoặc PC4-M10) không?
