Drybox giá rẻ | Hộp lưu trữ filament | Tương thích Polydryer

Mình muốn làm một cái Drybox rẻ nhất có thể mà vẫn không hy sinh tính năng!

Hiện giờ có khá nhiều thiết kế dùng hộp ngũ cốc (cereal box) làm nền tảng, nhưng không cái nào đáp ứng hết tiêu chí của mình. Nên mình quyết định làm lại.

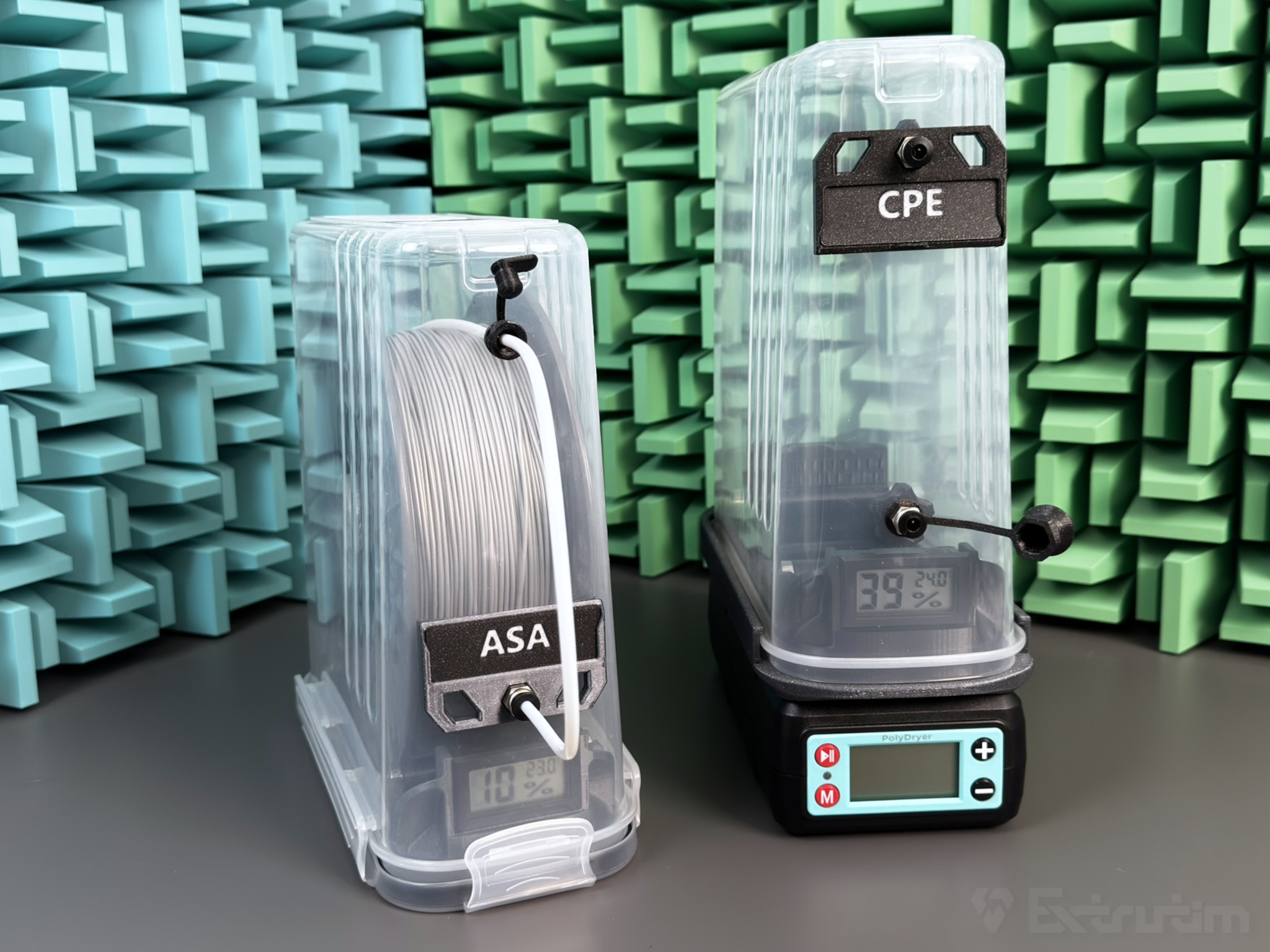

Hộp dry box này tương thích với Polydryer của Polymaker thông qua một adapter, nhưng nếu bạn không có máy sấy filament này thì cũng không sao, vì không cần thêm bộ phận nào khác ngoài adapter gắn ngoài.

Tính năng:

• Tốn ít vật liệu, chỉ khoảng ~90g filament

• Chi phí rẻ, khoảng €10 cho mỗi hộp

• Nhãn (label) thay được, tùy biến được

• Có hygrometer

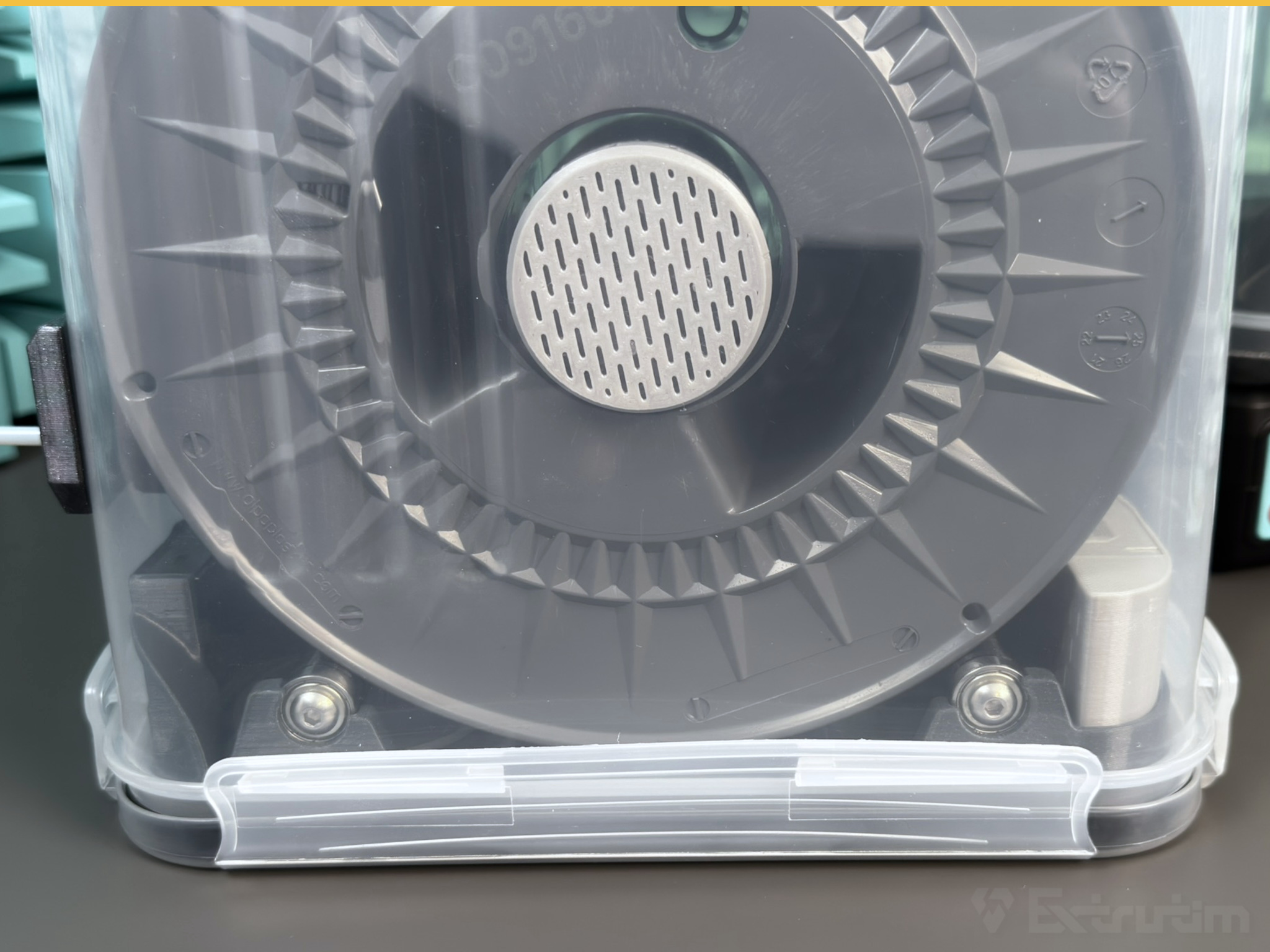

• Có ball bearings để dẫn hướng cuộn

• Cũng phù hợp cho cuộn rộng tới 70mm

• Tương thích Polydryer mà không cần sửa đổi hộp

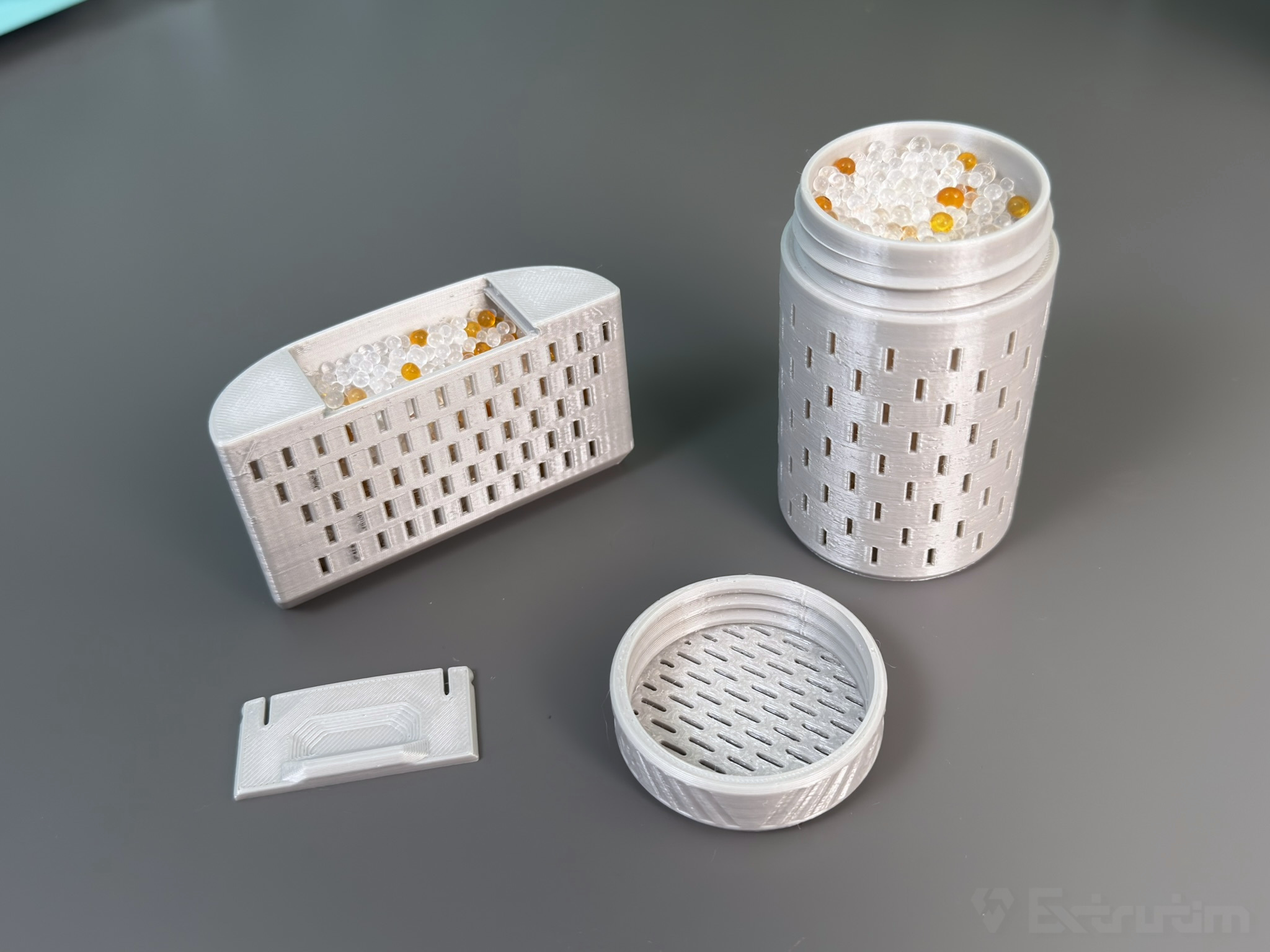

• Nhiều chỗ chứa hạt silica gel: 1 hộp chính + tùy chọn thêm hộp phụ

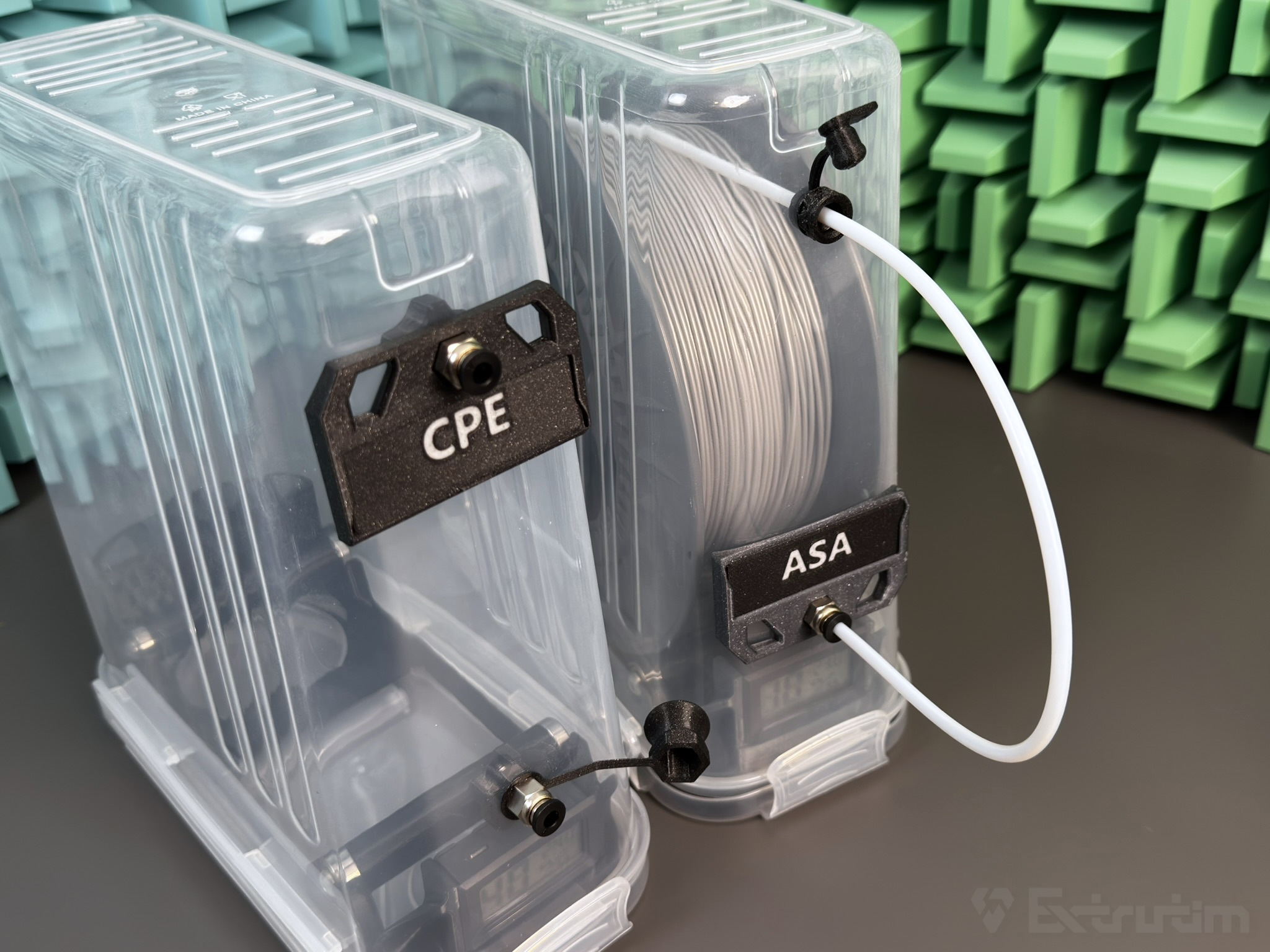

Hộp được làm bằng PP, là vật liệu không cho hơi ẩm đi xuyên qua, nên rất lý tưởng để làm dry box. Chỉ cần khoan 1–2 lỗ 10mm cho ống PTFE (tùy bạn muốn 2 couplings để đi filament theo hướng khác, hoặc để cất ống sau khi rút filament ra khỏi máy in).

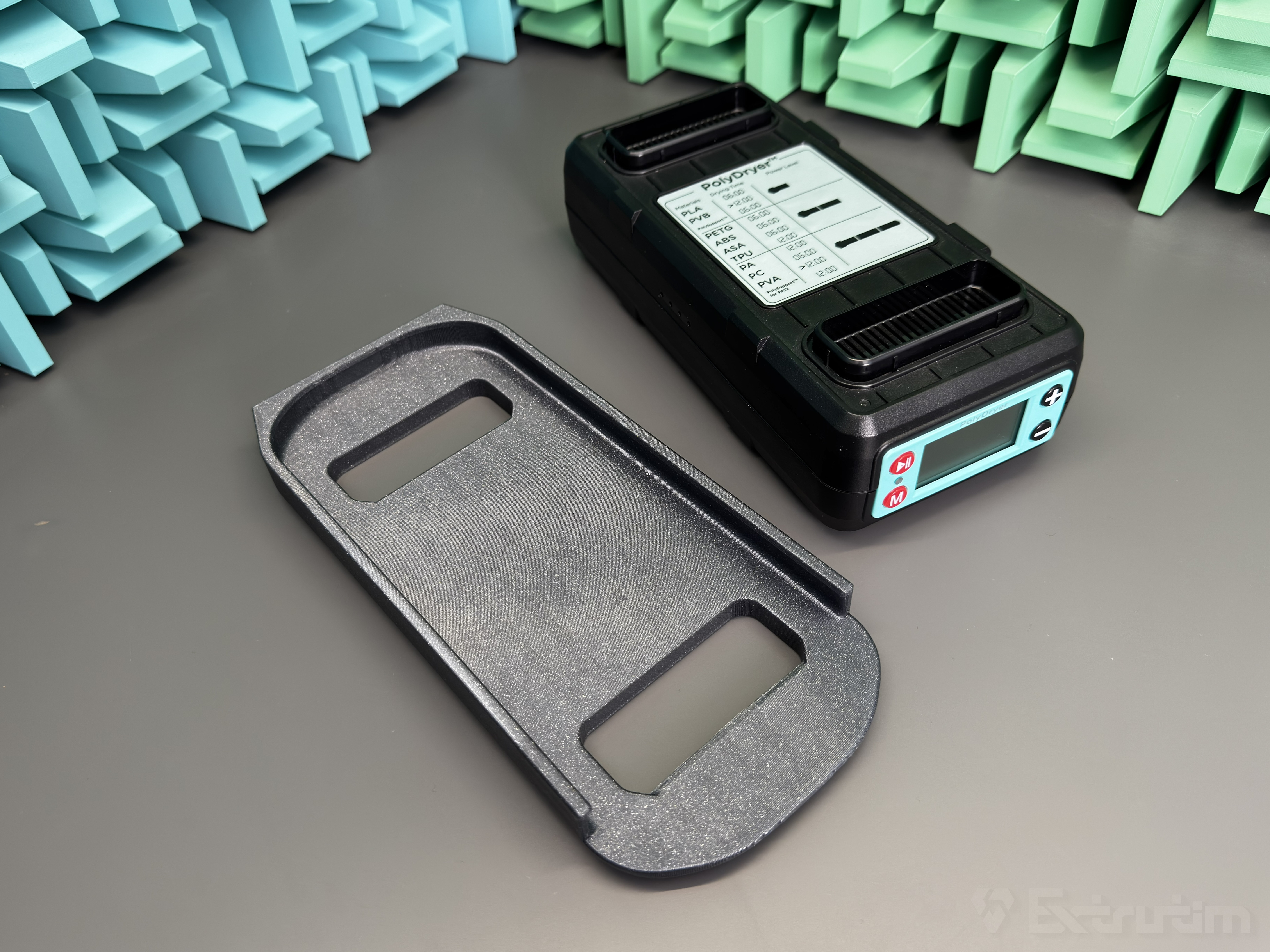

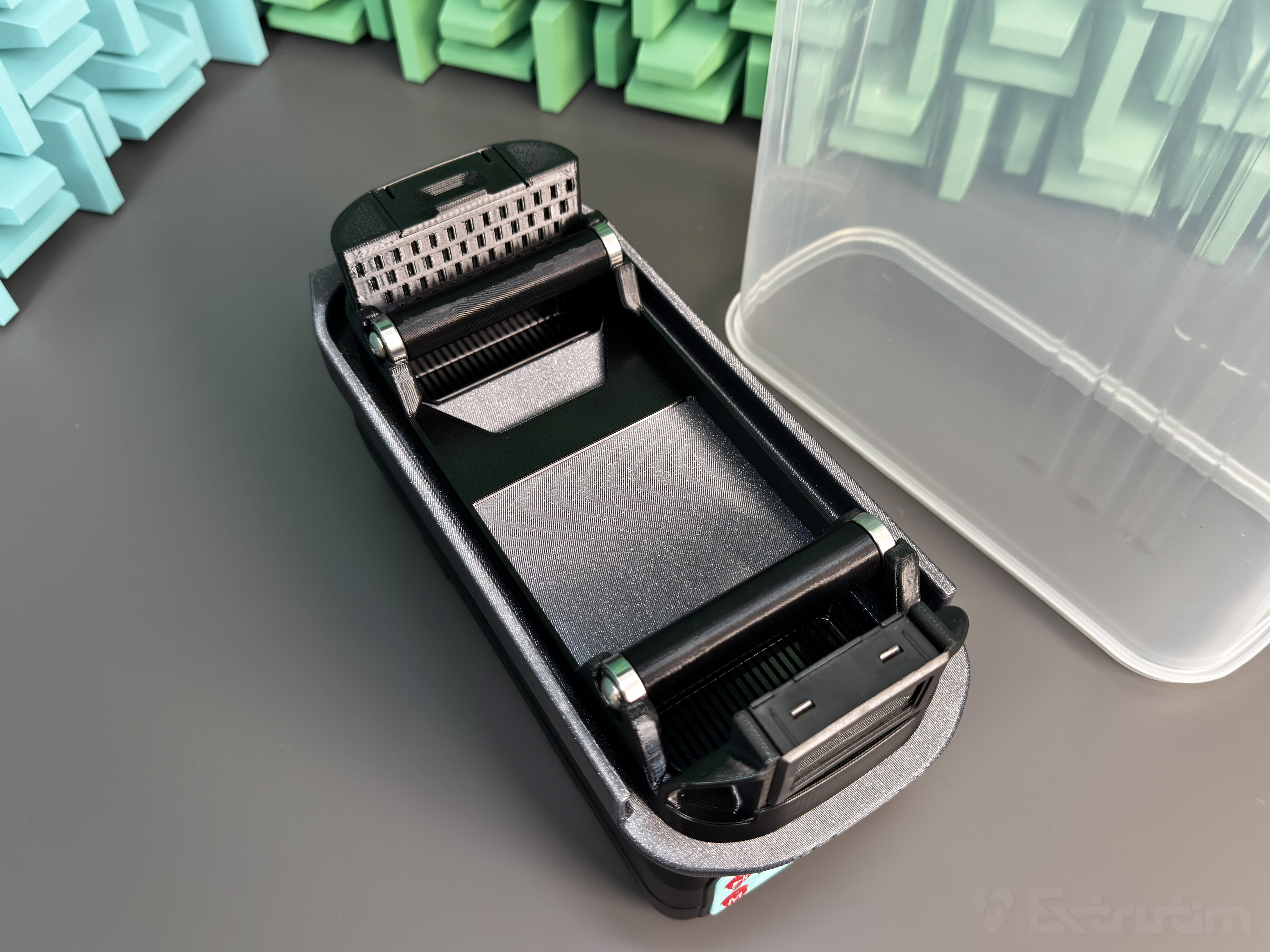

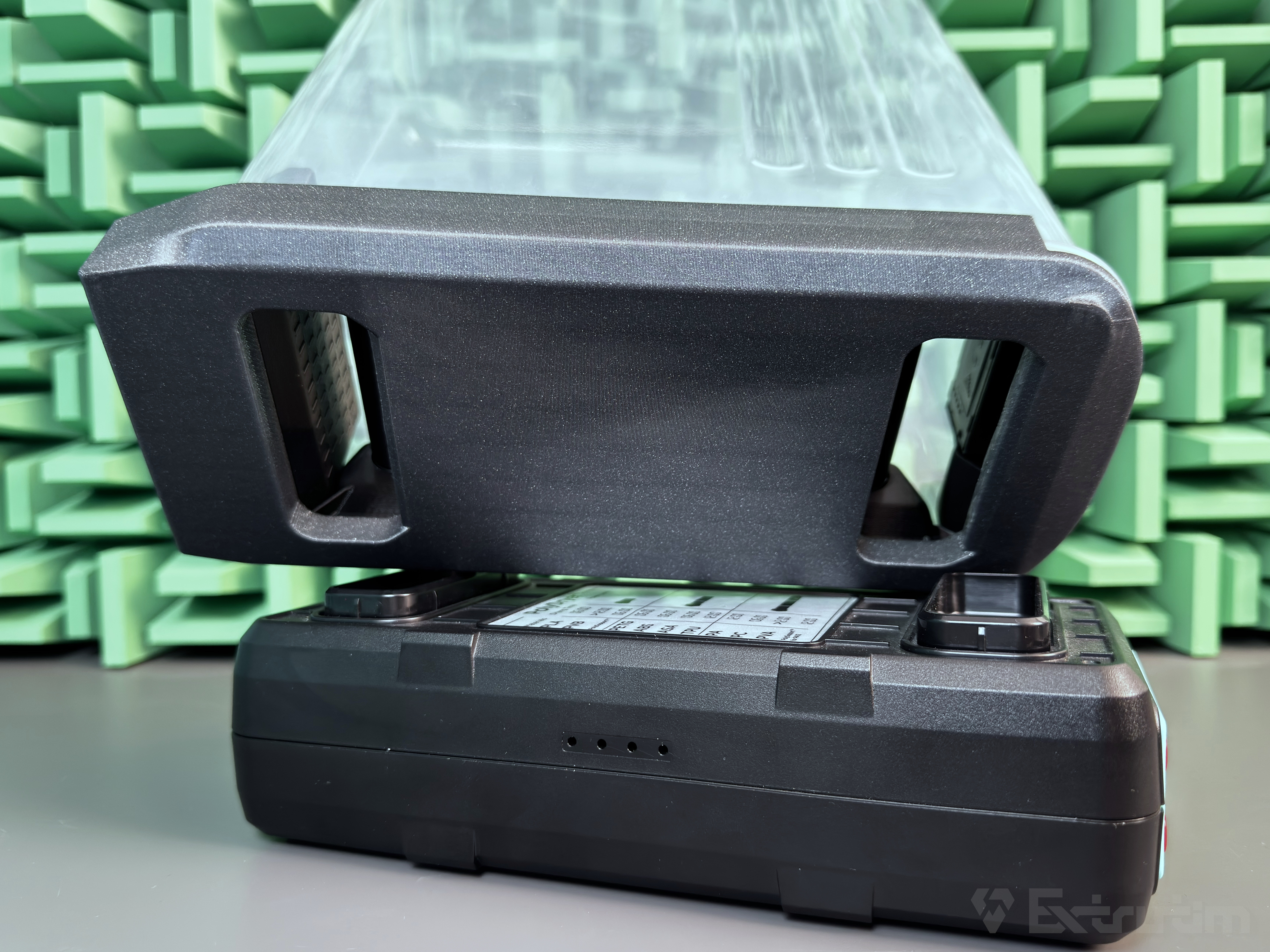

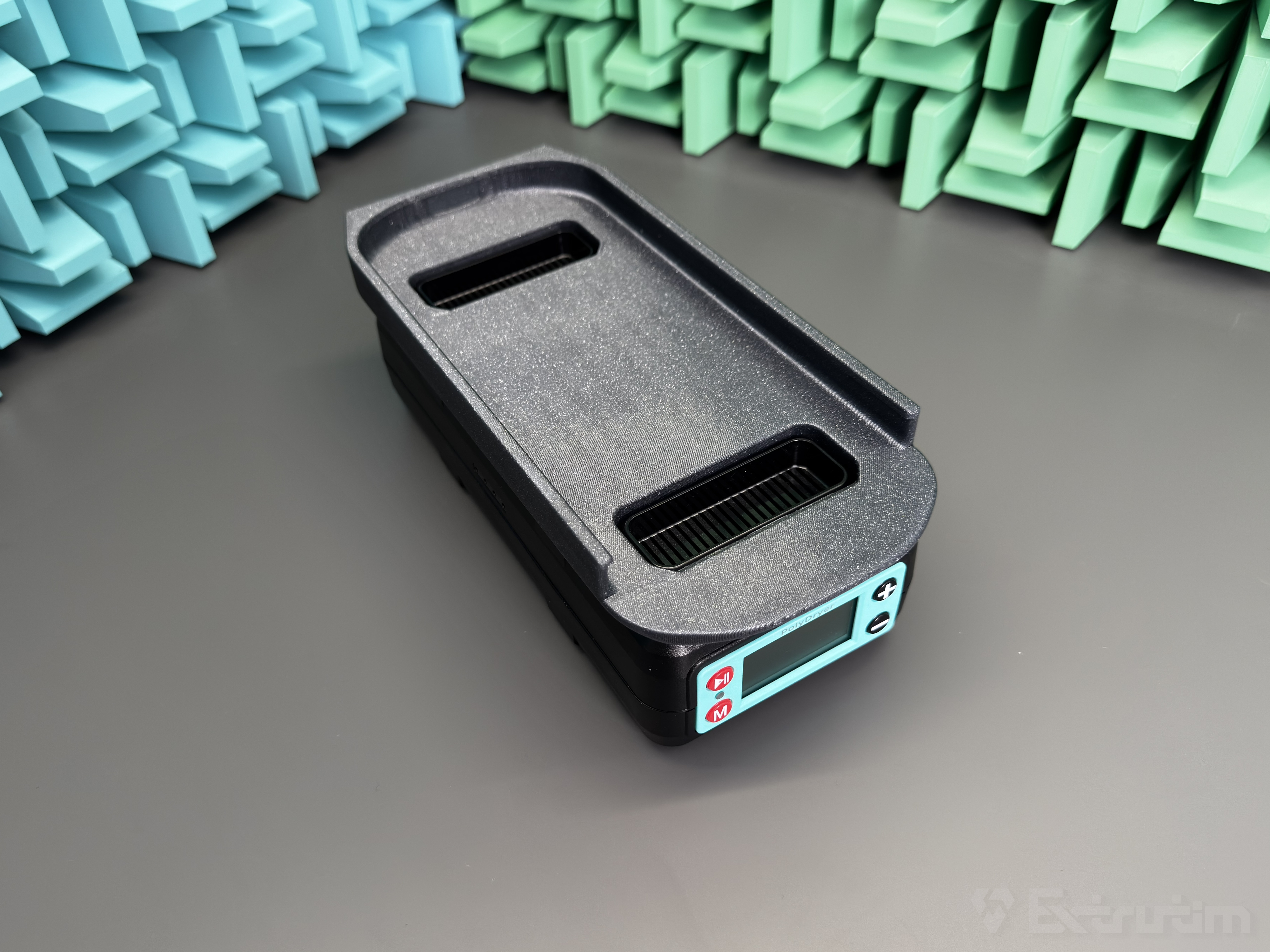

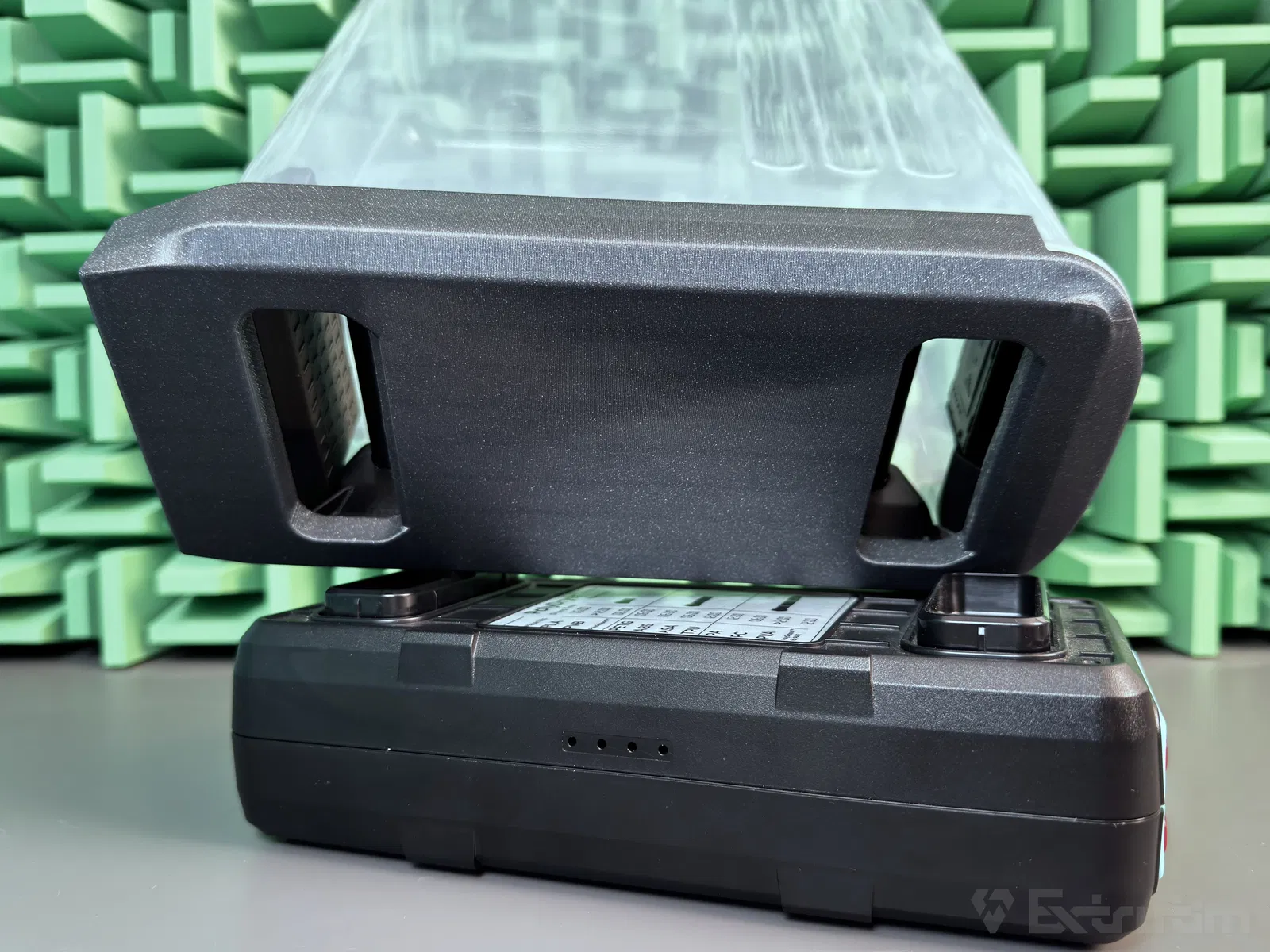

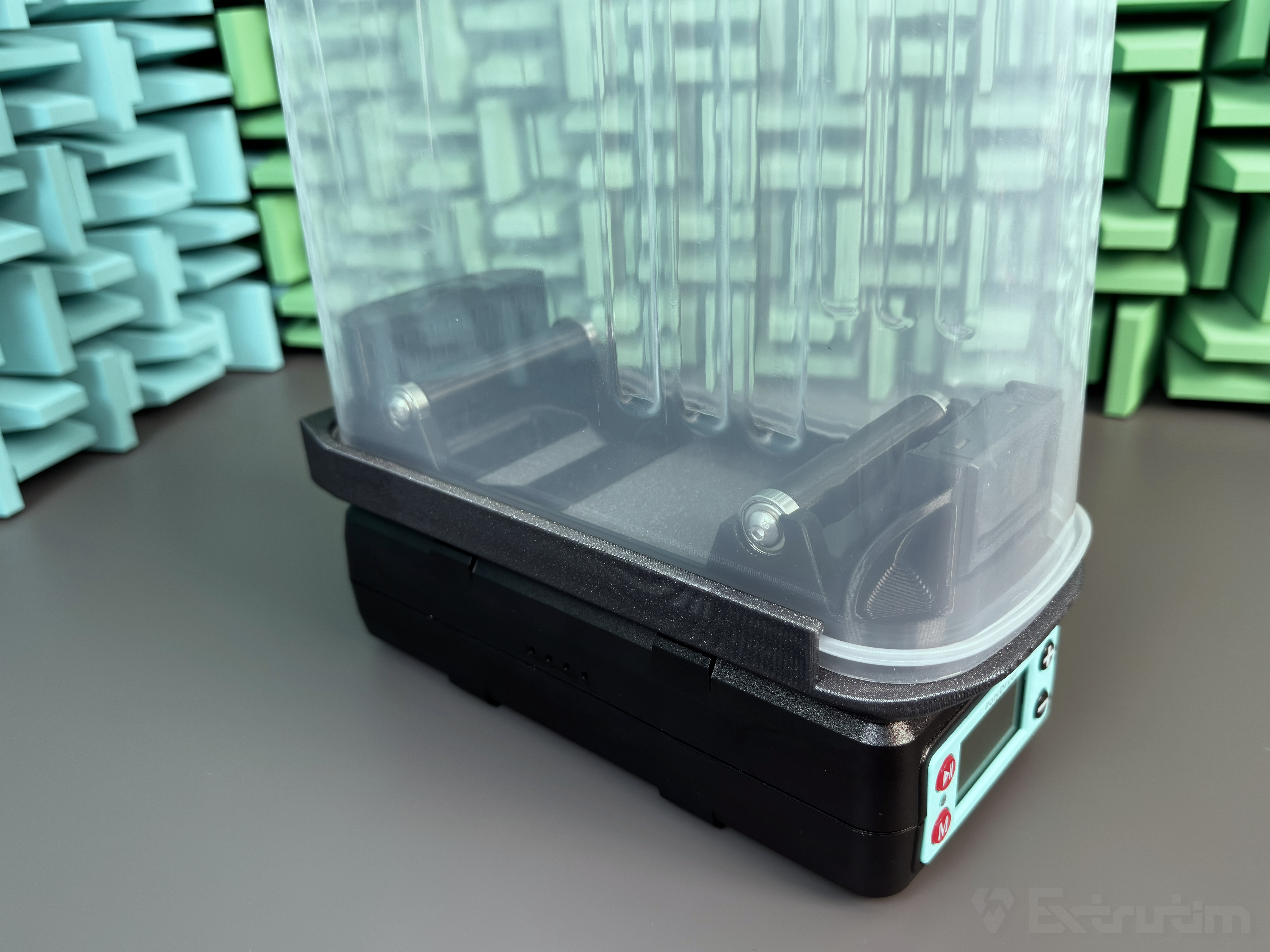

Thay vì chỉnh sửa trực tiếp cái hộp để tương thích Polydryer bằng cách thêm nhiều chi tiết lớn, mình làm một adapter rời. Bạn mở nắp, nhấc phần đế ra khỏi nắp bằng các tay nắm ở bên phải và bên trái của hygrometer, rồi trượt toàn bộ lên adapter.

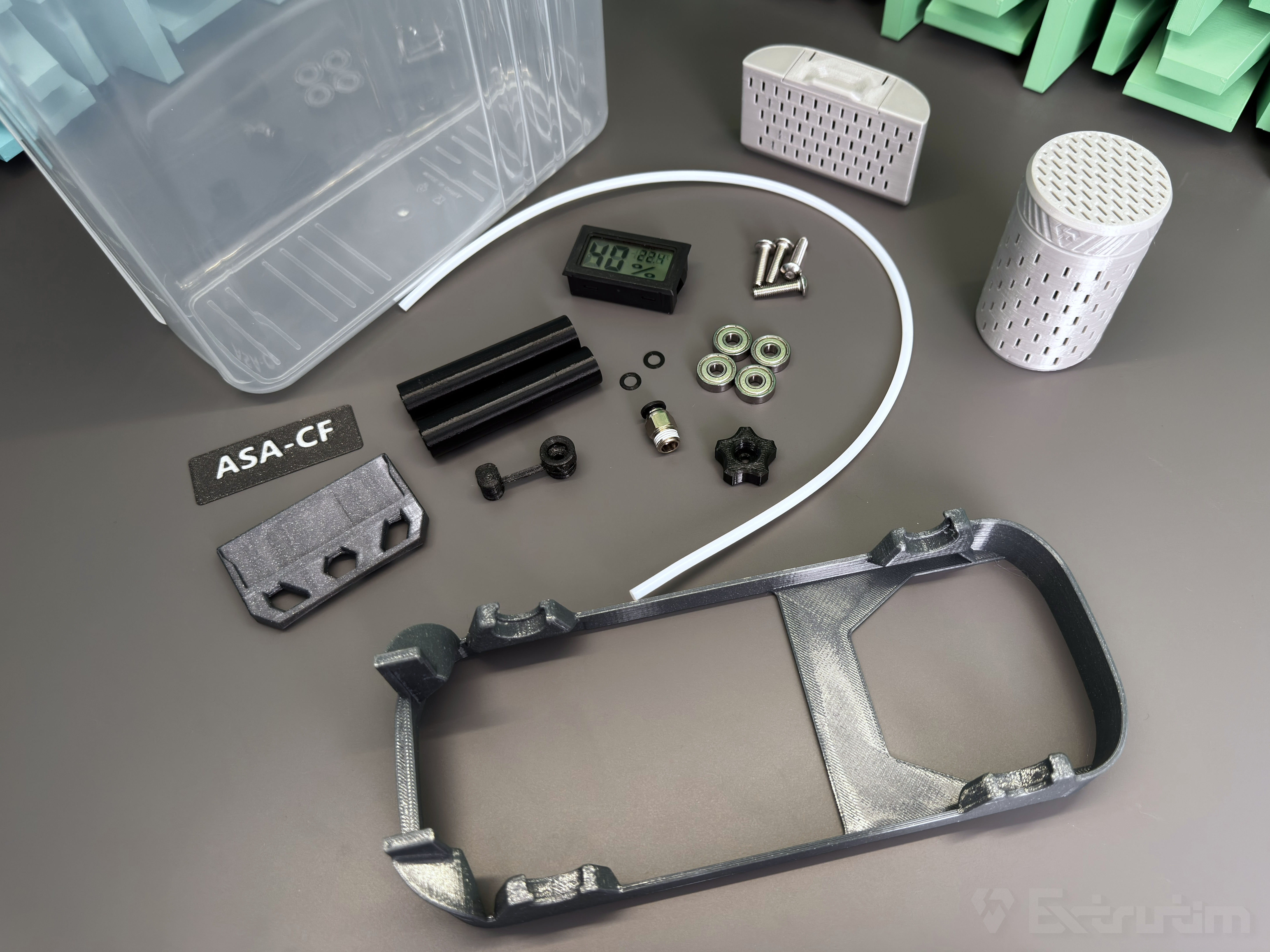

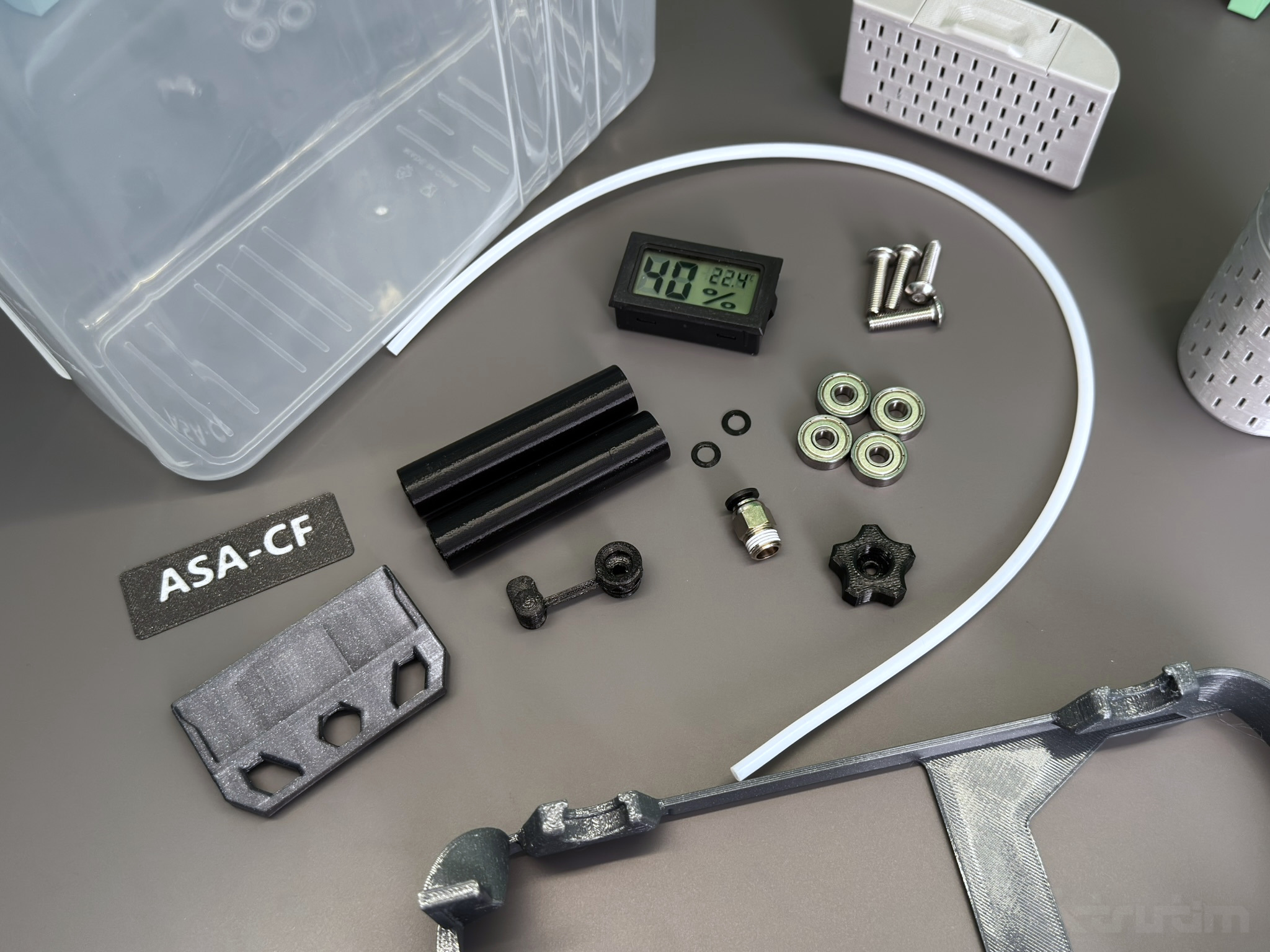

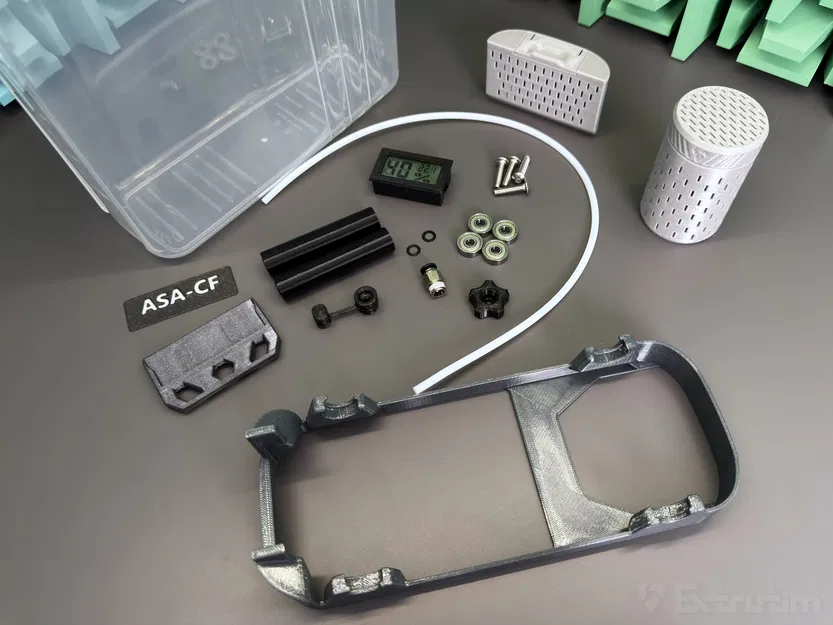

Bạn cần chuẩn bị:

• 4x ball bearing 5x16x5 (625zz / 625-2RS)

• 4x vít M5x16-20mm (đầu button, pan, hoặc round)

• 1x hygrometer (loại chữ nhật tiêu chuẩn)

• 1–2x PC4-M10 pneumatic coupling

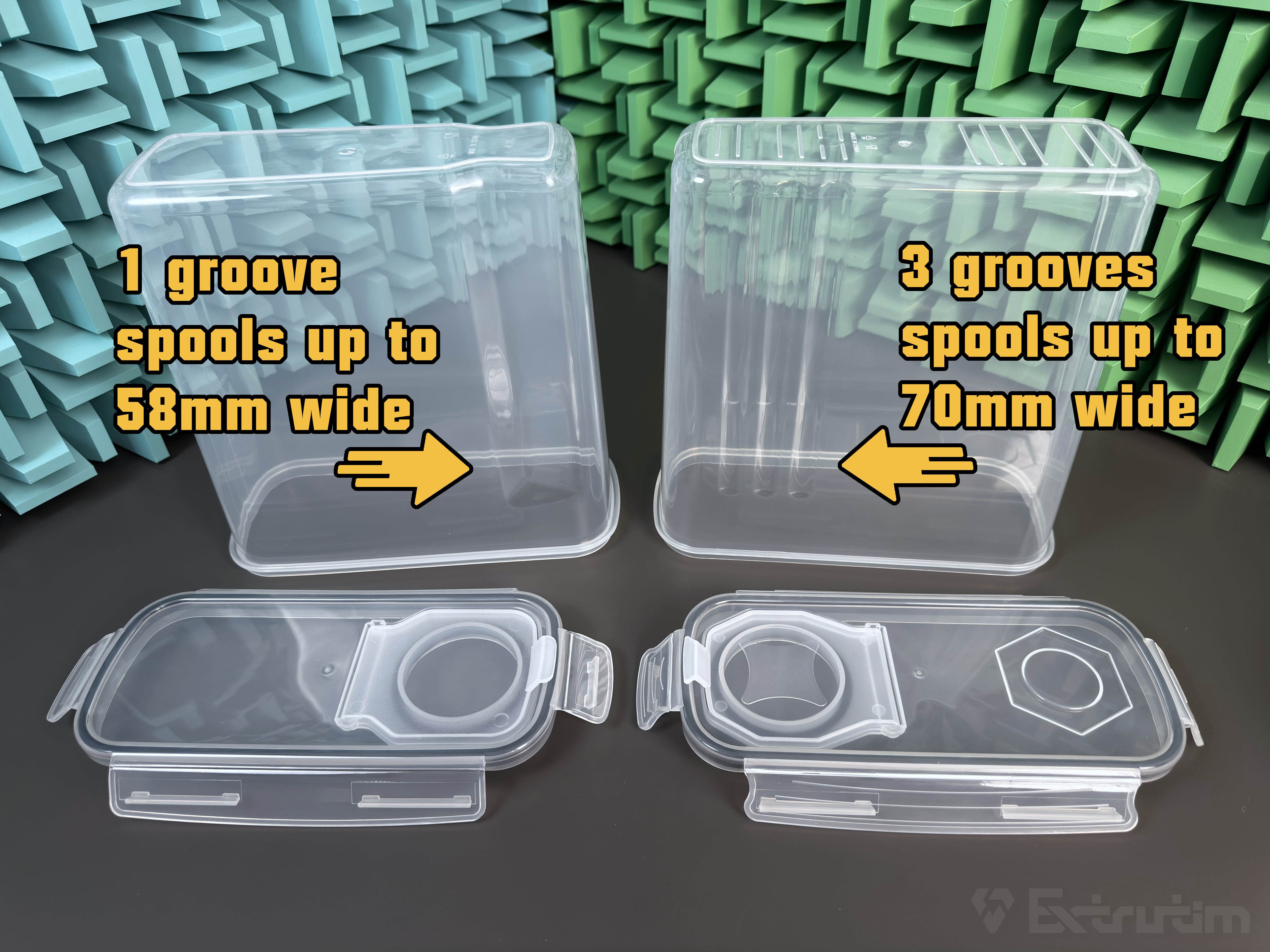

• 1x hộp đựng thực phẩm 4L (lưu ý 2 biến thể trong hình. Biến thể có 3 rãnh bên hông có thể chứa cuộn rộng hơn)

• ~90g filament (khuyến nghị PETG/PCTG) +130g cho adapter Polydryer và đồ gá khoan (drilling jig)

• ~20g Flex filament shore 82a hoặc mềm hơn (chỉ dùng cho coupling in hoặc nắp bịt (sealing cap) cho pneumatic coupling)

• Ống PTFE 4mm (khuyến nghị đường kính trong 2.5mm)

• Mũi khoan 10mm (khuyến nghị step drill bit)

• Hạt silica gel

Nếu bạn muốn tìm hiểu thêm về cái hộp và cách lắp ráp, mời bạn xem video của mình trên YouTube!

Lắp ráp:

In các chi tiết bằng PETG, PCTG, hoặc các loại filament tương tự không bị vấn đề “material creep” (mối nối bằng vít có thể bị lỏng dần theo thời gian). Những vật liệu này cũng chịu nhiệt tốt hơn.

Bạn có thể in label màu trắng rồi tự viết lên, hoặc thêm chữ ngay trong slicer và in multi-colour.

Nếu giống mình, bạn dùng PTFE coupling tự in hoặc nắp bịt cho PC4-M10 coupling, thì hãy in các phần này bằng Shore 82A hoặc mềm hơn.

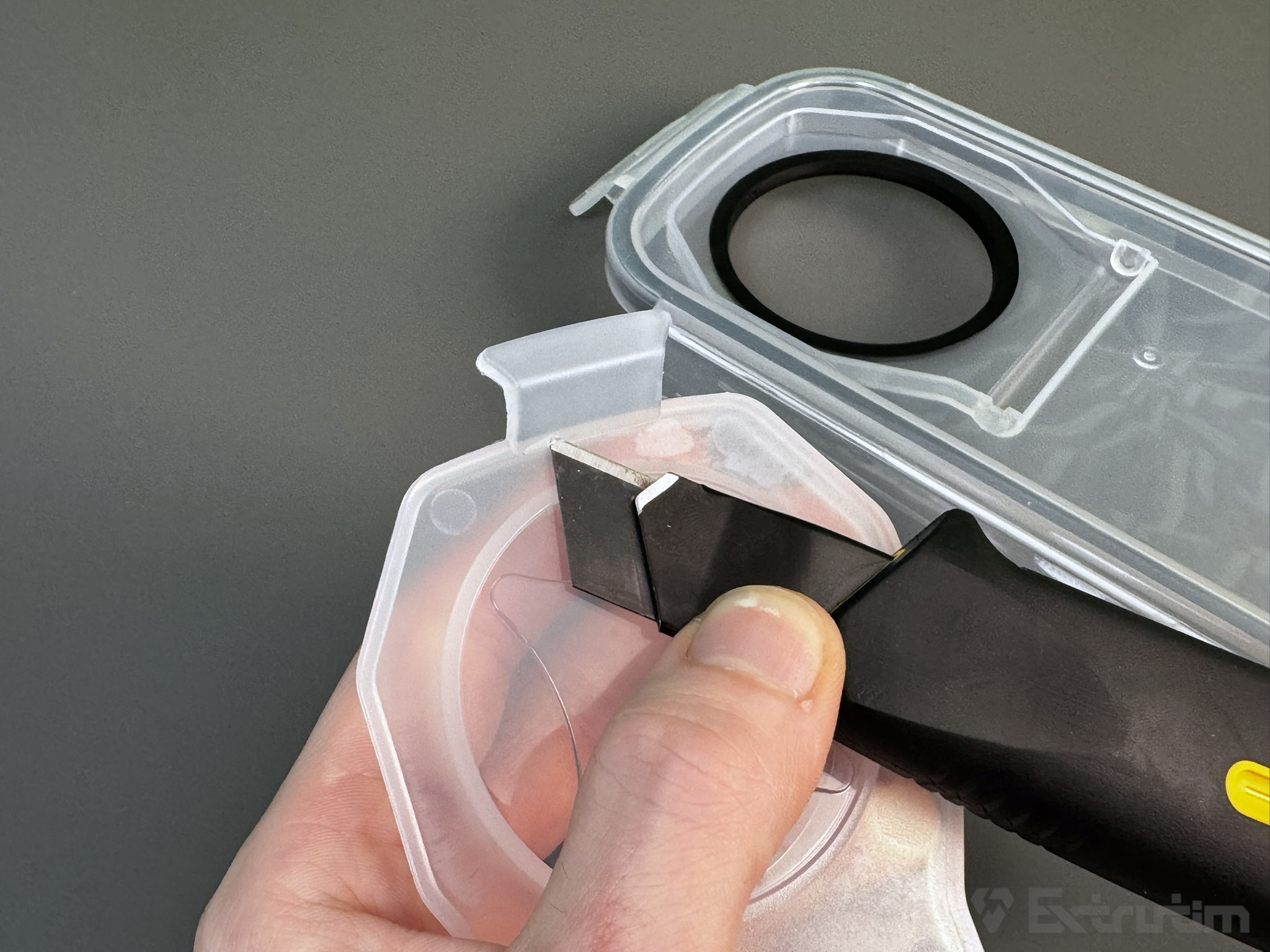

Cần bẻ bỏ cái gờ nhỏ trên phần nắp gập của hộp. Cách dễ nhất là rạch bằng dao rọc giấy rồi bẻ ra. Rạch càng sâu thì càng dễ bẻ.
(Cẩn thận! Làm nhẹ nhàng, tuyệt đối không cắt hướng về phía người, đảm bảo tay không trượt, và chắc chắn không có bộ phận cơ thể nào nằm trên hướng bạn đang tác lực. Xem đoạn này trong video của mình để làm đúng cách!)

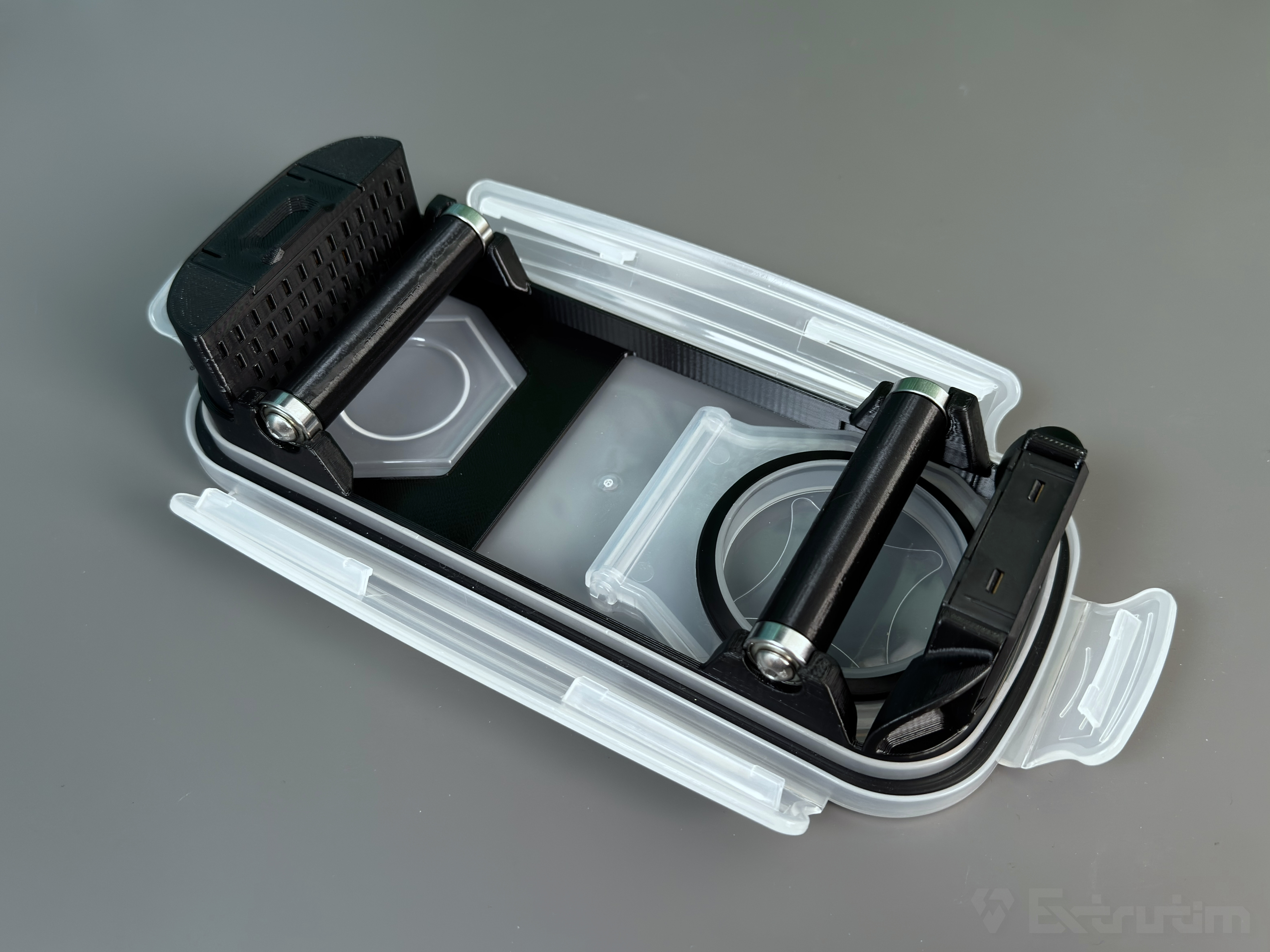

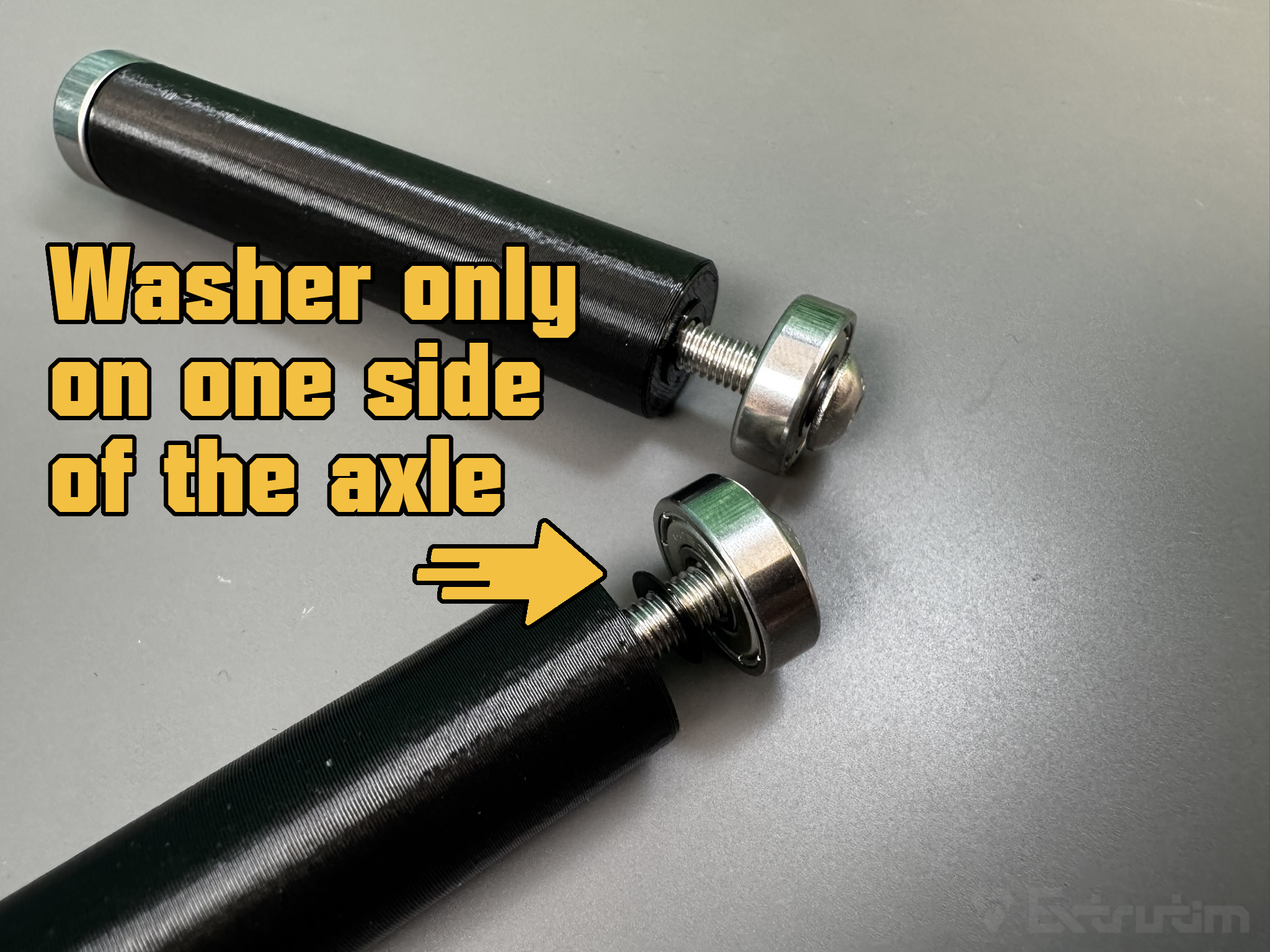

Bắt bearings vào trục bằng vít (lưu ý: đặt 1 vòng đệm (washer) in giữa bearing và trục ở một phía của trục), rồi bấm (clip) chúng vào phần đế.

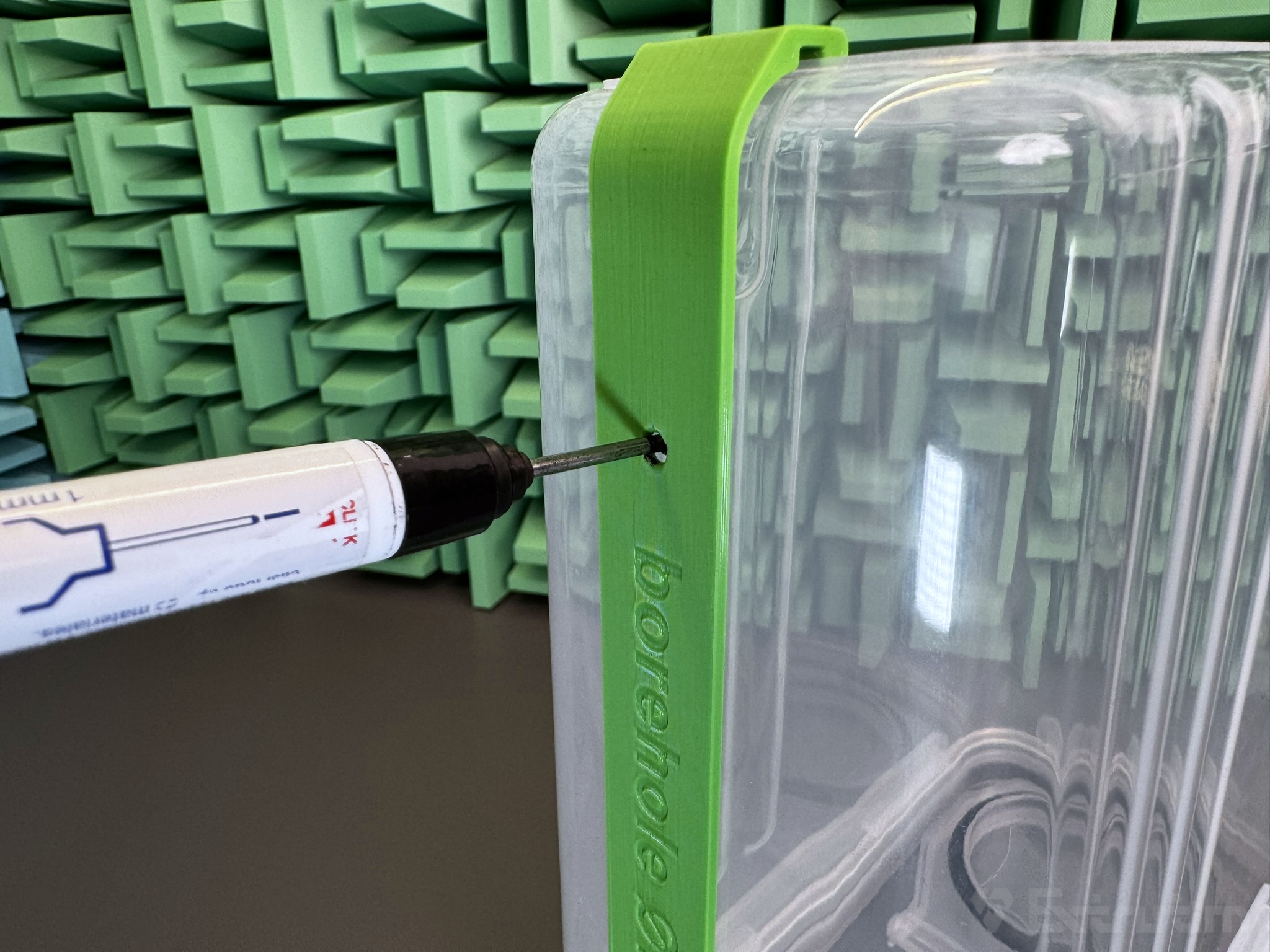

Dùng drilling jig để đánh dấu vị trí lỗ cho couplings.

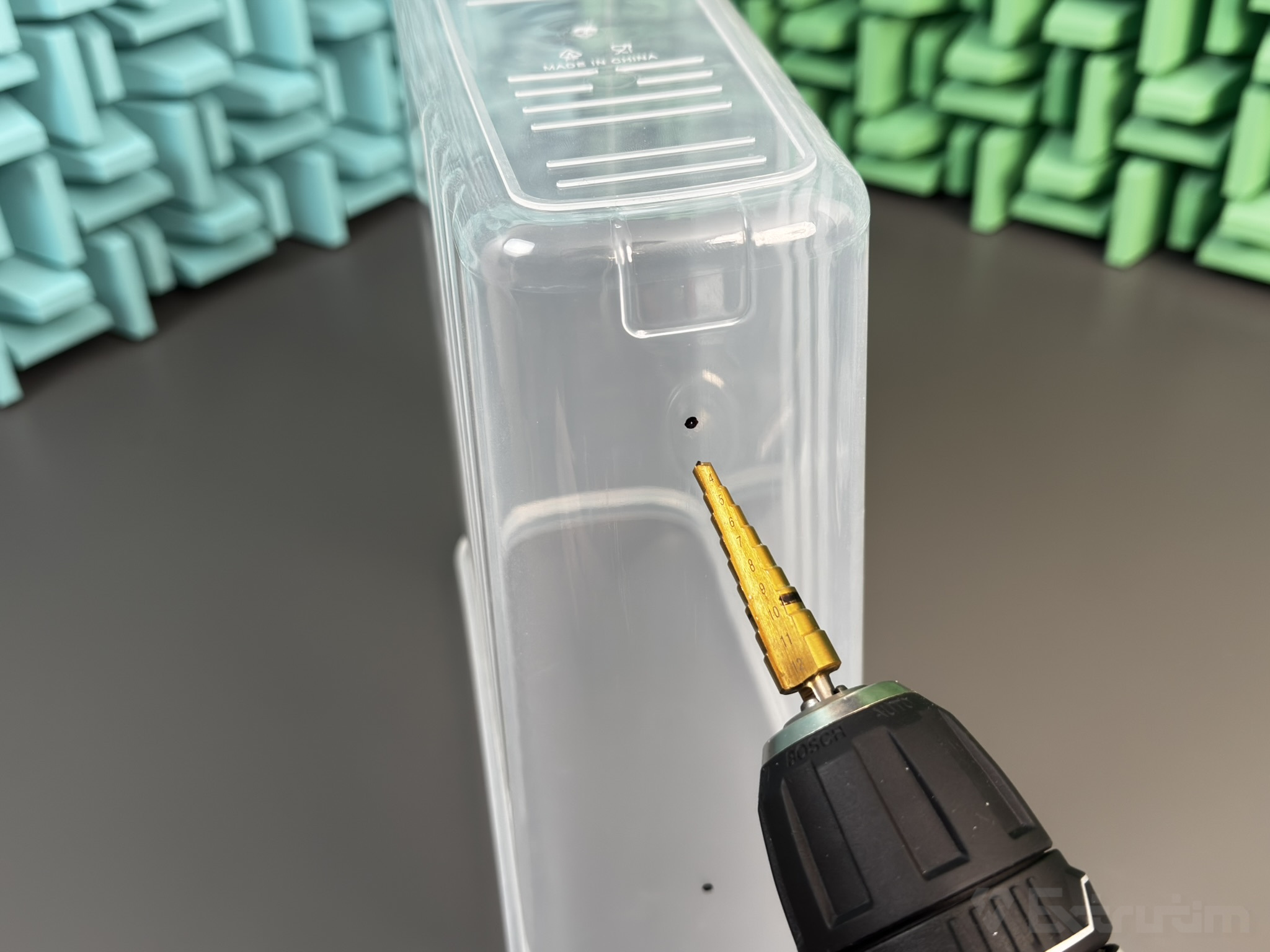

Tốt nhất là khoan lỗ bằng step drill bit để lỗ tròn đẹp, sau đó vặn coupling cùng với phần giữ nhãn (label holder) và phần đối ứng ở mặt trong.

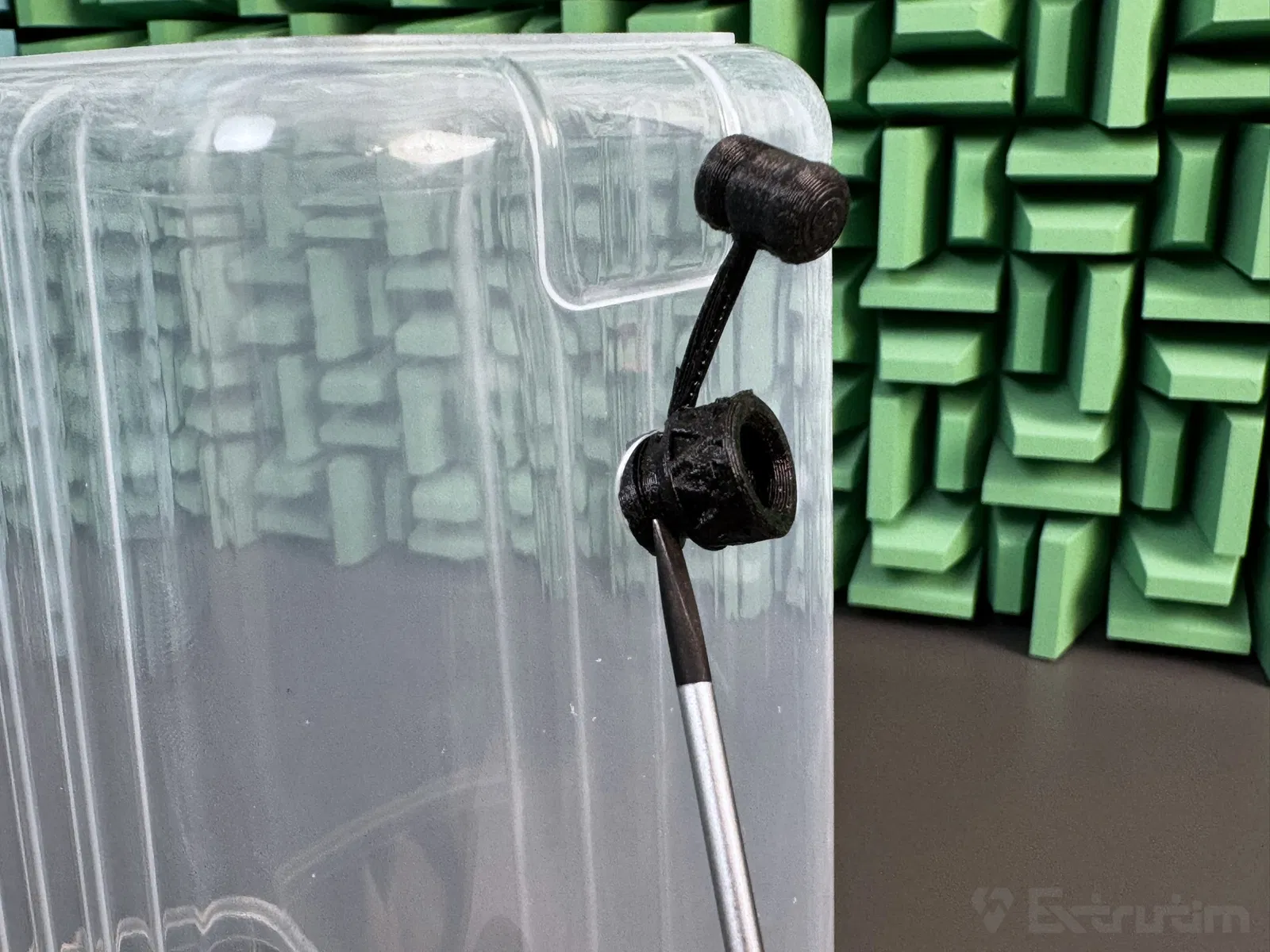

Bạn có thể dùng một cây tua vít nhỏ để ấn coupling tự in vào lỗ dễ hơn.

Cuối cùng, bấm hygrometer vào, đặt hộp silica ở phía sau, cắt 1 đoạn ống PTFE cho vừa, vậy là xong!
