Case BC-250 (PSU gắn trong + 2 quạt 140mm)

Mô tả

Chào mọi người! Đây là vỏ case in 3D custom của mình cho card đào BC-250 / PC gaming chạy Bazzite.

Mình thiết kế mẫu này vì muốn một cái case bao kín cả board lẫn PSU, thay vì để lòi/treo bên ngoài. Mục tiêu chính là airflow: khác với một số mẫu khác, case này đảm bảo luồng gió bị ép đi xuyên qua toàn bộ linh kiện, bao gồm cả phần backplate (thường hay bị “bỏ quên”).

Tính năng chính:

• Bao kín toàn bộ: Fit BC-250 và PSU Meanwell LOP-400-12 bên trong.

• High Airflow: Thiết kế cho 2 quạt 140mm (cấu hình push/pull) để giảm nhiệt.

• Làm mát backplate: Thiết kế cho phép gắn heatsink 120mm ở mặt sau, và đường gió thực sự đi qua khu vực backplate.

• Đi dây gọn: Có lỗ riêng trên nóc để đi dây gọn gàng hoặc dùng adapter 180 độ.

Ghi chú về setup của mình: Để tối ưu hiệu năng, mình đã repaste BC-250 bằng PTM7950 và dùng UTP-6 putty, nên nhiệt được truyền đi dễ hơn.

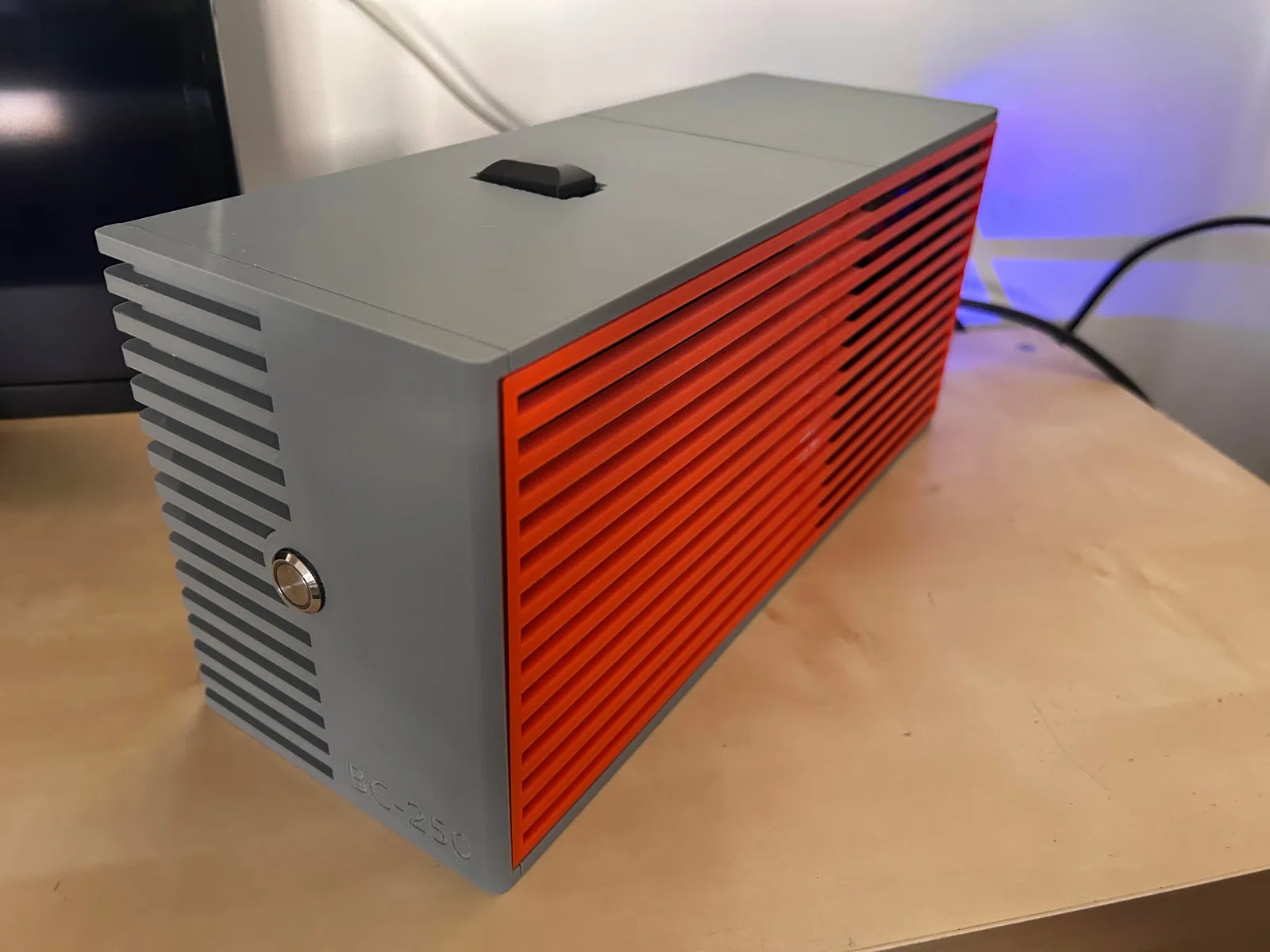

Lưu ý: Ảnh chụp là prototype đời sớm. File đính kèm ở đây đã được cập nhật nhẹ để fit tốt hơn, nên nếu thấy một chi tiết nhỏ hơi khác ảnh thì cũng đừng lo.

Danh sách vật tư (Bill of Materials)

• PSU: Meanwell LOP-400-12

• Quạt: 2x quạt 140mm (dày tối đa 27mm)

• Inserts: Threaded Inserts M4 và M3

• Ốc: Ốc M4 và M3 (nhiều chiều dài khác nhau)

• Nguồn vào: Ổ cắm IEC C14 10A 250V kèm Fuseholder đơn

• Keo: Superglue hoặc keo CA để dán thân case

• Tùy chọn: Heatsink 120x120x20mm cho backplate + keo tản nhiệt

• Vật liệu: PETG – hoặc vật liệu có khả năng chịu nhiệt tốt hơn

Hướng dẫn lắp ráp

Bước 1: Chuẩn bị board BC-250

1. Tháo 2 con ốc sẵn có và cái ngàm/khung kim loại ở phía trước BC-250.

2. Thay bằng 2 ốc M4 dài và chi tiết in [BC-250_locking_clip].



Bước 2: Chuẩn bị PSU

1. Dùng ốc M3 và inserts để bắt PSU Meanwell vào [BC-250_LOP-400-12_clip].



2. Trượt [BC-250_LOP-400-12_clip] vào phần backplate của BC-250.



3. Nối dây AC và jack 12V 8-pin ngay lúc này.

4. Tùy chọn nhưng khuyến nghị: Dùng keo tản nhiệt để dán heatsink 120x120x20mm lên backplate.



Bước 3: Lắp thân chính

1. Gắn heat-set inserts M4 vào [BC-250_Main_body].

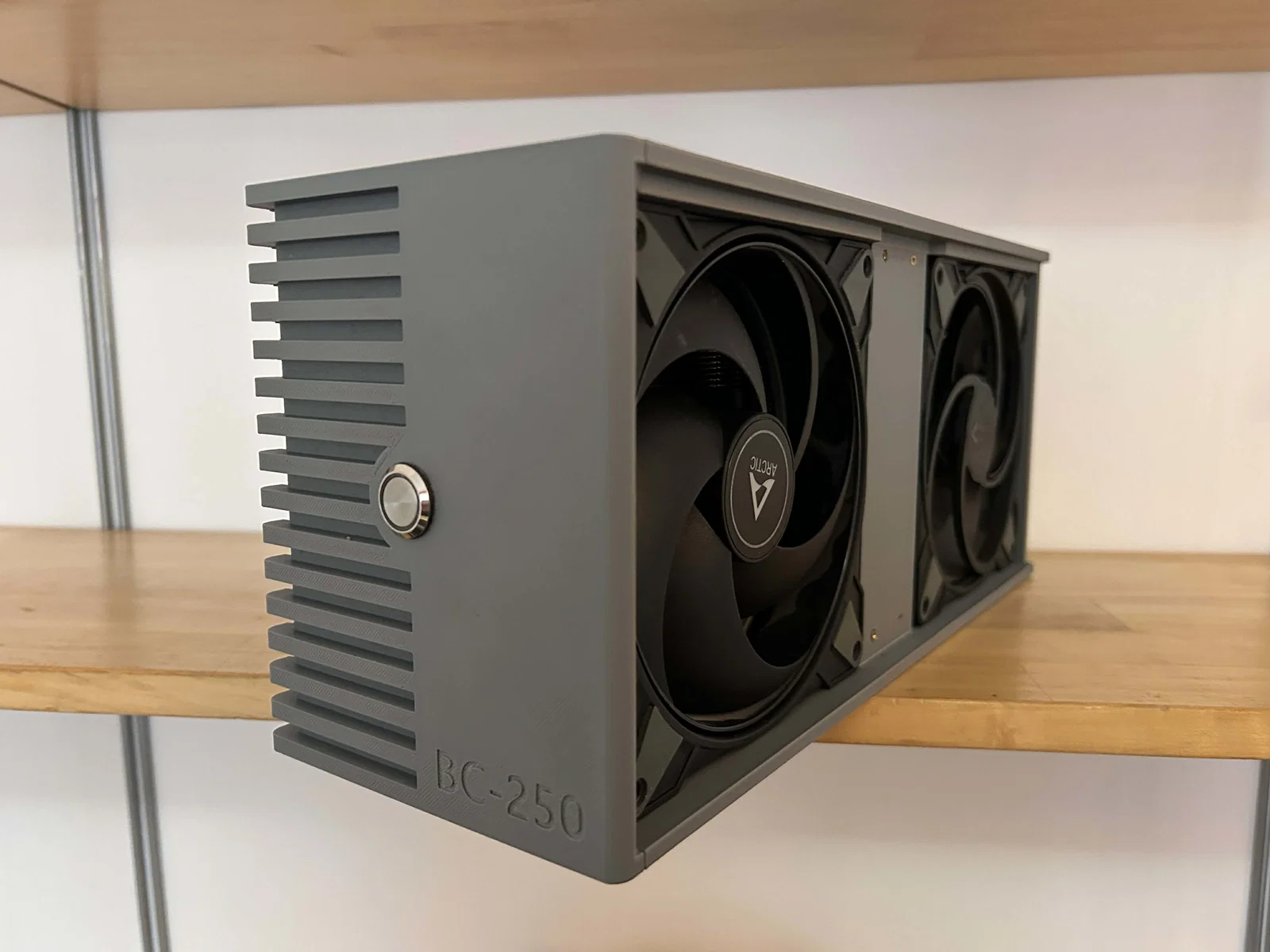

2. Nếu bạn dùng nút bấm phía trước, lắp vào [BC-250_Front_plate] ngay bây giờ.



3. Dán [BC-250_Front_plate] và [BC-250_Main_body] lại với nhau.



4. Lắp inserts M4 vào mặt sau của [BC-250_Back_body].



5. Dán cụm Front và cụm Back lại với nhau. Để khô hoàn toàn!



Bước 4: Hoàn thiện lắp ráp

1. Khi keo đã khô, trượt board BC-250 (đã gắn PSU và Clip) vào case từ phía sau. LƯU Ý: tốt nhất nên tháo bớt phần trên của heatsink để làm mát tốt hơn.



2. Cố định card vào thân case bằng locking clip và ốc M4 dài đã lắp ở Bước 1.



3. Lắp insert M4 ở phần “đuôi” của [BC-250_Back_plate].

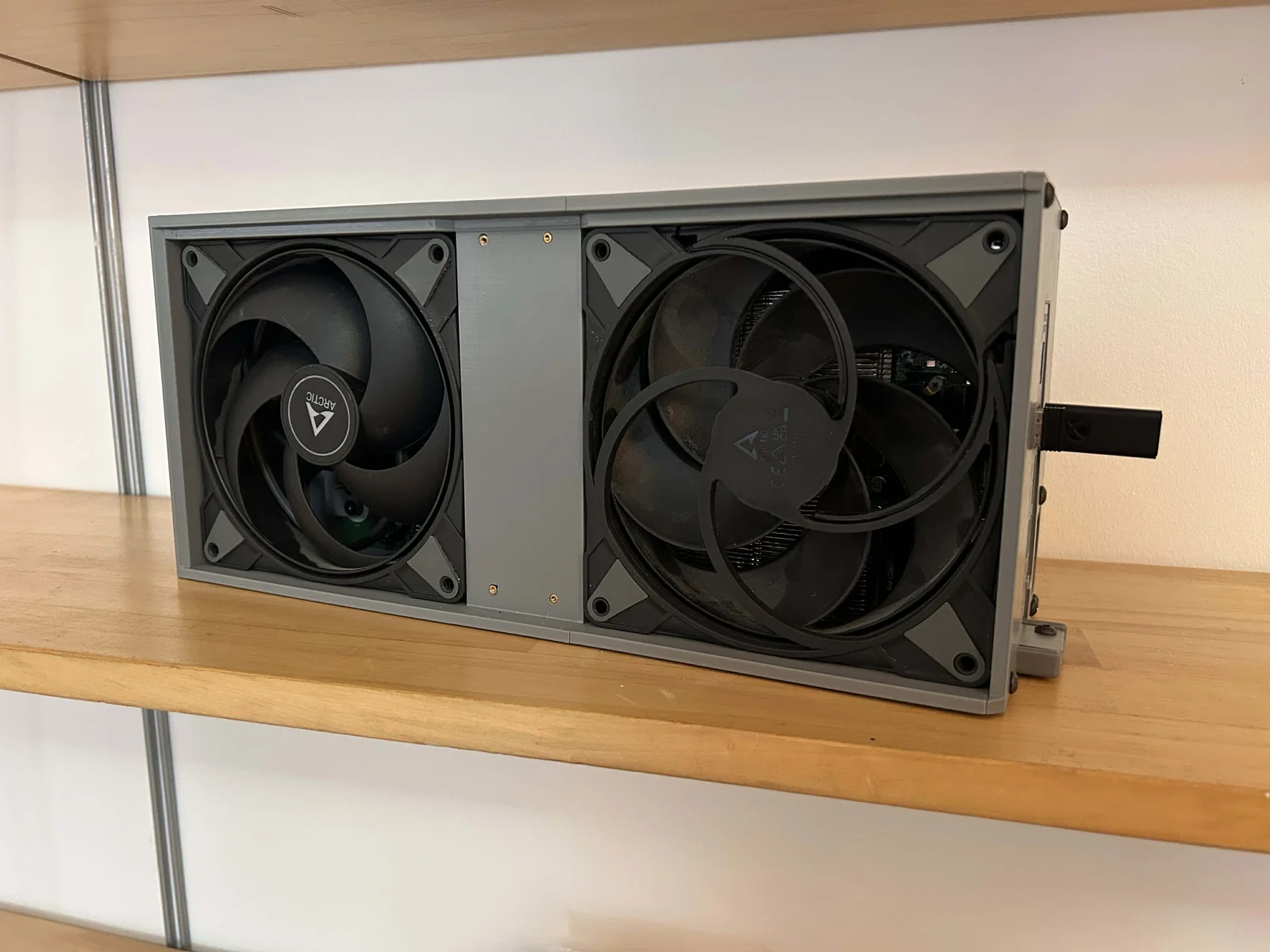

4. Lắp 2 quạt 140mm.

   • Quạt trước: Intake (thổi vào).

   • Quạt sau: Exhaust (thổi ra).



5. Dán [BC-250_sidepanel_front] với [BC-250_sidepanel_back]. Trượt 2 tấm này (đã dán thành bộ) vào rãnh của case.



6. Gắn [BC-250_Back_plate] vào và bắt 4 ốc M4 để siết vào case. Bước này sẽ khóa side panels cố định.



7. Bắt I/O bracket vào back plate bằng 1 ốc M4.



Mẹo lắp ráp & quản lý dây

Test trước khi dán keo! Hướng dẫn ở trên chỉ là để dựng “vỏ nhựa”. Trước khi bạn dán các phần thân chính lại với nhau (và chắc chắn là trước khi đóng case), hãy nối dây tạm và test máy boot được và quạt quay. Một khi đã dán kín case rồi thì sửa lỗi hàn sẽ khó hơn rất nhiều!

Đi dây trong case Bên trong khá chật, nên tính đường đi dây kỹ. Bạn cần quản lý:

• Dây nguồn 8-pin cho BC-250 (kèm adapter/extension nếu có).

• Dây AC đi từ phía sau (gắn vào socket).

• Dây quạt (khả năng cao cần Y-splitter).

• Dây nút bấm phía trước (nếu có lắp).

Kiểm tra cuối Đảm bảo không có sợi dây nào chạm cánh quạt và quan trọng nhất: đảm bảo dây AC không chạm vào các linh kiện low-voltage hoặc vỏ PSU. Kiểm tra lại phần cách điện cho kỹ.

⚠ CẢNH BÁO AN TOÀN QUAN TRỌNG ⚠

ĐỌC TRƯỚC KHI LÀM: Bạn đang làm việc với điện lưới (Mains Voltage 110V / 230V). Rất nguy hiểm.

• Tự chịu rủi ro. Mình chia sẻ cách mình làm, nhưng không chịu trách nhiệm cho bất kỳ hư hỏng hay chấn thương nào.

• Nếu bạn không tự tin hàn dây điện áp cao hoặc không hiểu về grounding, vui lòng nhờ thợ/ người có chuyên môn hoặc đừng làm theo build này.

• Cách điện mọi thứ. Bất kỳ kim loại hở hoặc sợi dây lỏng nào cũng có thể gây chập vào BC-250 hoặc PSU.

Hướng dẫn đi dây & điện

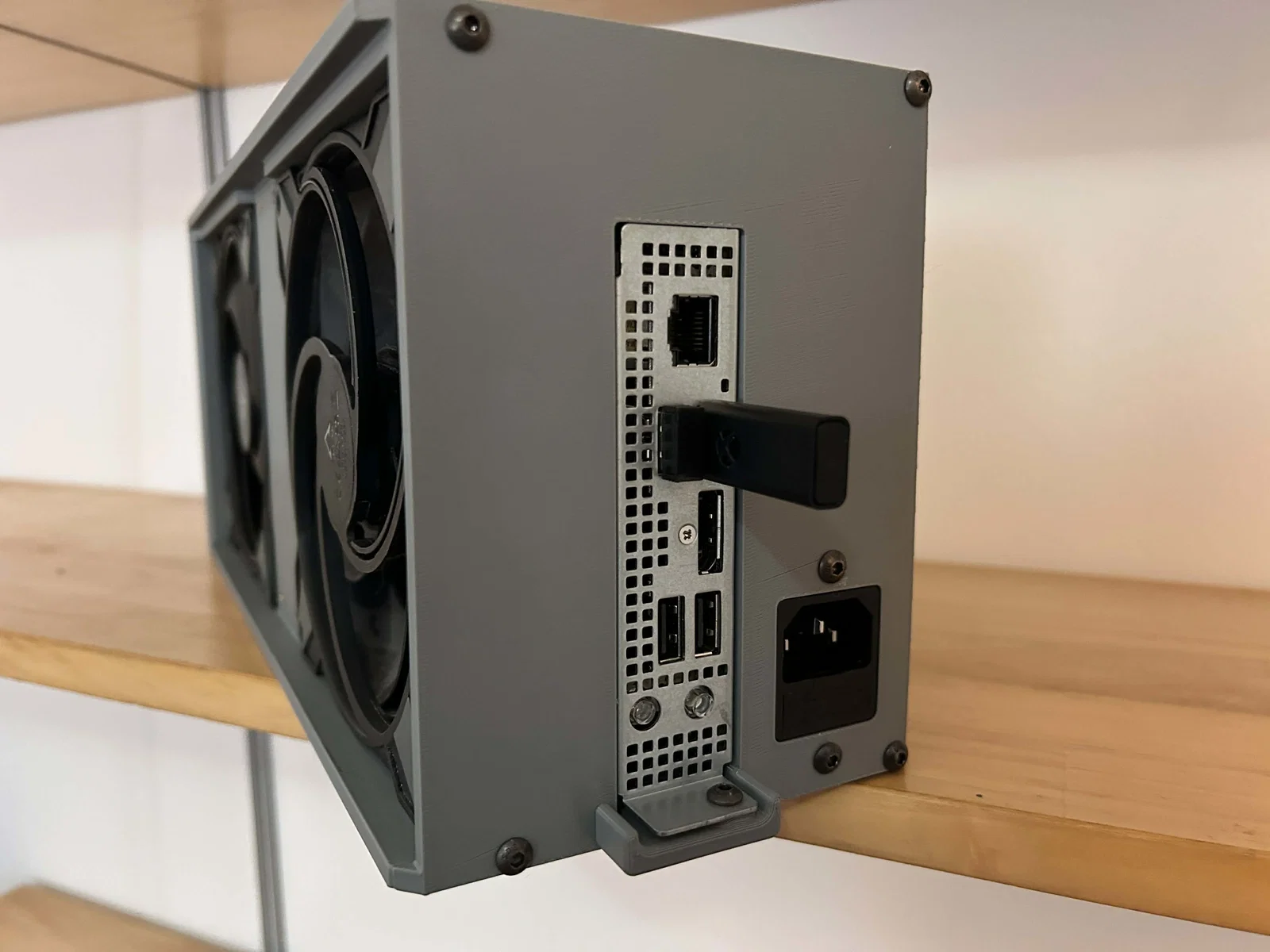

1. Ổ cắm AC phía sau

Mình không thiết kế mount “universal” cho ổ cắm AC vì ngoài thị trường có quá nhiều loại khác nhau. Thay vào đó, case có một lỗ cắt chung (generic cutout) kèm 2 lỗ bắt ốc.

• Cách mình làm: Mình dùng socket như trong ảnh đính kèm. Mình cố định bằng cách kết hợp ốc, superglue, và thậm chí hơ chảy một ít nhựa để “hàn” nó tại chỗ.

• Tới lượt bạn: Có thể bạn sẽ cần tự vẽ một adapter plate nhỏ cho đúng loại socket của bạn, hoặc “tùy cơ ứng biến” giống mình.



2. Dây AC (phía “Live”)

Để tiết kiệm không gian và đảm bảo tiếp xúc chắc trên Meanwell LOP-400:

• Mình tháo connector AC 2-pin zin khỏi PSU.

• Mình hàn trực tiếp dây Live và Neutral vào pad trên board PSU.

• Cực kỳ quan trọng: Mình phủ các mối này bằng rất nhiều liquid electrical tape để tránh bị short.

3. Grounding (An toàn là trên hết)

• Để an toàn, mình dùng socket có nối đất (3-pin).

• LOP-400-12 có 4 lỗ bắt, trong đó 3 lỗ có nối ground.

• Mình bấm cos tròn (ring terminal) vào dây ground rồi siết chặt vào một lỗ bắt của PSU (được giữ bằng ốc của clip). Đừng bỏ qua bước này.

4. Dây 12V (đi qua BC-250)

• Mình dùng dây PCIe 6+2 pin tiêu chuẩn.

• Mình tuốt đầu dây và tách ra: xoắn chung 3 dây dương và xoắn chung 3 dây âm.

• Mình bấm thành 2 ring terminal riêng rồi bắt vào cọc output của LOP-400.

Nếu có vấn đề gì cứ báo mình, mình sẽ cố gắng chỉnh ở các phiên bản sau.

Cảm ơn @torassk_228791 vì mẫu BC-250 của bạn ấy giúp mình rất nhiều khi thiết kế case này.
