Ngàm gắn Whoop Buzzer Parametric [OpenSCAD]

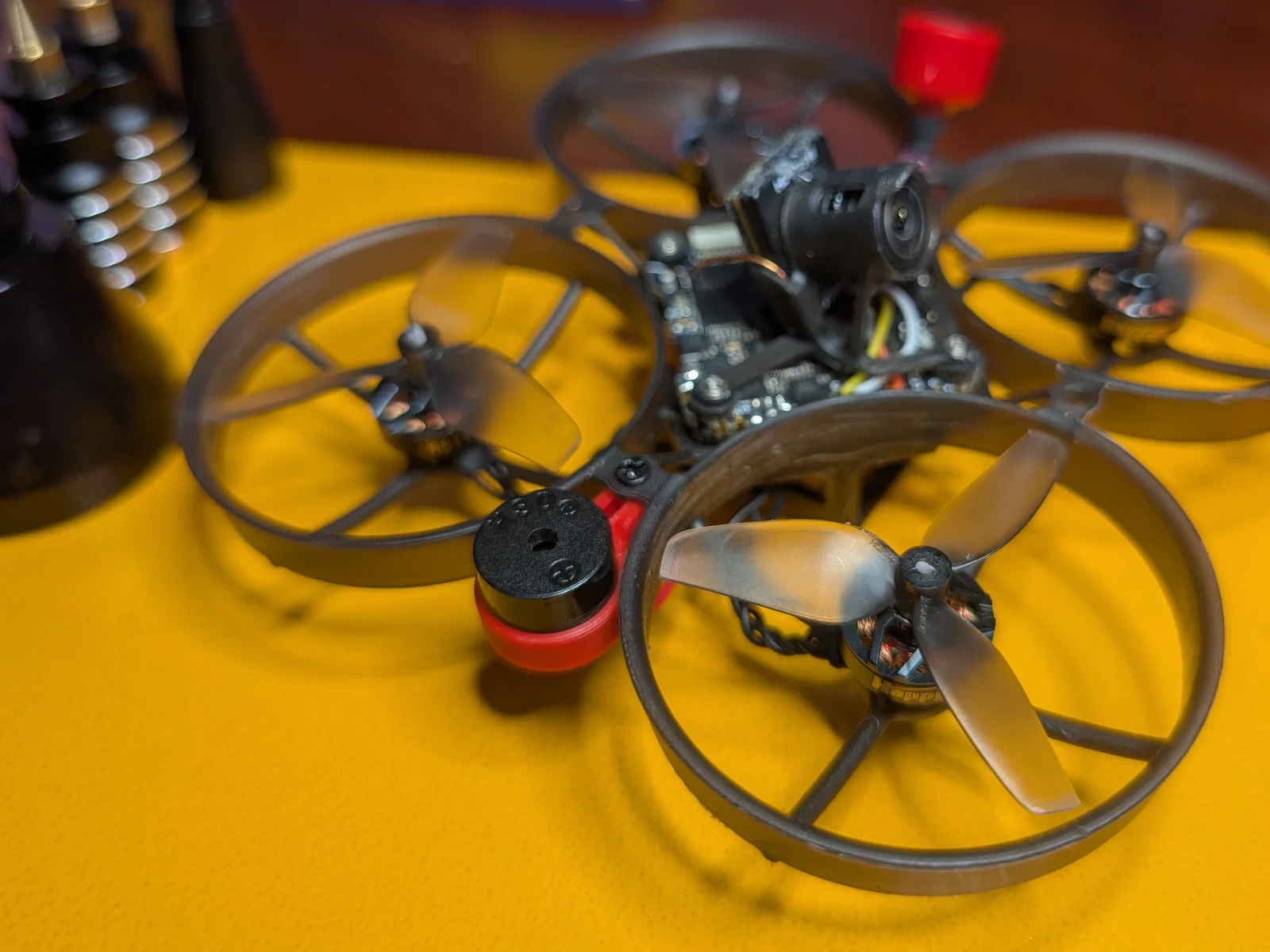

Ngàm gắn buzzer dạng parametric cho tiny whoop. Hình minh hoạ là con HDZero M8 của mình.

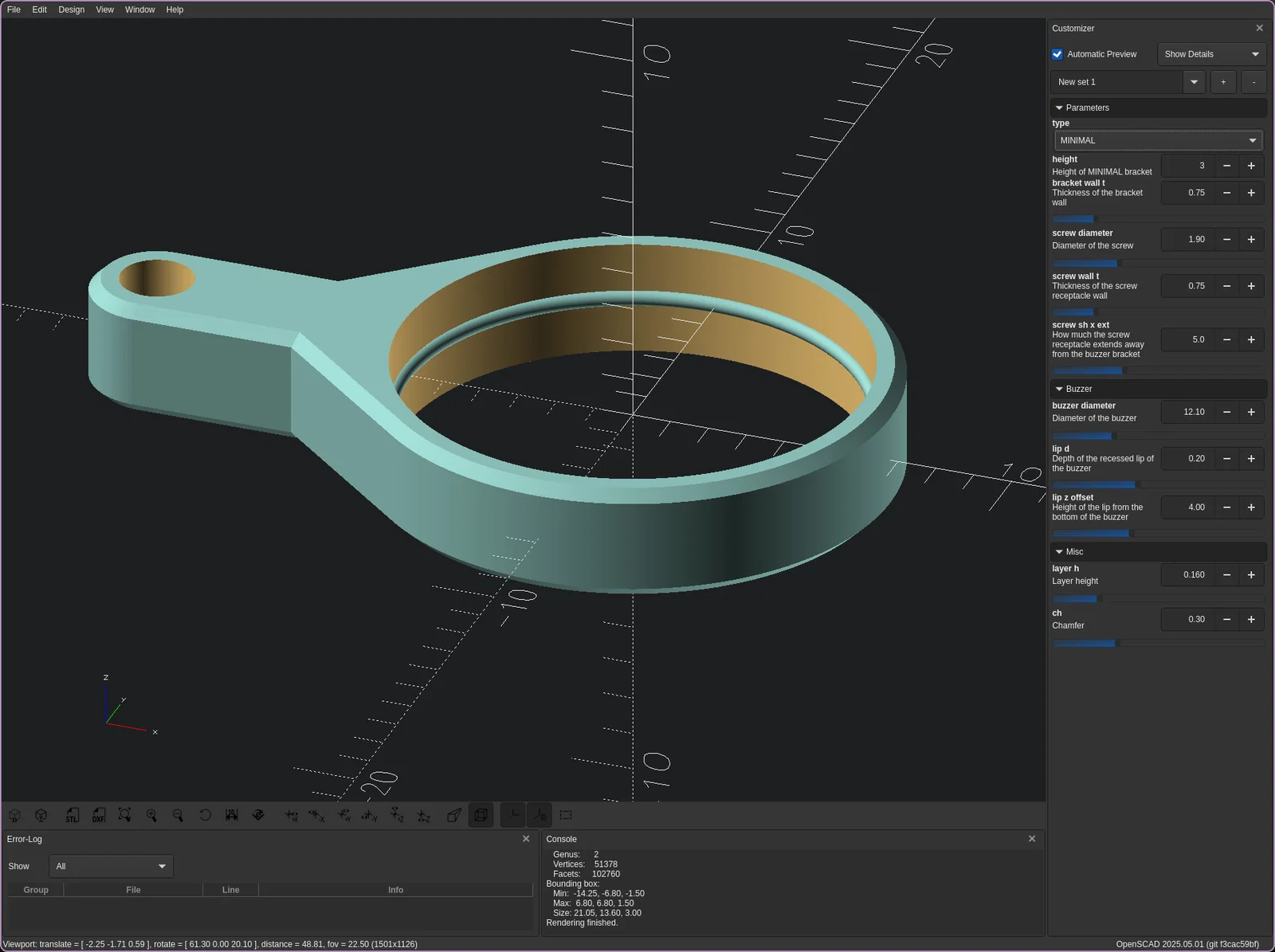

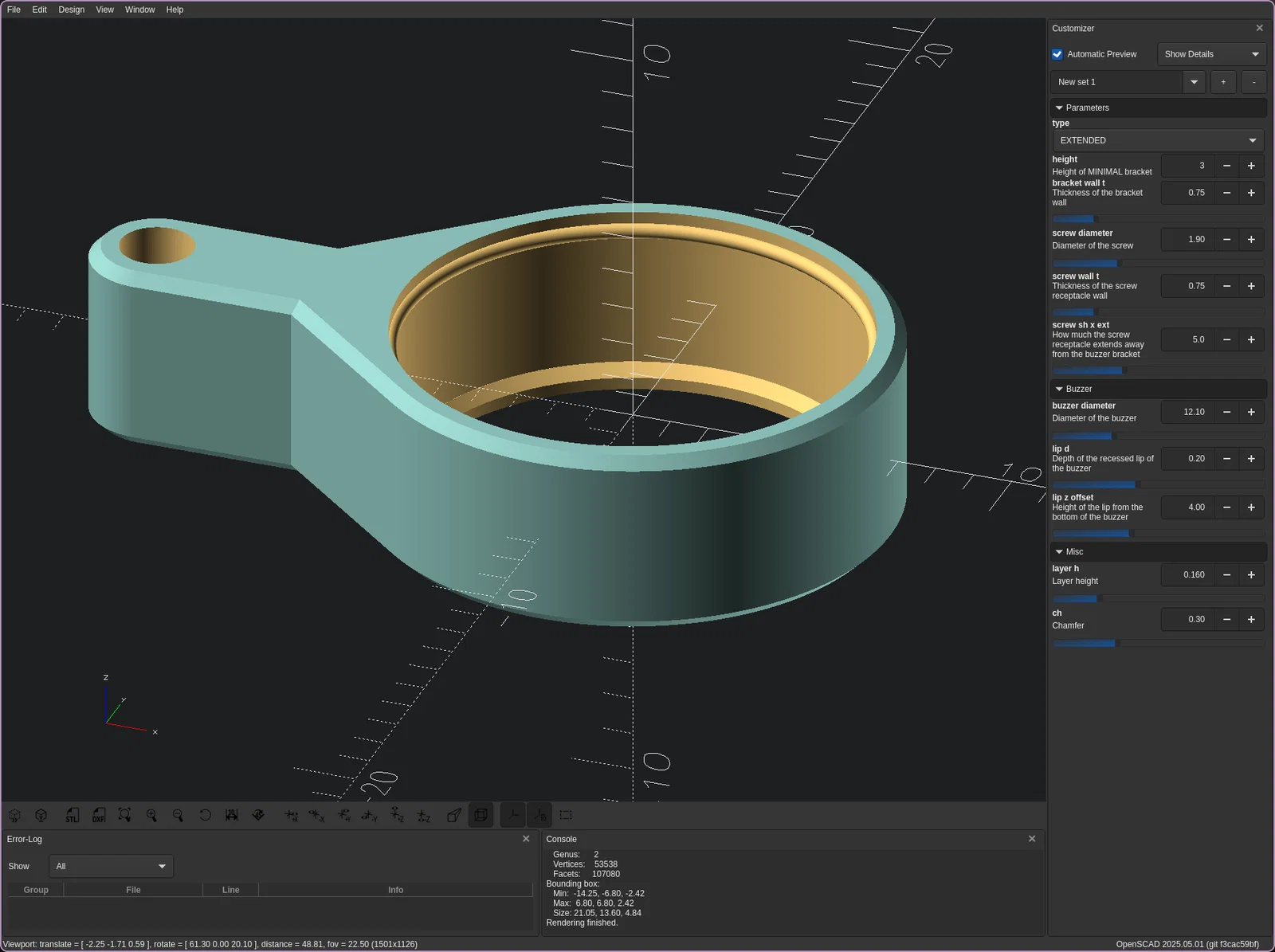

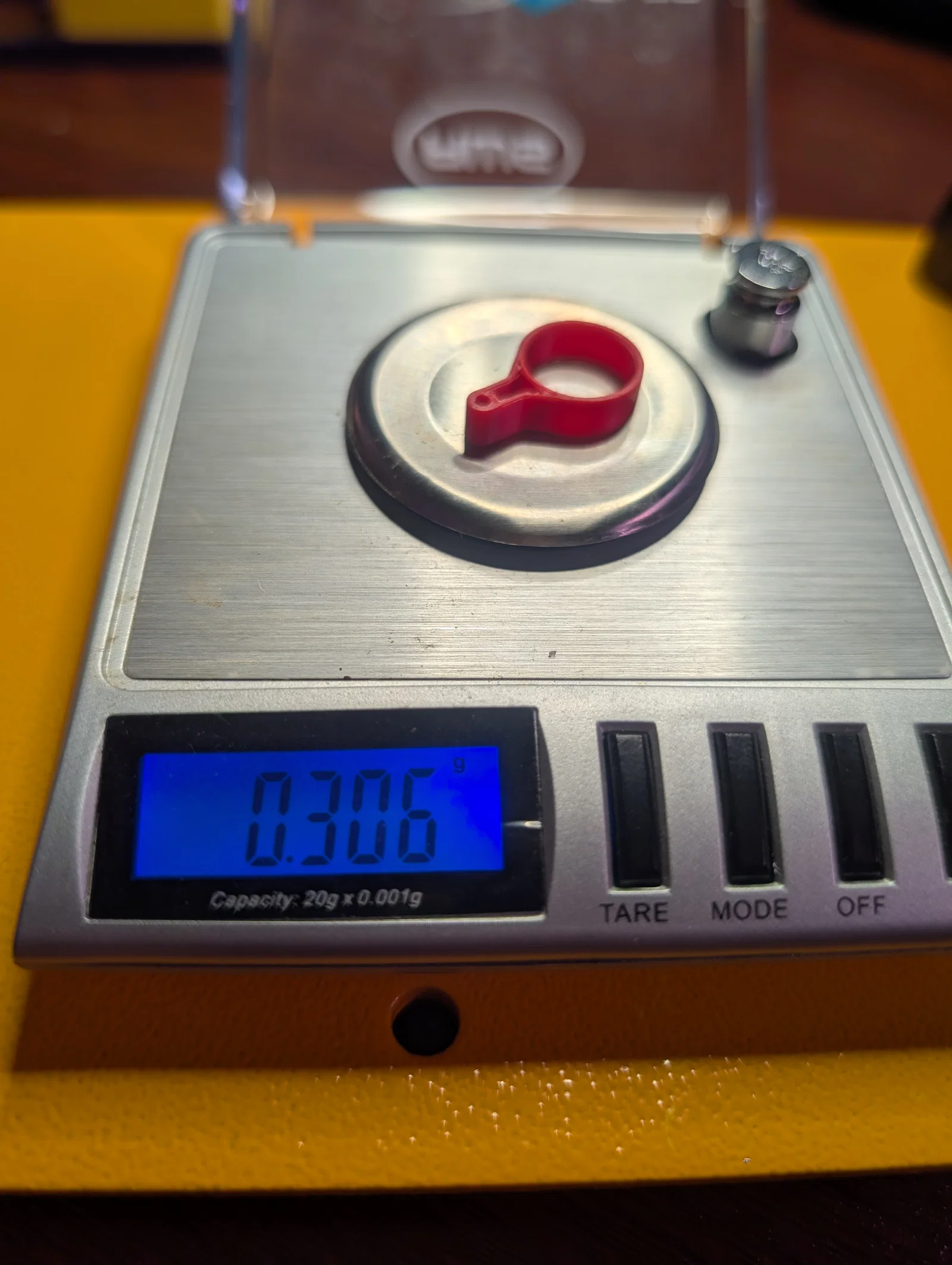

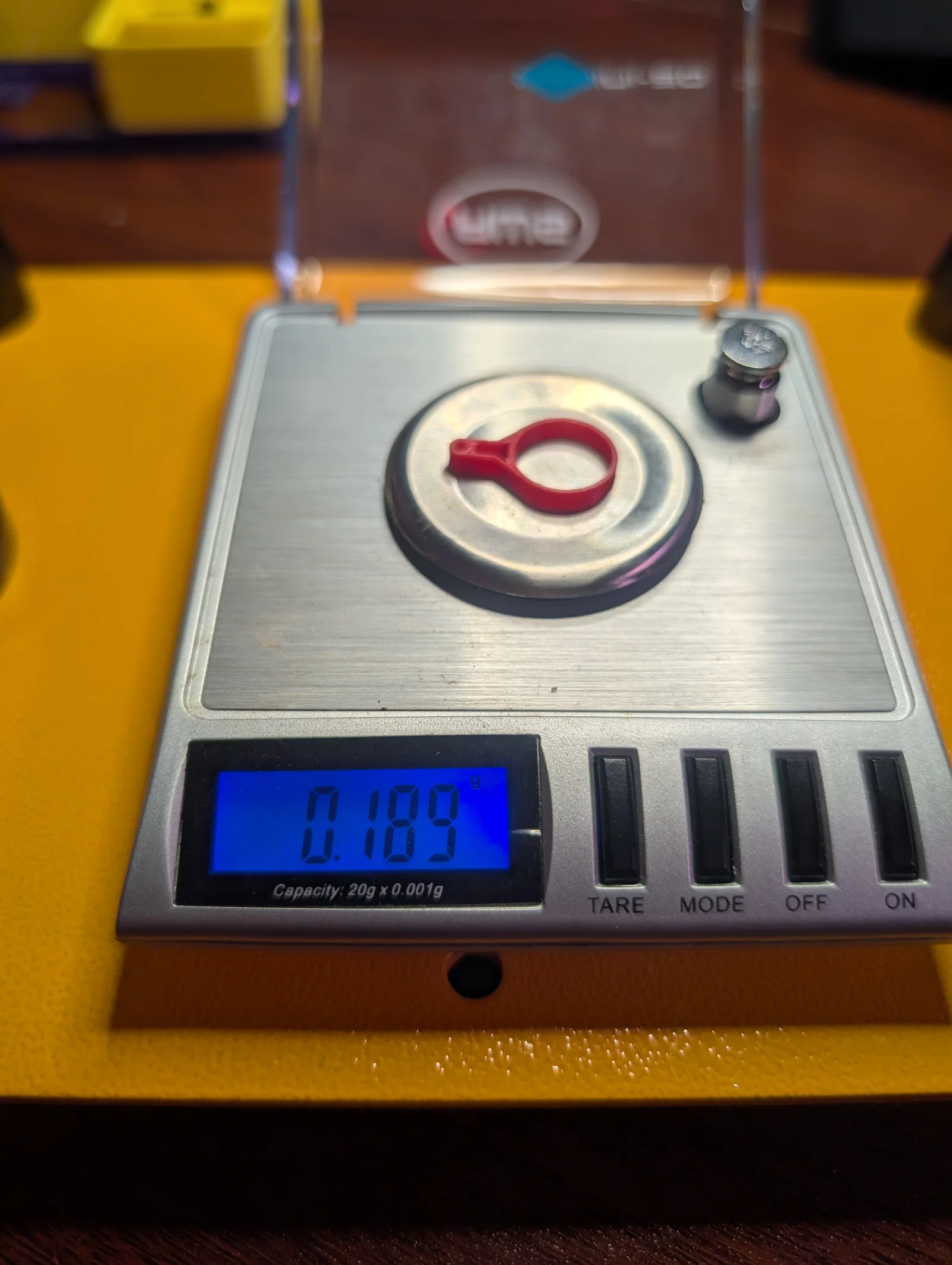

Rãnh trên buzzer được dùng để giữ nó cố định. Có nhiều tham số chỉnh được và có sẵn 2 kiểu bracket khác nhau. Nếu thật sự muốn thì bạn có thể làm nó nhẹ hơn so với hình, nhưng độ bền sẽ giảm.

Hướng dẫn

Local

1. Tải bản OpenSCAD mới nhất dạng Development Snapshot. OpenSCAD là phần mềm miễn phí.

2. Mở OpenSCAD lên và mở file đính kèm *.scad

3. Nếu không thấy khung "Customizer" thì bấm Window -> Hide Customizer

4. Nhập các tham số bạn muốn

5. Nhấn F6 hoặc Design -> Render

6. Nhấn F7 hoặc File -> Export -> Export as STL

Web  (Alternative)

Nếu vì lý do nào đó bạn không chạy được local, bạn có thể dùng https://ochafik.com/openscad2/ để tuỳ biến model trực tiếp trên trình duyệt.

Hướng dẫn in

Dùng các print profile có sẵn.

Hoặc có thể dùng thiết lập sau:

• Layer height: 16

• Top shell layers: 0

• Bot shell layers: 0

• Infill: 0%
