Bộ cổng passthrough cho cổng sạc EV DC

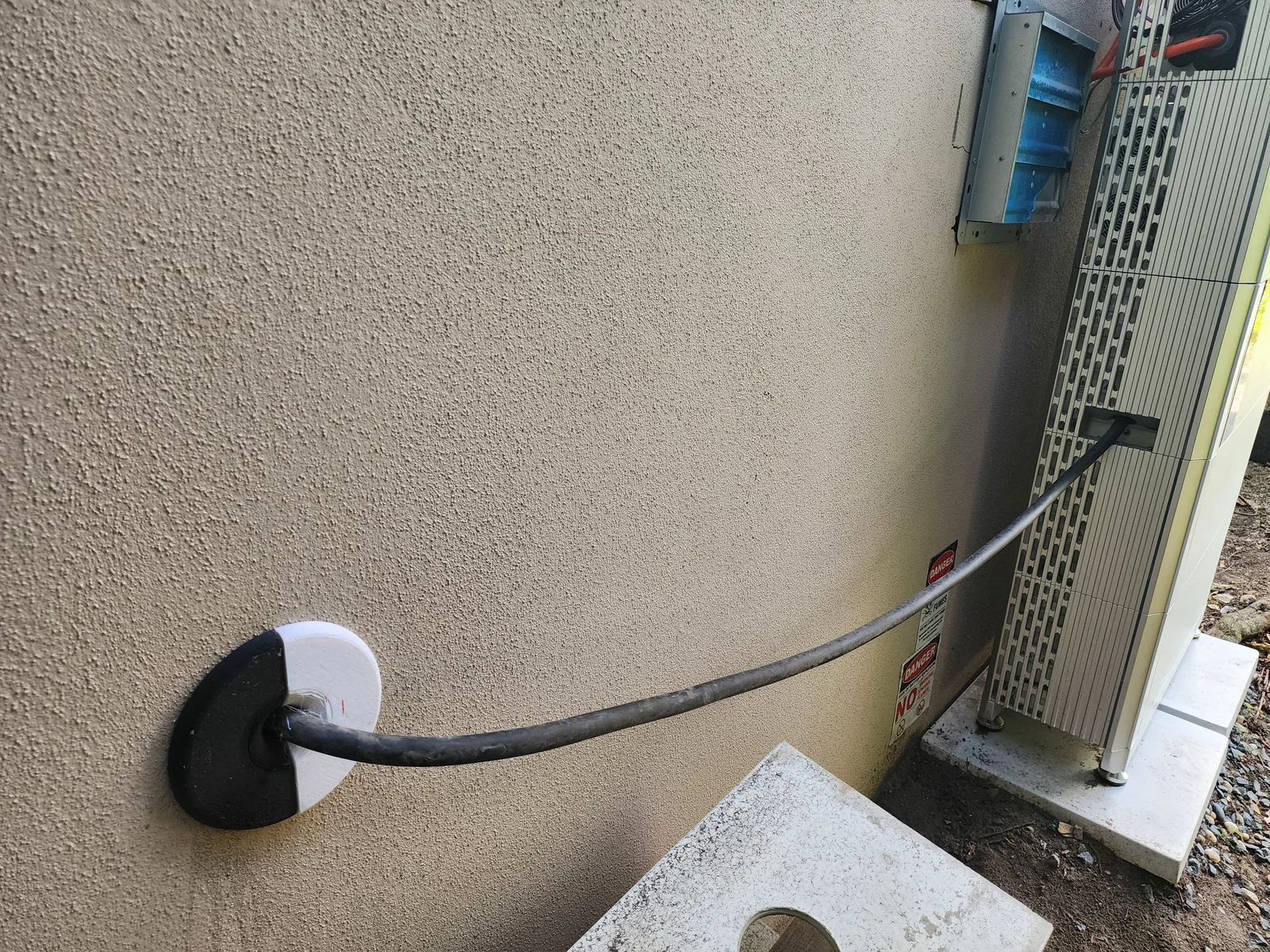

Vị trí lắp đặt pin Sigenergy không cho phép sợi cáp 10m đi kèm của bộ sạc EV DC luồn vòng vào trong gara được. Bên thi công không chịu tháo đầu cáp để luồn qua lỗ khoan nhỏ 22mm, nên mình đành phải khoan một lỗ lớn hơn hẳn là 122mm để nhét vừa đầu sạc CCS2 và dây cáp. Để lấp đầy lỗ hổng và cố định sợi cáp ở chính giữa, cũng như tránh việc dây bị cọ xát vào cạnh tường sắc nhọn, mình đã thiết kế cái 'cổng' đính kèm này.

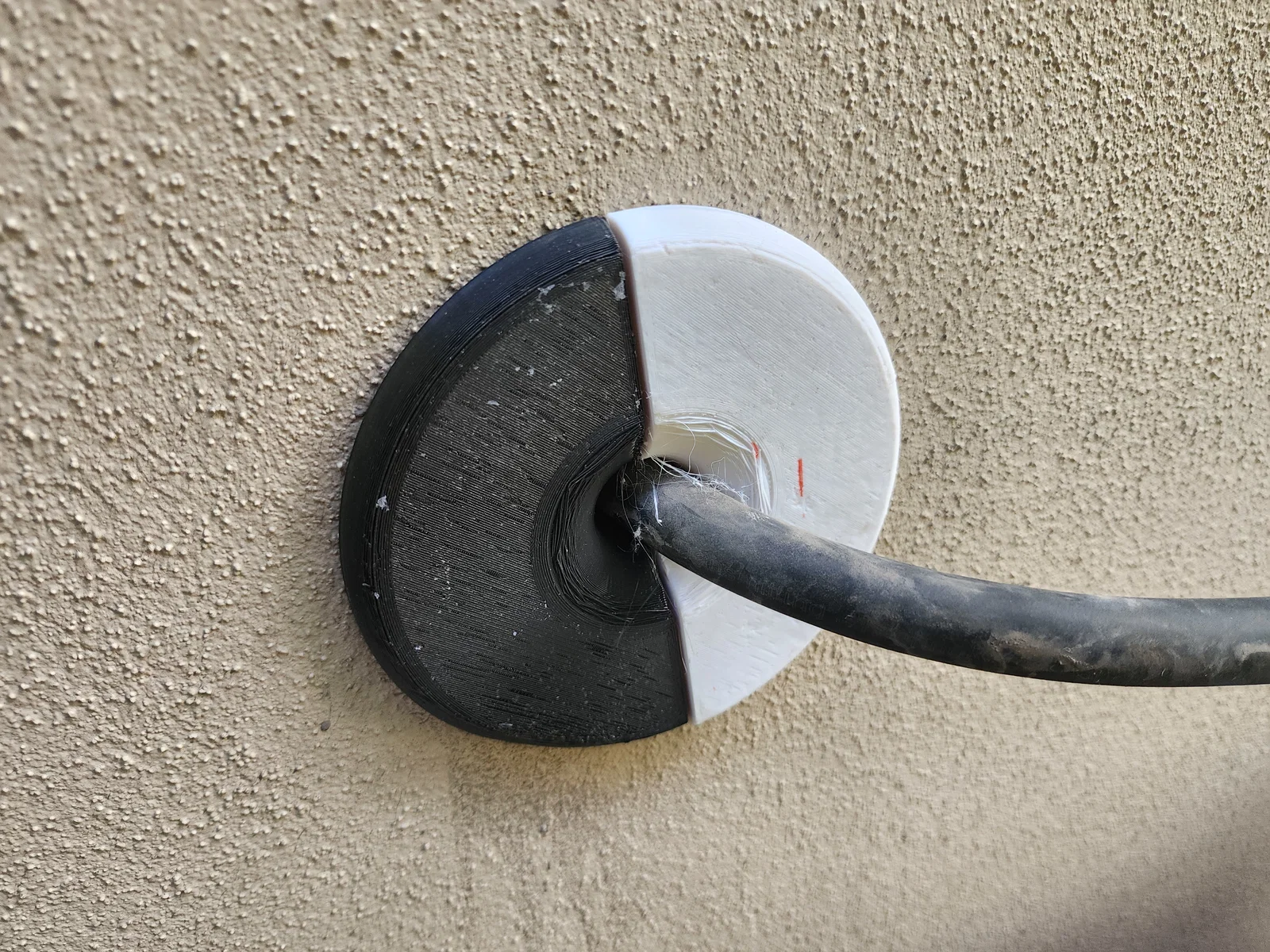

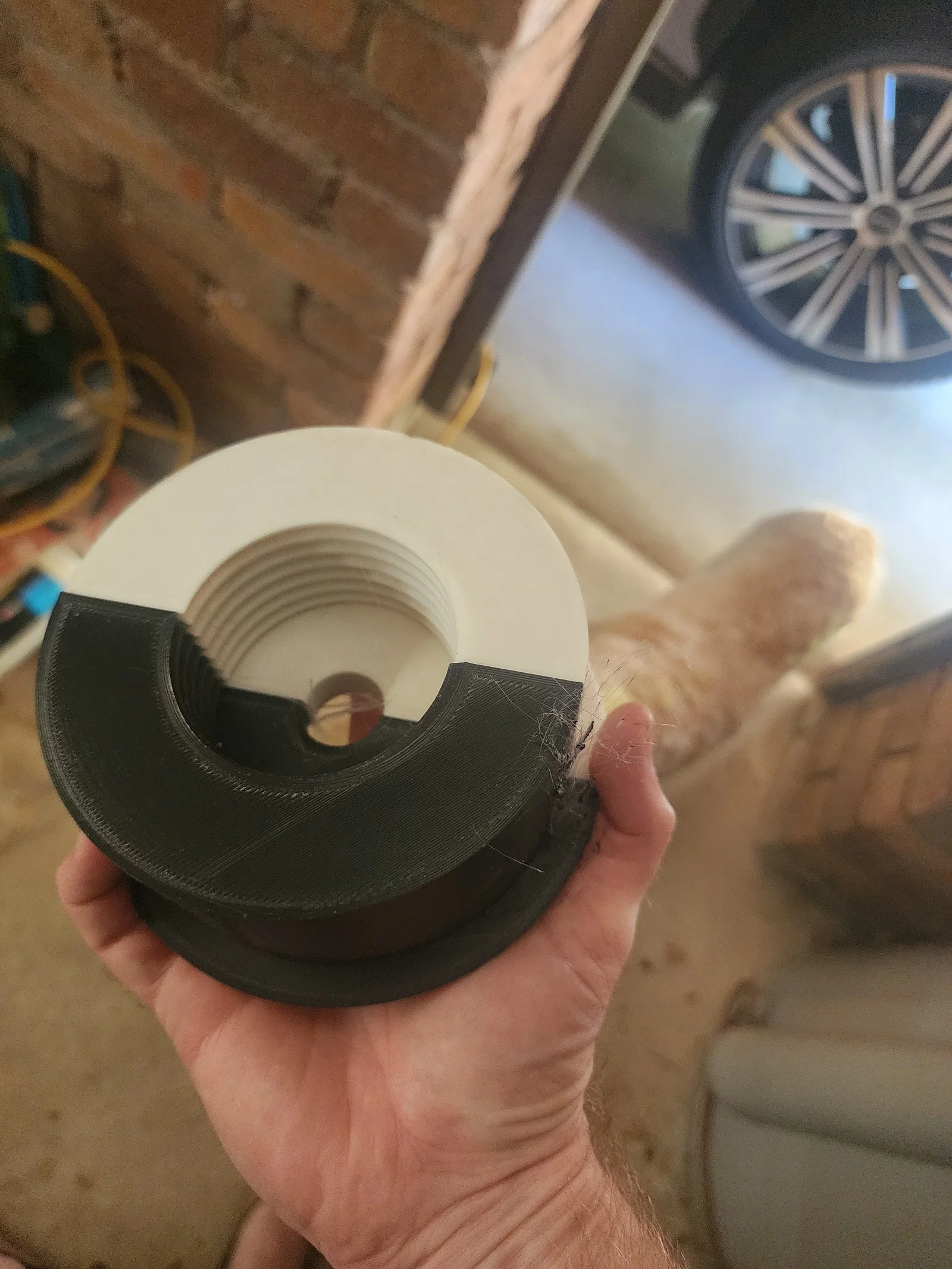

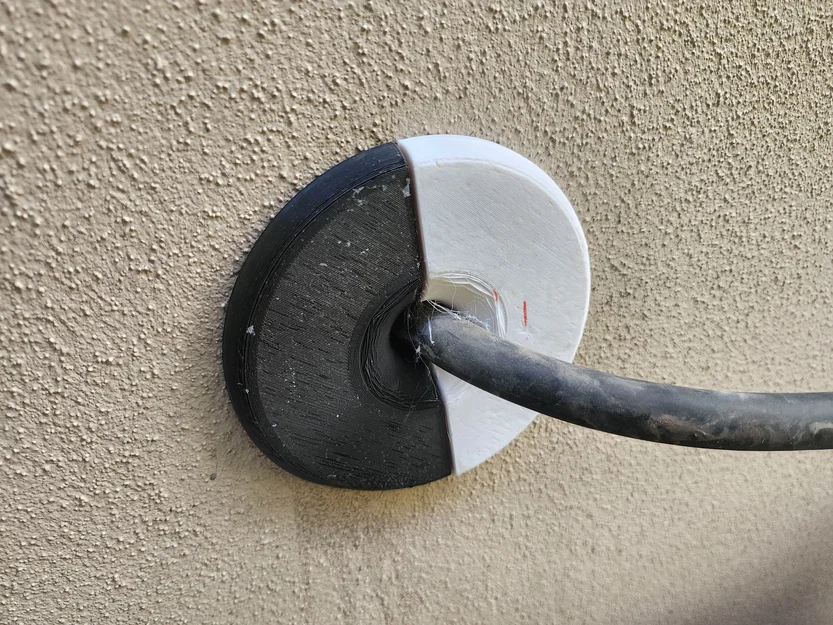

Cổng gồm 4 mảnh, bạn đặt xung quanh sợi cáp 22mm ở mỗi bên tường rồi đẩy vào lỗ 122mm, các bộ phận được thiết kế để 'vặn' khớp với nhau bên trong tường. Việc này hơi khó một chút và sẽ dễ dàng hơn nhiều nếu có hai người cùng làm - mỗi người một bên tường để giữ trong khi vặn khớp lại với nhau. Thao tác này sẽ khóa chặt cả 4 mảnh lại.

Đây là loại mũi khoét mình đã sử dụng - chỉ cần bôi thật nhiều dầu cắt gọt, tưới nước và khoan từ từ thôi.

Sutton Tools 121mm TCT Multi-Purpose Seamless Holesaw https://www.bunnings.com.au/sutton-tools-121mm-tct-multi-purpose-seamless-holesaw_p0147077

Mình thiết kế bằng Fusion 360, có đính kèm file .f3d ở đây nếu anh em nào muốn cải tiến thêm nhé. :)
