Khung giá đỡ 8 ổ cứng HDD cho Mini Rack 10 inch

Cập nhật: Mình có sơ suất là quên chưa đưa phần giá đỡ backplane vào các file đã đăng. Xin lỗi các bạn nhé — hiện tại file đã được cập nhật đầy đủ rồi ạ.

Nếu bạn nào đã tải model trước đó, vui lòng tải lại bộ file mới nhất trước khi bắt đầu in toàn bộ linh kiện nhé.

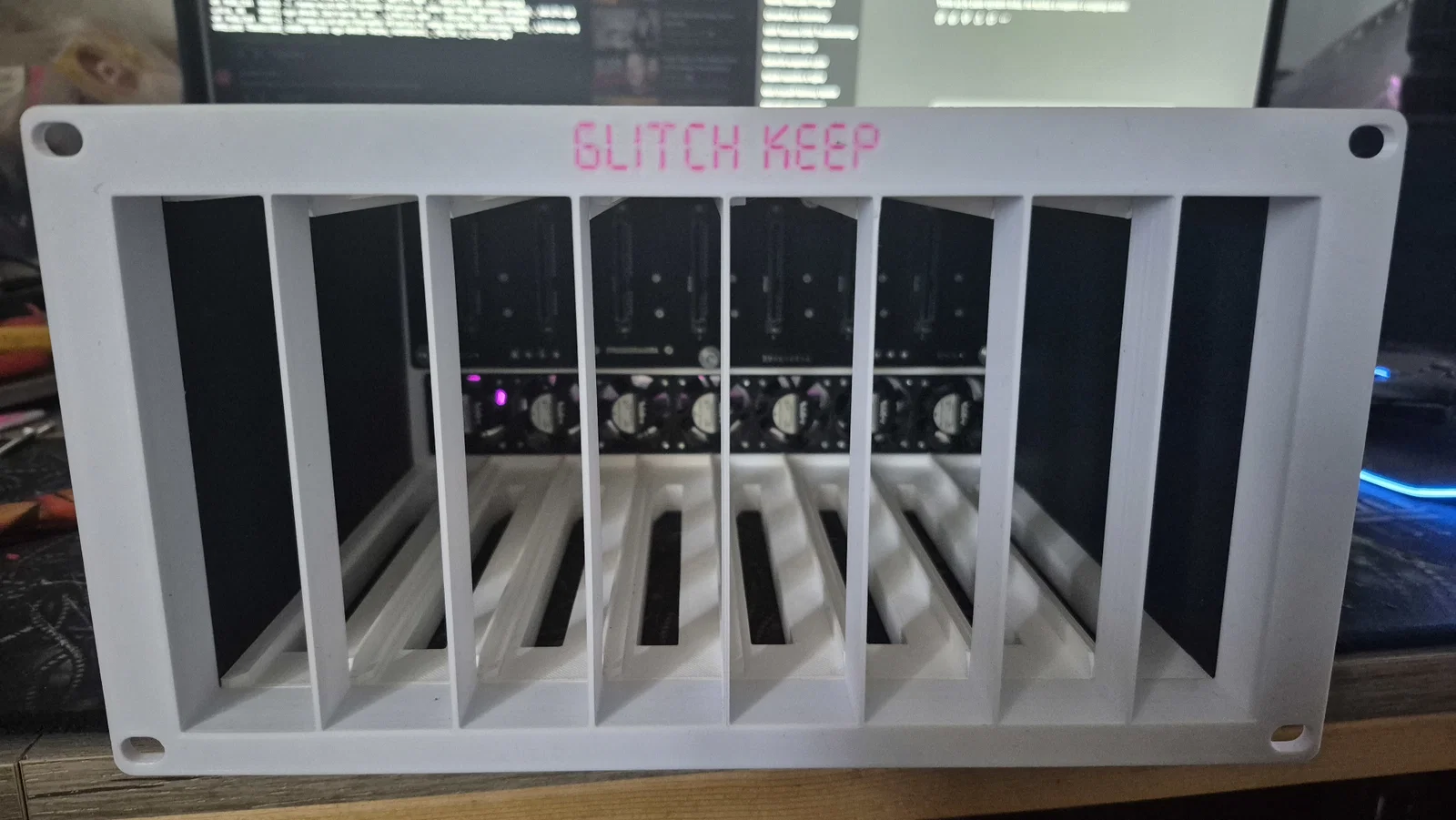

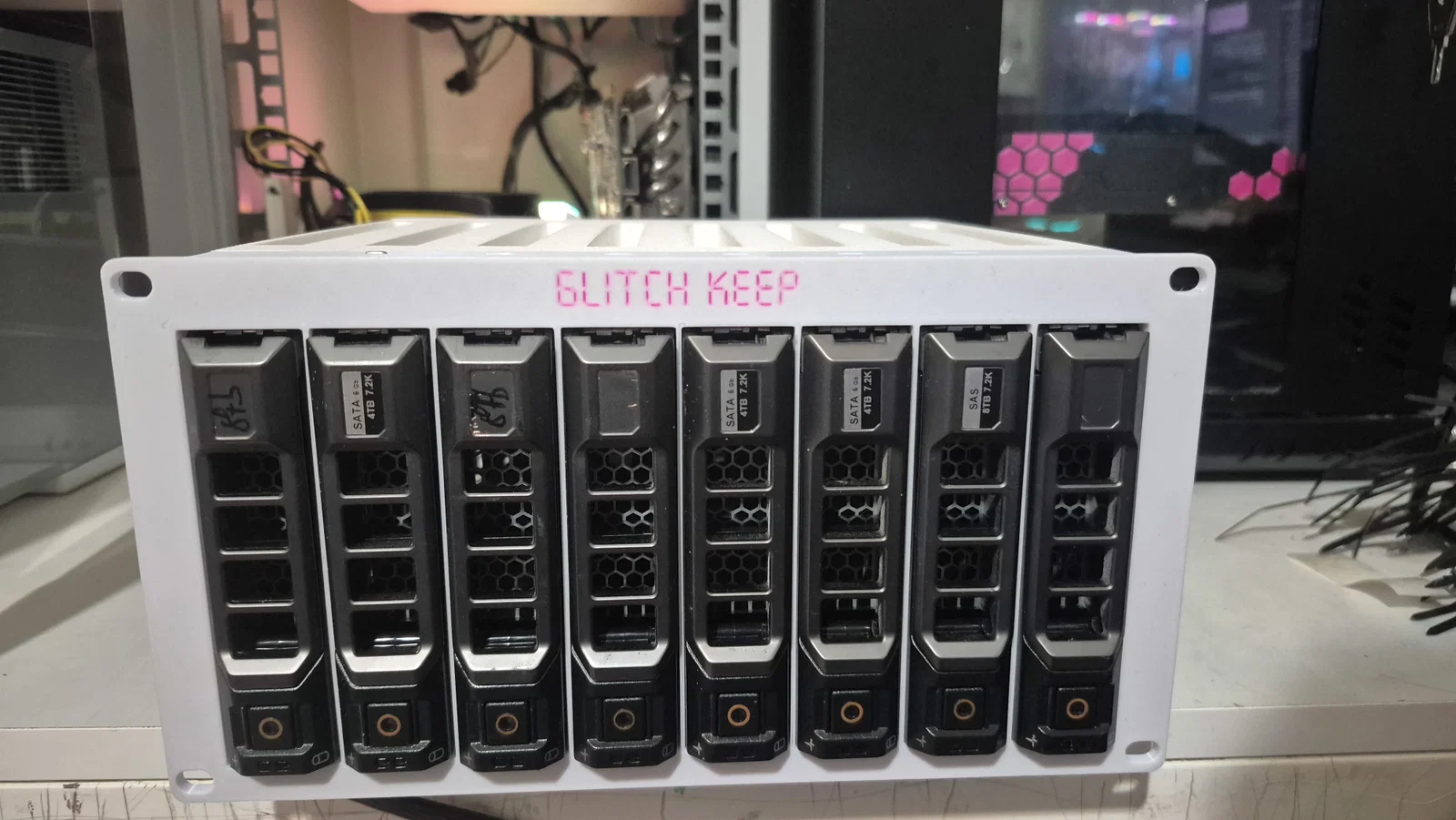

Giá đỡ 8× HDD cho Mini Rack 10"

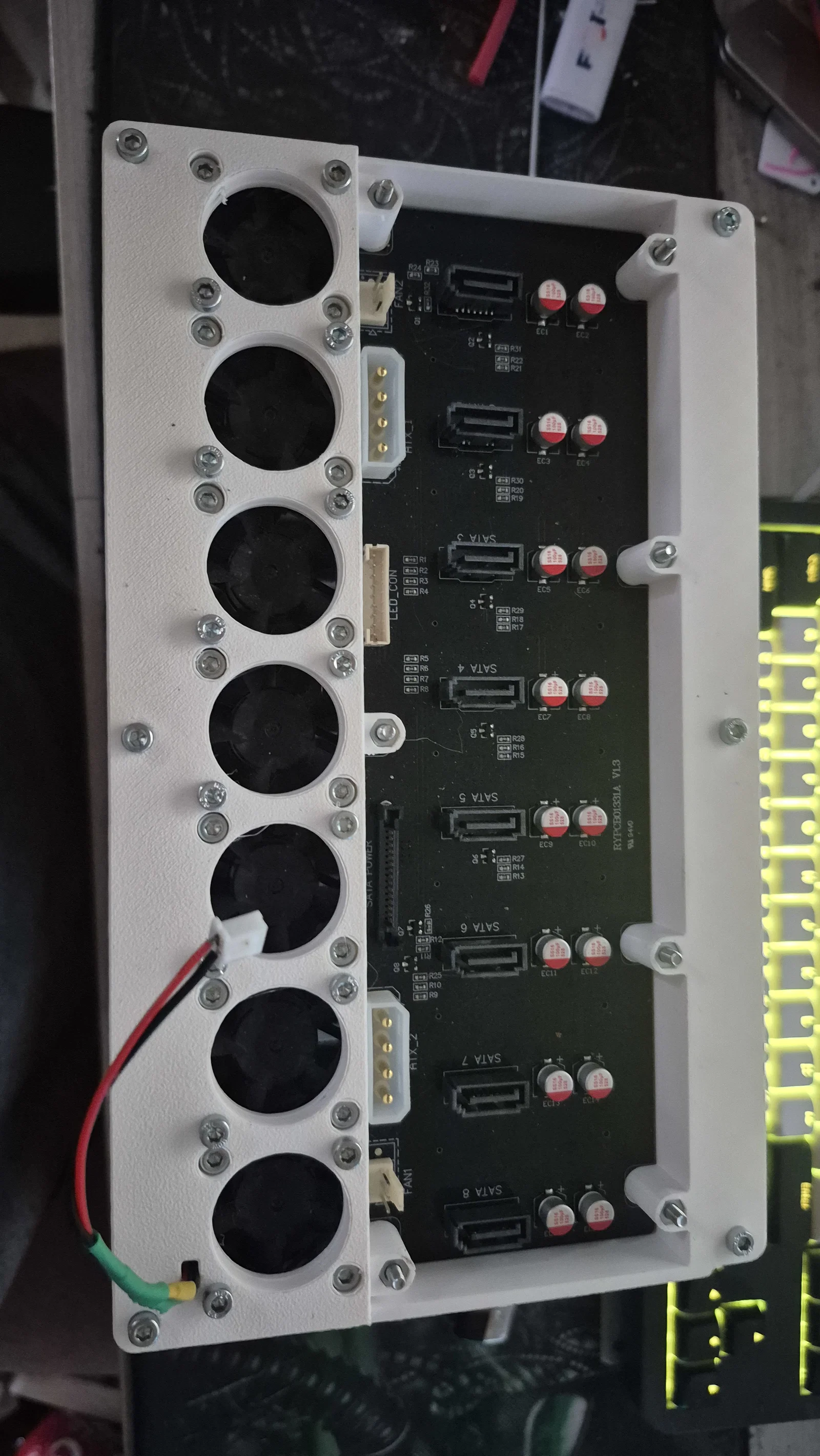

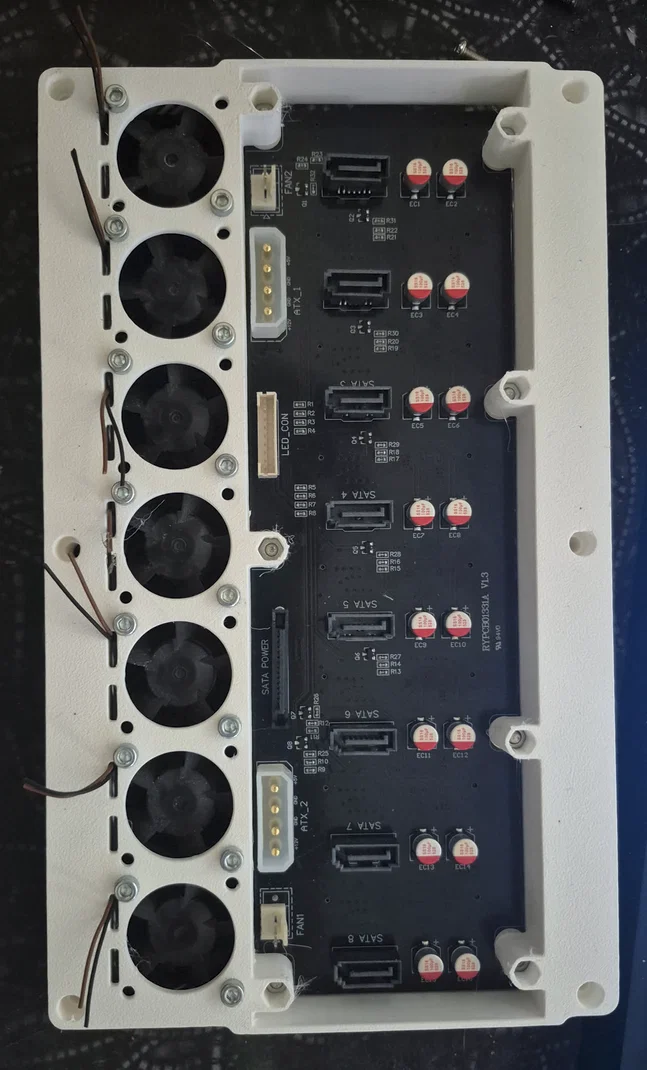

Đây là bộ khung giá đỡ 8 ổ cứng được thiết kế riêng cho mini rack 10 inch. Thiết bị này sử dụng bo mạch backplane SATA 8 cổng từ AliExpress:

N3 Backplane JONSBO Chassis Accessories SATA Connector 8 Hard Disk Interface Circuit Board

Model này vừa vặn với bàn in của máy Prusa MK3.9. Mình đã chia nhỏ thành nhiều phần để rút ngắn thời gian in và tăng độ cứng cáp. Bản mẫu của mình dùng nhựa PETG cho các bộ phận chịu lực quanh ổ cứng và dùng PLA cho mặt nạ phía trước.

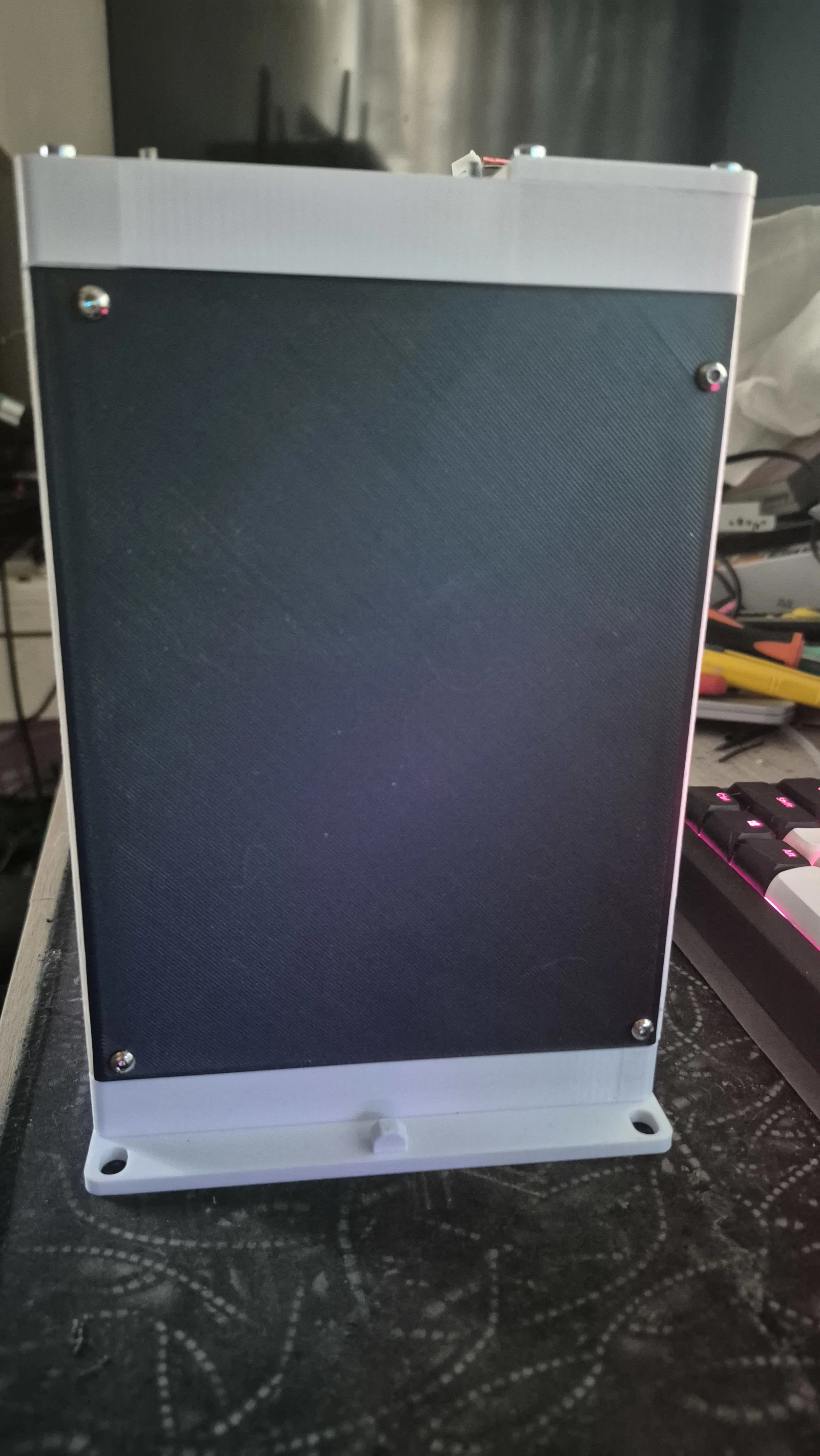

Phần mặt nạ được cố định bằng keo và bắt vít vào các phần trên/dưới bằng ốc M3 cùng đai ốc vuông (loại đai ốc này cũng cùng kích thước với loại dùng trên máy in Prusa).

Hệ thống làm mát sử dụng quạt 30×30×15 mm 12V 2-pin:

Micro Cooling Fan U30R12NS1Z5-51 (30×30×15 mm, DC 12 V, 0.05 A)

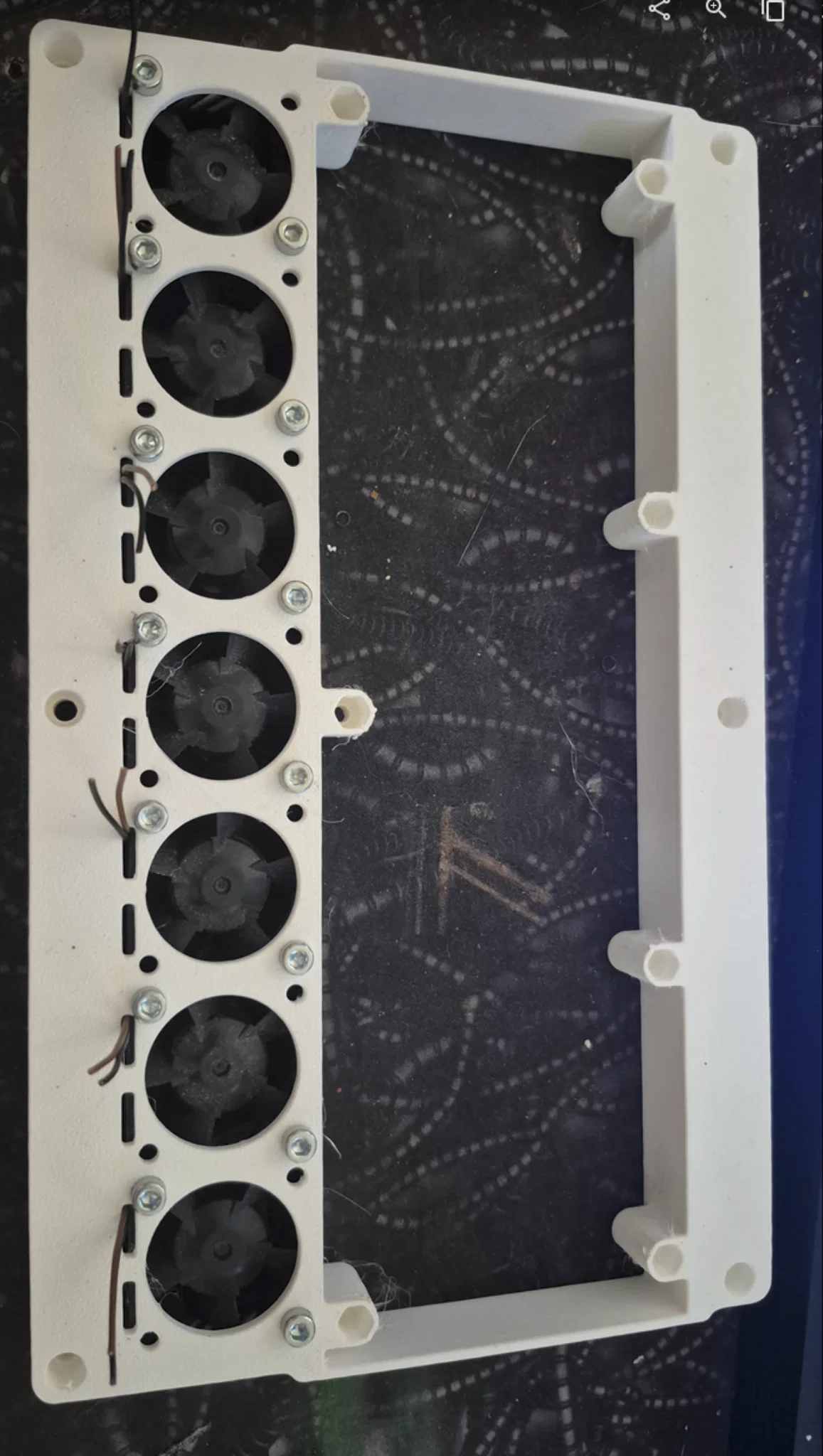

Các quạt này chạy khá êm. Tấm chắn quạt phía sau được đặt ở vị trí để luồng gió thổi trực tiếp vào phần ổ cứng không bị backplane che khuất.

Đối với khay HDD, mình dùng loại caddy 3.5" SAS/SATA tương thích với Dell từ AliExpress:

3.5" SAS/SATA Hard Drive Tray Caddy for Dell PowerEdge R730 / R730xd / R720 / R720XD / R710 / R520 / R410 / R420 / T420 / T620 / T630 (Mã: 058CWC / 0KG1CH)

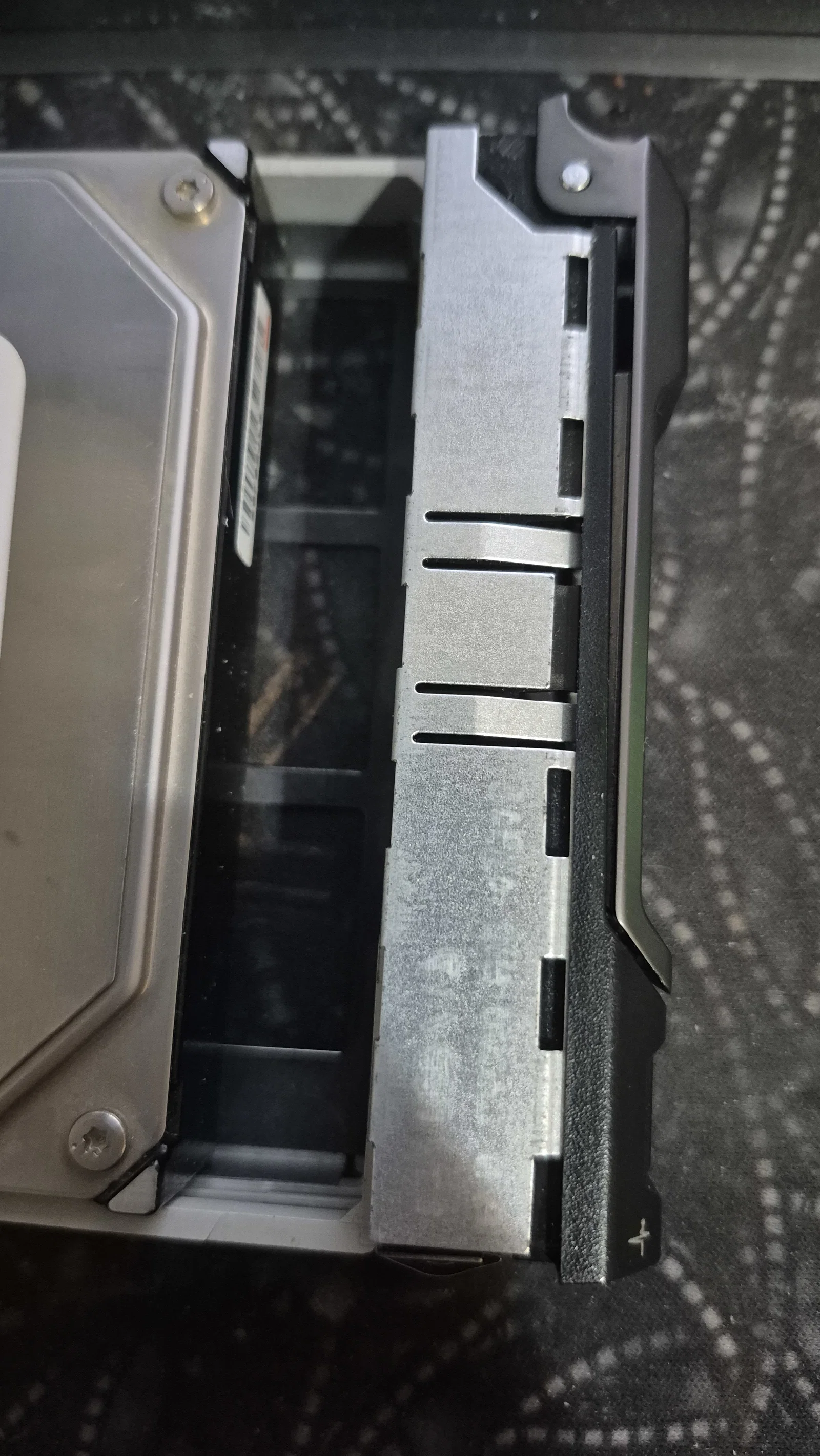

Vì khoảng cách giữa các ổ cứng khá hẹp, mình khuyên các bạn nên tháo bỏ các lò xo phía trên của khay caddy ra nhé.

Lưu ý về các ổ cứng có độ dày lớn

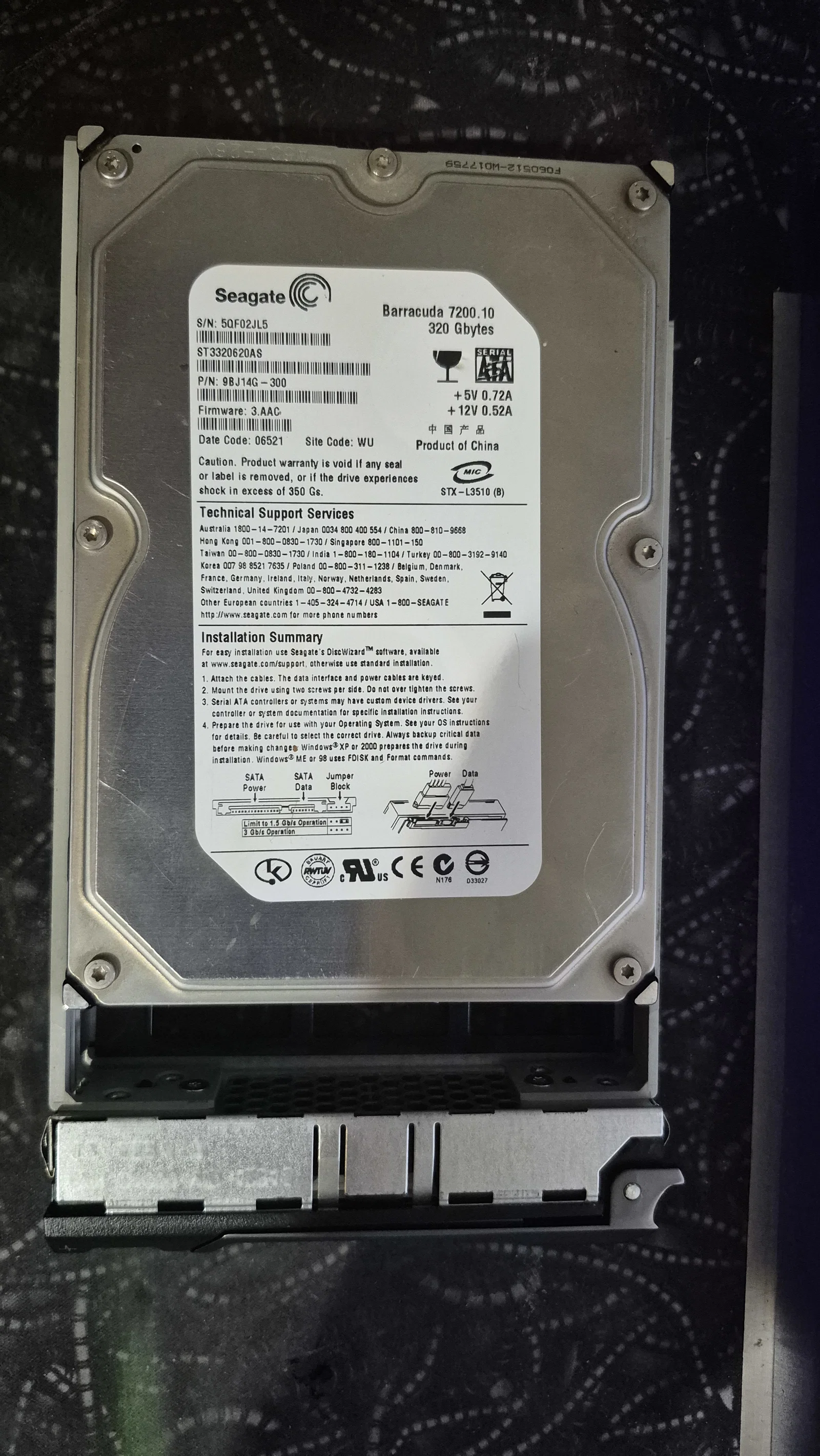

Một số ổ cứng đời cũ hoặc có độ dày lớn hơn bình thường có thể bị cạ nhẹ khi tháo lắp. Mình từng gặp tình trạng này với một ổ Seagate cũ dày hơn các ổ WD thông dụng.

Cách khắc phục:

• Chà nhám nhẹ mặt sau của tấm mặt nạ, hoặc sử dụng file V2.3mf với phần gờ được thiết kế lại.

Mình sẽ cố gắng cập nhật phiên bản cải tiến hơn trong thời gian tới.
