Bộ nhả dây (Wire Dispenser) cho cuộn BNTechGo và Remington

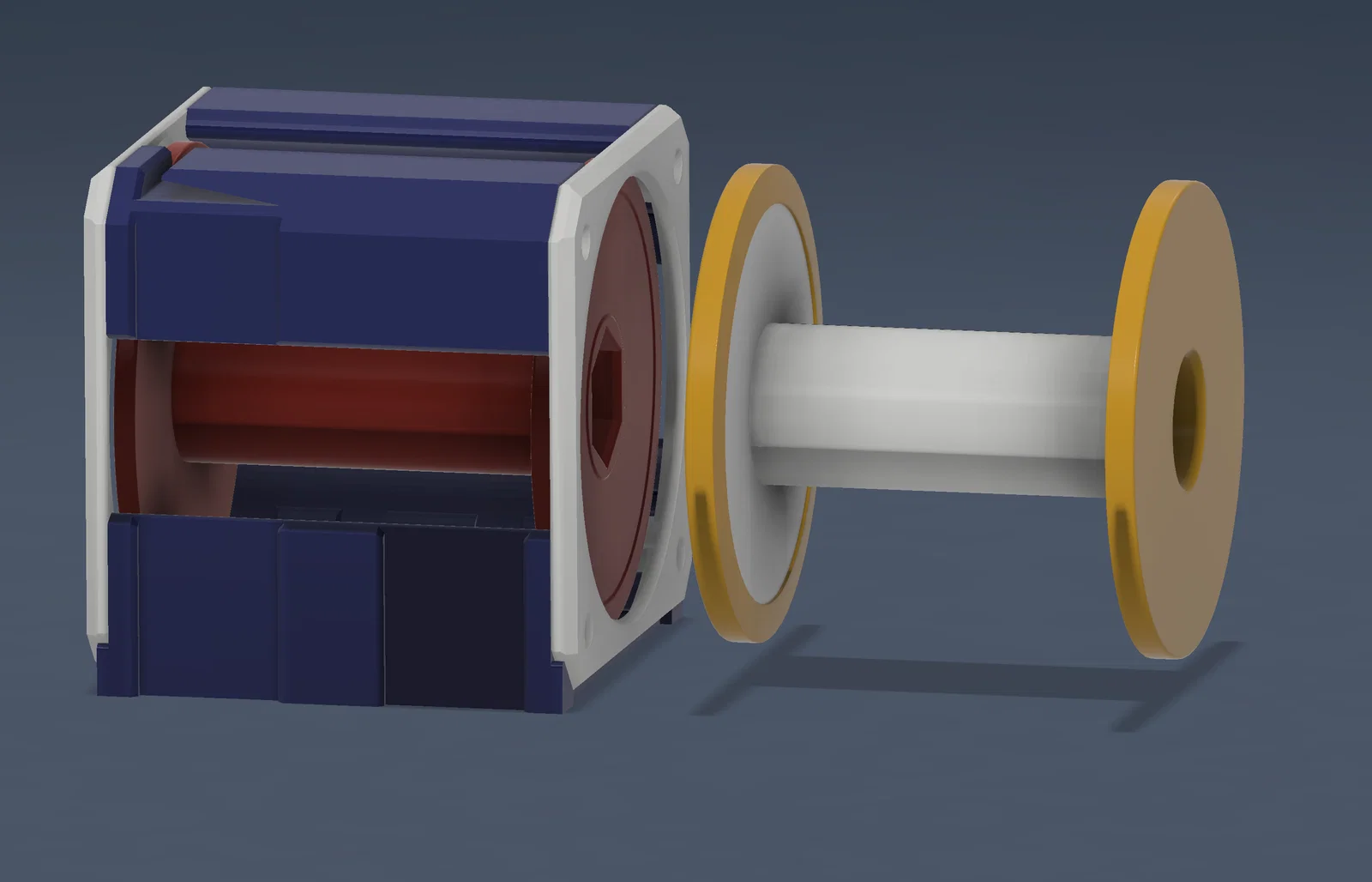

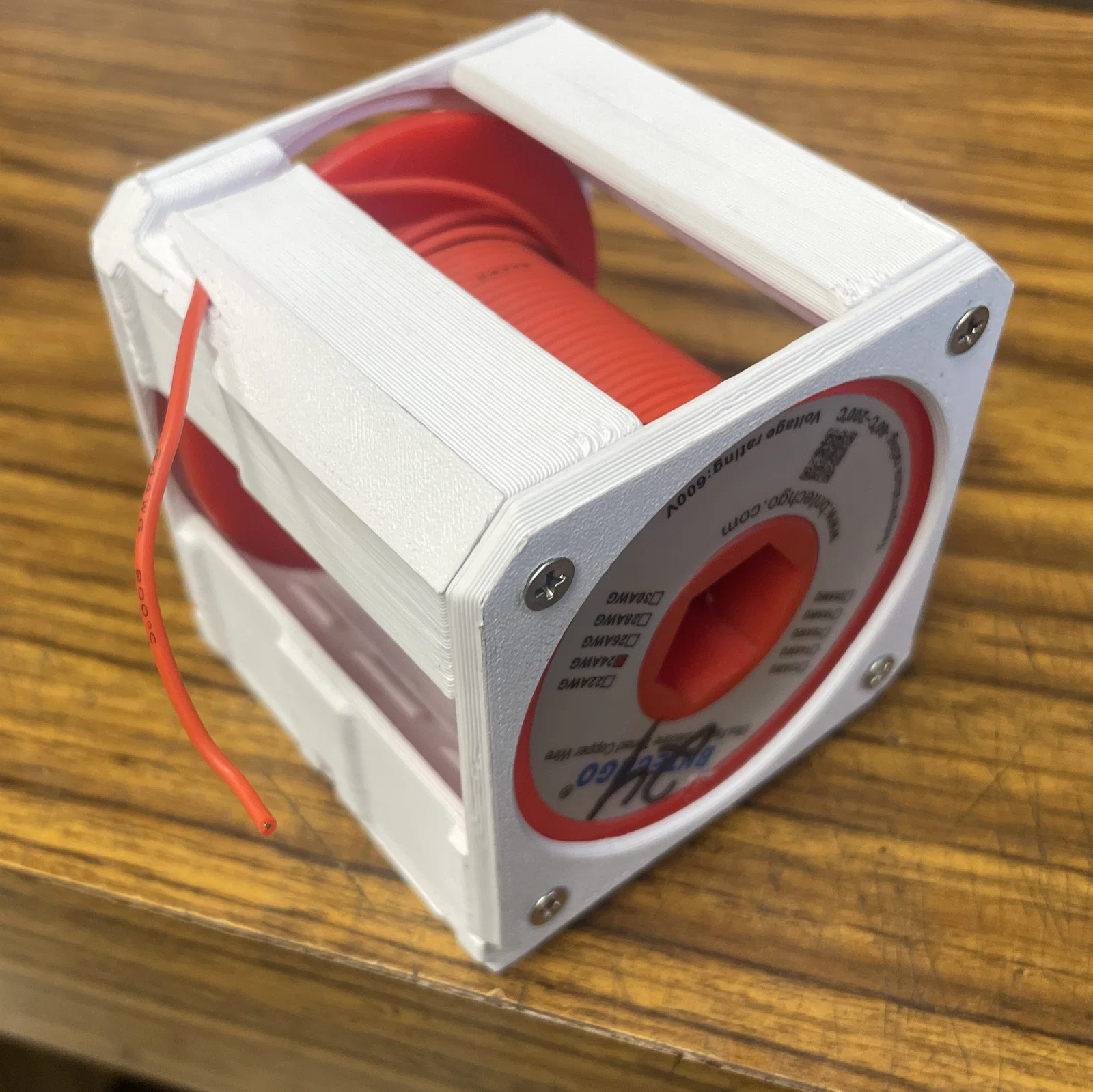

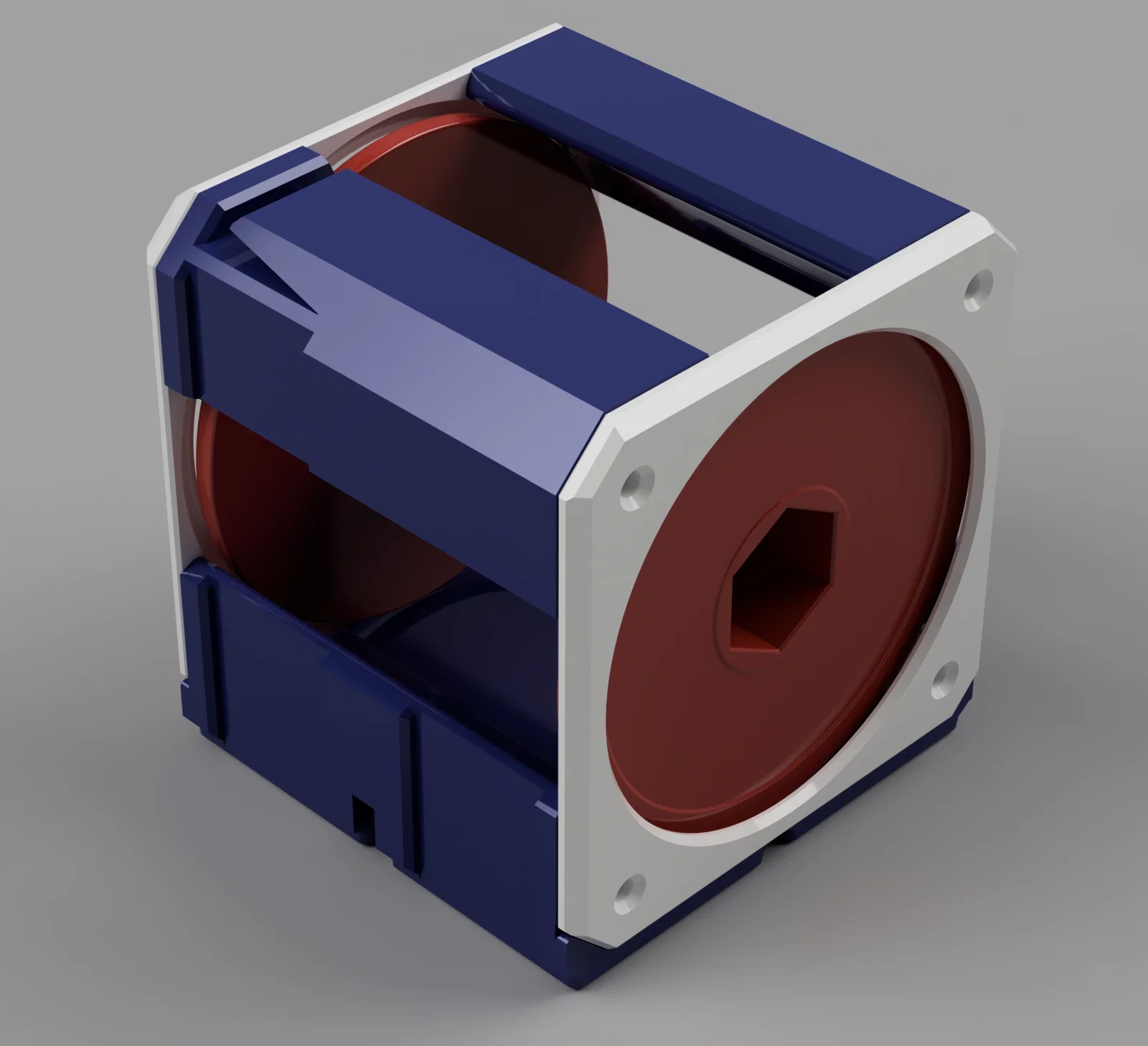

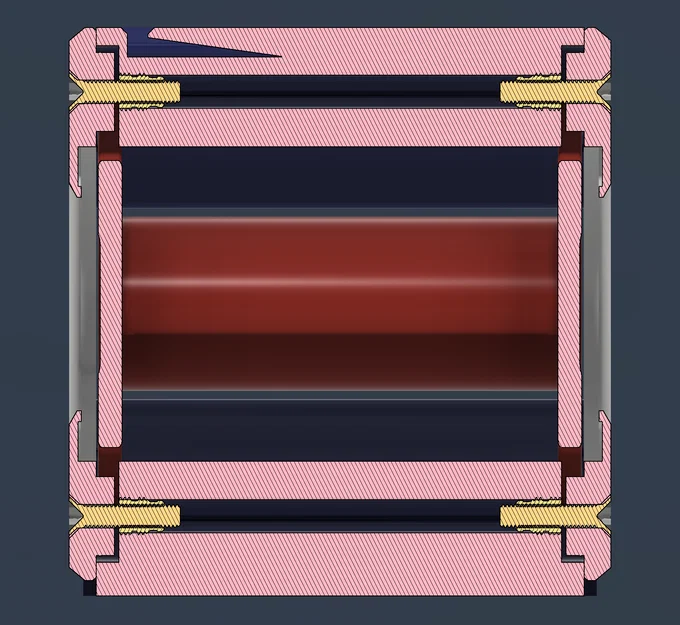

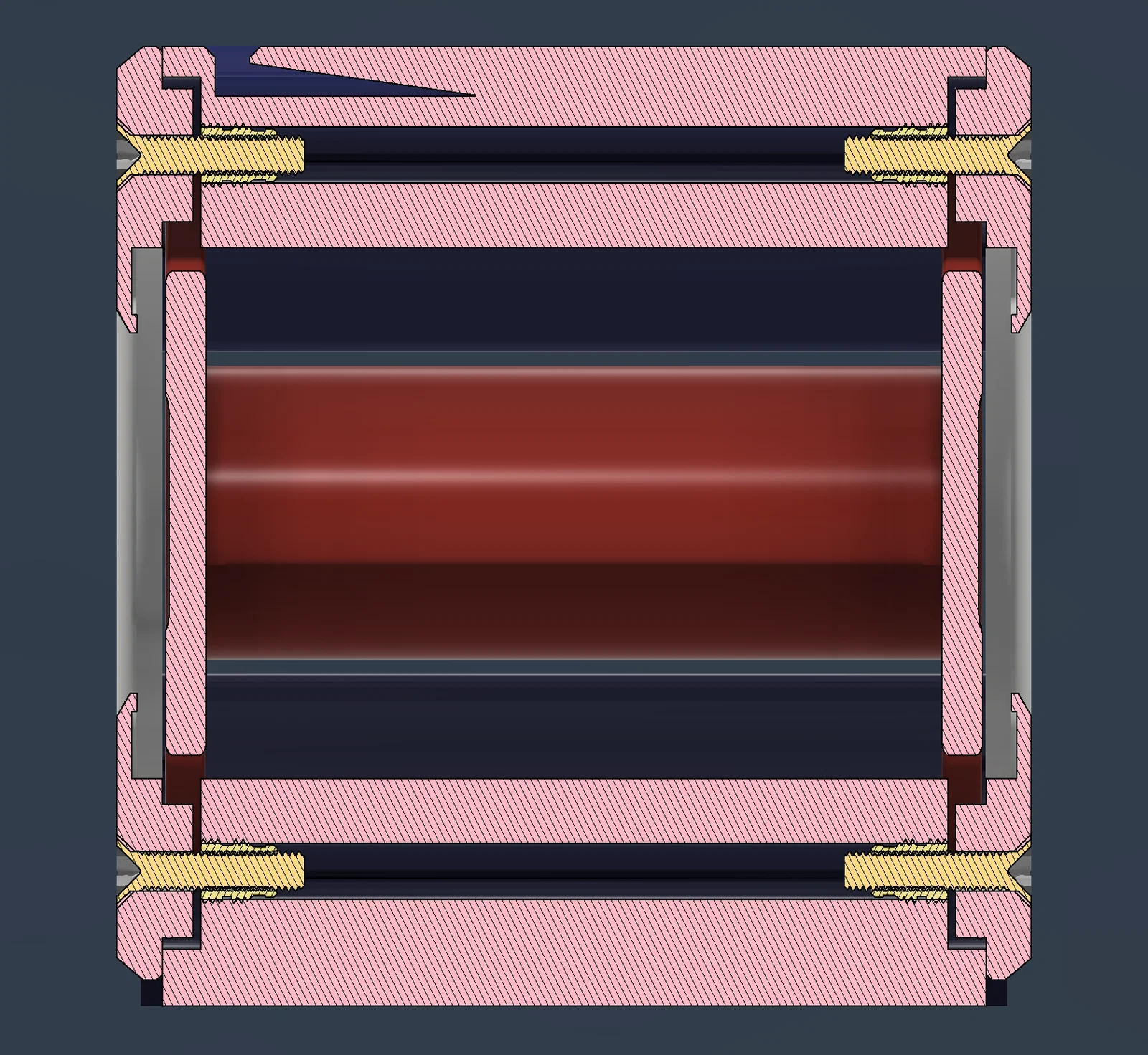

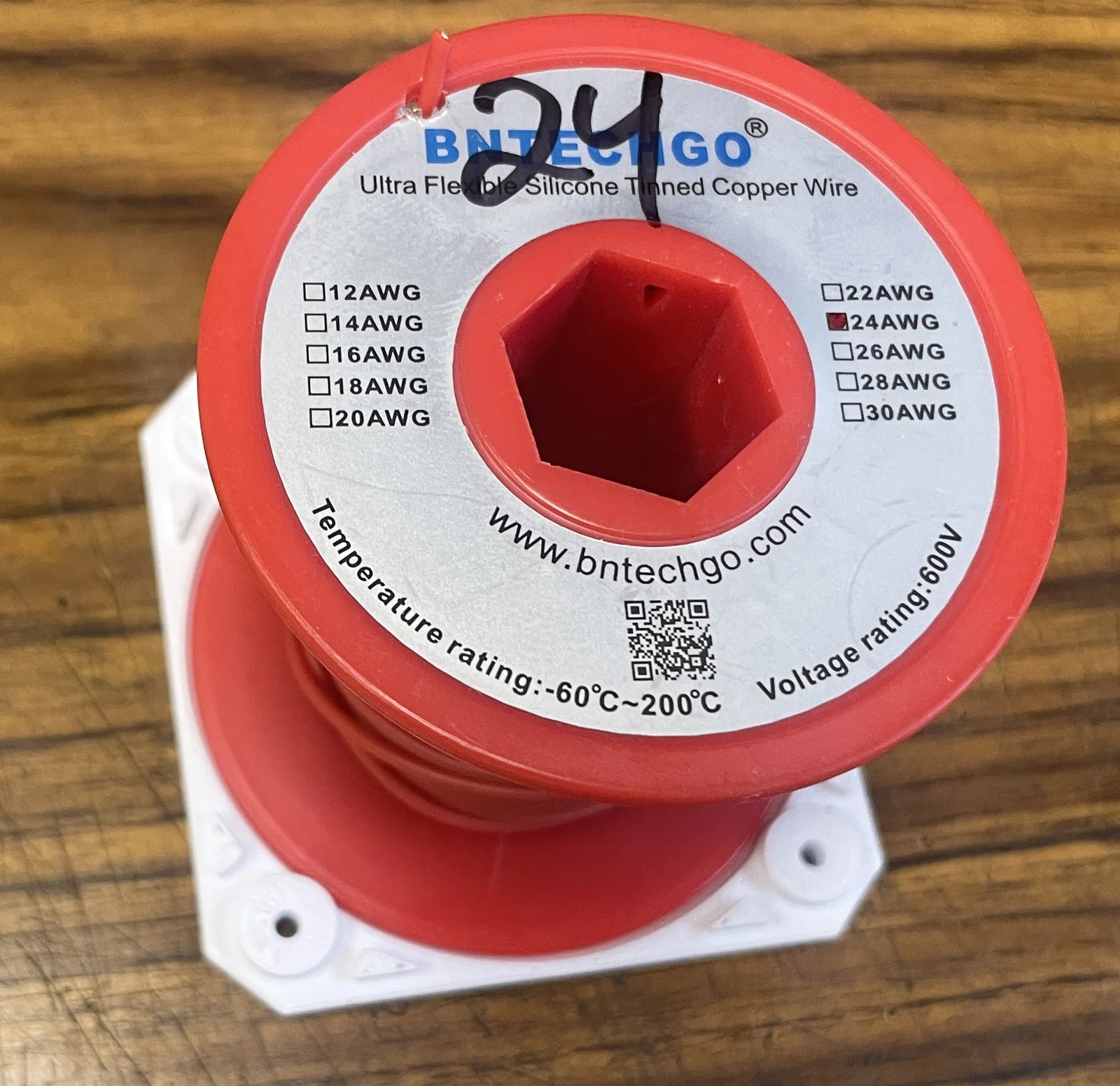

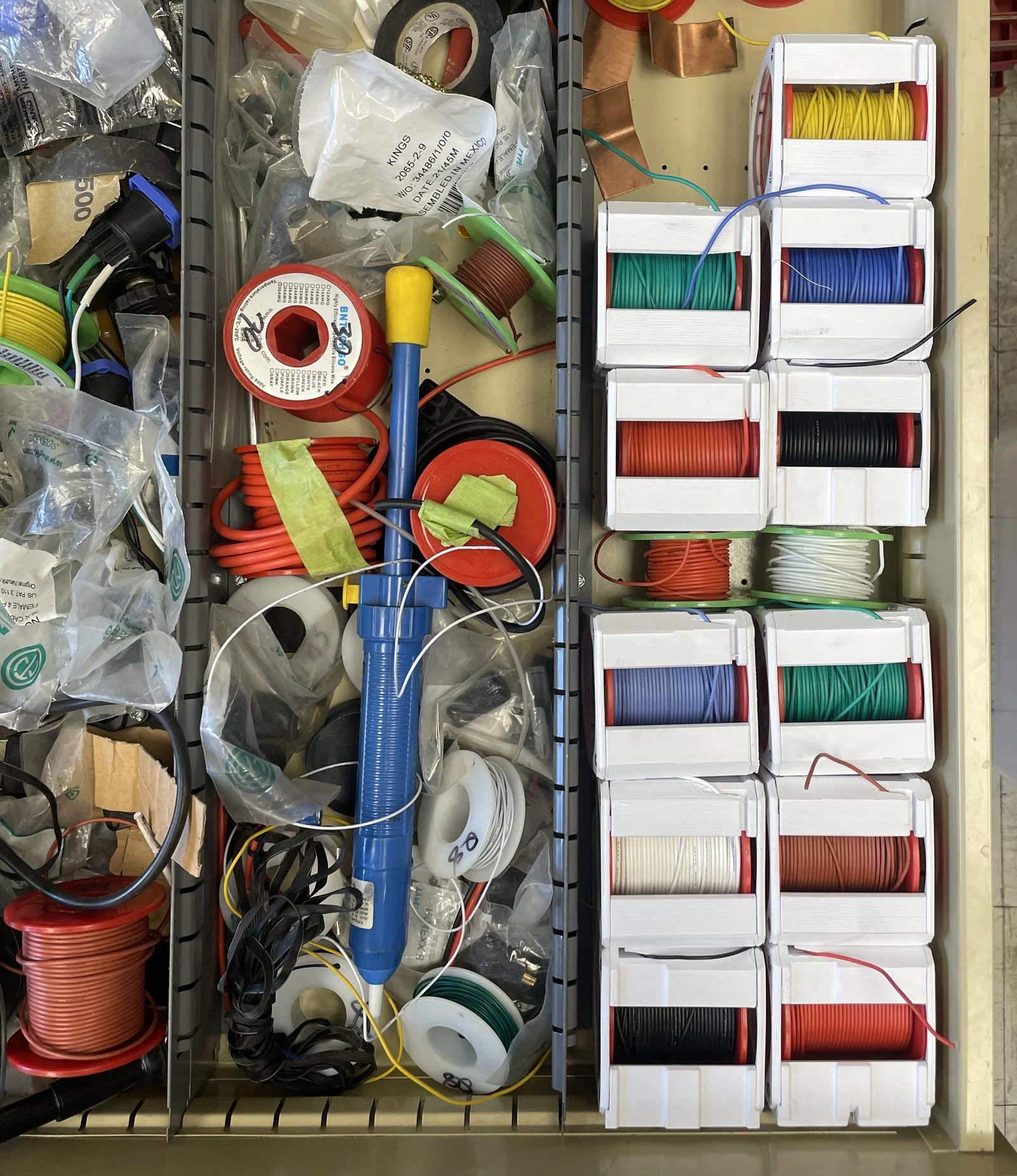

Đây là bản remix từ mẫu Cable Spool Holder Gridfinity rất tuyệt vời. Mình đã chỉnh kích thước nhỏ lại để vừa với cuộn dây BNTechGo (đường kính khoảng 65mm, dài 61mm). Mình cũng làm thêm các nắp chặn để gắn vào cuộn Remington (~55x57mm) để dùng chung khung luôn. Các chi tiết Gridfinity đã bị loại bỏ vì việc chỉnh tỉ lệ sẽ làm mất tiêu chuẩn này, với lại mình cũng không dùng đến. Dù vậy, mình vẫn thấy nó rất gọn gàng. Các lỗ ở góc có đường kính 4.2mm, vừa với ốc tán nhiệt (heat nutserts) MM#94459A140 hoặc loại tương tự cho ốc đầu bằng M3. Mẫu này không có cơ chế cuộn dây vì mục đích là để lắp cuộn dây đã có sẵn. Không có gì cầu kỳ cả, chỉ là nó gọn gàng hơn là quăng trong hộp hay để dây rối tung lên. Mẫu gốc rất tốt nếu bạn cần tự cuộn dây. Hãy cẩn thận nếu dùng máy khoan điện để cuộn - vì không có vòng bi nên các chi tiết in sẽ bị nóng lên và mài mòn do ma sát. Nhớ ủng hộ mẫu gốc đó một like nhé.

Bạn có thể bỏ qua ốc tán nhiệt và dùng vít tôn 1/4" hoặc 3/4" #8. Nên mở rộng lỗ và khoét âm (countersink) trên các tấm bên để tránh nứt, còn các lỗ trên thân chính thì dùng vít #8 là vừa đẹp.

File STL là bản xuất tấm đã sắp xếp sẵn. In bằng nhựa nào cũng được, mình đã thử qua ASA, ABS, PETG và PLA đều ổn. Khe hở khá rộng rãi nên không cần độ chính xác quá cao.

• Nếu bạn nhập file lắp ráp vào làm một khối đơn lẻ và xoay cạnh khối lên mặt bàn in sao cho phần ngàm hở hoặc góc giữ dây hướng lên trên, bạn có thể xóa mảnh bên trên đi và in các phần còn lại thành một khối. Chỉ cần bật hỗ trợ (supports) từ bàn in để đỡ phần nhô ra nhỏ ở cạnh. Cách này giúp tiết kiệm được 30 phút in cho mỗi cái, đồng thời bớt được một nửa số vít và ốc tán.

File .f3d chỉ có lịch sử thiết kế một phần. Vì mình tách phiên bản này ra từ một file thử nghiệm lớn nên có thể thiếu vài thứ. Nếu cần chỉnh sửa, bạn cứ lấy mẫu gốc ra để so sánh. Tỉ lệ khoảng 0.835 cho trục Z và Y, trục X gần như 1:1, chỉ tinh chỉnh một chút bằng lệnh press-pull.

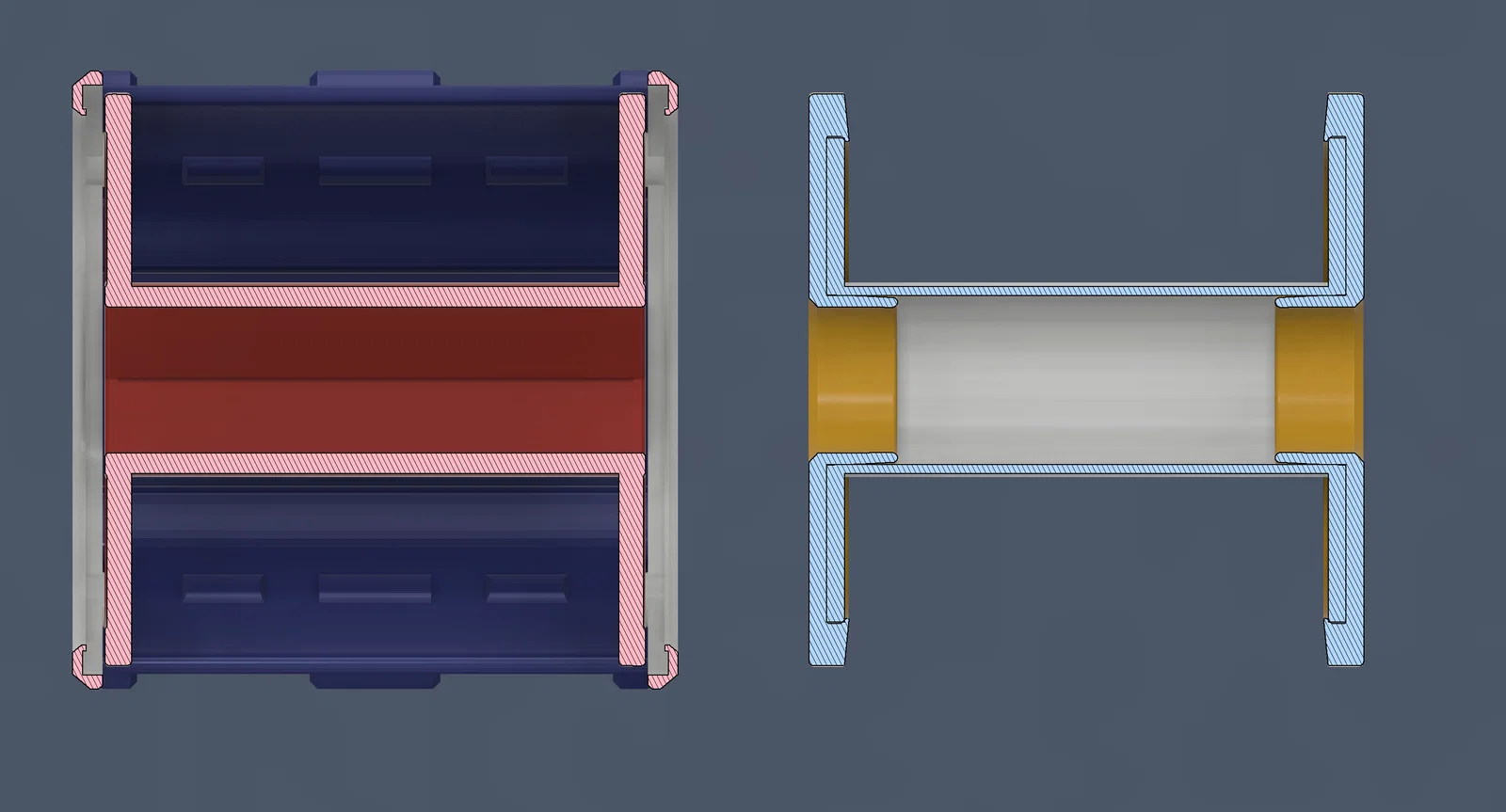

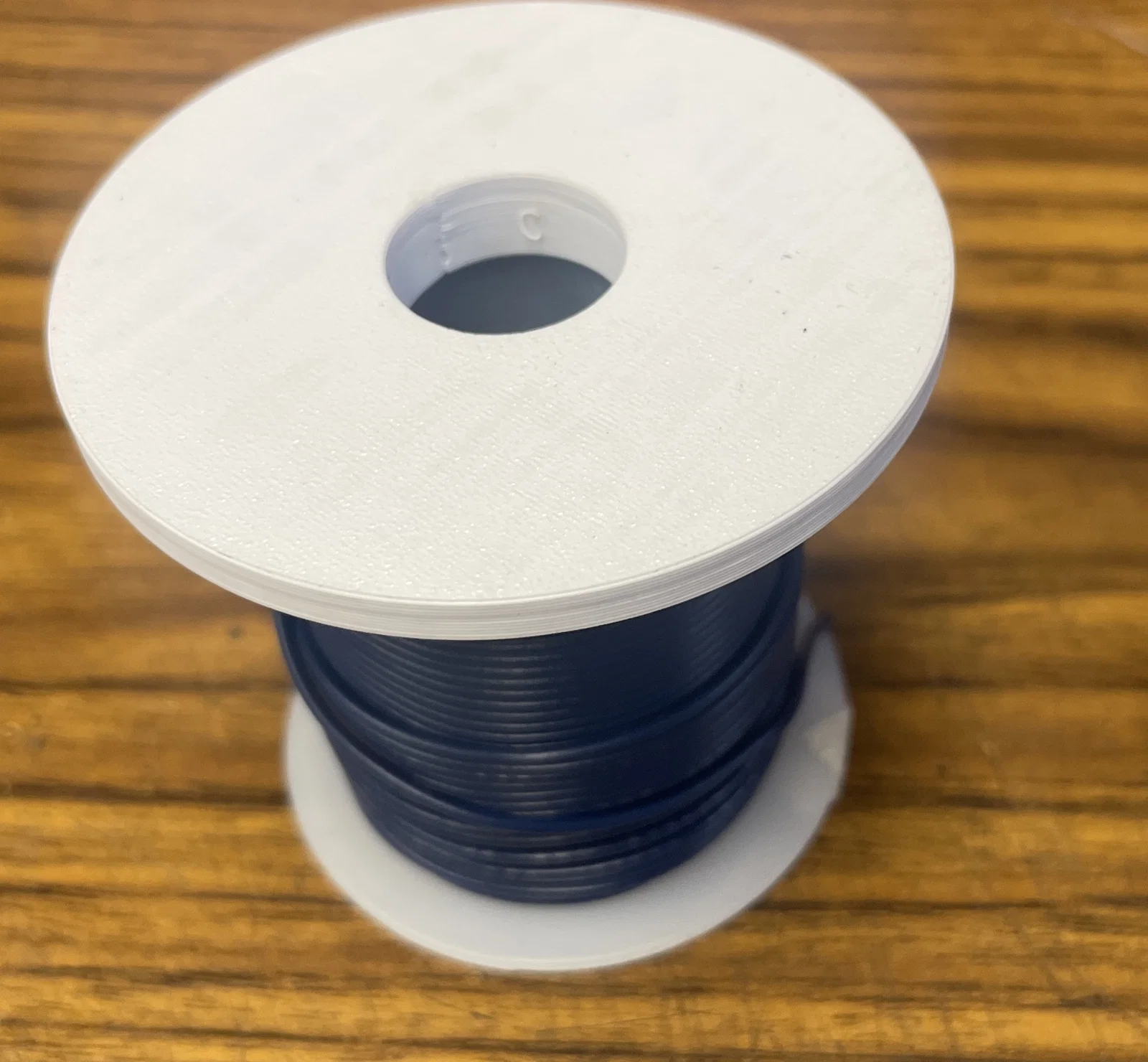

Có hai phiên bản nắp adapter từ Remington sang BNTech: v2 dành cho các loại nhựa dẻo dai như ASA, còn v1 dành cho loại giòn như PLA.
