Kệ Đỡ Cuộn Dây Gridfinity
Giải pháp sắp xếp dây cáp đa năng và chắc chắn. Thiết kế tương thích với hệ sinh thái Gridfinity, có thể in 3D hoàn toàn không cần ốc vít, giúp bảo vệ dây không bị bung và dễ dàng mang theo khi sửa chữa.
Mô tả

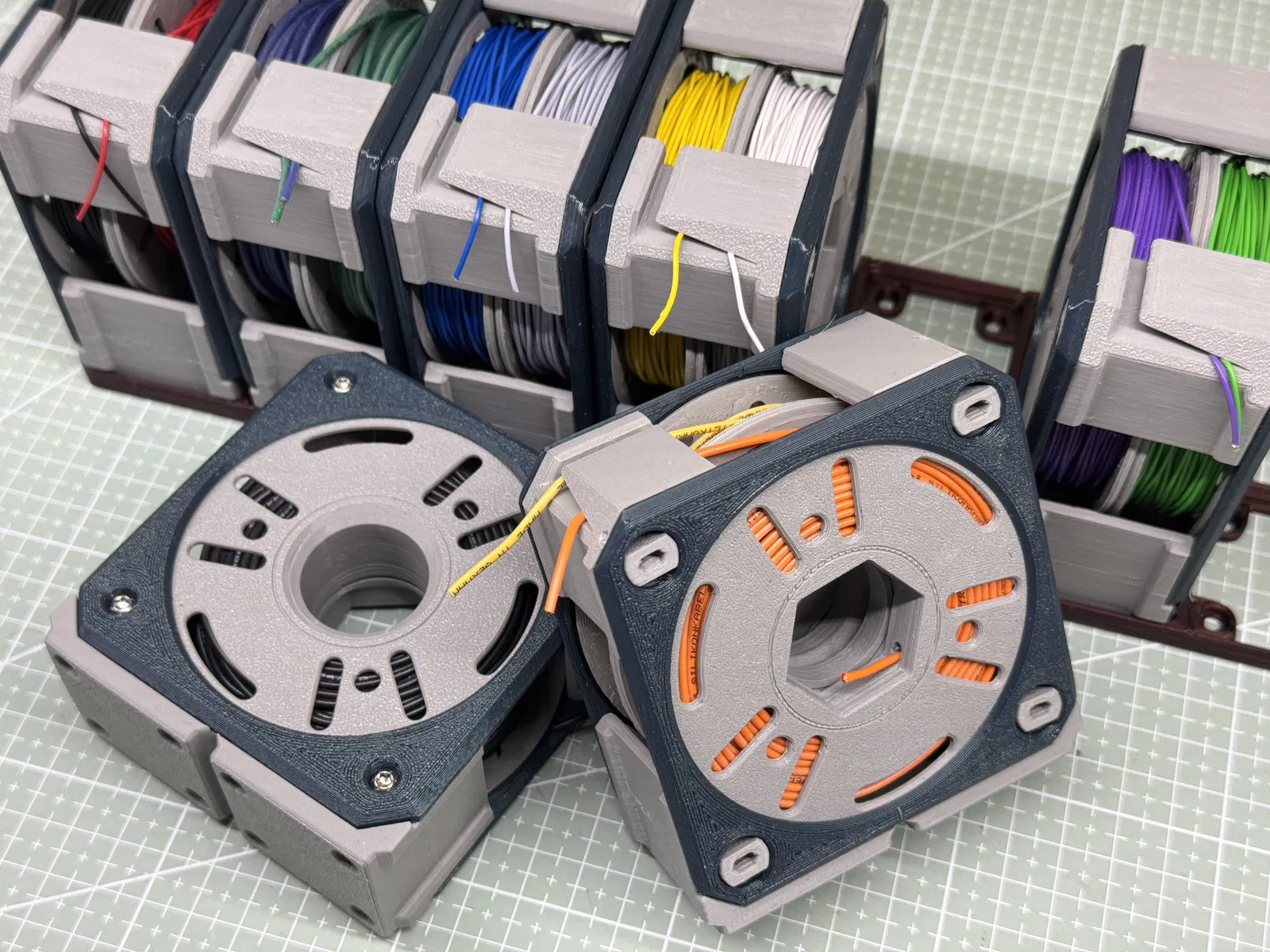

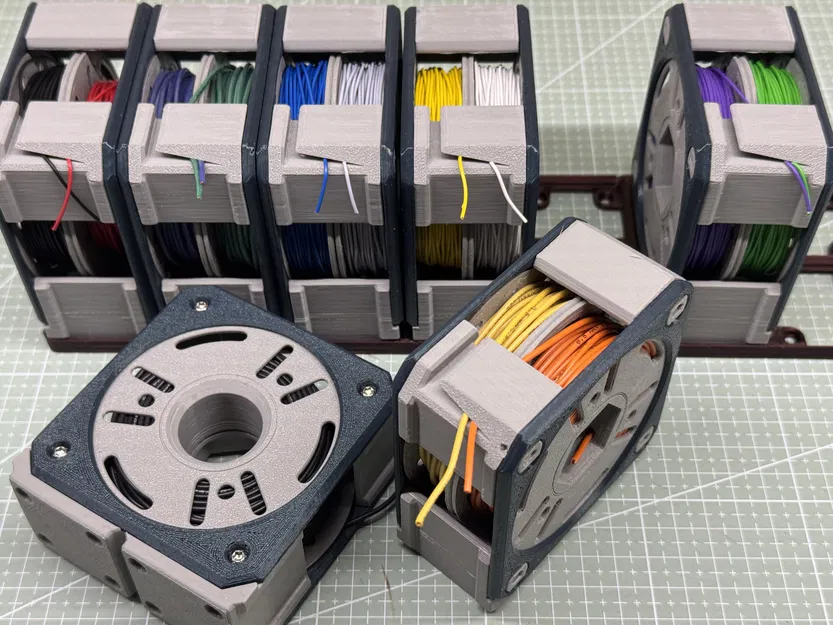

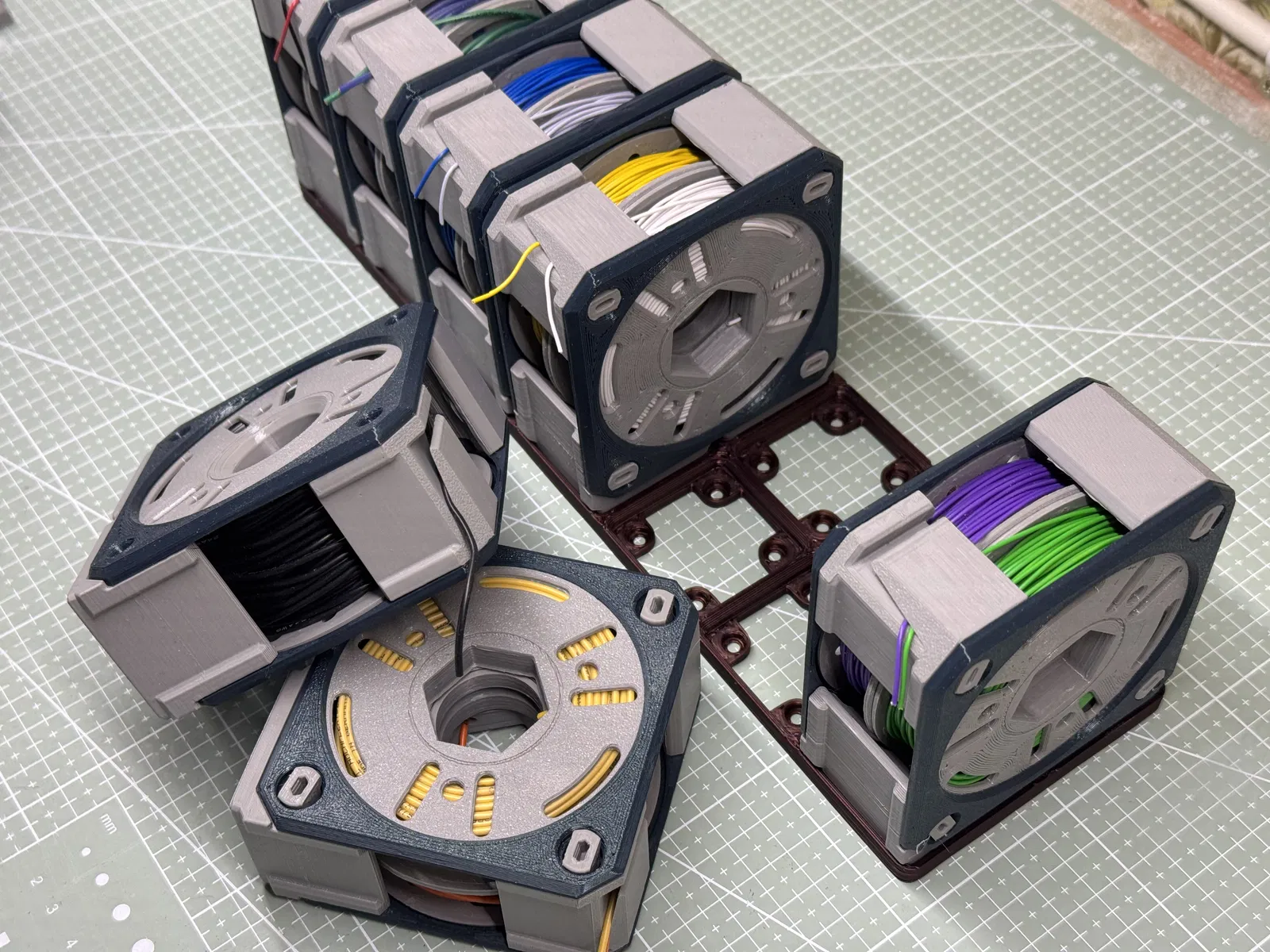

Cái kệ đỡ cuộn dây này giúp sắp xếp dây nhợ của bạn gọn gàng và ngăn nắp. Nó bảo vệ dây không bị bung ra ngoài ý muốn, có thiết kế dạng module và có thể sử dụng với hệ sinh thái Gridfinity nếu cần. Rất tiện để mang đi sửa chữa bên ngoài vì bạn có thể xách đi mà không sợ bị bung cuộn dây trong túi đồ nghề. Toàn bộ các bộ phận đều in 3D được, không cần thêm ốc vít hay linh kiện ngoài. Bạn có thể dễ dàng cuốn dây vào cuộn bằng đầu nối cho máy khoan. Nếu bạn muốn tùy chỉnh kệ theo nhu cầu riêng, bạn sẽ thấy file .step để tải về ở đây.
In ấn:
In tất cả các bộ phận theo hướng như file gốc với độ dày lớp (layer height) 0.2mm.
Lưu ý: Hãy in thử phần Corner và một con Bolt trước! Nếu bạn thấy bản in thử ổn nhưng con Bolt bị lỏng hoặc kẹt, hãy điều chỉnh tỉ lệ (scale) riêng con Bolt tăng hoặc giảm 1% cho đến khi vừa khít. Việc này xảy ra do chế độ bù trừ XY (XY-compensation) hoặc trình cắt lớp (slicer) làm sai lệch dung sai. Tùy vào cài đặt, có khi bạn phải in Bolt ở mức 105% kích thước. Nếu bạn không an tâm với ốc nhựa in 3D, chúng tôi cũng có sẵn phiên bản dùng ốc M3. Sản phẩm hoạt động tốt với ốc M3x8 đến M3x16.
Lắp ráp:
Bạn có thể lắp ráp mọi thứ theo cách bạn muốn. Các góc Gridfinity có thể thay thế bằng góc thường nếu bạn không dùng hệ thống Gridfinity.
Nếu không, hãy lắp ráp các bộ phận như hình bên dưới. Các con Bolt được thiết kế để vặn bằng tua vít đầu dẹp. Quy trình lắp ráp tương tự khi dùng ốc M3.
Cách sử dụng:
Cuốn dây vào cuộn bằng tay trước khi đặt vào kệ hoặc dùng dụng cụ tay quay. Hãy cẩn thận và đừng dùng máy khoan ở tốc độ quá cao, vì nhiệt ma sát có thể làm nhựa PLA bị chảy.
Thông tin:
Tôi đã thử nghiệm với một số loại dây hiện có, bạn có thể tham khảo sức chứa tương đối của cuộn dây như sau:
| Đường kính ngoài dây [mm]/[AWG] | Sức chứa cuộn nhỏ [m]/[ft] | Sức chứa cuộn lớn [m]/[ft] |
|---|---|---|
| 0.9mm / 19AWG | 50m / 164ft | 100m / 328ft |
| 1.0mm / 18AWG | 45m / 147ft | 90m / 295ft |
| 1.5mm / 15AWG | 25m / 82ft | 50m / 164ft |
Tôi đã dùng bảng này để đổi đơn vị từ mm sang AWG.
Bạn đang tìm loại cuộn lớn hơn? Hãy thử xem qua .
NHẬT KÝ THAY ĐỔI 12.07.2025
- Thêm góc Gridfinity KHÔNG có lỗ nam châm
- Thêm dụng cụ quay tay kiểu núm vặn, dùng để cuốn tay không cần máy khoan
NHẬT KÝ THAY ĐỔI 16.12.2025
Đã thêm file .3mf và .step để tải về.
