NUS: Next Unit of Storage (Tháp NAS dựa trên NUC)

NUS là bộ khung NAS in 3D mật độ cao, được thiết kế để biến Intel NUC thành một máy chủ lưu trữ 4 khay mạnh mẽ. Dự án này ra đời từ mong muốn kết hợp hiệu năng nhỏ gọn của phần cứng NUC với vẻ ngoài tinh tế, đứng thẳng mang tính biểu tượng của Apple AirPort Extreme (dù mẫu này đã ngừng sản xuất).

Triết lý thiết kế

Các thiết bị NUC chiếm một vị trí đặc biệt đối với những người chơi home lab. Chúng cung cấp tỷ lệ hiệu năng trên kích thước đáng kinh ngạc và khả năng mở rộng qua các khe M.2 mà nhiều người dùng thường bỏ qua. Bằng cách sử dụng adapter M.2 sang 5 cổng SATA, bản dựng này bỏ qua các nút thắt cổ chai của bộ nhớ USB, cung cấp tốc độ PCIe-to-SATA gốc cho một mảng lưu trữ nội bộ đáng tin cậy ở mức "chuyên nghiệp".

Bộ khung này là một tòa tháp hình chữ nhật cao, ưu tiên luồng khí theo chiều dọc và chiếm diện tích bàn làm việc tối thiểu. Nó đóng vai trò vừa là máy chủ chức năng vừa là một món đồ trang trí độc đáo trên bàn.

Các tính năng chính

• Dung lượng 4 khay: Được thiết kế để chứa an toàn 4 ổ cứng 3.5 inch cùng với bo mạch chủ NUC.

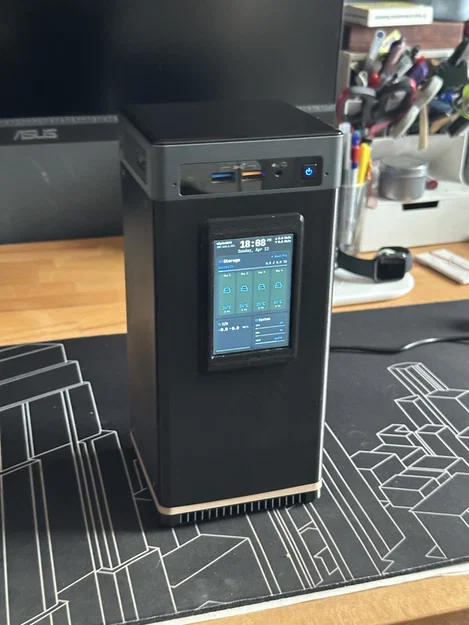

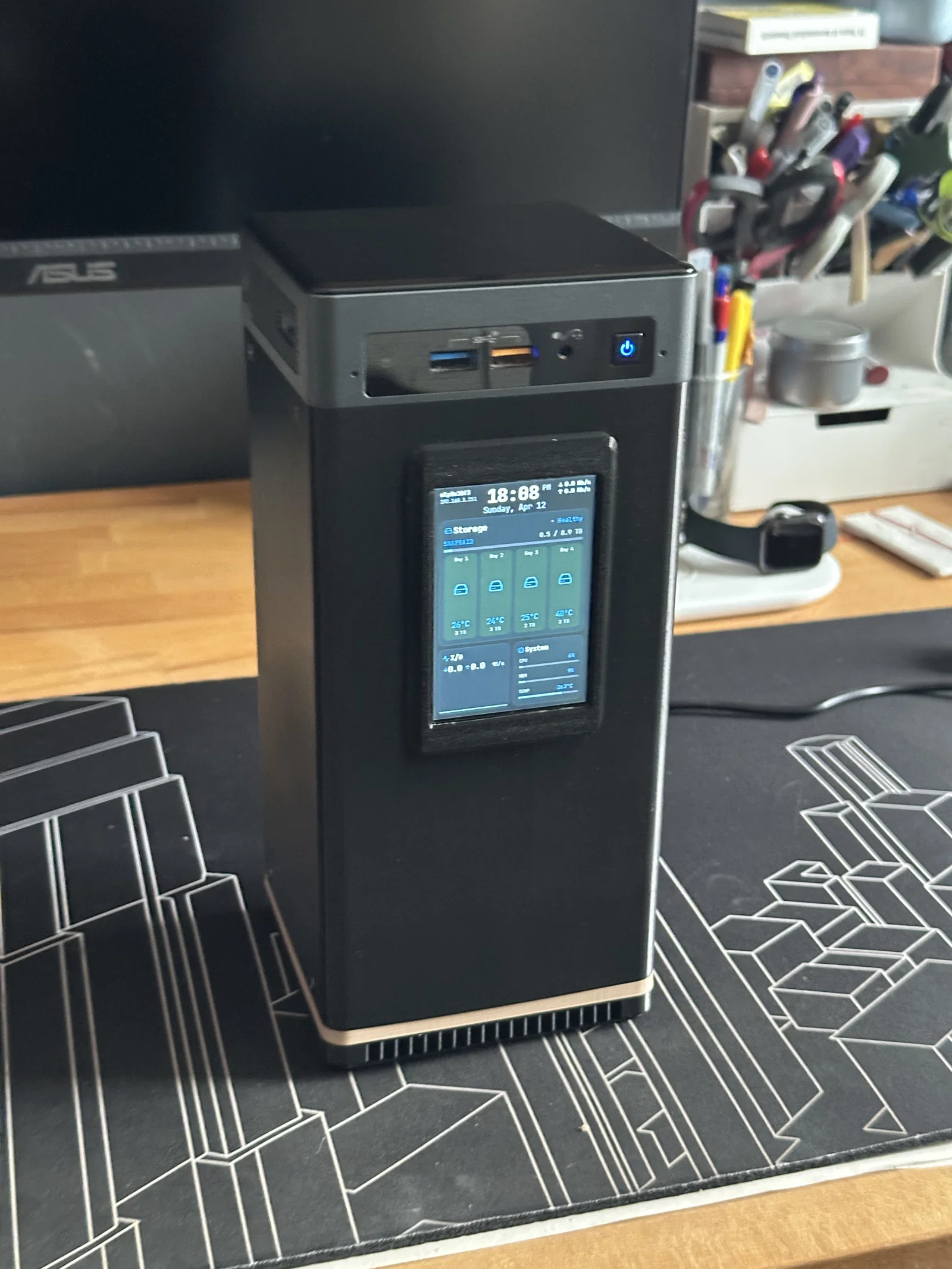

• Tích hợp màn hình AX206: Mặt trước có khe cắm cho khung ảnh kỹ thuật số AX206 giá rẻ. Khi kết hợp với phiên bản lcd4linux đã chỉnh sửa, nó cung cấp các thông số hệ thống thời gian thực, nhiệt độ và tình trạng ổ đĩa ngay tức thì.

• Mở rộng M.2: Trái tim của hệ thống sử dụng bộ chuyển đổi M.2 sang SATA, hỗ trợ mở rộng eSATA thông qua bộ nhân cổng (port multiplier), cho phép NUS mở rộng khi nhu cầu dữ liệu của bạn tăng lên.

• Làm mát tối ưu: Lấy cảm hứng từ AirPort Extreme, thiết kế ống khói dọc khuyến khích nhiệt thoát ra ngoài từ đỉnh, kết hợp với quạt làm mát chuyên dụng ở đáy cho bộ điều khiển SATA và các ổ cứng.

• Cài đặt Wi-Fi dễ dàng: Mang NUS đi bất cứ đâu! Với InfraFi, bạn có thể kết nối với bất kỳ Wi-Fi nào mà không cần KVM! (Yêu cầu thiết bị Flipper Zero).

• Tối ưu cho Prusa: Các linh kiện được thiết kế để vừa với các máy in có khổ in của Prusa MK3 (hoặc mới hơn)!

Ghi chú về Lắp ráp & Phần cứng

• In ấn: Đây là bản in nhiều phần được thiết kế để dễ lắp ráp. Mình khuyên dùng nhựa PETG hoặc ASA để chịu nhiệt tốt hơn.

• Phần cứng cần thiết:

  • Intel NUC
  • Adapter M.2 sang 5 cổng SATA (hỗ trợ Port Multiplier)

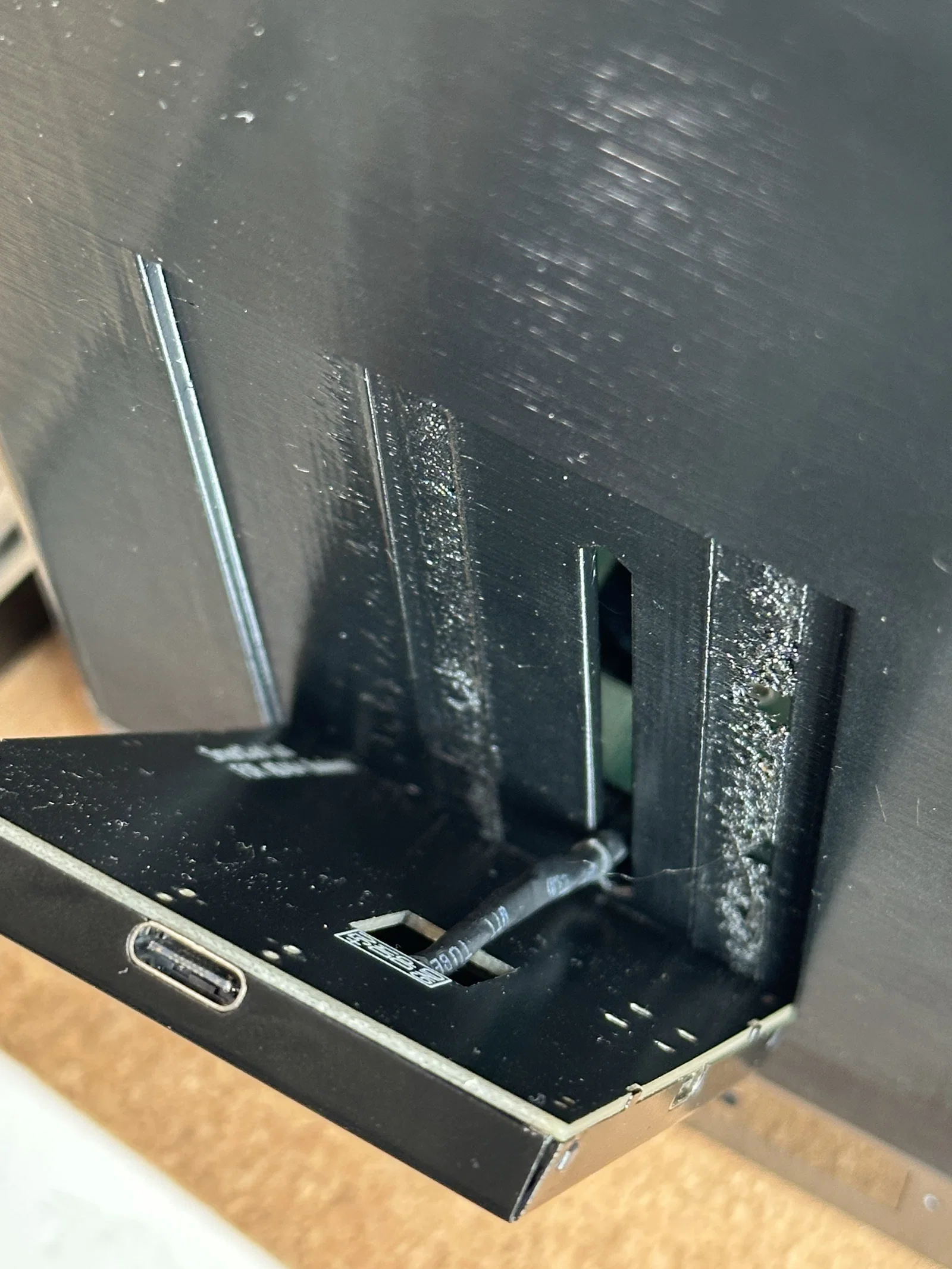

  • Màn hình AX206 (cho bảng điều khiển phía trước)
  • Phân phối nguồn tùy chỉnh (để cấp điện cho cả NUC và mảng 4 ổ cứng)
    • picoPSU
    • Nguồn ngoài 12v 120w

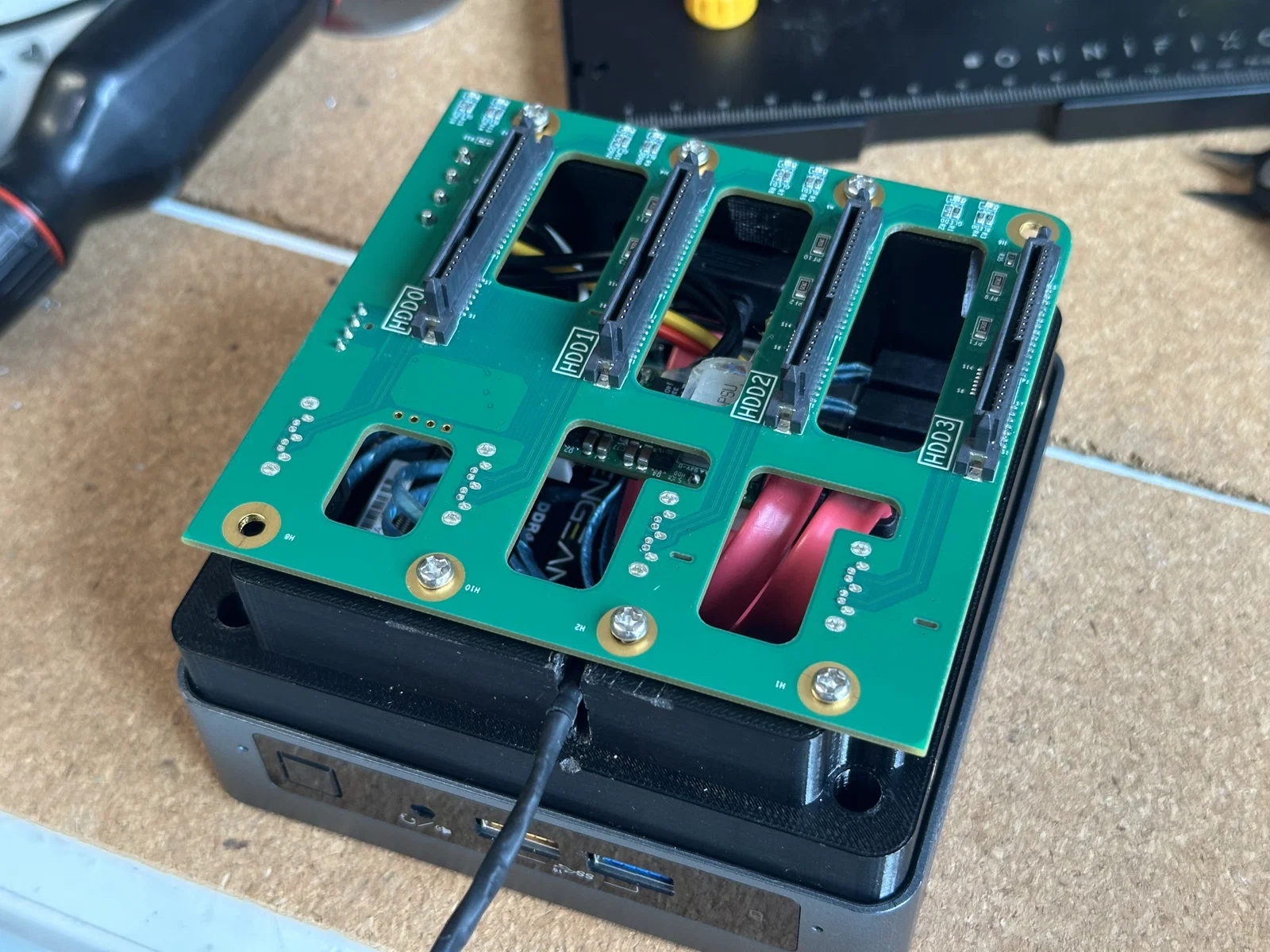

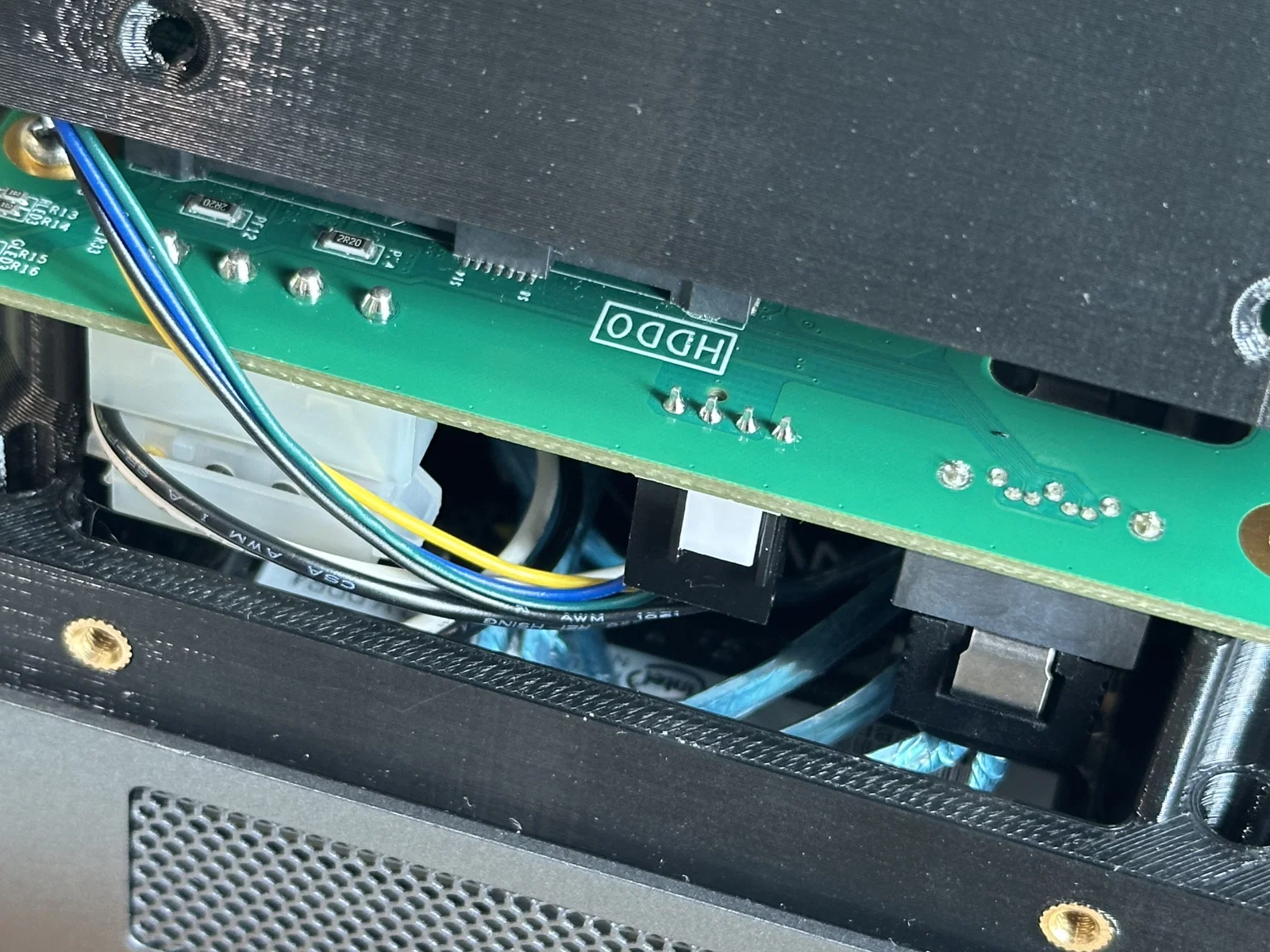

  • Backplane 4 khay

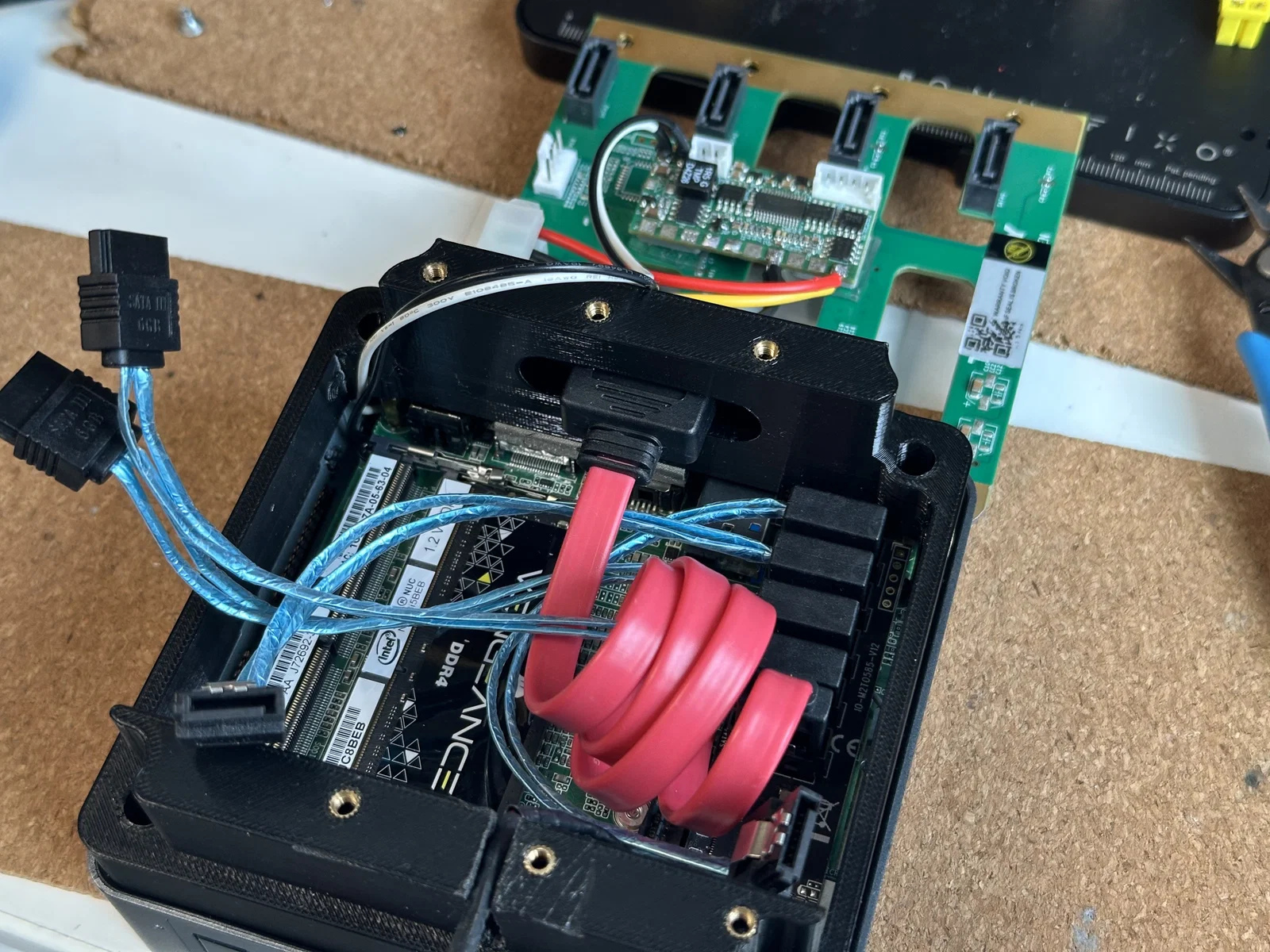

  • Cáp SATA 10mm (màu xanh để dễ uốn cong)
  • 1 cáp SATA sang eSATA
  • 4 ổ cứng
  • 4 ốc M2.5 6mm và 4 trụ đồng M2.5 6mm
    • Lựa chọn thay thế 4 ốc M2.5 20mm
  • 4 đai ốc M2.5
  • 16 ren đồng (Heat Inserts) M3
  • 10 ốc M3 6mm
  • Cáp mở rộng quạt 4 pin ~300mm (Noctua có kích thước hoàn hảo nếu bạn có sẵn)
  • 2 đầu nối MX1.25 Pico-Blade kèm cáp (cho màn hình USB)

• Phần mềm: Bất kỳ phần mềm NAS nào được NUC của bạn hỗ trợ.

  • Phổ biến: TrueNAS, Unraid, OpenMediaVault, XPenology, v.v.

Tại sao lại là "NUS"?

Cho dù bạn đang chạy ZFS, Unraid hay ngăn xếp Linux tiêu chuẩn, NUS cung cấp cơ sở hạ tầng vật lý để biến NAS dựa trên NUC trở thành một thiết bị cấp doanh nghiệp thực thụ. (Đơn giản là ghép giữa "Next Unit of Computing" và "Network Attached Storage" thôi!)
