Giá đỡ màn hình Ender 3 cho Voron 0/0.1

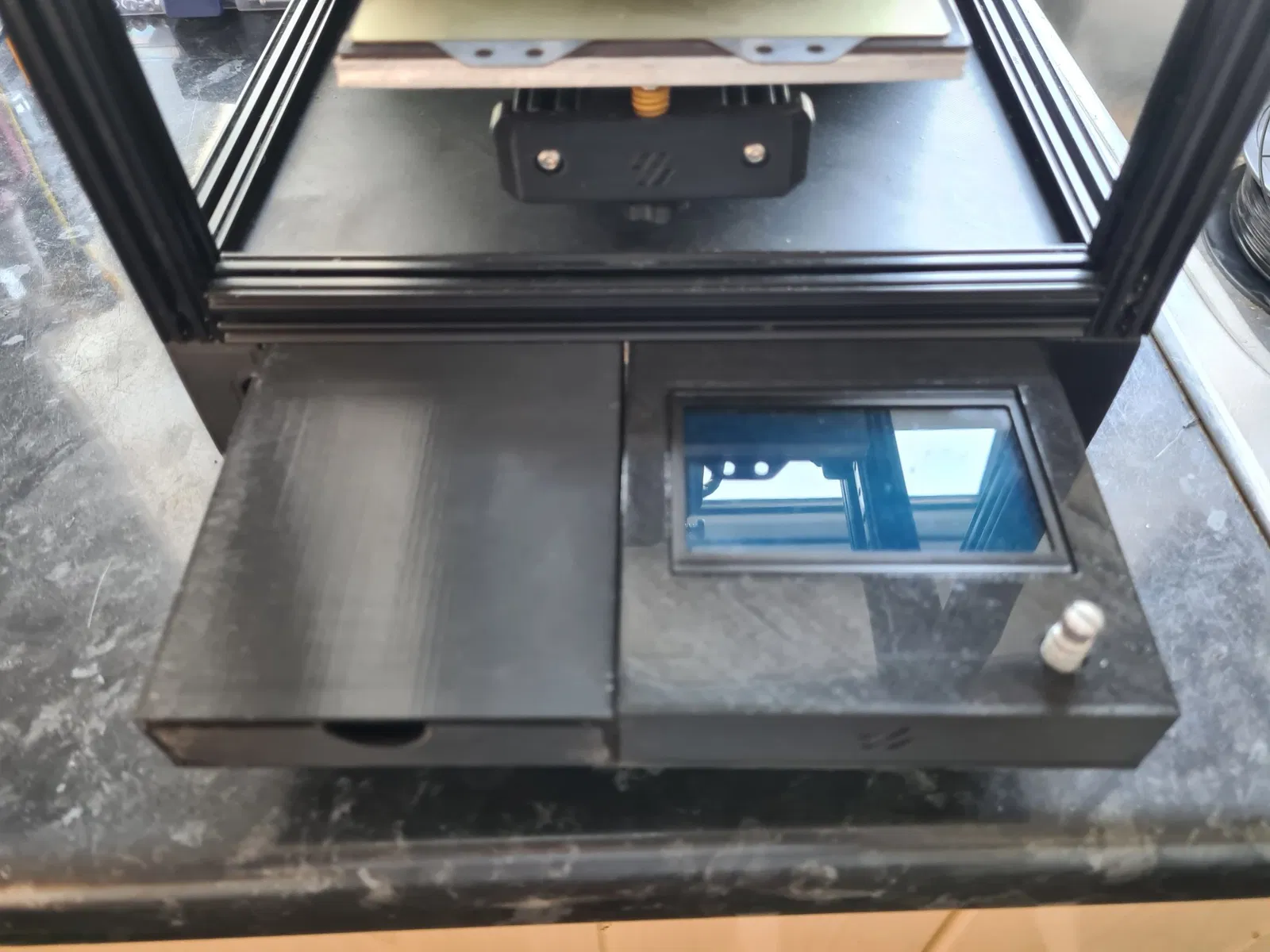

Đây là một giá đỡ màn hình để gắn một màn hình lcd kiểu Creality dự phòng vào Voron 0. 1 của tôi. Đây là một nâng cấp đơn giản và đẹp mắt giúp máy in dễ sử dụng hơn và giá cả phải chăng. Cũng có không gian bên trái của giá đỡ cho một ngăn kéo có thể tìm thấy ở đây:

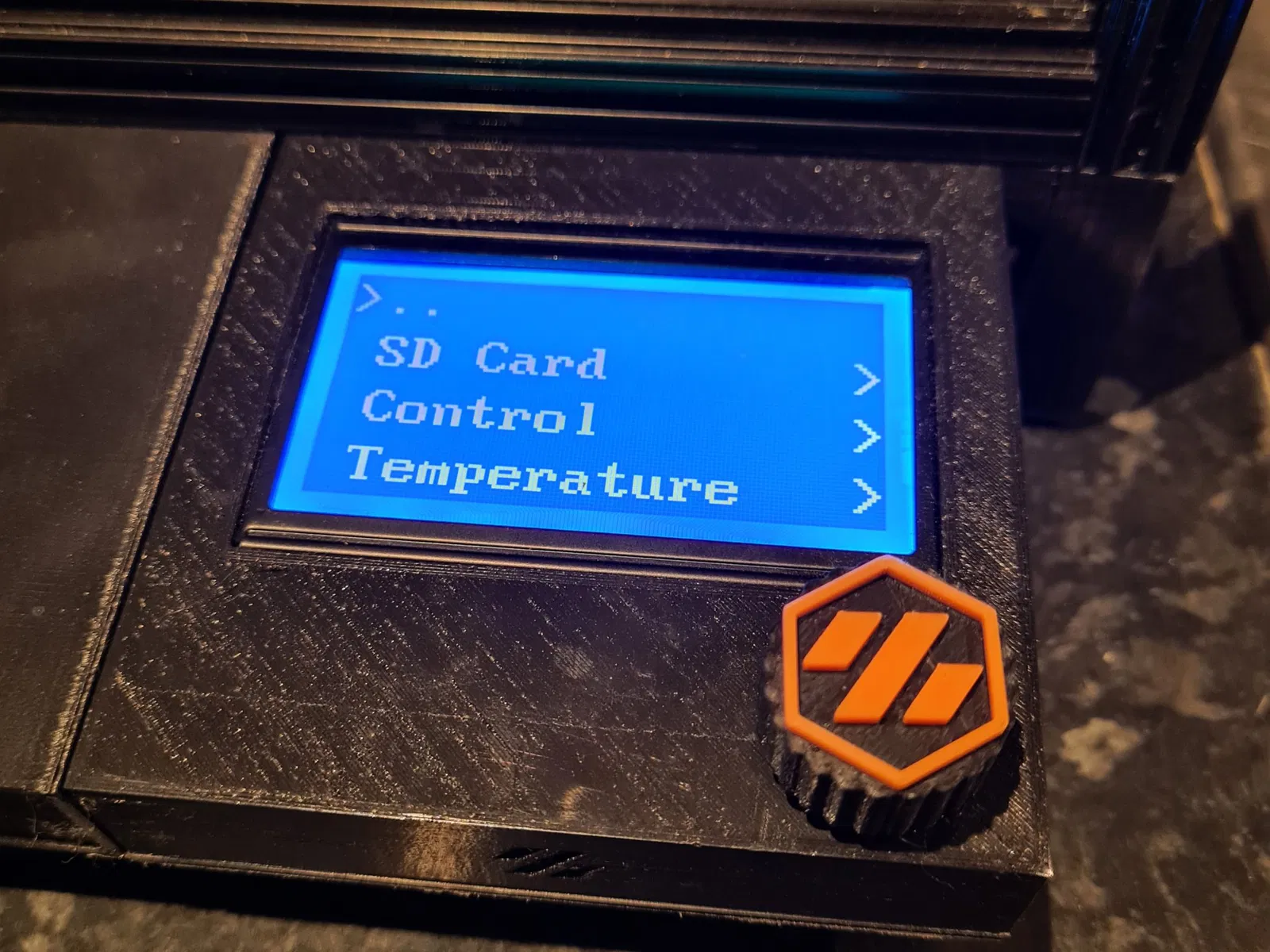

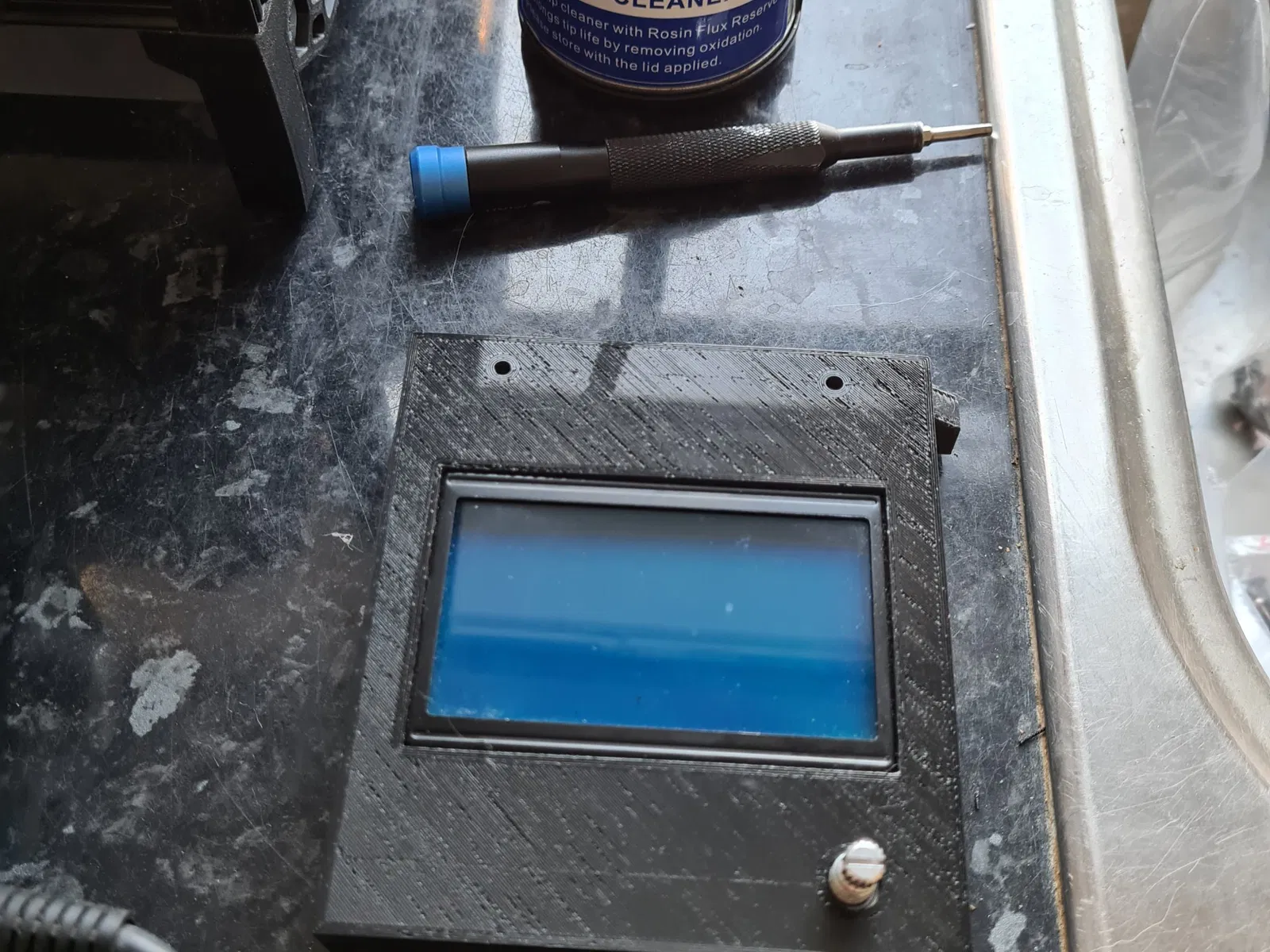

Cài đặt in rất dễ, chiều cao lớp 0. 2mm và bạn sẽ cần hỗ trợ cho phần phía trước của giá đỡ. Tôi đã thiết kế giá đỡ này với độ chính xác khá chặt chẽ nên nó gần như tự khớp vào nhau, do đó bạn có thể cần một chút mài nhẹ để mọi thứ căn chỉnh hoàn hảo. Bạn sẽ cần 6 bu lông M3x16mm và 4 chèn nhiệt M3. Các chèn này được lắp vào 4 lỗ ở phía sau của phần phía trước và cho phép màn hình và phần phía sau được vặn vào đó. Hai bu lông M3 còn lại được sử dụng để gắn màn hình vào các đai ốc có sẵn ở đáy của phần đùn phía trước của máy in. Tôi cũng đã thiết kế một núm lcd theo chủ đề Voron có thể tìm thấy ở đây:

Điều này sẽ phù hợp với giường Voron 0 nhưng bạn có thể phải điều chỉnh hoặc loại bỏ phần váy của mình trong slicer. Nếu bạn thấy mô hình này hữu ích, hãy nhấn nút 'thích' và tải lên một bức ảnh của bản in của bạn. Ngoài ra, ý kiến và đề xuất luôn được hoan nghênh. Như thường lệ với các mô hình của tôi, tôi đã bao gồm các tệp. step và. f3d cho bất kỳ ai muốn thực hiện các sửa đổi.
