Bộ gạt Nozzle cho Ender 3 V3 KE

Remix từ Khay Tháo Rời & Giá Đỡ Dây Cáp + Nắp Cho Ender 3 v3 KE / SE Tác giả fonzy_815871

Tác giả Kapplion_80283

Lượt tải
3
Lượt coi
58

File 3 84,5 KB

  • nozzle_wiper_1778106291.stlSTL · 55,5 KB
  • bin_mount_1778106292.stlSTL · 26,1 KB
  • bucket_1778106293.stlSTL · 3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Vật liệu cần chuẩn bị:

  • 1x Ốc M3 6mm (mình dùng loại đầu bằng cho gọn)

  • ~8mm ống PTFE

  • Chổi silicon A1 (cắt ngắn còn 16mm hoặc 6 hàng gai)

  • Ốc M4 (mình tận dụng ốc vuông)

Lắp ráp:

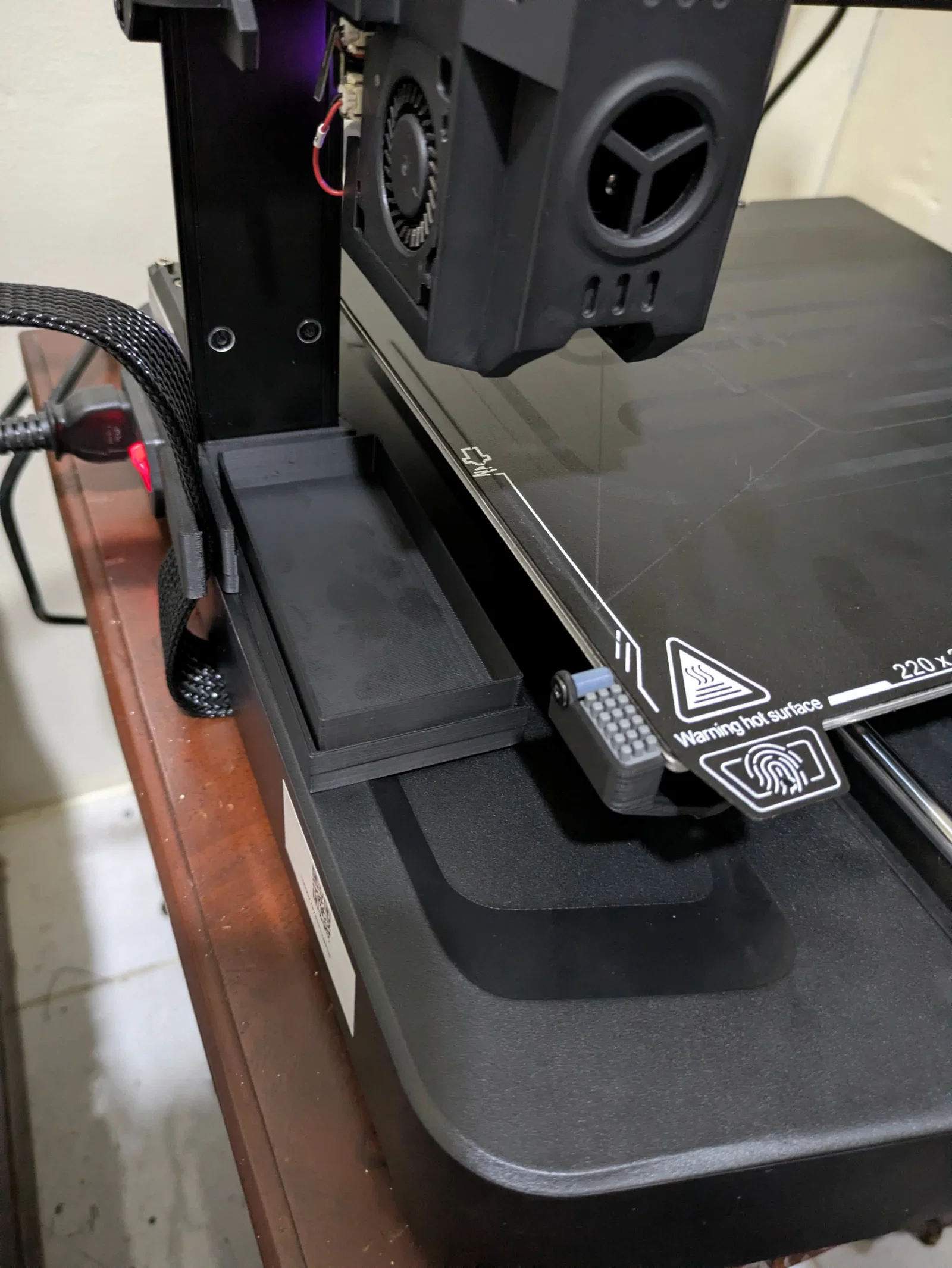

  1. Cắt chổi silicon còn khoảng 16mm hoặc 6 hàng gai, sau đó dán vào vị trí như trong hình.

  2. Vặn ống PTFE vào, đảm bảo đầu ống bằng phẳng với mặt chổi silicon.

  3. Gắn bộ phận gạt nozzle vào góc dưới bên trái và cố định bằng ốc M4.

  4. Gắn giá đỡ khay chứa vào thanh gantry bên trái rồi kết nối dây cáp.

G-code:

Start G-code

; === G-code khởi động an toàn với tính năng làm sạch + rung + nâng Z + đường purge ===

M220 S100 ; Reset tốc độ in

M221 S100 ; Reset lưu lượng nhựa

; Làm nóng bàn in

M140 S[bed_temperature_initial_layer_single] ; Thiết lập nhiệt độ bàn (không chờ)

M104 S0 ; Giữ nozzle nguội

; Về gốc tọa độ

G28

; Cân bàn tự động

G29

; Di chuyển tới vị trí bắt đầu làm sạch an toàn

G0 Z10 F5000 ; Nâng nozzle lên độ cao an toàn

G0 X-10.7 Y25 F6000 ; Di chuyển tới vị trí XY tại Z=10

G0 Z+3 F5000 ; Hạ nozzle xuống độ cao bắt đầu

; Chờ nhiệt độ bàn, sau đó làm nóng nozzle

M190 S[bed_temperature_initial_layer_single] ; Chờ nhiệt bàn

M104 S[nozzle_temperature_initial_layer] ; Bắt đầu làm nóng nozzle

M109 S[nozzle_temperature_initial_layer] ; Chờ nozzle đạt nhiệt độ

; Đùn nhựa làm sạch

G92 E0 ; Reset máy đùn

G1 E25 F300 ; Đùn 25mm nhựa từ từ

M400

; Bật quạt làm mát trong 10 giây

M106 P0 S255

G4 P20000

M106 P0 S0

; Di chuyển về Y = 18 sau khi purge

G0 Y18 Z-1 F6000 ; Di chuyển nozzle về Y=18 với tốc độ vừa phải

; Chế độ tương đối để rung/gạt

G91

; --- Quy trình rung/gạt (Z từ -1 đến -1.5, 5 chu kỳ, mm/phút) ---

G0 Y-25 F18000

G0 Y25 F18000

G0 Z-0.1 F3000

G0 Y-25 F18000

G0 Y25 F18000

G0 Z-0.1 F3000

G0 Y-25 F18000

G0 Y25 F18000

G0 Z-0.1 F3000

G0 Y-25 F18000

G0 Y25 F18000

G0 Z-0.1 F3000

G0 Y-25 F18000

G0 Y25 F18000

G0 Z-0.1 F3000 ; Z cuối cùng đạt -1.5

; Chuyển về chế độ tuyệt đối và nâng Z an toàn

G90 ; Tọa độ tuyệt đối

G0 Z10 F1500 ; Nâng lên độ cao an toàn

; Quy trình in đường purge

G92 E0

G1 X-2.0 Y20 Z0.3 F5000.0 ;Di chuyển tới vị trí bắt đầu

G1 Z0.2 ;Hạ nozzle xuống độ cao in

G1 Y145.0 F1500.0 E15 ;Vẽ đường thứ nhất

G1 X-1.7 F5000.0 ;Dịch sang bên một chút

G1 Y30 F1500.0 E15 ;Vẽ đường thứ hai

G92 E0

End G-code

G91 ; Tọa độ tương đối

G1 E-2 F2700 ; Rút nhựa một chút

G1 E-2 Z0.2 F2400 ; Rút nhựa và nâng Z

G1 X5 Y5 F3000 ; Gạt bỏ nhựa thừa

G1 Z5 ; Nâng Z thêm

G90 ; Tọa độ tuyệt đối

G1 X2 Y218 F3000 ; Đưa bàn in ra ngoài

M106 S0 ; Tắt quạt

M104 S0 ; Tắt đầu in

M140 S0 ; Tắt bàn nhiệt

M84 X Y E ; Tắt động cơ X, Y, E, giữ lại Z
