AMS Hydra Rollers: Bản Dung Sai “Dễ Thở” (Forgiving Tolerances Edition)

Mình thích bộ rollers cải tiến mà @humebeam đăng, nhưng khi dùng thì mình gặp vài vấn đề khá rõ khiến nó hoạt động không ổn:

1. Chúng hay bị cạ vào một số khe (slots) trong hydra, làm giảm độ mượt khi lăn (ví dụ khe thứ hai tính từ phía sau thường gây va chạm tạo ma sát, dù dùng roller nhỏ nhất).
2. Phần adjustable casings hoạt động không ổn định vì mấy cái gờ nhỏ (lips) bị cạ vào thân roller.
3. Bản thân rollers có lỗ trong hơi chặt, nên khi dùng vít làm trục (axle) thì vít có thể cạ vào, lại làm tăng lực cản khi lăn.

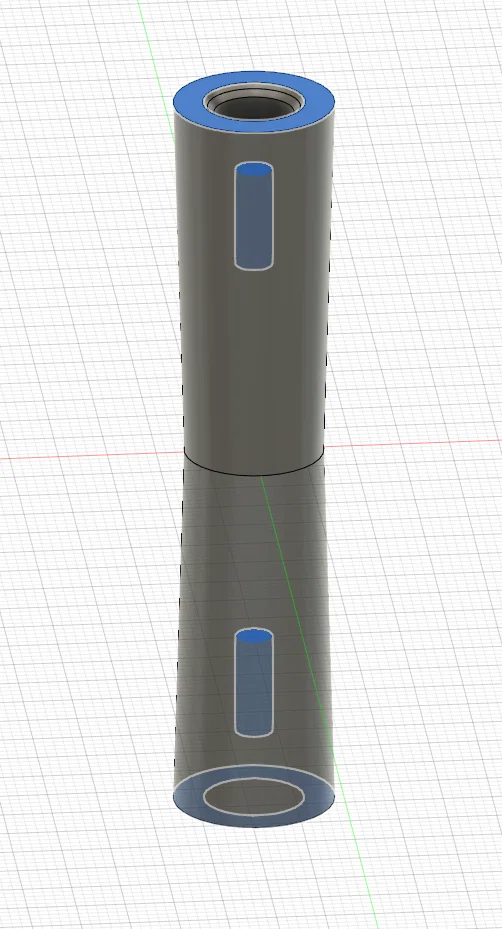

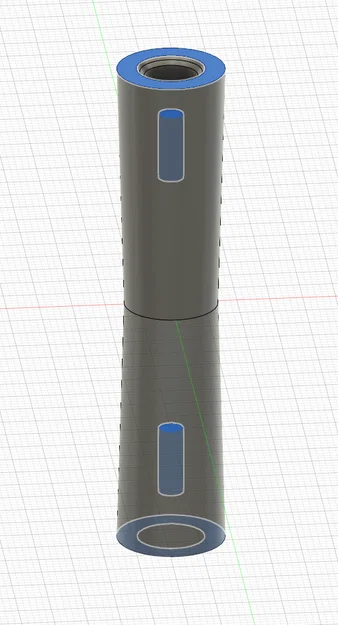

Để giải quyết 3 vấn đề này, mình remodel lại rollers trong CAD và áp dụng 2 chỉnh sửa sau:

• Mình rút ngắn tổng chiều dài phần mặt phẳng phía trên (top-flat) của rollers đi 0.5 mm mỗi bên, giúp tăng khoảng hở (clearance) giữa roller và vỏ hydra. Đồng thời cũng xử lý luôn vấn đề clearance với các end-caps của adjustable casing.
• Mình nới rộng lỗ trong để vít nằm vào thêm 0.2 mm, để vít tránh chạm vào thân roller.

Với các chỉnh sửa này thì rollers lăn mượt hơn nhiều. Hy vọng sẽ giúp được ai đang bị y chang như mình. Phần end-caps vẫn y như bản gốc (parent), mình chỉ kèm theo ở đây cho tiện.
