Kẹp Dây cho Modular Mounting System Arms – Tùy Biến

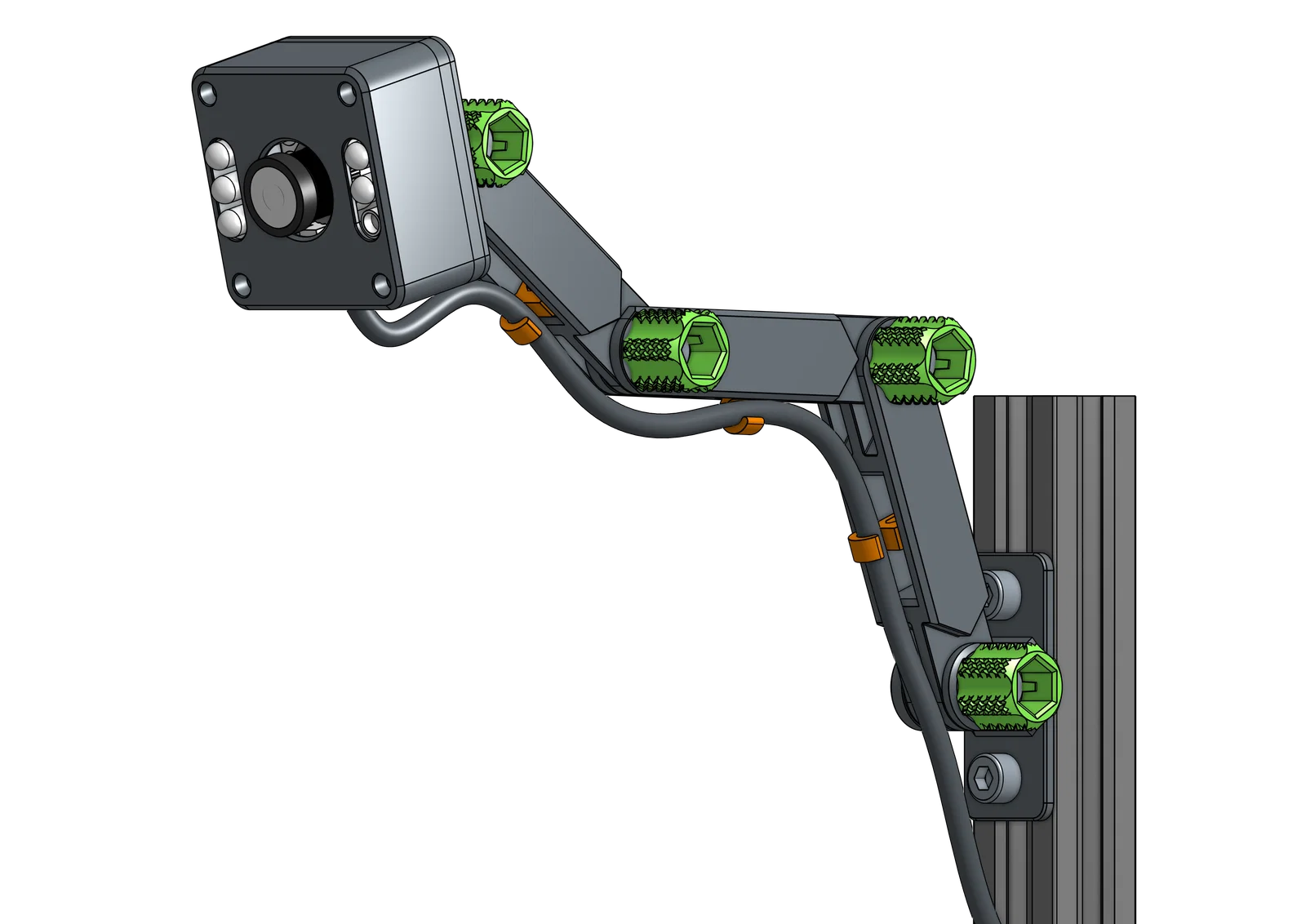

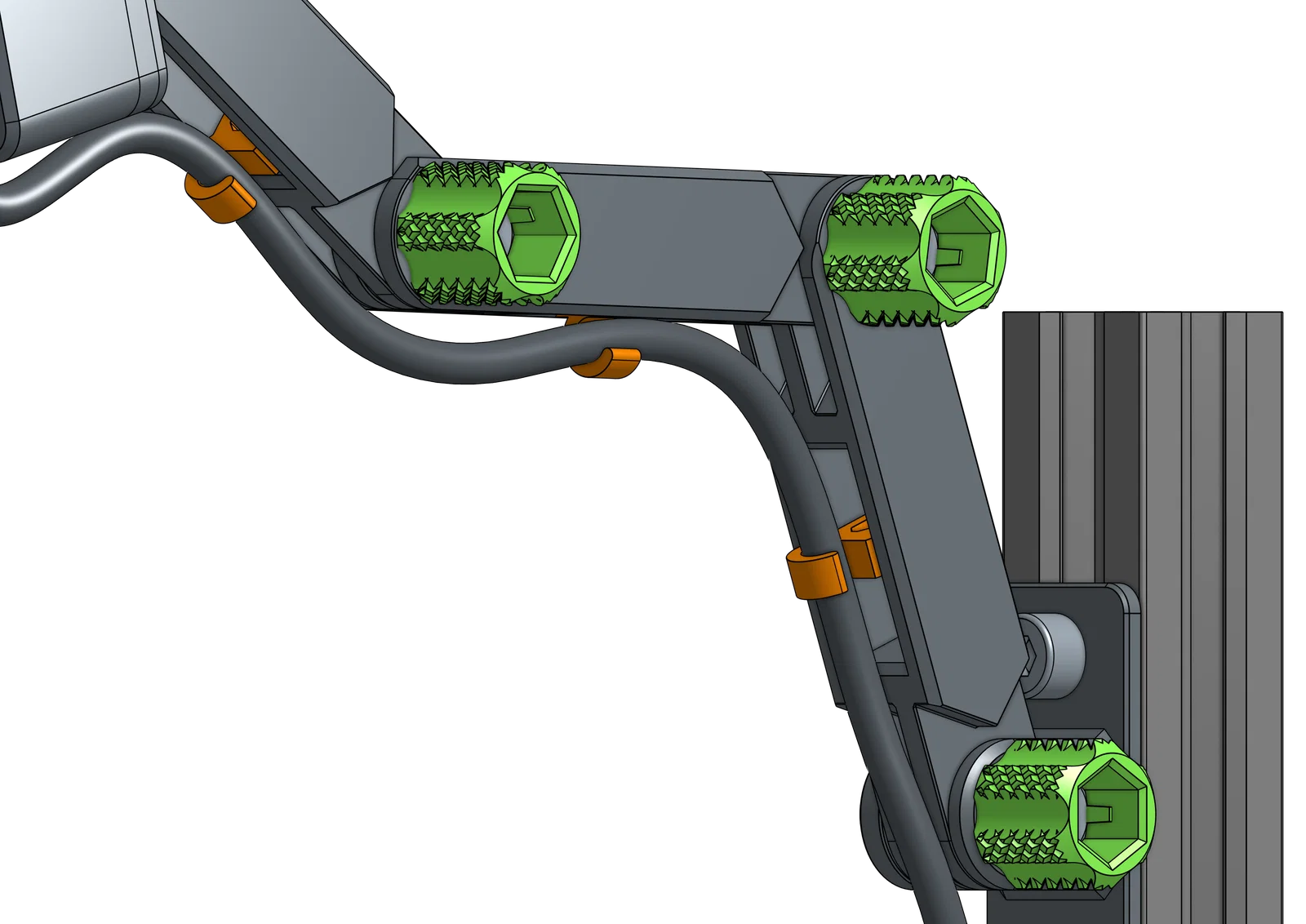

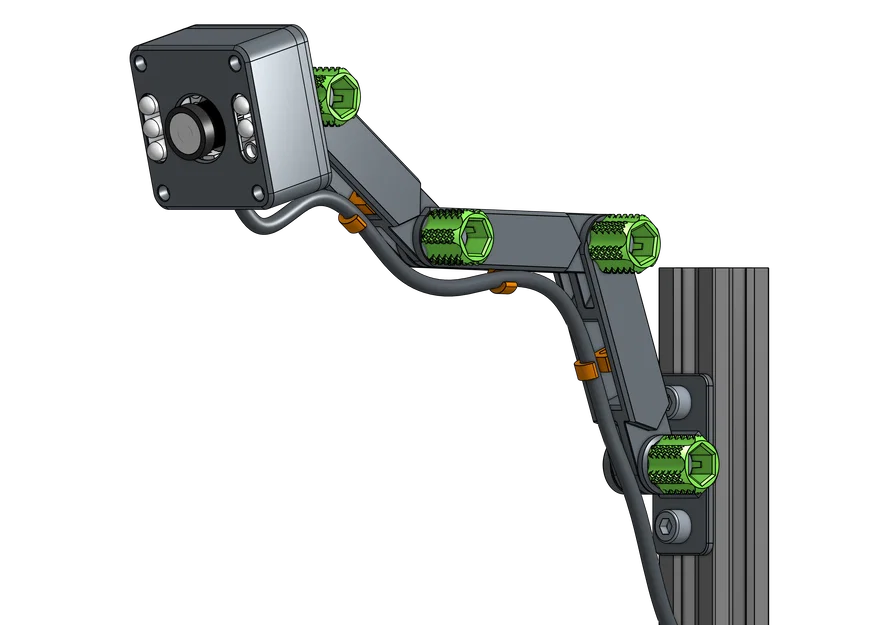

Đây là kẹp dây (cable clips) cho Modular Mounting System Arms và thing:3689842 của jtronics, giúp bạn đi dây gọn gàng dọc theo các tay arm.

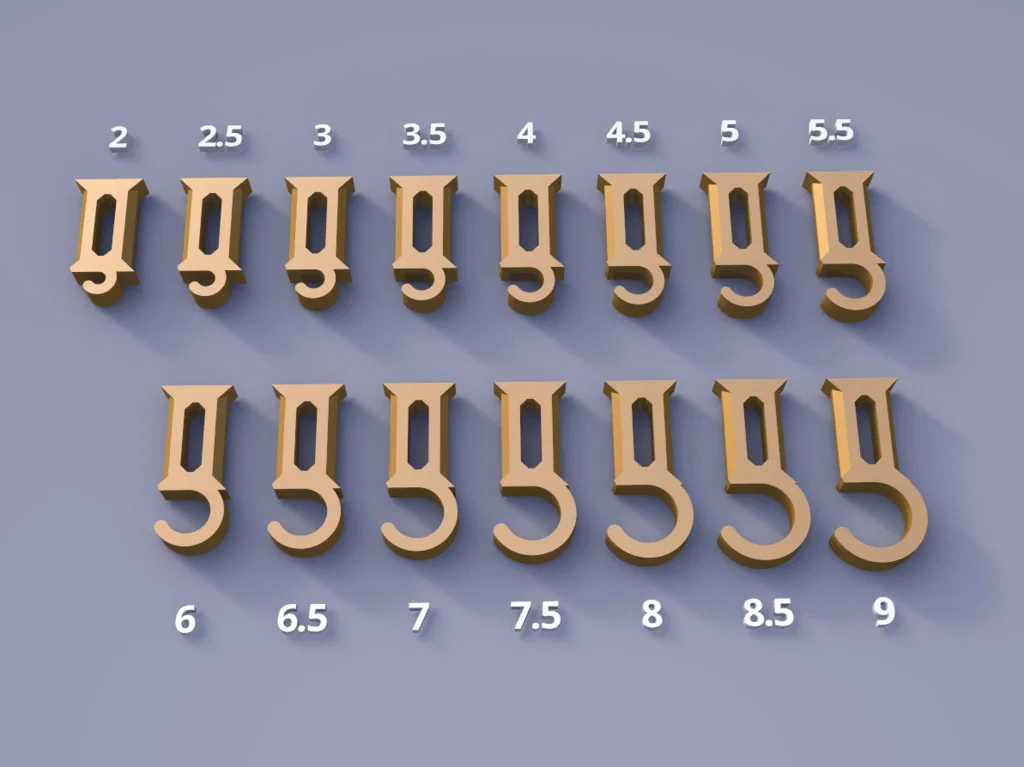

Kẹp có sẵn cho các cỡ dây từ 2mm đến 9mm, tăng theo bước 0.5mm.

Bạn cũng có thể tùy biến part này trên Onshape để tự tạo kẹp theo kích thước riêng. Chỉnh các tham số cấu hình ở góc trên bên trái theo nhu cầu của bạn. Sau đó nhấp chuột phải vào part ở góc dưới bên trái và chọn "export".

Lắp đặt

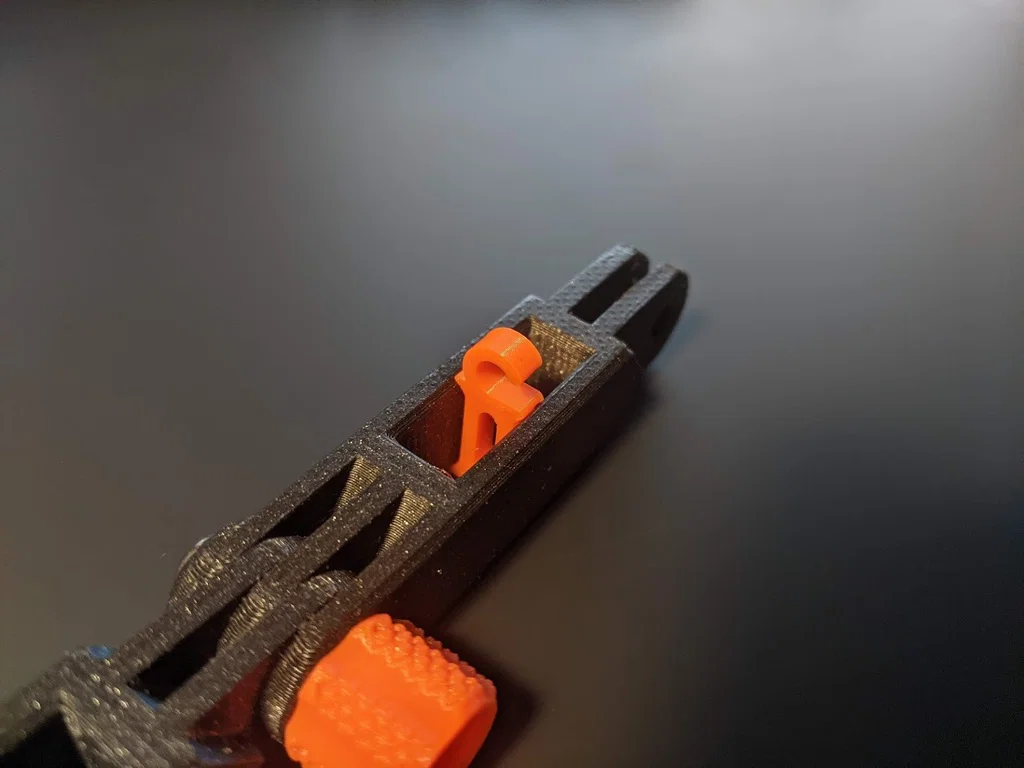

Luồn phần móc vào giữa 2 thanh (beams) của arm rồi xoay 90 độ. Thiết kế cố tình cho khít khá chặt để kẹp đứng yên đúng vị trí. Nếu có sẵn kìm mũi nhọn (needle nose pliers) thì dùng để giữ kẹp và vặn vào cho dễ. Làm bằng tay cũng được.

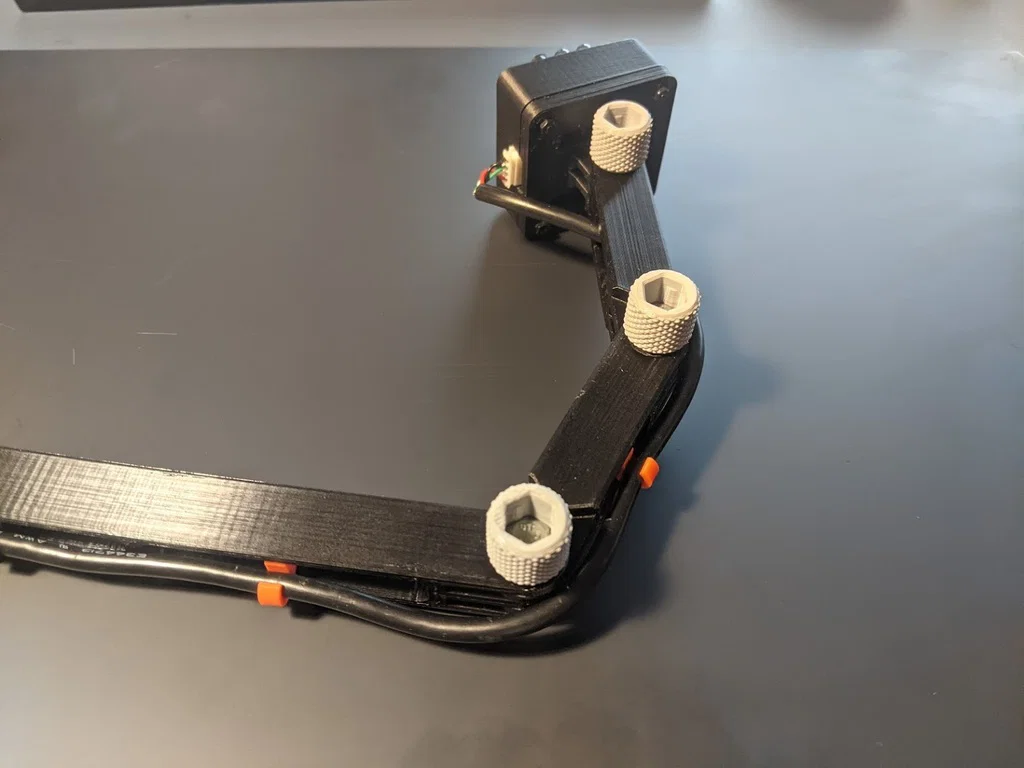

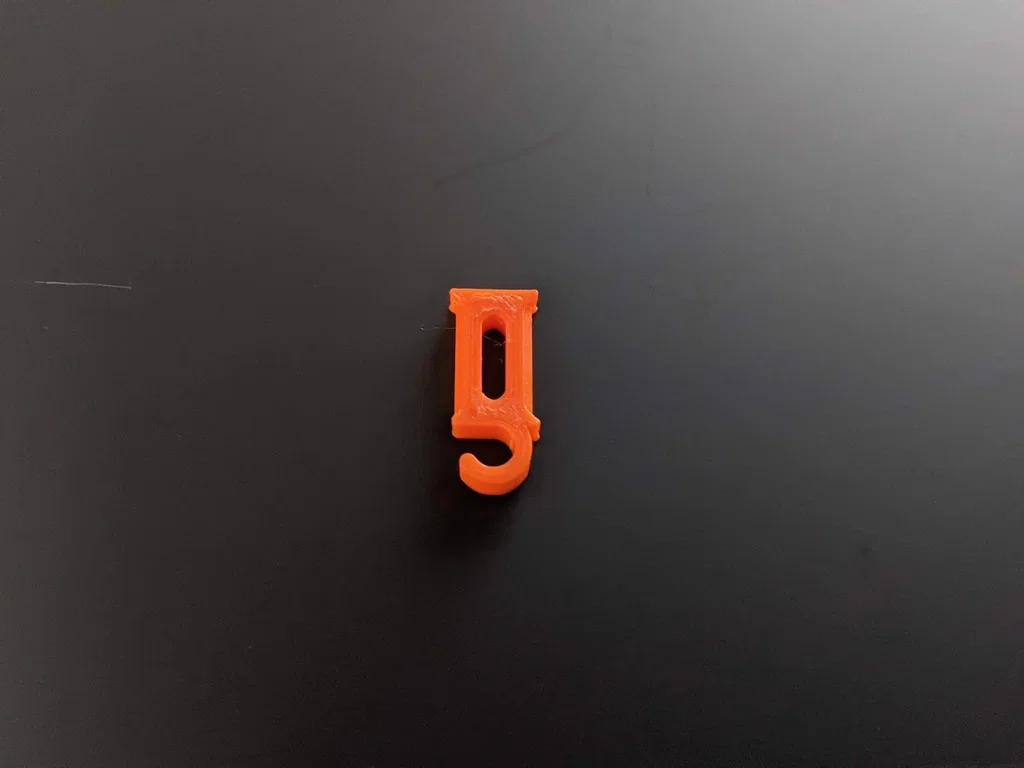

Bấm dây vào phần móc. Miệng kẹp có kích thước bằng 80% đường kính dây, đủ nhỏ để dây không tuột ra nhưng vẫn đủ rộng để bấm dây vào dễ dàng.

In

In các part theo đúng hướng như file gốc. STL đã được xoay sẵn để in.

• Vật liệu: PLA, PETG, ABS, ASA, v.v.
• Line height: 0.2mm
• Extrusion width: 0.4 - 0.45mm
• Perimeters: 3
• Infill: 20%
• Supports: Không
