Jig Gắn Nam Châm Cho Gridfinity Baseplate (Gridfinity Baseplate Magnet Jig)

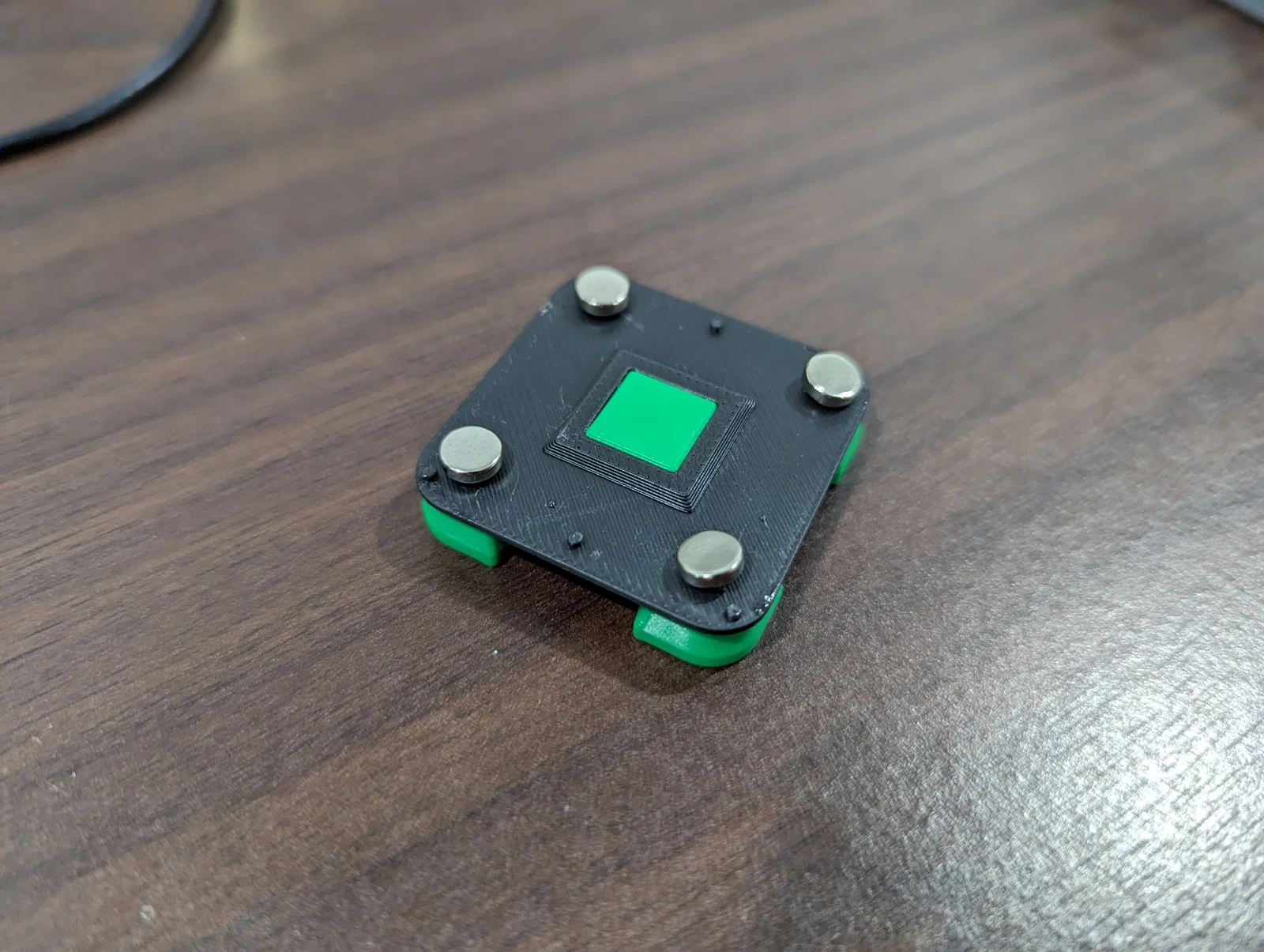

Đây là một bản remix từ thiết kế của schneems. Mẫu này dùng để gắn nam châm vào baseplate; còn nếu bạn cần gắn nam châm vào bin thì xem dự án này nha.

Có hai vấn đề mình gặp ở thiết kế gốc: keo bị dính lên phần separator của jig (chỗ đặt nam châm) và khi nhấc phần nam châm lên thì lỡ tay làm jig bị lắc/nghiêng.

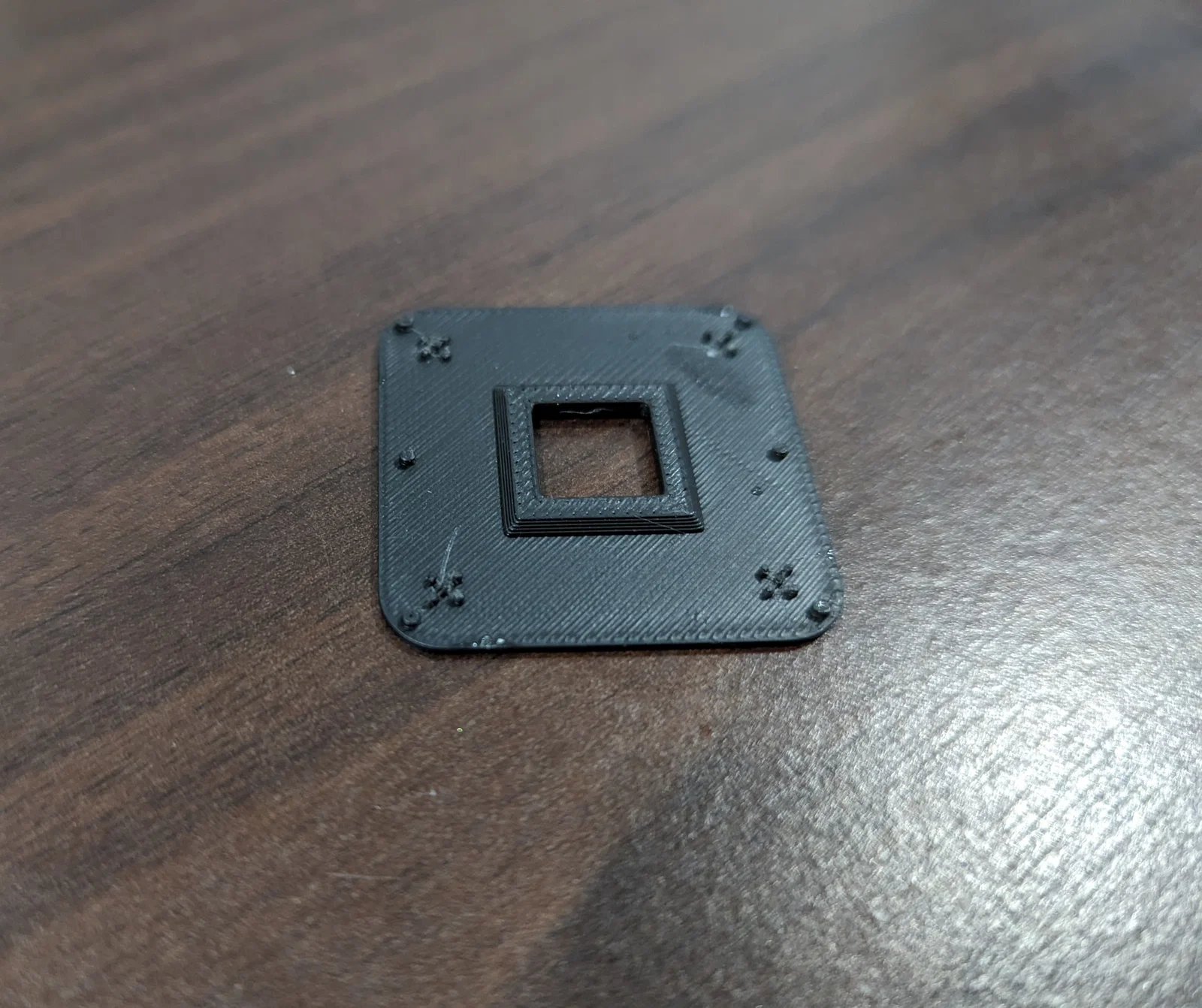

Bản remix này thay bốn vị trí hình trụ (nơi đặt nam châm) bằng vài “gờ/bump” nhỏ, giúp giảm khả năng keo dính lên đó. Và kể cả có dính keo thì cũng ít gây rắc rối hơn do diện tích tiếp xúc nhỏ hơn.

Thay đổi thứ hai là mình thêm vài gờ ổn định (stabilizers) nhỏ ở viền ngoài của jig. Khi nhấc phần nam châm của jig lên, thường bạn sẽ dùng ngón tay giữ phần còn lại ở mép. Các stabilizers này giúp jig không bị lắc khi bạn đang đè lên các mép đó, tránh tình trạng nam châm bị kéo ra khỏi các lỗ trên baseplate.

Phần nam châm của jig thì không thay đổi, và mình đã upload lại đúng file gốc cho phần đó.

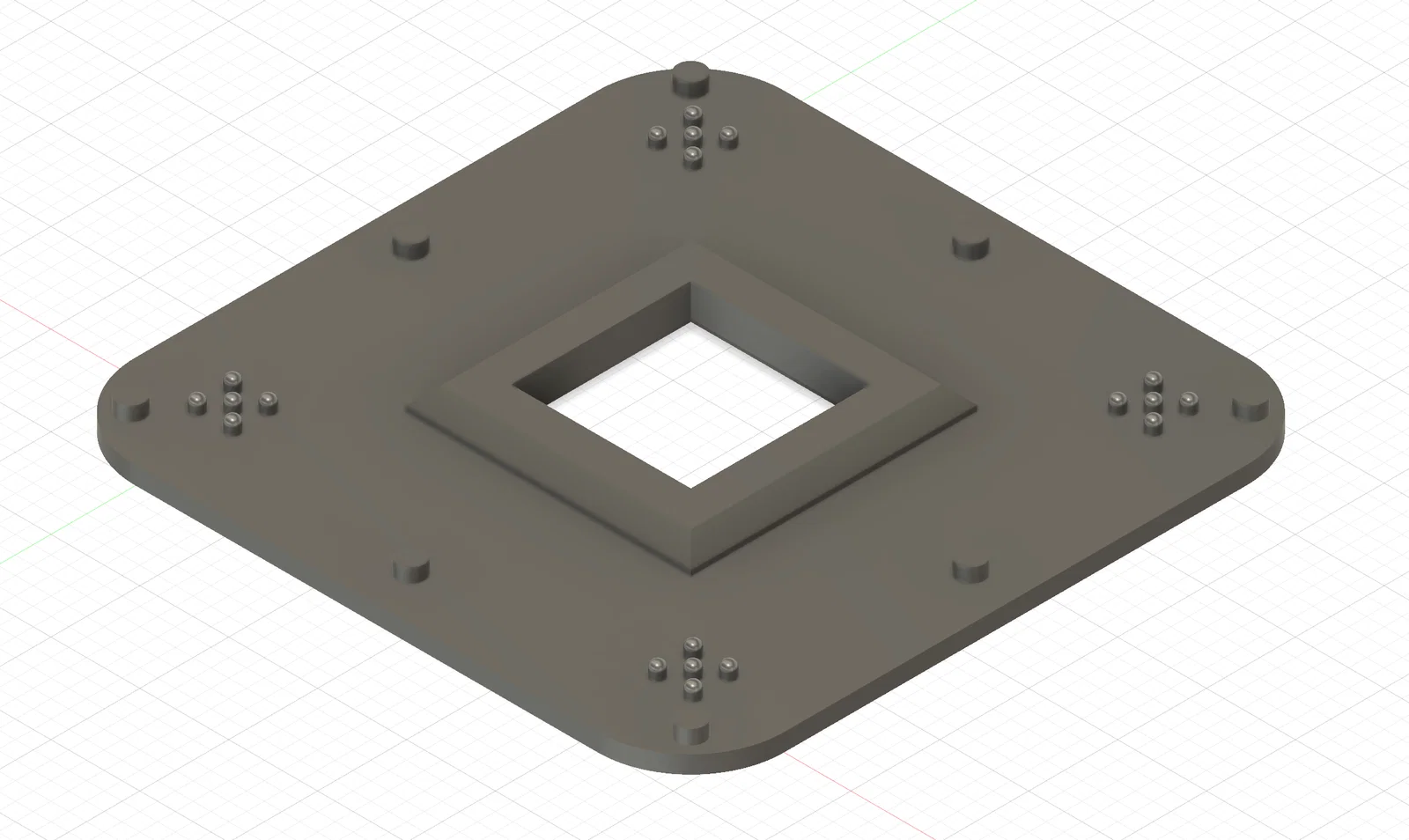

Có kèm file Fusion 360 nếu bạn muốn chỉnh sửa thêm.
