Giá đỡ từ tính cho hộp Gridfinity

Đây là một phiên bản remix của thiết kế gốc của Jool. Điều này dành cho việc lắp đặt nam châm trong các hộp, để lắp đặt chúng trong các tấm nền hãy xem dự án này thay vào đó.

Trong quá trình sử dụng, tôi đã gặp hai vấn đề. Đầu tiên, đôi khi keo dính vào jig nơi mà nam châm dự kiến sẽ nằm, và sau đó nam châm bị dính vào jig thay vì vào hộp. Thứ hai, đôi khi rất khó để gỡ phần nam châm của jig ra khỏi đế, vì không có nhiều chỗ để đặt ngón tay giữ đế của jig để nó không bị nâng lên.

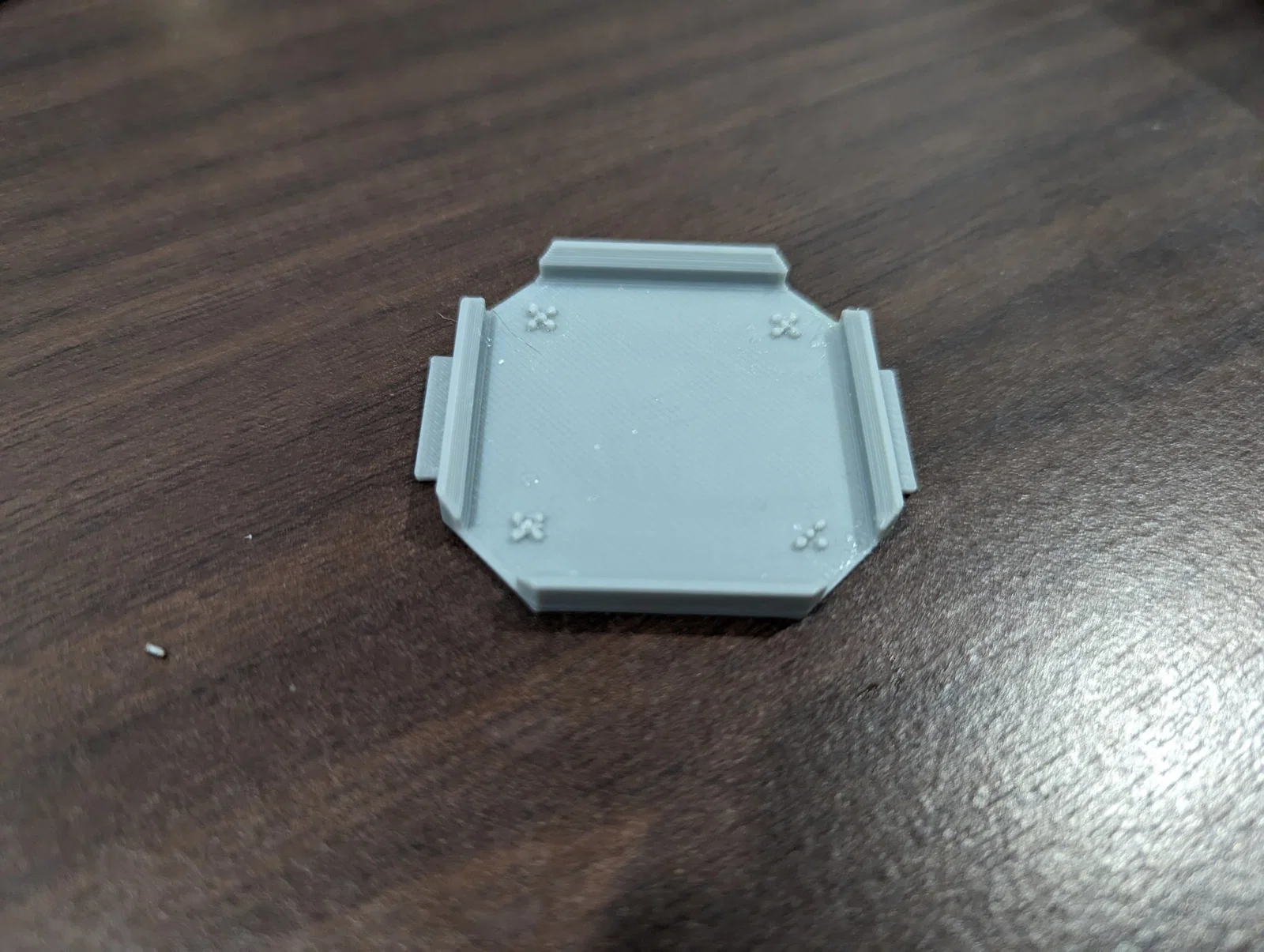

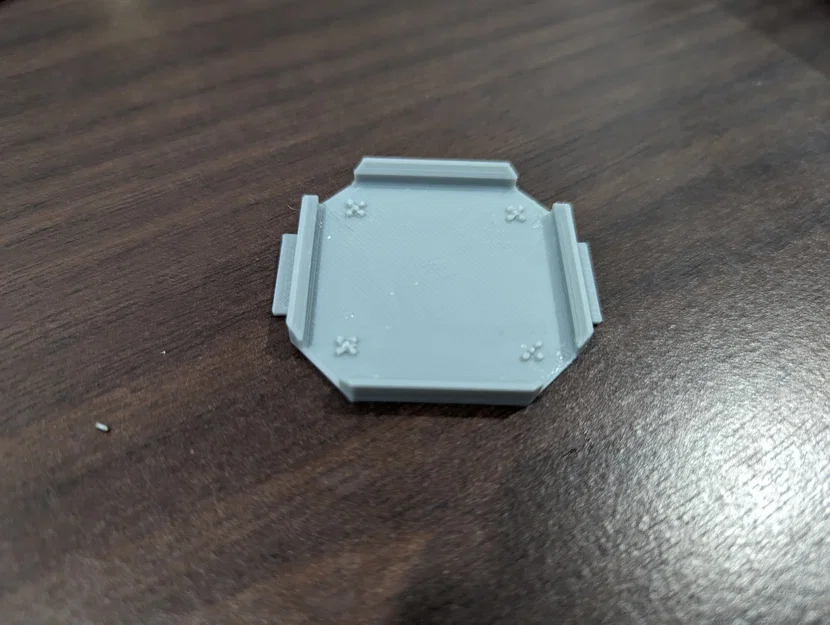

Tôi đã thay đổi các vòng tròn mà nam châm thường đặt lên thành các chấm/gò, và tôi đã tăng chiều cao của chúng từ 0.6mm lên 0.8mm. Điều này làm giảm diện tích bề mặt của jig tiếp xúc với nam châm, cũng như lượng diện tích bề mặt mà keo có thể dính vào, và điều này đã làm cho việc dán nam châm dễ dàng hơn nhiều.

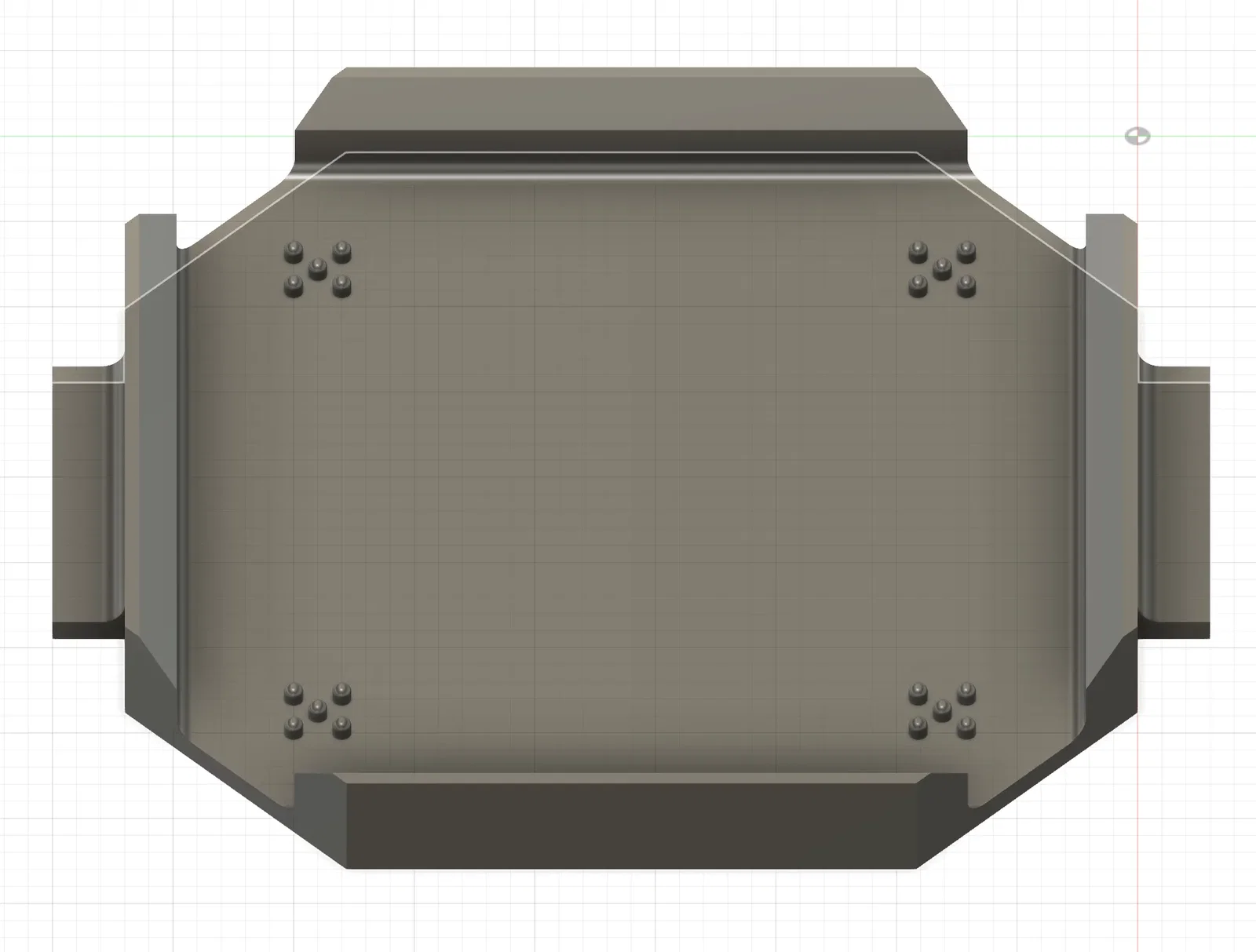

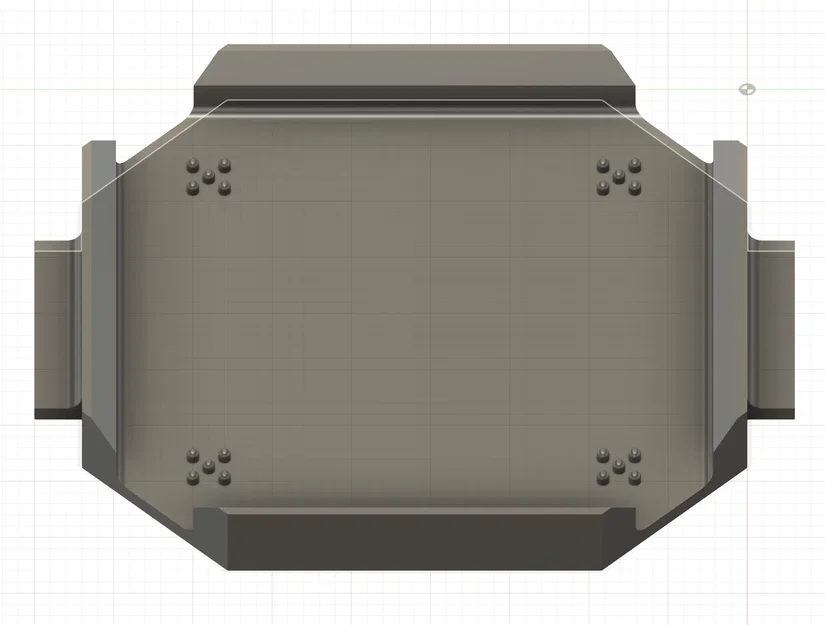

Ngoài sự thay đổi trên, tôi đã tải lên một biến thể khác cũng thêm một số tab nhỏ ở bên cạnh. Khi nâng phần nam châm của jig, dễ dàng hơn nhiều để đặt ngón tay lên những tab đó để giữ jig xuống.

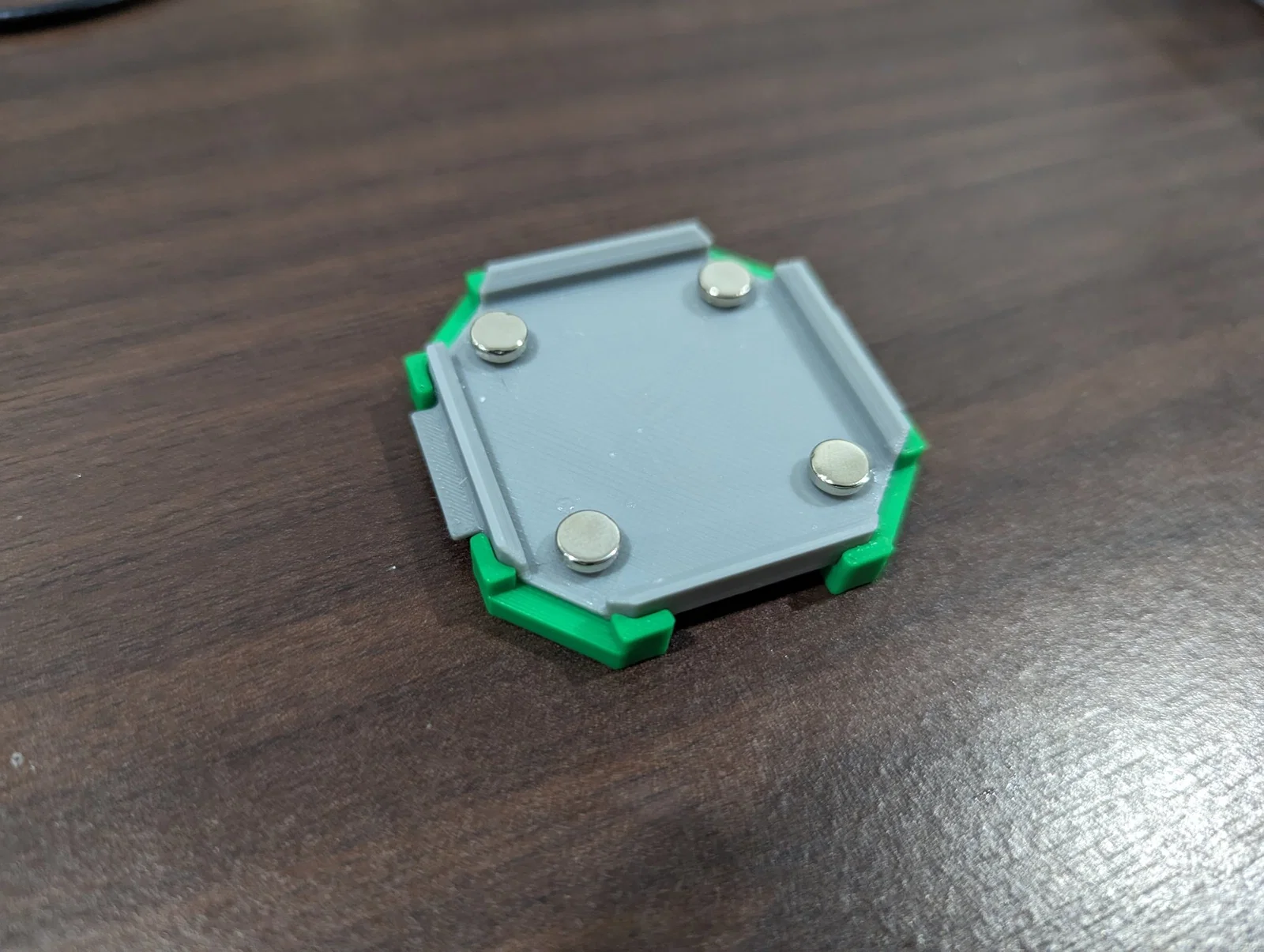

Phần mang nam châm của jig không thay đổi, và tôi đã tải lên tệp gốc của Jool.

Mô hình Fusion 360 cũng được bao gồm, nếu bạn muốn thực hiện thêm các thay đổi.
