Giá đỡ cuộn ARC P1P 3kg (Spool Holder) bản kéo dài

Remix từ Enclosure ARC cho Bambu Lab P1P (ARC Bambu Lab P1P Enclosure) Tác giả thrutheframe

Tác giả AlexWhite_214304

Lượt tải
113
Lượt thích
13
Lượt coi
2.350

File 10 3,7 MB

  • ARC_P1P_Spool_Bracket_3kg_v2_1777837146.stlSTL · 188,3 KB
  • ARC_P1P_Spool_Roller_608_3kg_v2_1777837147.stlSTL · 106,3 KB
  • ARC_P1P_Spool_Bracket_Arm_vOG_1777837148.stlSTL · 78,2 KB
  • ARC_P1P_Spool_Bracket_Spacer_vOG_1777837148.stlSTL · 33,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

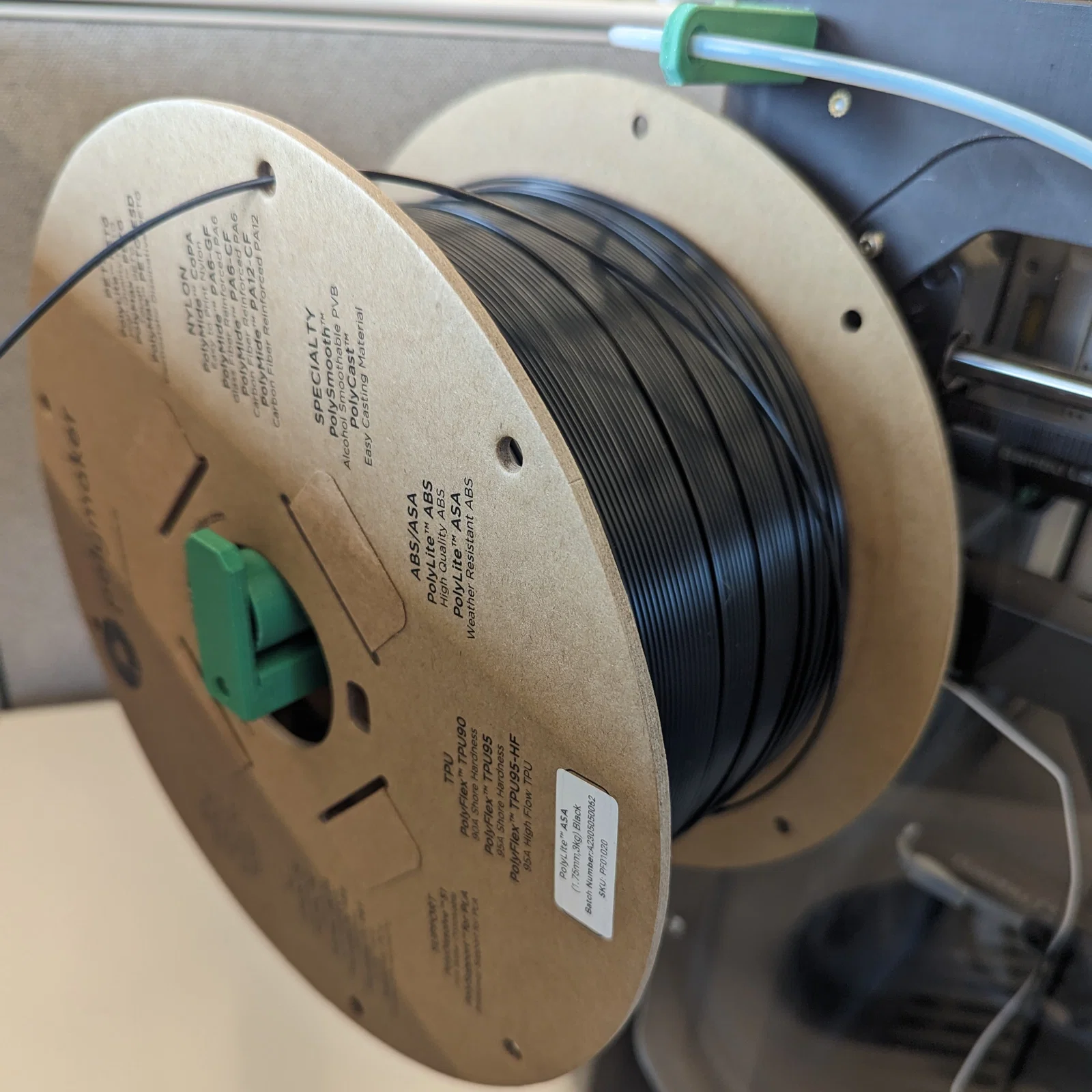

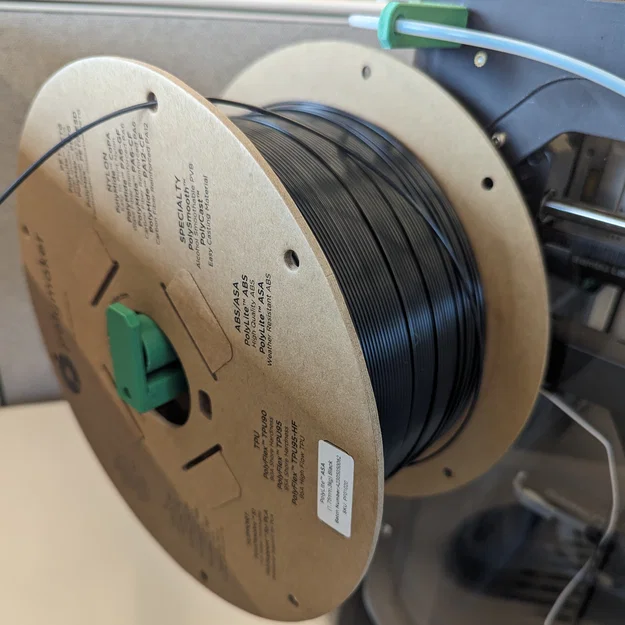

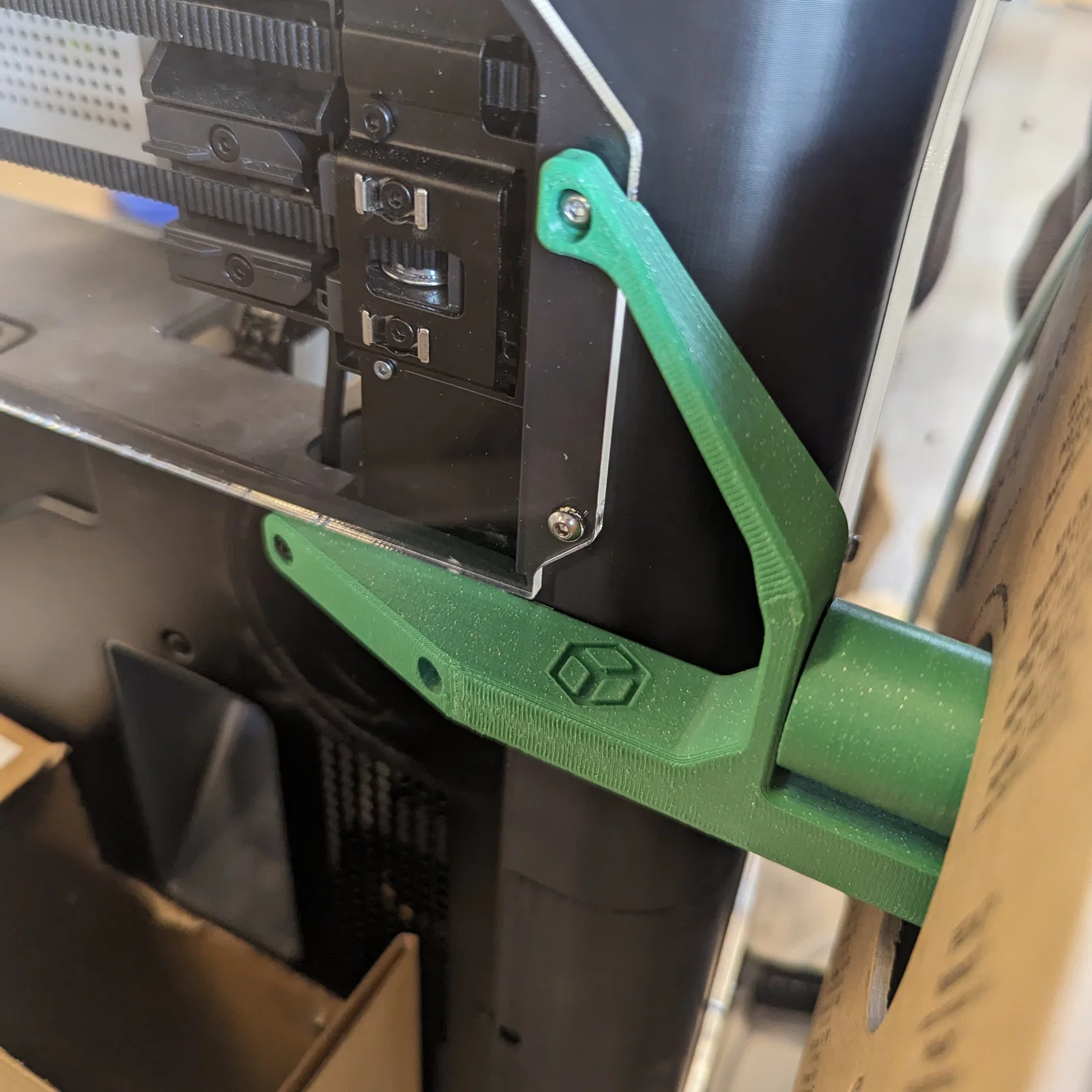

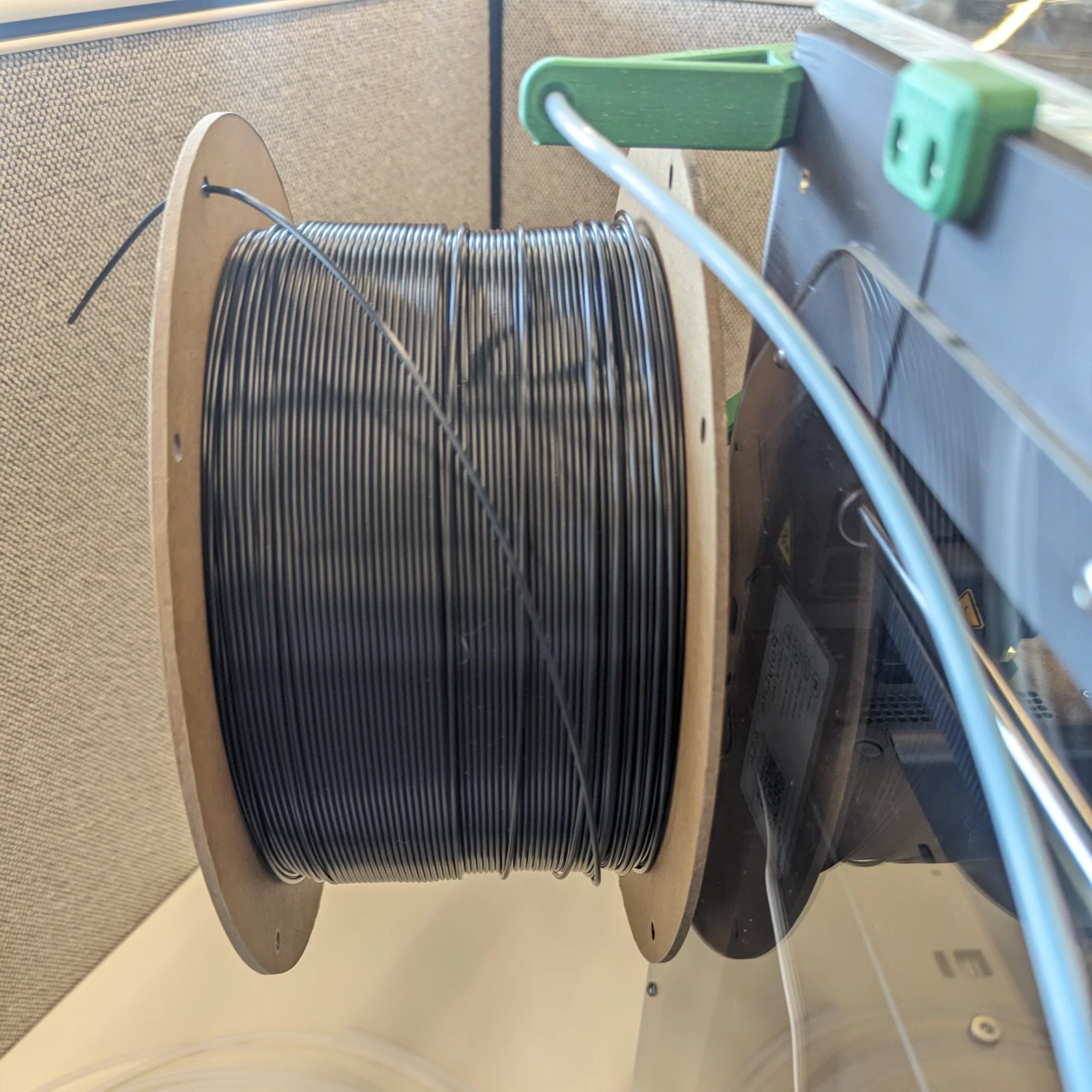

Mình muốn xài cuộn Polymaker 3kg nên đã chỉnh mẫu này: tăng thêm +5.2cm (giờ dài 13.1cm) và thêm một tay đỡ phụ để tăng độ cứng, dùng điểm gắn ARC acrylic phía sau trên cùng. Đồng thời tăng chiều dài pin + tăng đường kính pin từ 7.8 lên 7.9mm để dùng bearing làm điểm đỡ thêm.

Sẽ cần ốc 8mm để thay cho ốc 6mm đang giữ tấm acrylic. Thiết kế theo acrylic 3mm đúng spec mặc định. Cần support cho phần pin và phần cutout.

Dùng cùng loại bearings và endcap/heat insert như ARC P1P holder bản gốc.

Có sẵn file STEP nếu bạn muốn chỉnh độ dài tay đỡ hoặc độ dày acrylic.

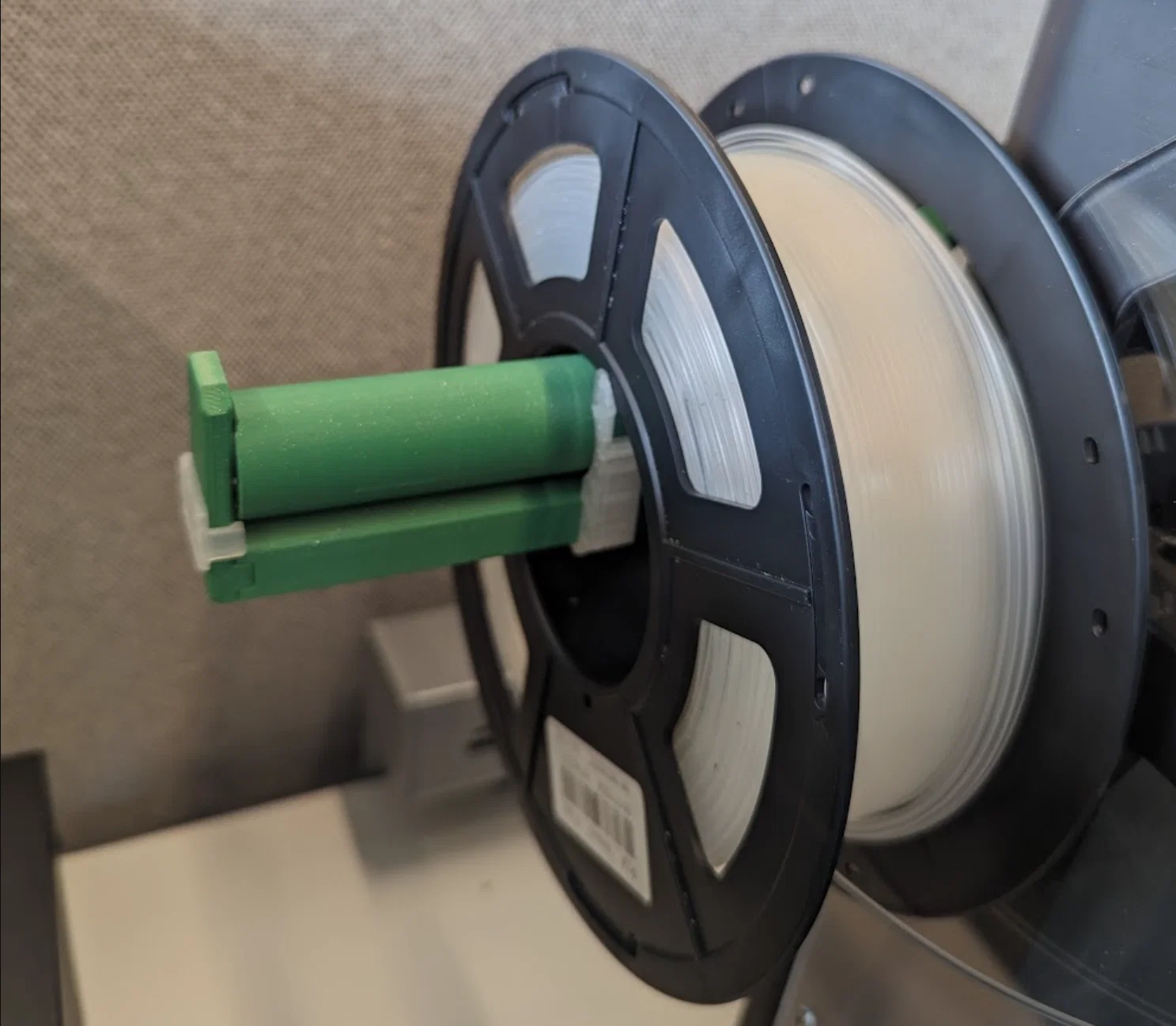

Mình có kèm một “alignment stop” dạng bấm vào tay đỡ, để các cuộn nhỏ không bị trôi lệch. Nếu muốn giấu nó ra phía sau thì mirror lại.

Mình cũng khoét rãnh trên đỉnh con lăn để vừa với cái “lock” trượt vào từ phía trên và khi không dùng thì nằm trượt xuống dưới con lăn. Mình hơi ngán vụ cuộn bị xả dây lung tung mỗi lần thay filament.

8/2/23: Cập nhật tay đỡ lên v2, thêm gia cố phía bên cuộn spool, dù trước đó cũng đã ổn.

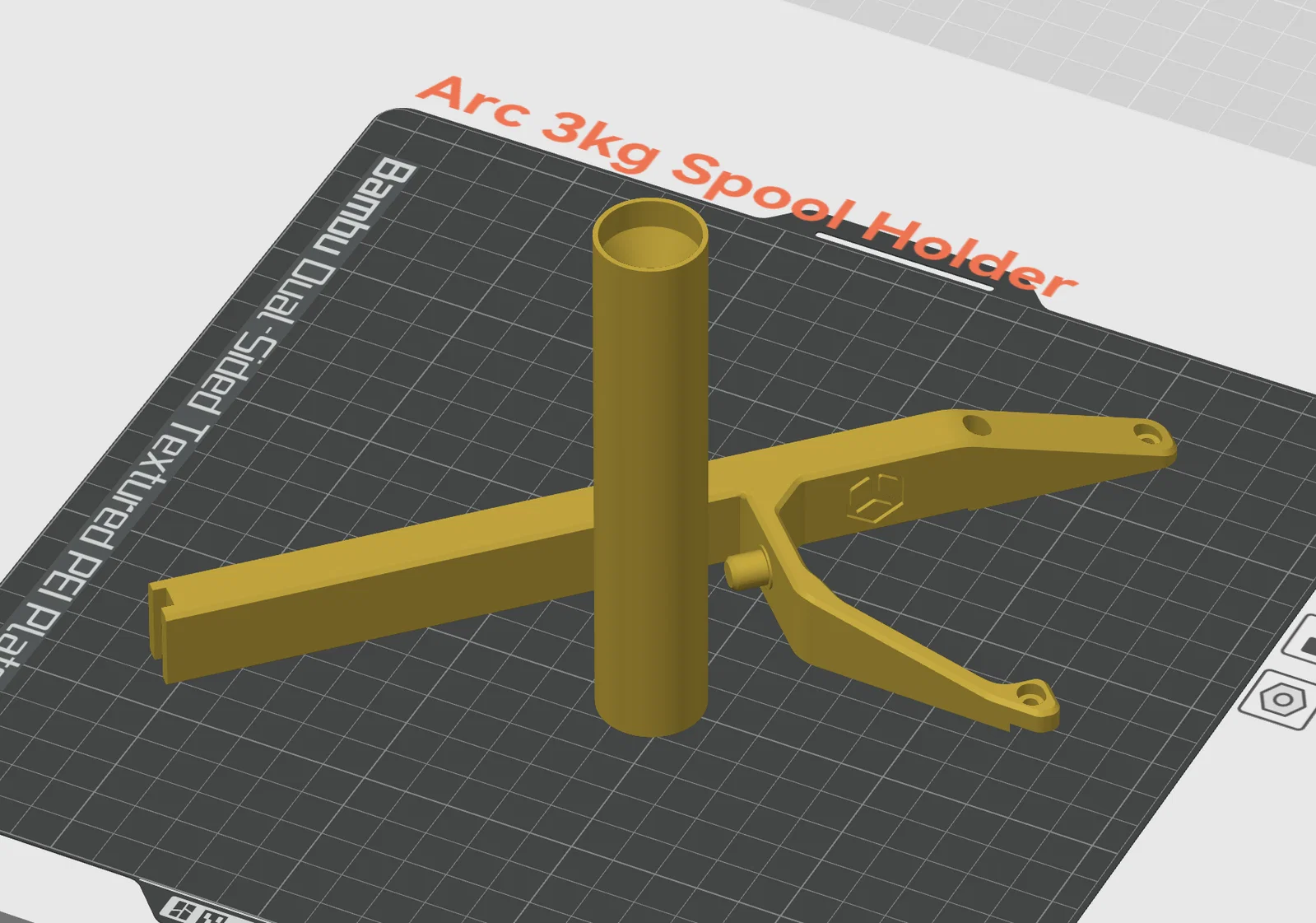

8/27/23: Thêm lại end/arm OG và spacer từ ARC bản gốc, kèm file 3mf để in theo kiểu project độc lập.
