Enclosure ARC cho Bambu Lab P1P (ARC Bambu Lab P1P Enclosure)

IMPORTANT

• Vui lòng đọc hết toàn bộ các bài đăng của dự án trước khi quyết định làm enclosure ARC.
• Tải user guide (ARC Manual), Bill of Material (BOM) và file ARC Panels DXF trong mục “other files”.
• Đọc user guide để hiểu rõ hơn cách lắp enclosure ARC.
• Nếu bạn đang muốn mua ARC panel kit, vui lòng xem “ARC Kit in Your Region” để tìm chỗ bán panel kit gần khu vực của bạn.
• Khi dùng P1P để in ARC, tránh dùng thẻ SD generic 32GB đi kèm theo máy. Vui lòng dùng thẻ SD xịn (ví dụ Sandisk chính hãng) và format bằng chính P1P.

Update 08 July 2023

Do có sai khác về canh chỉnh (alignment) giữa các phiên bản slicer mình dùng, mình đã upload một bản cho Bambu Slicer và một bản cho Orca Slicer. Bạn chọn đúng bản khớp với slicer bạn hay dùng. Sẽ không có bản Cura hay PrusaSlicer vì hiện tại các slicer đó chưa hỗ trợ dự án multi-built-plate.

Nếu bạn gặp lỗi (ví dụ scale/orientation bị lạ) ở build plate 02, mình đã upload thêm một folder chứa các file STL cho build plate 2. Mình cũng có kèm một file 3mf. Bạn thử cái đó trước xem có chạy ổn không.

Nếu bạn phải tự đặt part lên build plate thủ công, vui lòng để ý orientation như trong hình bên dưới. Một số part cũng sẽ cần support.

Update 20 June 2023

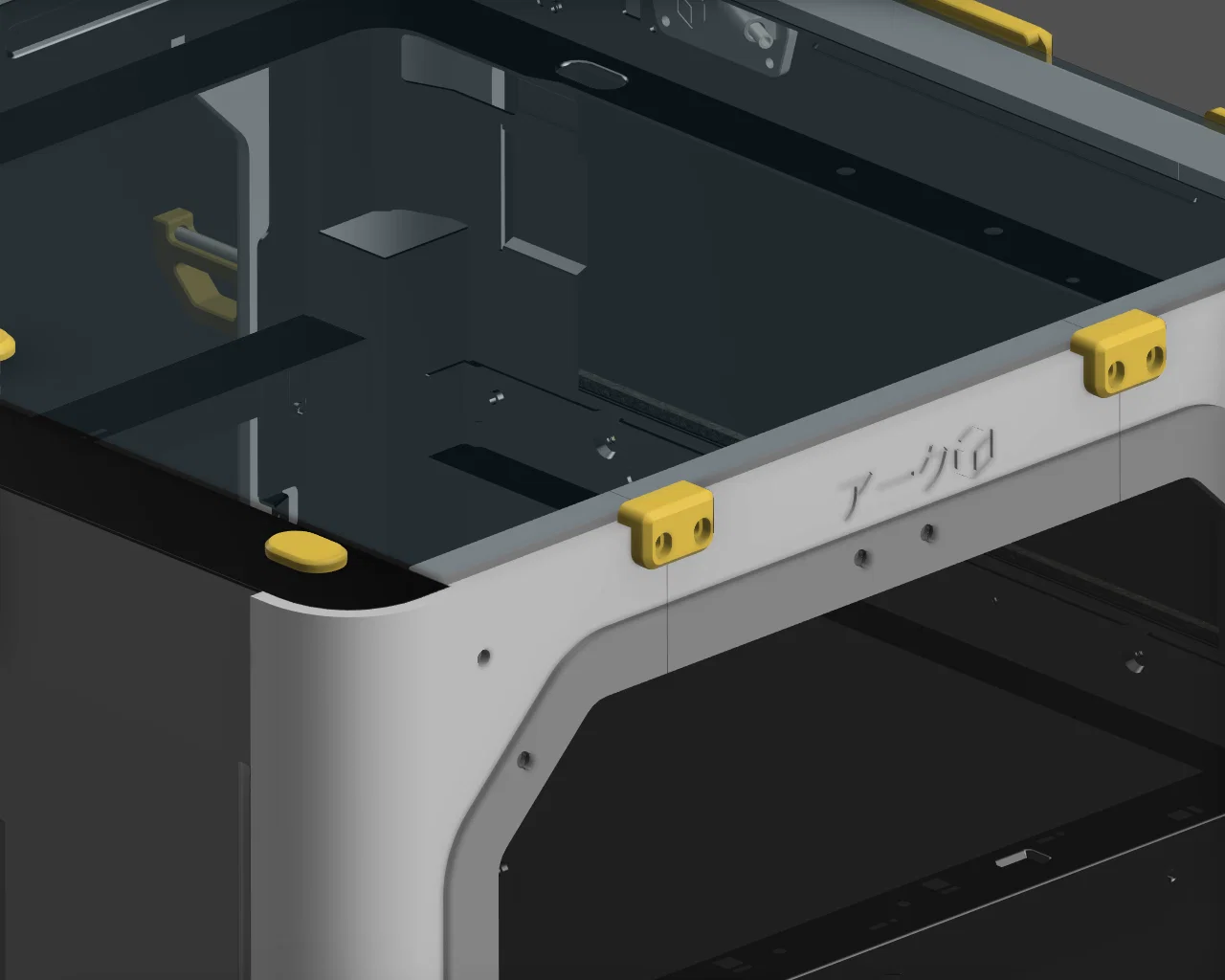

Mình đã thêm một phiên bản của right_toppanel với chữ katakana tiếng Nhật (アーク) dành cho cộng đồng P1P ở Nhật. Vui lòng tải “right top panel アーク.stl_” trong mục file.

Cập nhật nhỏ cho file 3mf:

• Thêm easy spool roller và filament guide vào các build plate.
• Thêm slotted hinges ra phía ngoài của build plate 2.
• Cập nhật 3mf bằng Orca Slicer 1.6.3

Cập nhật ARC user manual, lên bản 1.3 (ngày 20230620):

• Thêm hình ảnh mới
• Thêm mô tả chi tiết hơn.
• Sửa lỗi chính tả và ngữ pháp.

Update 26 April 2023

Cách đây 2 tuần Bambu Lab có đăng một lưu ý phòng ngừa liên quan tới việc lắp enclosure cho P1P (Precaution for P1P enclosure). Tuần trước, chuyện này được các bạn trong cộng đồng P1P nhắc mình.

Theo ý mình, dù có enclosure hay không thì quạt MCU là thứ “phải có” cho bất kỳ máy in nào, vì điều kiện môi trường xung quanh máy có thể thay đổi rất nhiều. Mình đã khuyên Bambu Lab mở cổng quạt MCU cho P1P từ tháng 1 năm nay, và mình rất mừng là ở firmware update sắp tới, cổng quạt MCU trên P1P có thể bật/tắt bằng gcode.

Từ giờ về sau, mình khuyên các bạn muốn lắp bất kỳ enclosure nào cho P1P thì nên lắp luôn cái 5v 4pin 4010 MC fan mà Bambu Lab bán trên store của họ.

ARC Kit in Your Region

Acrylic / PMMA Panel Kit

USA

• 3D Sourcerer đang bán ARC Plexiglass Kit gồm acrylic panels, ốc vít, brass inserts, nam châm, v.v. trên Amazon. Hàng về theo từng đợt và thường hết khá nhanh. Bạn có thể pre-order trên Amazon để giữ đơn.

USA Printing Service

• Nếu bạn cần ARC enclosure để in filament nhiệt cao, 3D Parts & Beyond đang nhận in bộ part ARC bằng ABS.
• Tyler bên 3D Printing Squared đang nhận in bộ part ARC bằng PETG.

Europe (EU)

• NETLASER đang bán bộ acrylic panels cắt sẵn cho ARC: Netlaser Arc Panel Set và Netlaser Arc-peglago Panel Set. Họ bán riêng brass insert, ốc vít, dowels, v.v. (mounting kit).
• SLICELAB đang bán acrylic panels cắt sẵn cho ARC, có màu và trong suốt. Họ cũng bán riêng ARC mounting kit.
• Tomasz nhận làm acrylic panels custom & cắt sẵn cho ARC trên Allegro và Esty.

Asia

• Cloud Smile đang bán bộ acrylic panel kit cắt sẵn cho ARC tại Hàn Quốc.

Bạn muốn tự mua M3xOD5mmxL3mm brass inserts:

• Shop Aliexpress mà mình hay mua: HotXYZ Official Store chọn M3XD5.0xL3.0
• Shop Amazon (tự search): uxcell Knurled Insert Nuts nên chọn M3x3mmx5mm, nhưng bạn nhớ hỏi người bán xác nhận lại cho chắc.

* Bạn cũng có thể hỏi luôn bên bán ARC kit. Có chỗ sẽ tặng kèm brass inserts trong kit, có chỗ lại bán riêng.

INTRODUCTION

WHY is it called ARC?

Một trong những bộ isekai manga/anime mình thích là Skeleton Knight in Another World. Nội dung là cuộc phiêu lưu của một skeleton “bá đạo” trong bộ giáp ngầu. Con P1P làm mình liên tưởng tới nhân vật chính — ARC.

My Design Approach

Theo hướng sáng tạo nhưng thực dụng, mình thiết kế ARC để nó không chỉ đẹp mà còn “có việc để làm”. Nó phải chắc và vững về kết cấu (trong giới hạn của các part in), đồng thời có khả năng tùy biến theo nhu cầu và custom của từng người.

Filament

Các part in cho ARC sẽ cần khoảng 1kg filament. Với các bạn định để P1P dạng open build (hoặc gắn panel Arch-peglago) và chỉ in PLA hoặc PETG, ARC có thể in bằng PLA hoặc PLA+. Với các bạn muốn hệ enclosure kín, ARC cần in bằng ABS và ASA, hoặc ít nhất là PETG để chịu được nhiệt độ trong enclosure khoảng 50–60°C.

Bill of Material (BOM)

Vui lòng tải file BOM “ARC_BOM 2023XXXX.pdf” để biết loại và số lượng linh kiện cần cho việc build ARC. File BOM có ghi ngày theo định dạng YYYYMMDD. Bạn dùng bản mới nhất nha.

3mf & Instruction Guide

File 3mf có đầy đủ STL kèm orientation và các setting riêng. Hiện nó đã được tune cho PETG, Bambu Textured PEI bed và in trên P1P. Nếu bạn in bằng filament/máy in khác, hãy chỉnh setting cho phù hợp. Vui lòng đọc user guide—tài liệu này sẽ đưa thông tin để bạn tự làm tiếp, chứ không “cầm tay chỉ việc” từng bước. Build ARC nên là một hành trình vừa học vừa khám phá, giống như trong anime vậy.

* Setting trong 3mf chỉ mang tính tham khảo, bạn vẫn cần kiểm tra và chỉnh lại để hợp với brand filament bạn dùng.

Build Videos

Video build ARC bởi 3D Sourcerer

Video build ARC bởi DWIT3D Canada

Video build ARC bằng tiếng Hàn bởi 북리지

Acrylic Panels Reference Dimensions

Nếu bạn tự gửi đi cắt hoặc tự cắt Acrylic/PC panels, vui lòng dùng file dxf hoặc svg. Dưới đây là kích thước các tấm panel.

• ARC basic side panel 3mm: 398.2mm x 325.7mm
• ARC door panel 3mm: 377.0mm x 320.4mm
• ARC rear panel 3mm: 114.2mm x 334.7mm
• ARC top panel 5mm: 384.5mm x 354.0mm

Credit

• Cảm ơn và gửi lời khen tới Lindsay Reuter vì đã chuyển các file dxf sang SVG cho các bạn muốn in ra và tự cắt panel thủ công.
• Cảm ơn Tom Kamín vì gợi ý dùng beam support cho các chi tiết cao.

Accessories

Cần filter than hoạt tính? Mình có 2 thiết kế sẽ fit với ARC dạng enclosed.

• Stylish - Bento mini /
• Heavy Duty - BentoBox

Chỉ in PLA, nhưng muốn tránh thú cưng và trẻ nhỏ thò tay vào máy? Mình có pegboard side panels để vừa che vừa thông gió cho máy.

• Pegboard và spool bracket - ARC-peglago

Muốn gắn stock cable chain của X1? Mình có sẵn cái bracket cho nó.

ARC miễn phí cho cá nhân sử dụng cho mục đích cá nhân, không thương mại. Không có Patreon hay OnlyFans (haha). Tuy nhiên, nếu bạn thích các thiết kế của mình và muốn góp chút để “nuôi” cơn nghiện cà phê cũng như tài trợ filament cho việc prototyping, mình sẽ rất cảm kích nếu bạn ủng hộ qua Ko-fi hoặc paypal.me.

Bạn nào là doanh nghiệp nhỏ muốn cung cấp panel kit cho ARC, vui lòng liên hệ mình trước. Mình sẵn sàng hợp tác miễn là không có xung đột lợi ích.

Caveat

Cũng như mọi thiết kế khác của mình, nó có thể hợp hoặc không hợp với bạn. Nên bạn tự cân nhắc khi in và lắp đặt nhé.
