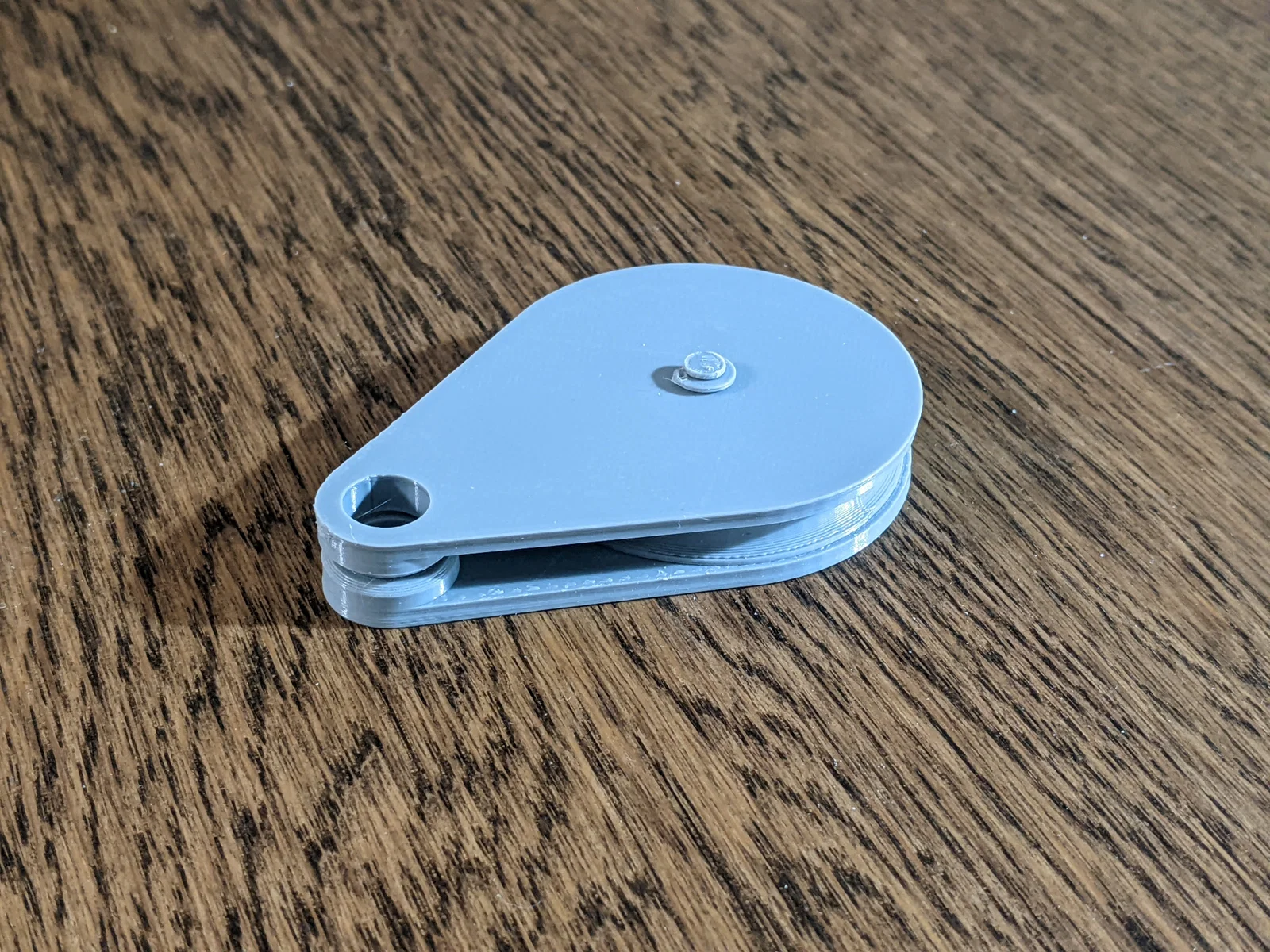

Snatch Block (Ròng rọc kẹp dây) in 3D snap-fit

Mình lần đầu biết tới sức mạnh của Snatch Block qua video SmarterEveryDay của Destin — rồi từ đó cứ tò mò muốn làm một thiết kế có thể in 3D được, nên đúng là “challenge” này cho mình cái cớ quá hợp lý. Bộ này được thiết kế để in ra rồi bấm (snap) ráp lại với nhau bằng mẫu **** mà mình làm từ lâu, như một phần của ****.

Nếu bạn muốn hiểu về pulley, và cụ thể hơn là độ “đỉnh” của Snatch Block pulley, thì xem video của SmarterEveryDay ở đây nha:

Ráp bộ in này lại rất nhanh và dễ.

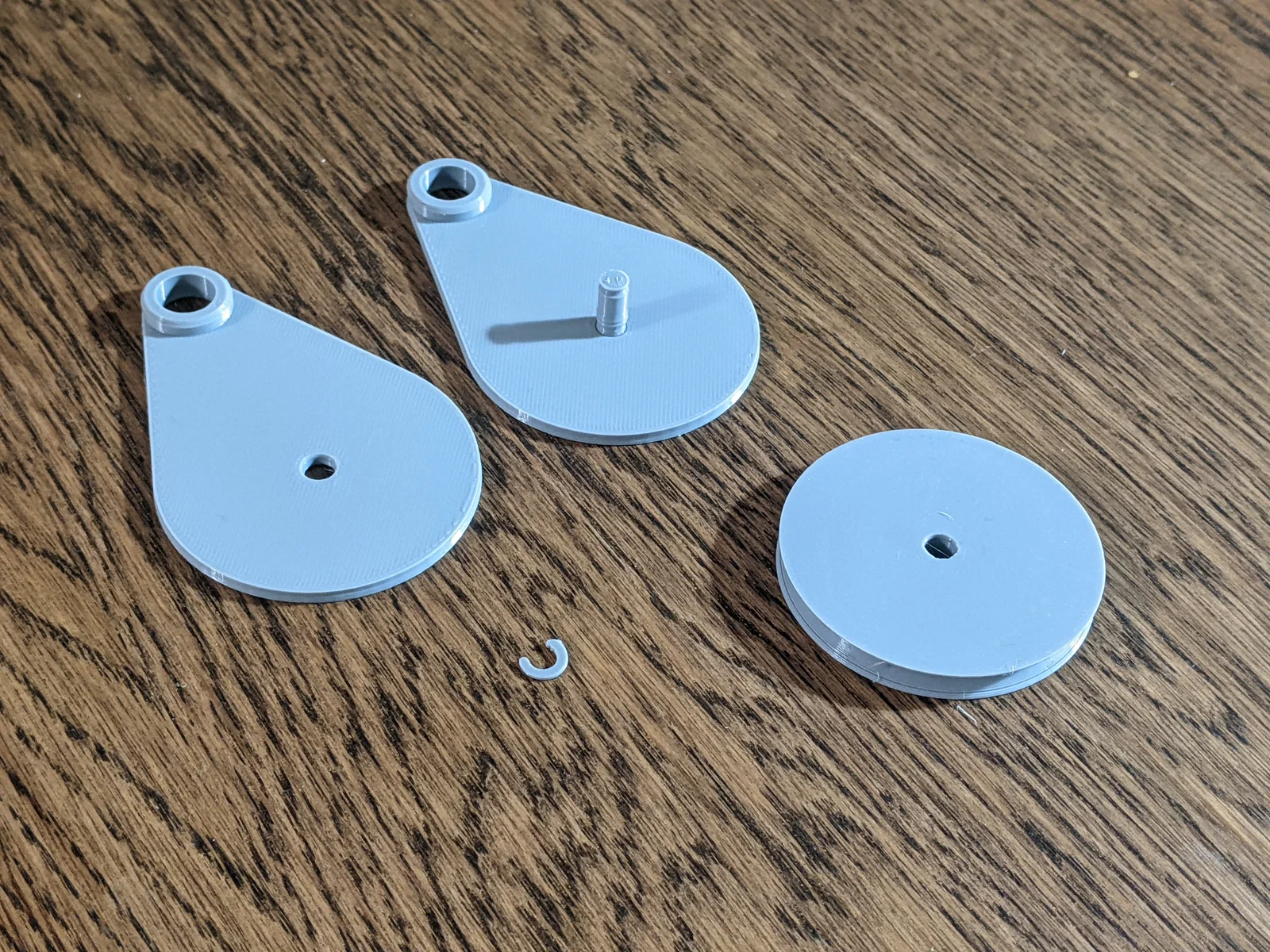

Bước 1: In mỗi loại 1 món — Plate A, Plate B, Pully, và Retaining Clip.

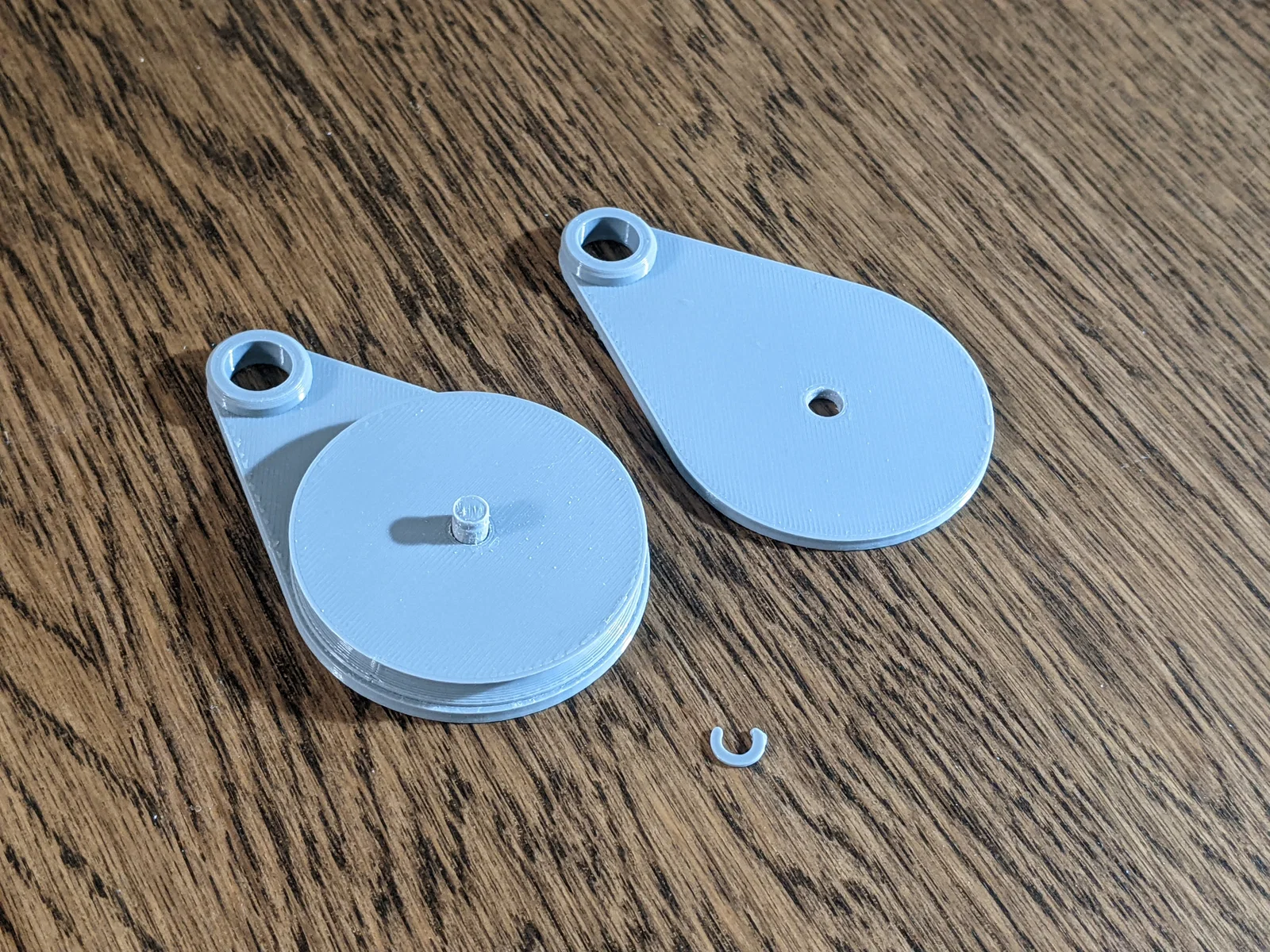

Bước 2: Luồn (slot) Pully vào cây rod của Plate A.

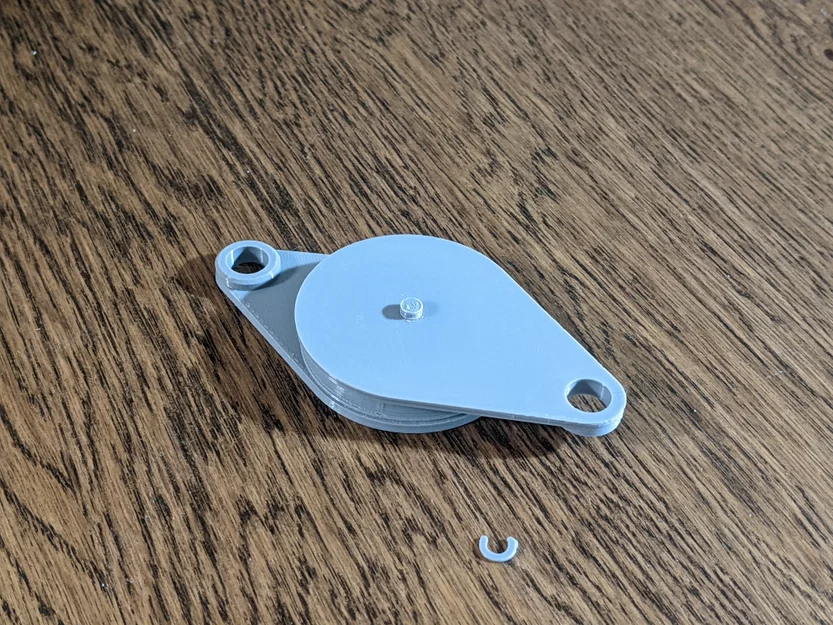

Bước 3: Luồn Plate B vào rod của Plate A, nhớ canh sao cho hai vòng nối (connecting rings) của Plate A và B quay mặt vào nhau.

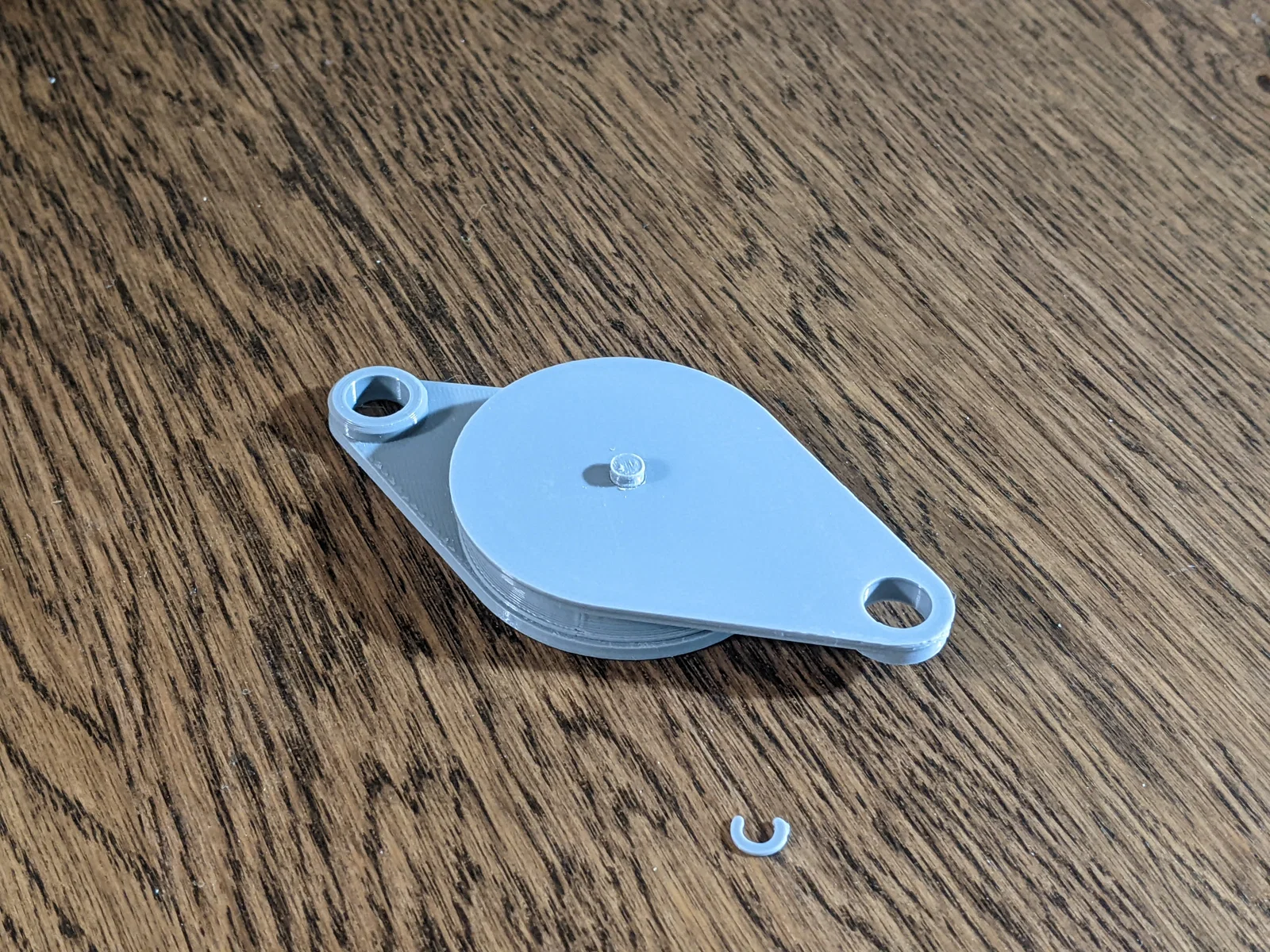

Bước 4: Bấm Retaining Clip vào đúng vị trí trong rãnh nhỏ trên rod của Plate A để khóa chặt toàn bộ cụm lại.

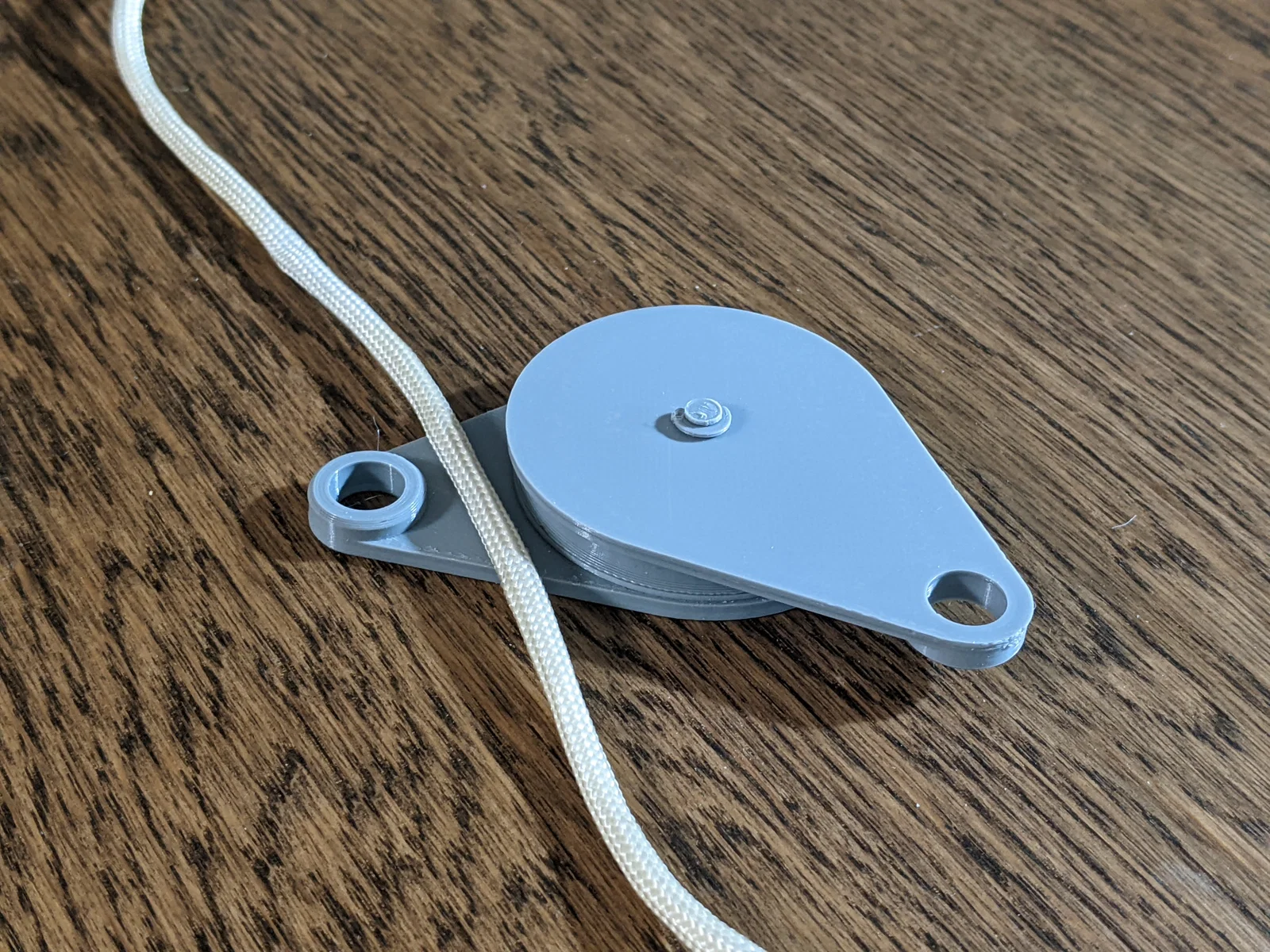

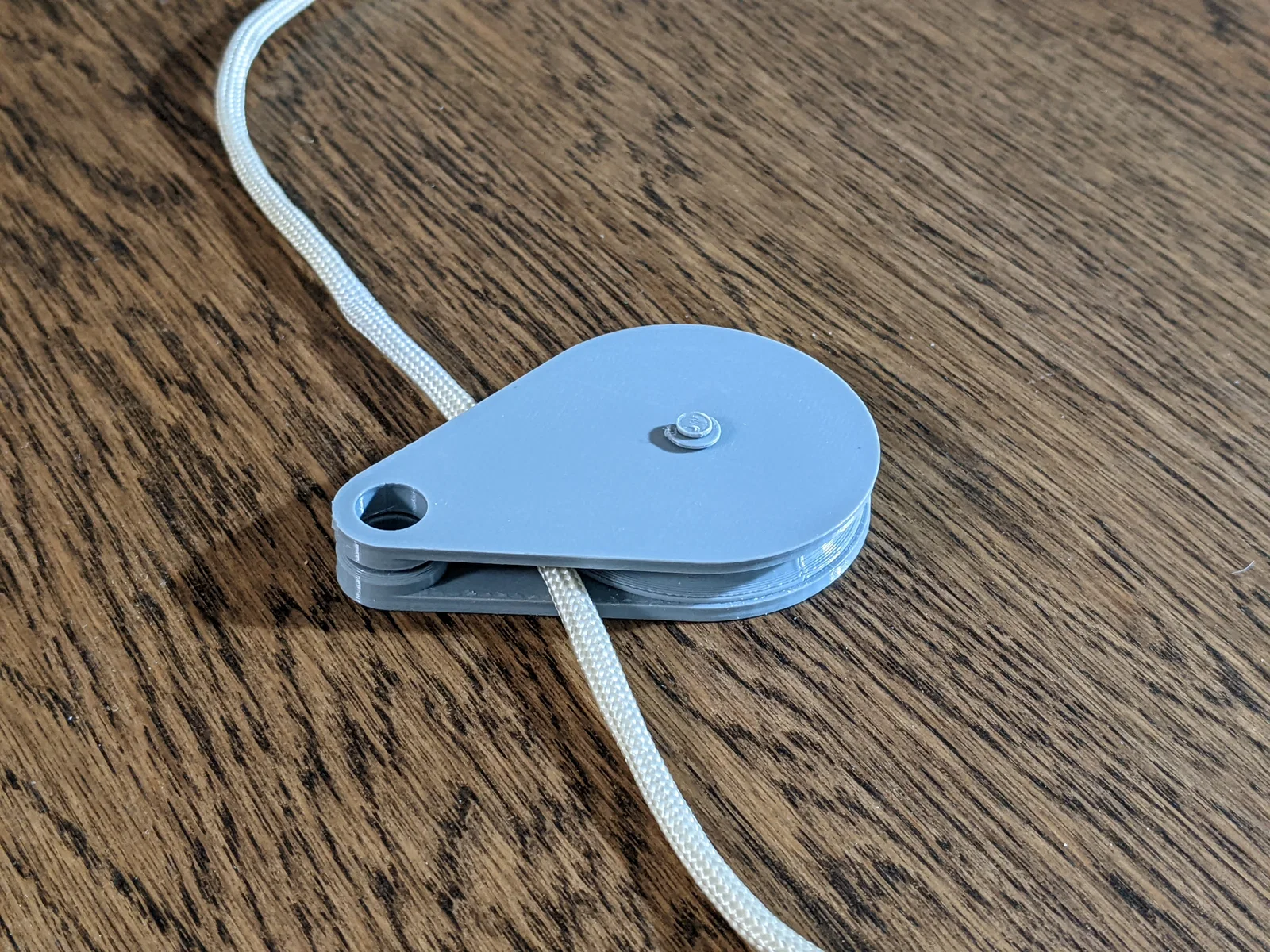

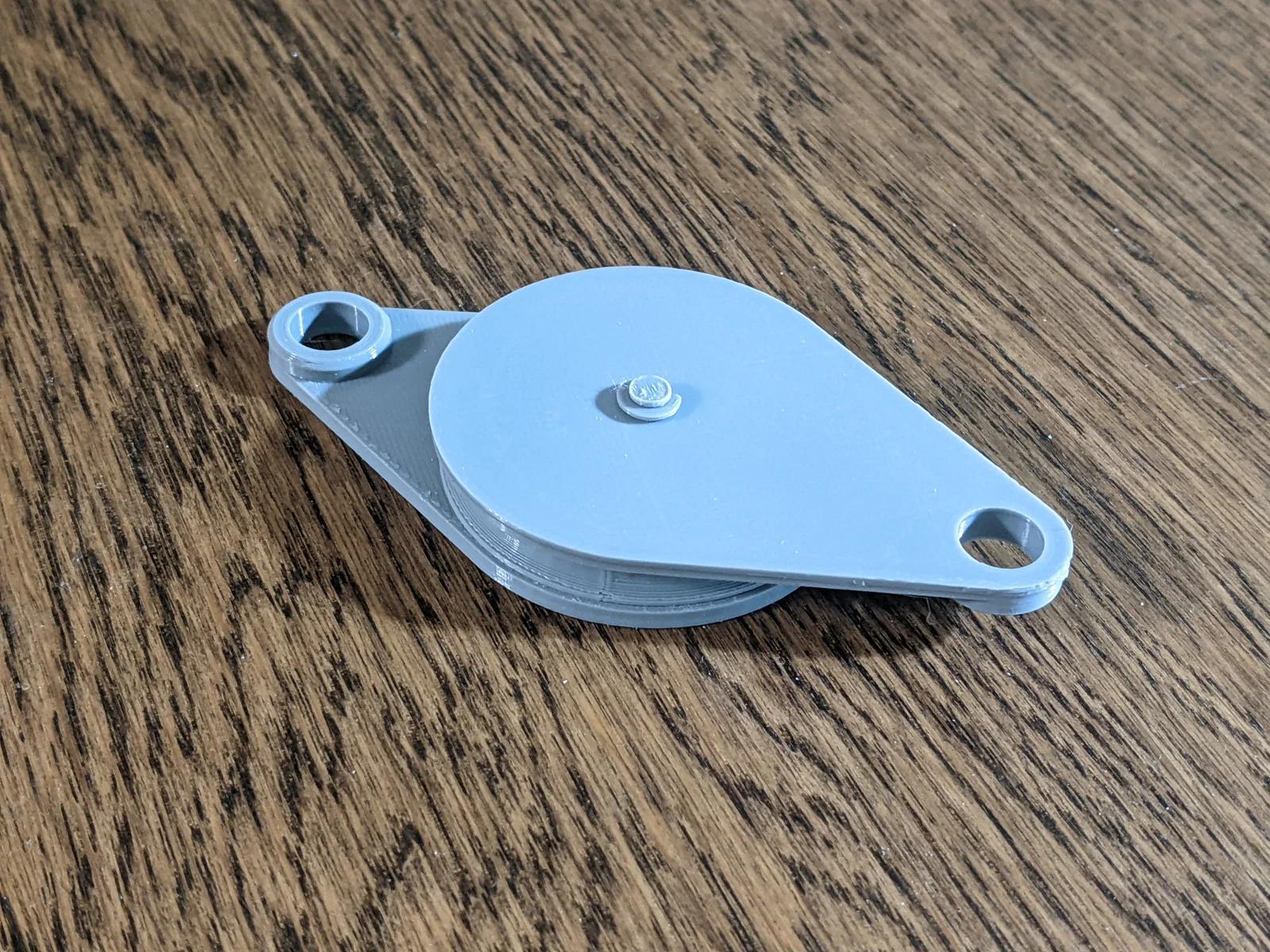

Bước 5: Kẹp dây (snatch) vô thôi!

Cảnh báo an toàn: Thiết kế này chưa được phân tích kỹ thuật (engineering analysis) về độ bền hay độ tin cậy, và vật liệu bạn dùng để in sẽ ảnh hưởng rất nhiều tới tính chất cơ học của nó. Vì vậy, mình khuyến cáo mạnh là đừng dùng thiết kế này cho các ứng dụng liên quan an toàn hoặc tình huống khẩn cấp. Nhưng với các cơ cấu nhỏ (không thuộc nhóm safety-critical), mục đích học về hiệu suất cơ học, hoặc làm dự án trường học, thì bộ này sẽ rất ổn!

Như mọi khi, mình luôn hoan nghênh góp ý và nhận xét, và mình cũng rất muốn được thấy các bản bạn in/hoàn thiện (makes) của mẫu này.
