Ròng rọc đơn giản (A Simple Pulley)

Ròng rọc đơn giản cho mọi người, dễ in

Chào bạn,

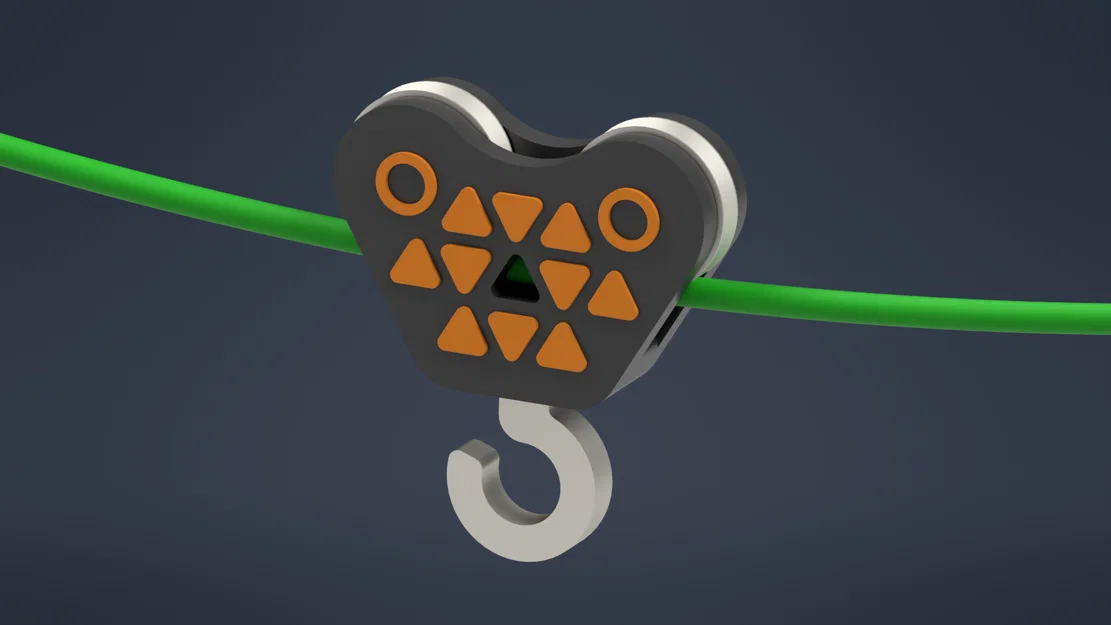

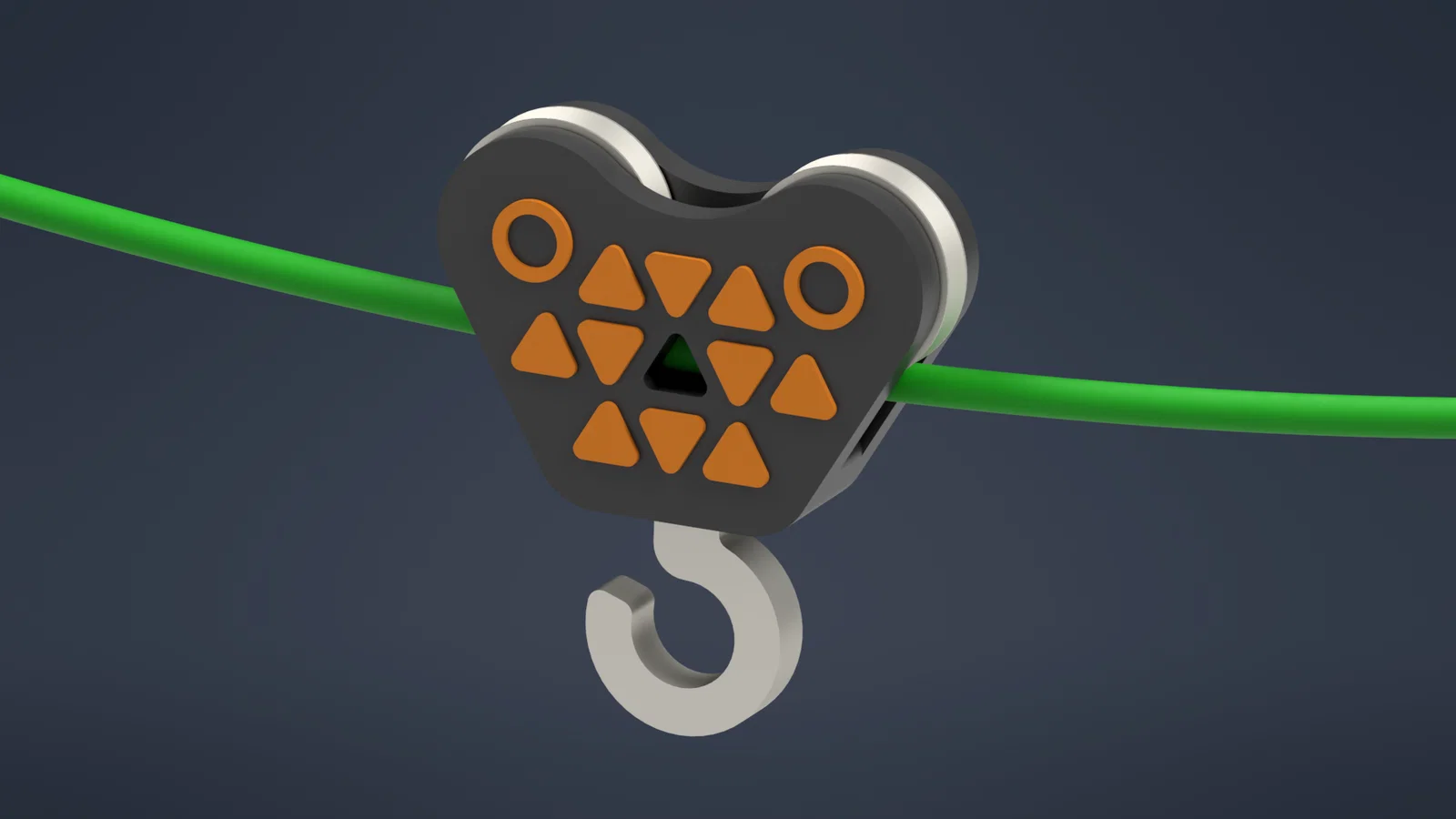

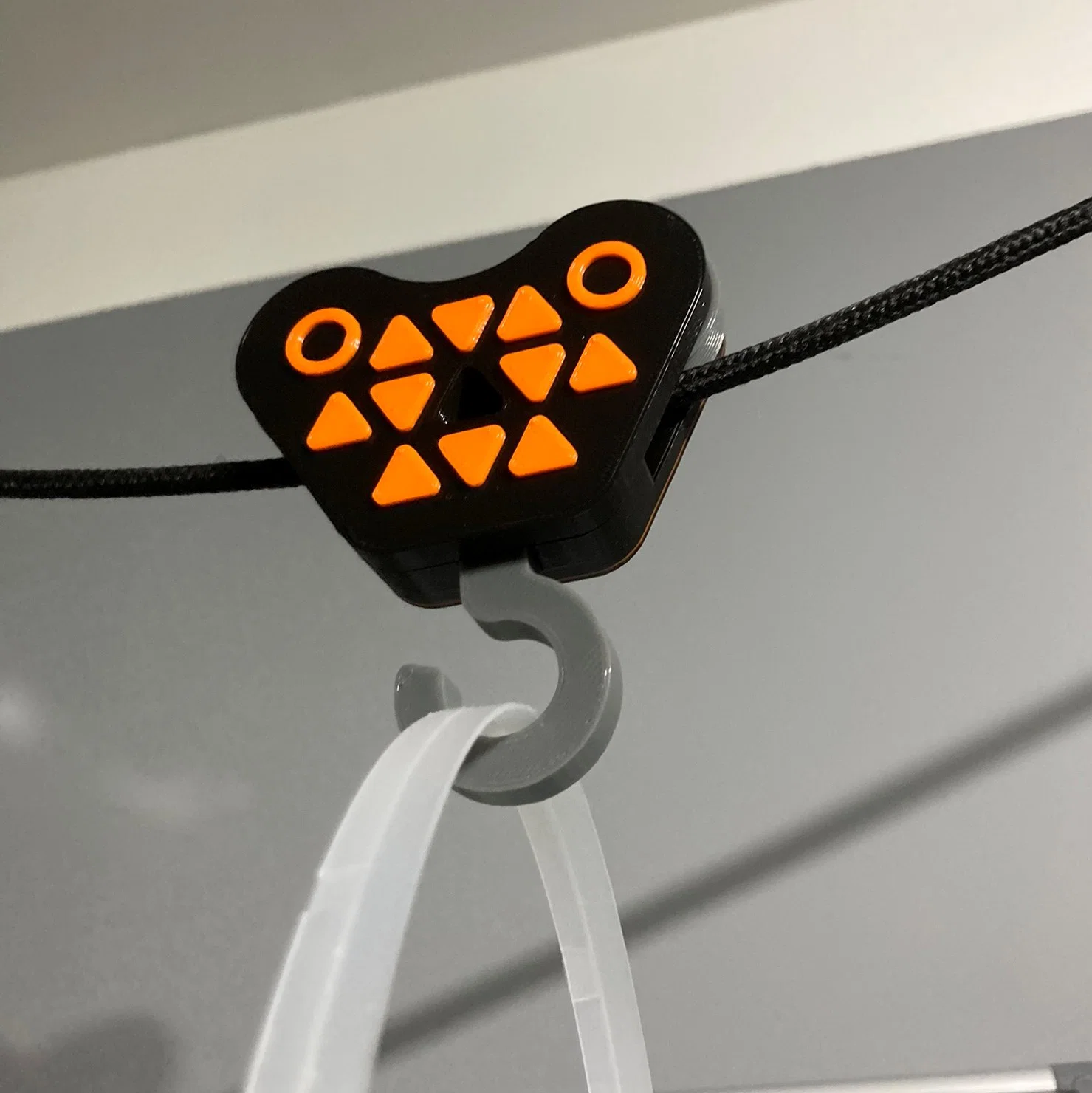

Mình có mẫu ròng rọc đôi có kèm móc cho bạn đây. Nó được thiết kế để treo/kéo, ví dụ như xô nước hoặc các vật khác.

Có 2 phiên bản ròng rọc:

Bản thường dùng cho dây có đường kính tối đa 12 mm.
Bản này hơi lớn hơn và khả năng chịu tải sẽ tốt hơn.

Bản nhỏ hơn được thiết kế cho dây đường kính tối đa 8 mm. Bản này dành cho tải nhỏ hơn.

Dĩ nhiên, nếu bạn cần loại lớn hơn nữa thì có thể scale up trong slicer.

In 3D:

• 0,30mm (mình thấy vậy là đủ cho mục đích này)
• vật liệu phù hợp nhất là PETG, nhưng bạn cũng có thể dùng ABS hoặc PLA (PLA cho tải nhẹ)
• infill tối thiểu 20% hoặc hơn
• Và mình khuyên dùng supports cho các file Pulley01 và Pulley02

Lắp ráp:

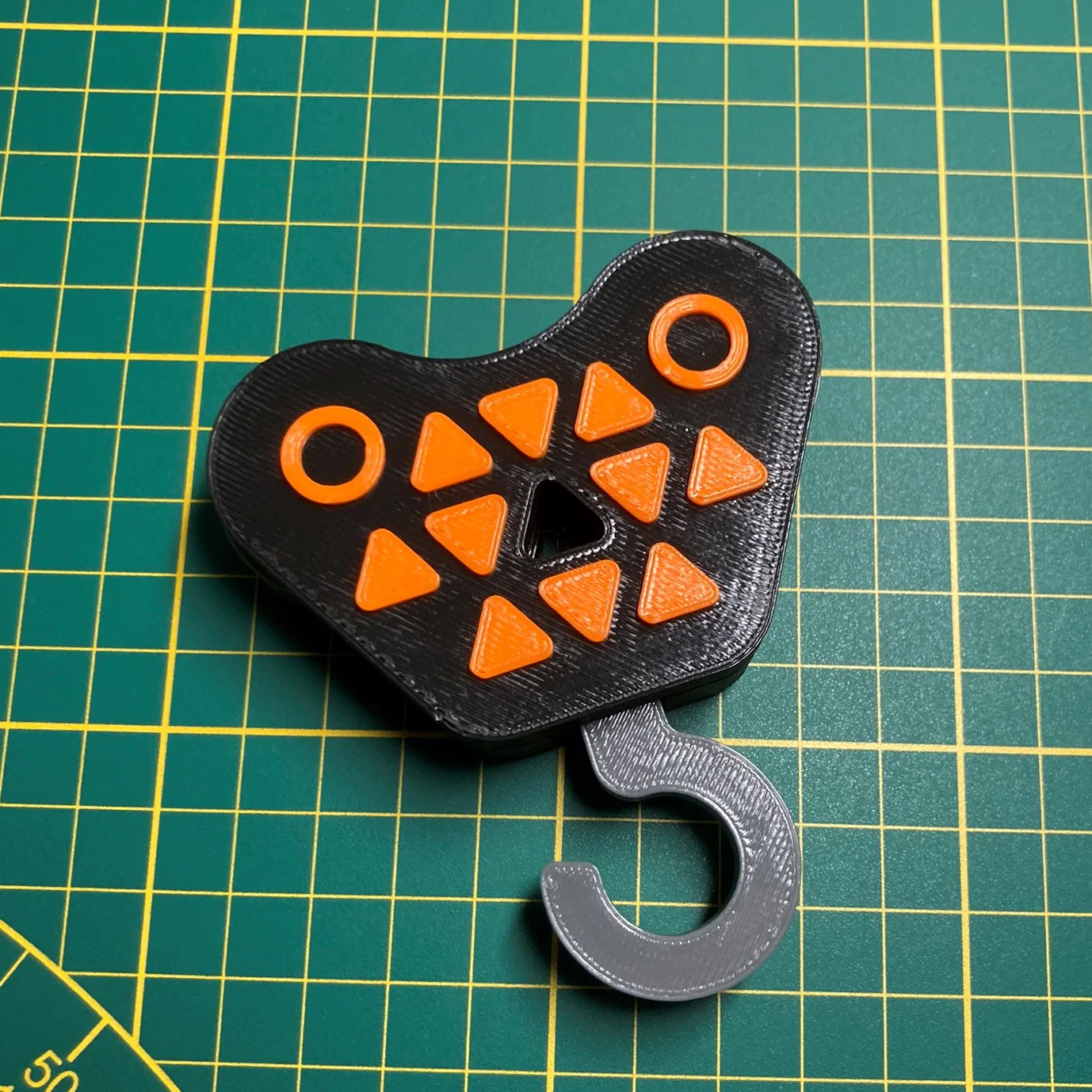

Lắp ròng rọc rất đơn giản

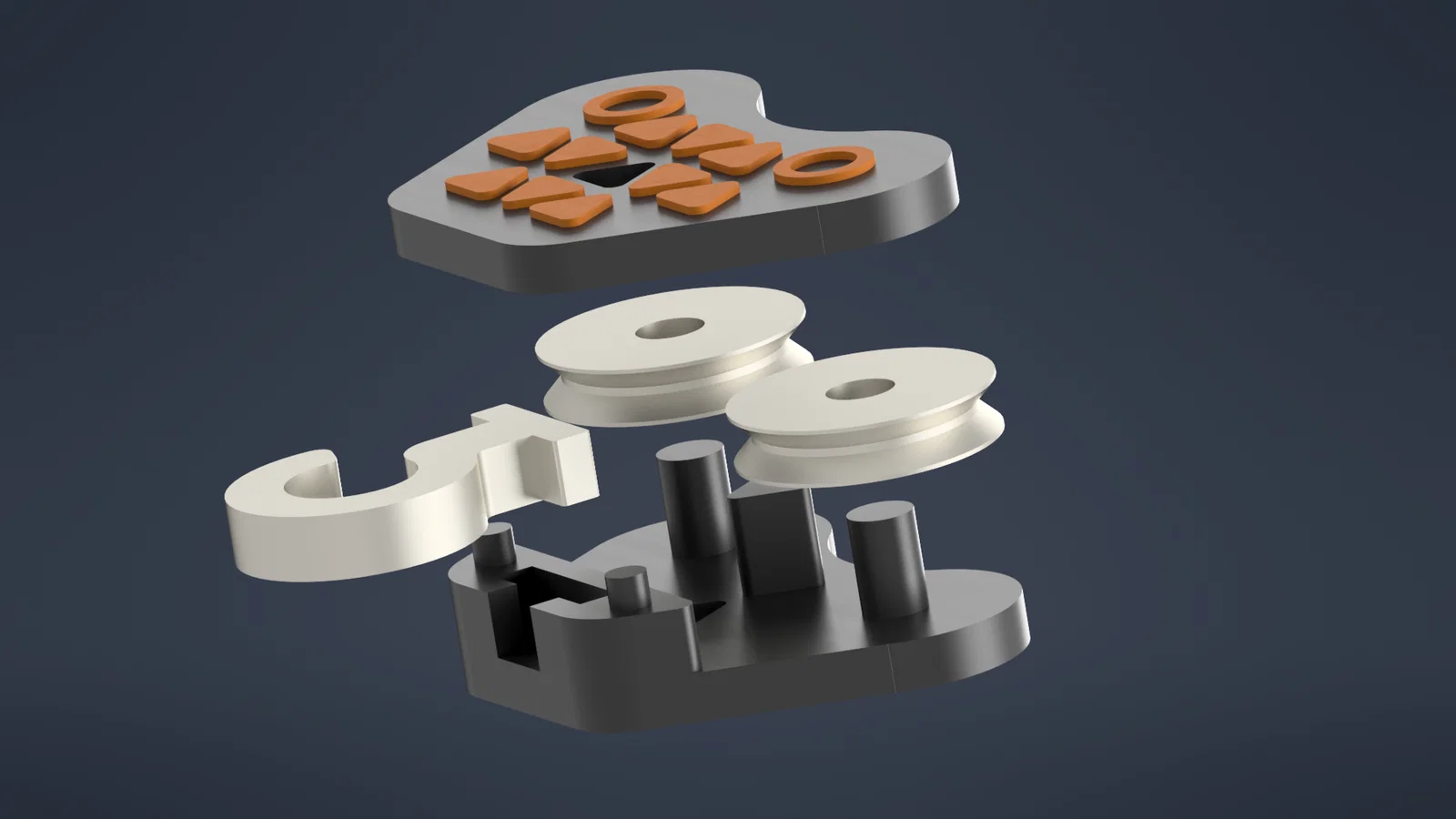

Theo hình, bạn chỉ cần đặt các bánh xe và cái móc vào đúng vị trí (phần móc hơi khó gắn hơn một chút để tăng độ ổn định và độ khít; cần ấn vào sâu hơn một chút), rồi bôi keo dán nhanh (instant glue) vào các đầu chốt thò sang mặt còn lại của ròng rọc (xem hình có đánh dấu vị trí màu đỏ).

Thật sự dễ, ai cũng làm được mà không cần đọc hướng dẫn này :D

Mình chưa test tải tối đa, nhưng mình nghĩ chắc chắn nó chịu được kha khá.

Chúc bạn in vui :)
