Dust Shoe cho Spindle 500W – bản Magnetic & Flush Mount

Đây là bản remix từ Dust Shoe của @Birbou – các thay đổi chính như sau:

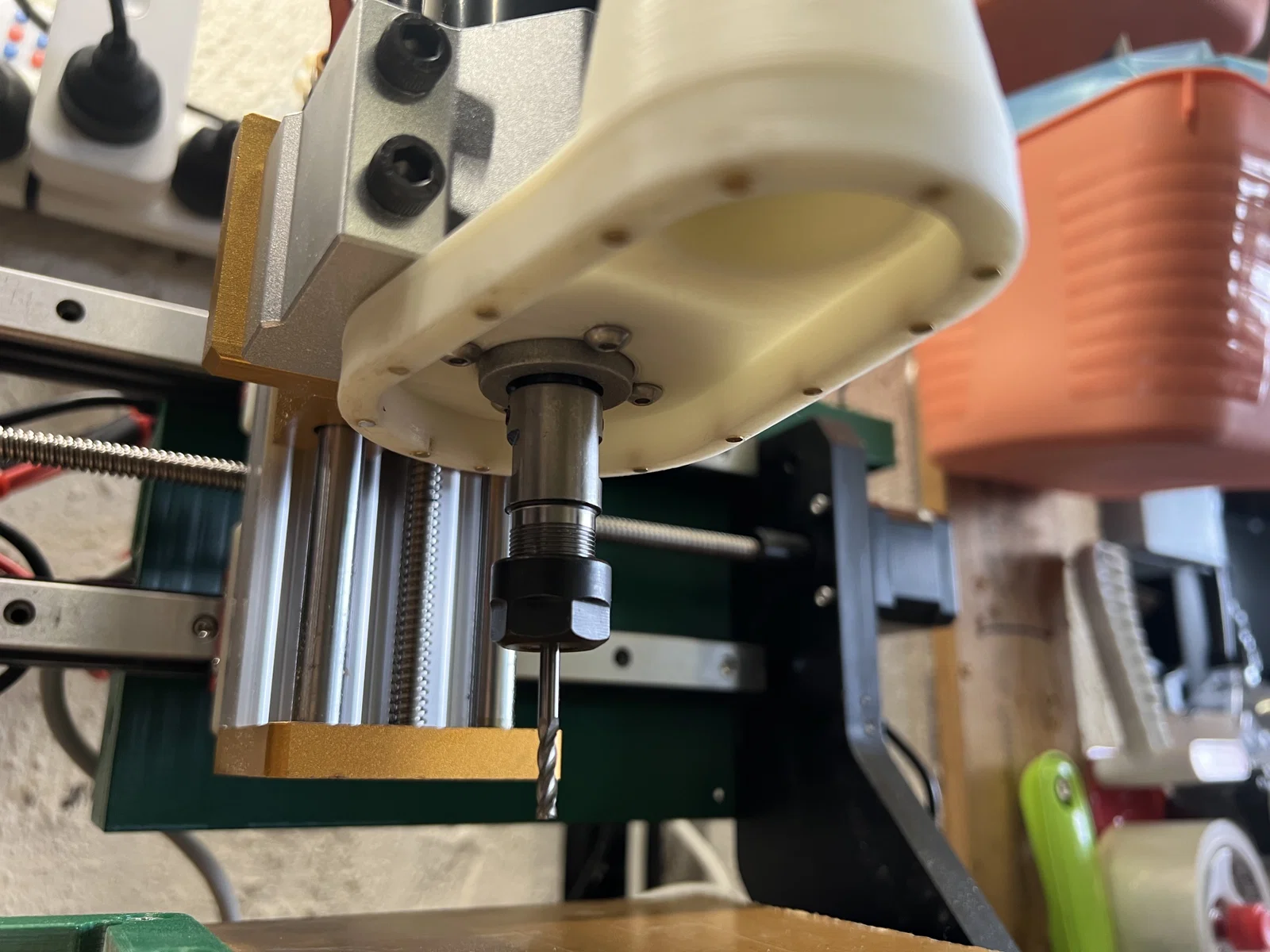

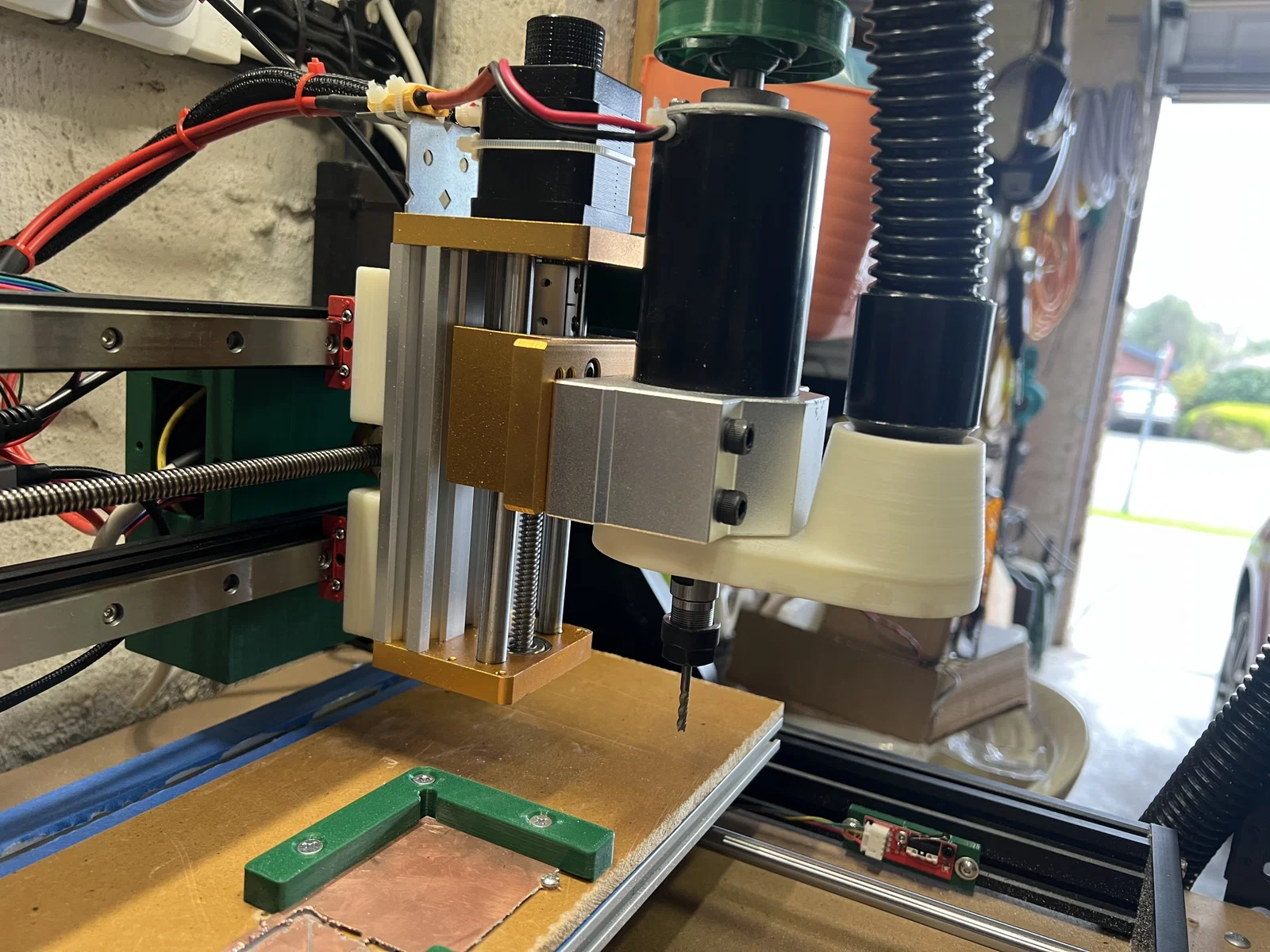

• Bắt flush sát vào đáy Spindle Motor để giảm tối đa việc mất Z-height
• Phần Sweeper gắn bằng nam châm, dùng Neodymium Magnets 3x2.5mm

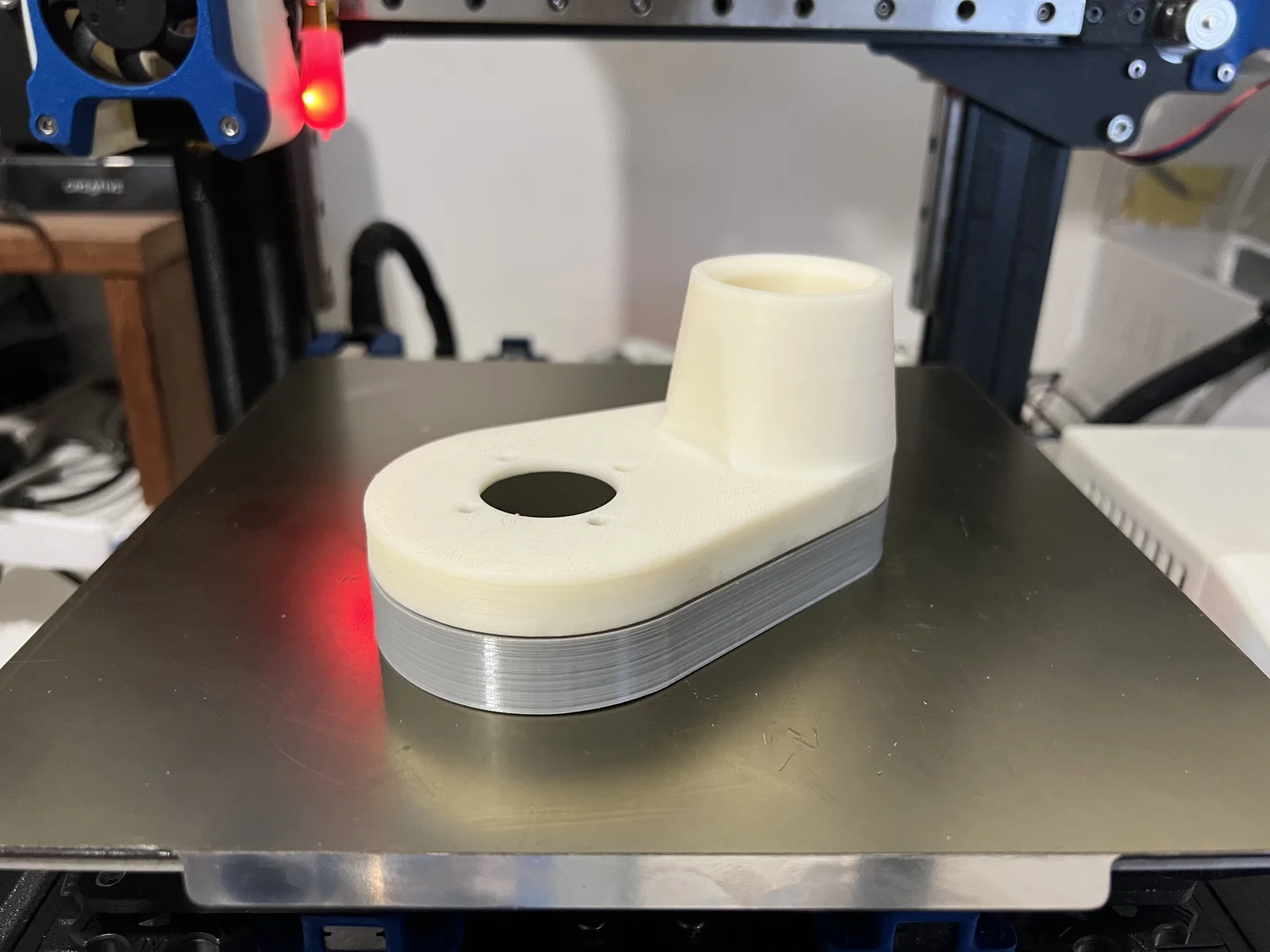

• Ít chi tiết hơn nên in (Print) nhanh hơn

Khuyến nghị:

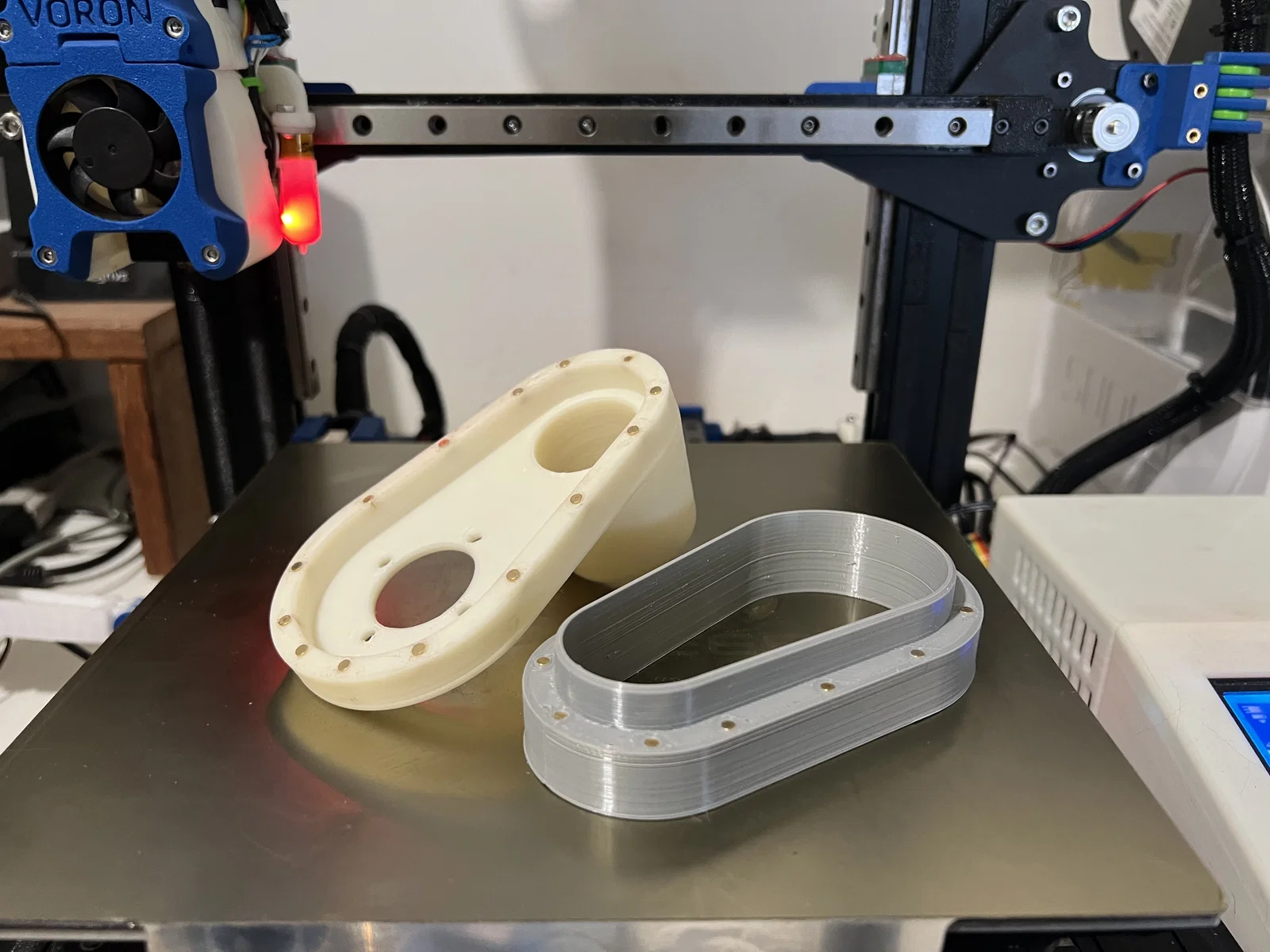

• Phần Mount nên in bằng ABS+ hoặc loại nhựa chịu nhiệt khác – PLA sẽ bị biến dạng do nhiệt từ spindle. PLA thì vẫn ổn cho phần Sweeper – thực tế mình thiết kế để 2 phần khớp với nhau ngon nhất theo cách này.
• Khuyên dùng keo dạng gel (ví dụ Sellys Power Gap) bơm vào các lỗ nam châm để đảm bảo nam châm không bị tuột.

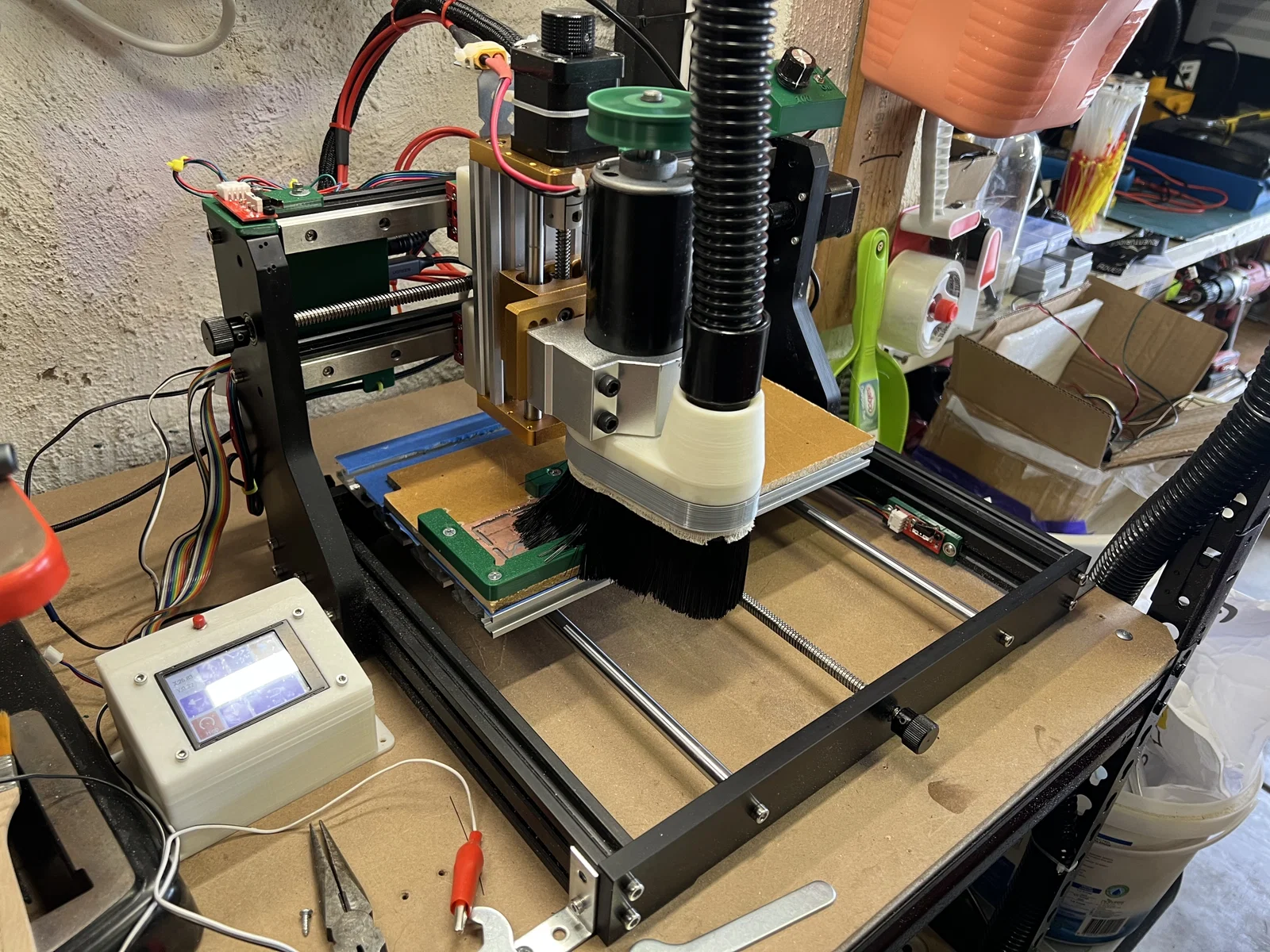

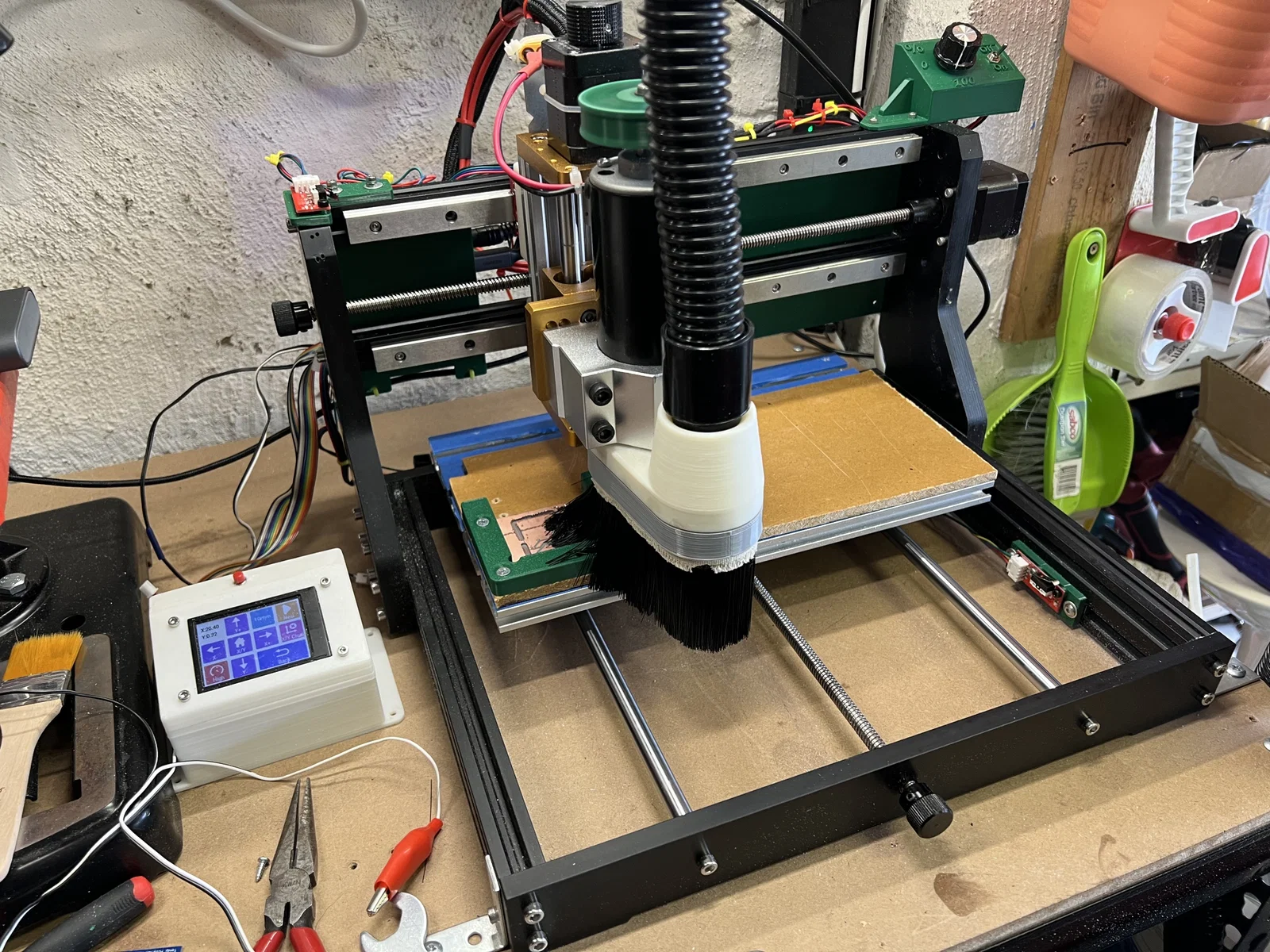

Thiết kế này chạy rất ổn với ống hút bụi Powertec 70130 dust collection hose trên Amazon. Mình cũng có kèm một cái adapter gắn vào đầu ống, giúp dùng được với máy hút bụi gia dụng Vax Vacuum cleaner.

CẬP NHẬT:

11 April 2023: Thêm tuỳ chọn Dust Shoe “Sucker” – mình thấy cái này hoạt động rất hiệu quả cho nhiều kiểu gia công. Đồng thời mình cũng cải tiến phần “Mount” để luồng khí mượt hơn, giúp tăng hiệu năng hút.

18th July 22: Thêm một phần đáy tuỳ chọn, thiết kế để hút mạt trực tiếp từ phía trên mũi cắt, dành cho lúc bạn muốn theo dõi máy sát sao nhưng không phải đứng cầm ống hút bụi suốt.
