Vỏ điện tử Honeycomb cho Ender 3 Pro (SKR Mini E3 V2/Creality)
Remix từ Case tổ ong cho SKR 1.3/1.4 trên Ender 3 Pro Tác giả Patrik_54591
- Lượt tải
- 120
- Lượt thích
- 23
- Lượt coi
- 1.481
- Bản remix
- 0
- Bình luận
- 0
File 9 2,8 MB
- Top_No_Fan_Grate_1777835992.stlSTL · 126,5 KB
- Fan_Mesh_1777835992.stlSTL · 52,2 KB
- Top_Portal_fan_1777835993.stlSTL · 103,6 KB
- Front_SKRMiniV2_Logo_1777835994.stlSTL · 403,4 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #373651
- Danh mục
- Máy In 3D
- Ngày đăng
Mô tả

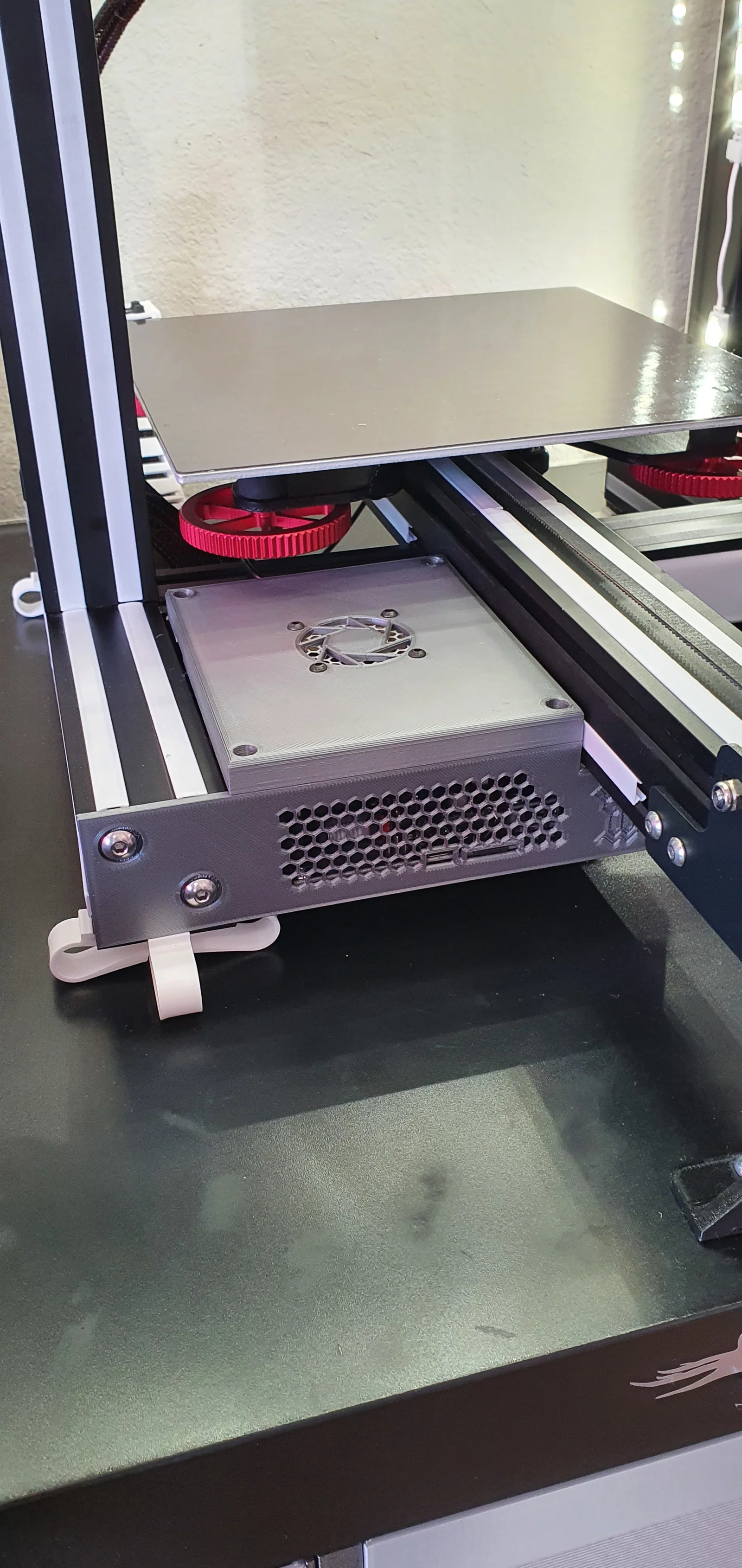

Nâng cấp trải nghiệm in 3D của bạn với vỏ Honeycomb SKR Mini E3 V2 bản nâng cấp, thiết kế để tối ưu cho Ender 3 Pro. Đây là bản remix từ mẫu của Patrik: Honeycomb SKR 1.3/SKR 1.4 Case, được tinh chỉnh để lắp vừa SKR Mini E3 V2 hoặc bo mạch Creality zin. Mình có làm thêm vài cải tiến để bền hơn và dễ cá nhân hoá.
Các chỉnh sửa chính:

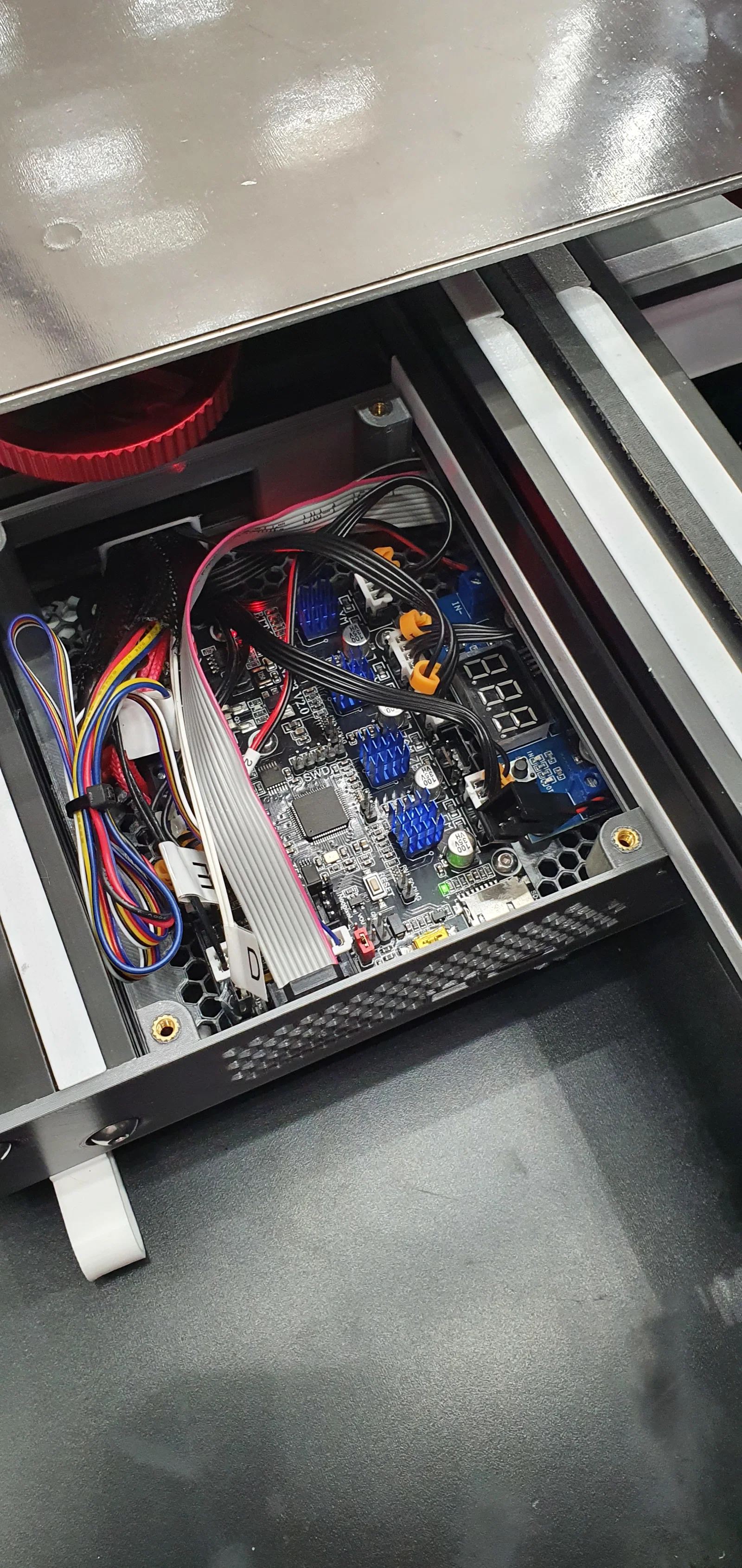

Ngàm gắn LM2596 Buck Converter: Mình thêm vị trí gắn một LM2596 Buck Converter bên trong vỏ. Nhờ vậy bạn có thể nâng cấp quạt mainboard sang quạt 12V êm hơn, giảm tiếng ồn tổng thể của máy.
Heat-Set Inserts: Khỏi lo tuôn ren hay làm hư vỏ khi tháo lắp nhiều lần. Mình chỉnh các lỗ ở mặt trước, mặt sau và các trụ đỡ mainboard để dùng M3 heat-set inserts, cho liên kết chắc và ổn định.
Chỉnh lại phần vít chìm (countersunk): Theo sở thích cá nhân, mình bỏ phần countersink ở tấm đáy và panel bên phải. Thiết kế gốc dùng vít M3 countersunk, còn bản này tương thích với vít button-head. Riêng panel bên trái vẫn cần vít countersunk để canh thẳng đúng.
Tuỳ chọn quạt: Mình có 2 phiên bản nắp trên – một bản không có lưới quạt, và một bản có lưới quạt kiểu Aperture Science. Để bảo vệ cụm quạt, mình thêm một tấm fan mesh có thể bắt vít vào mặt trong của nắp, giúp chặn rác lớn lọt vào quạt. Bạn canh lại thông số in cho phù hợp để in được tấm mesh.

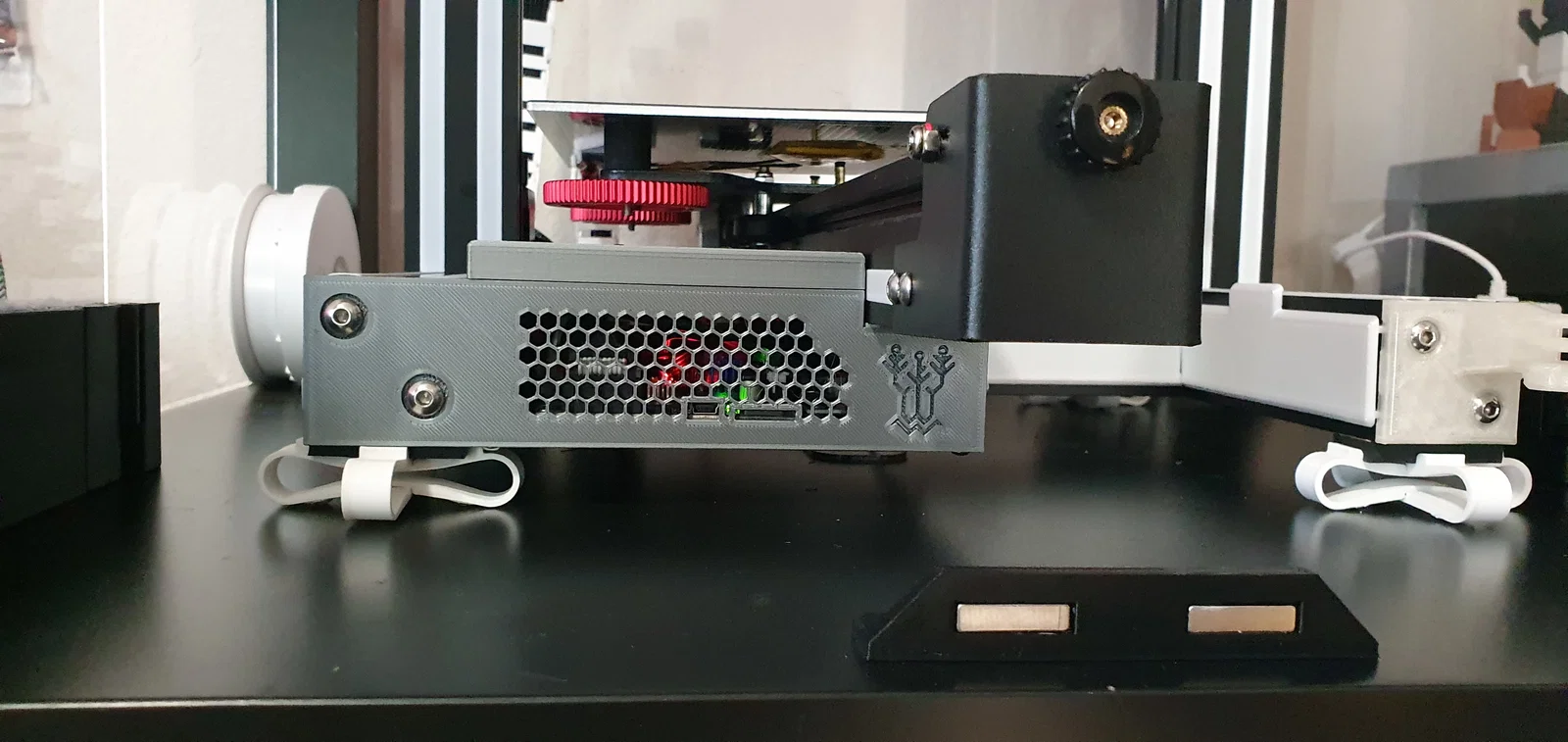

Tấm che mặt trước: Có 2 lựa chọn: một bản có logo Bigtreetech và một bản trơn (blank) cho hợp gu.
Credits và lời cảm ơn: Cảm ơn Patrik vì thiết kế gốc và đã cho phép remix.
Mẹo lắp ráp:
Vít Y Carriage: Đảm bảo con tán (nut) của con vít trên y-axis carriage nằm phía trên để không cấn phần nắp trên của hộp điện.

Heat-Set Inserts: Lắp heat-set insert đúng cách bằng cách làm nóng mỏ hàn lên 650°F (343°C), đặt insert lên miệng lỗ, đặt đầu mỏ hàn lên trên insert rồi nhấn nhẹ cho insert đi xuống. Tham khảo thêm về heat-set inserts trong bài viết rất hay của Markforged.
Gắn 6 insert vào tất cả các lỗ của tấm mặt trước và tấm mặt sau, theo hướng quay ra ngoài.


Các insert cũng cần được gắn vào đủ 9 trụ đỡ (standoffs) trên tấm đáy.

Hướng dẫn in:
Cho phần vỏ (Case):
- 3 walls
- 20% infill (khuyến nghị pattern cubic)
- Supports chỉ từ build plate cho các chi tiết mặt trước và nắp trên để đảm bảo in lỗ chuẩn
Hướng dẫn in cho Fan Mesh:
- 5 walls
- 0 top và bottom layers
- 20% honeycomb hoặc 30% grid infill
Mình khuyến nghị dùng PETG hoặc ABS để tránh nhiệt từ build plate làm vỏ bị cong vênh.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 9
- Tổng dung lượng
- 2,8 MB
- File lớn nhất
- 1,4 MB
