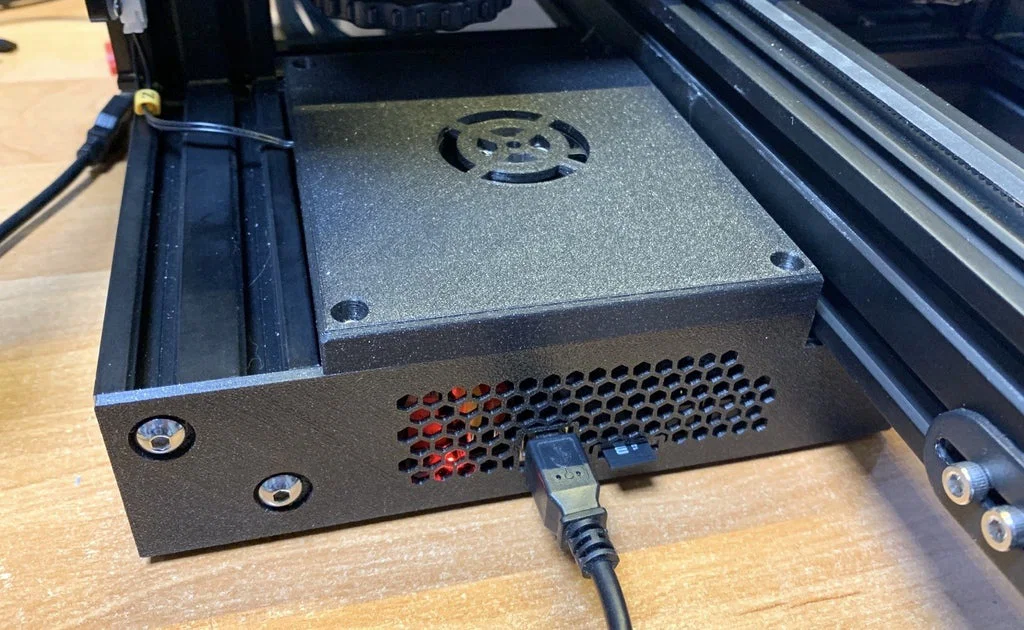

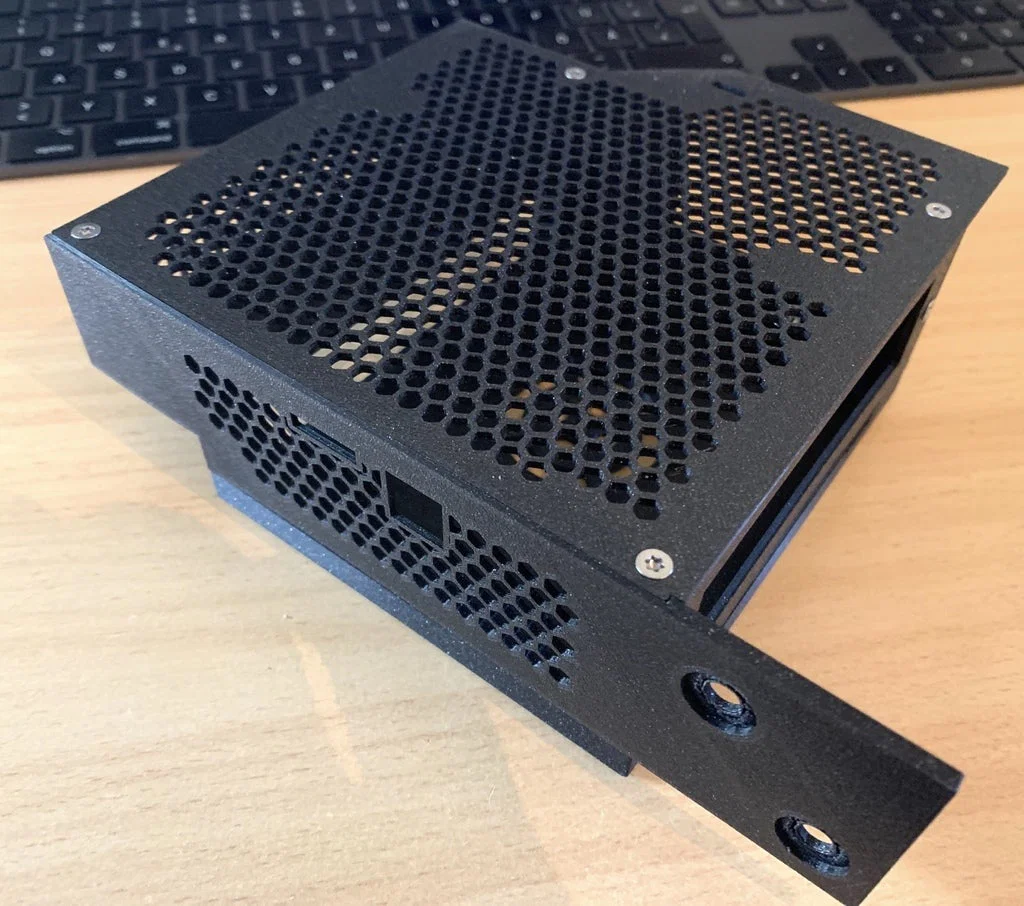

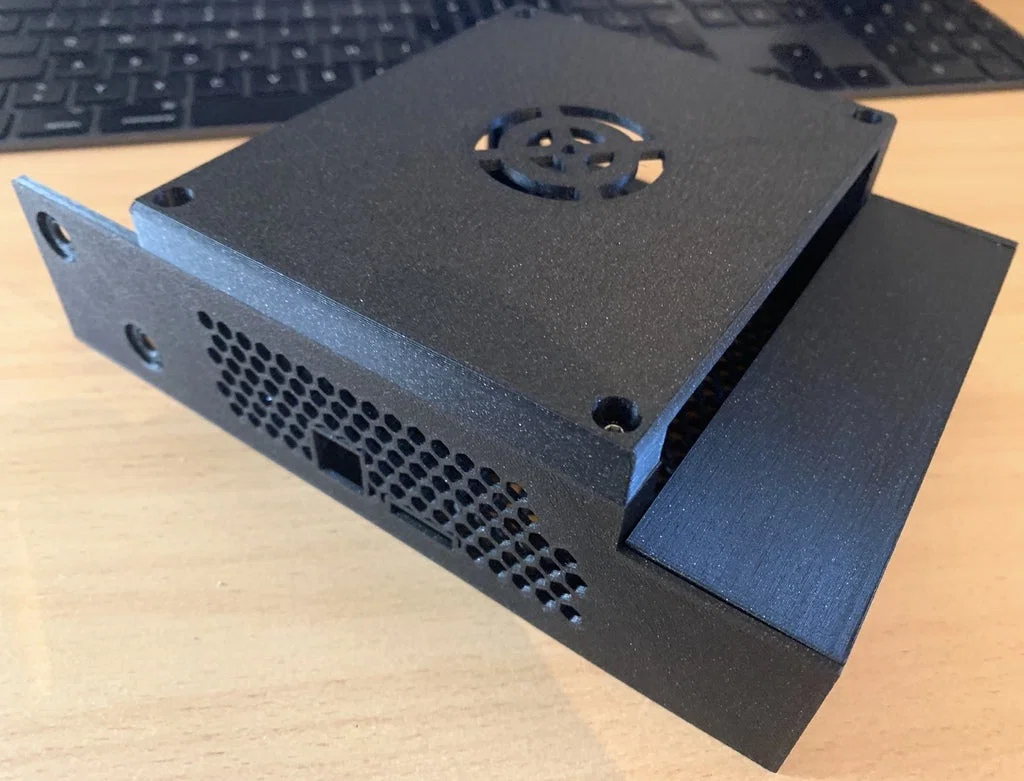

Case tổ ong cho SKR 1.3/1.4 trên Ender 3 Pro

Tác giả Patrik_54591

Lượt tải
771
Lượt thích
104
Lượt coi
7.057
Bản remix
1

File 6 1,4 MB

  • skr-case-right_1777827522.stlSTL · 114,9 KB
  • skr-case-left_1777827523.stlSTL · 16,5 KB
  • skr-case-top_1777827523.stlSTL · 132,3 KB
  • skr-case-front_1777827524.stlSTL · 211,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Mình vừa nâng cấp từ main Creality Silent 1.1.5 lên SKR 1.3 kèm driver stepper 2209 và cần một cái case cho phù hợp.
Tìm kiếm thì ra mẫu này: https://www.thingiverse.com/thing:3741488. Ý tưởng hay thiệt đó — mà nó chỉ vừa Ender 3, không vừa Ender 3_Pro_...

Dĩ nhiên là mình phải chỉnh lại thôi :-D
Thiết kế gốc làm bằng Blender mà mình không rành Blender. Nên mình dựng lại nguyên cái case, chỉnh nhẹ vài chỗ bằng Fusion 360.

Mình dùng các loại ốc sau:

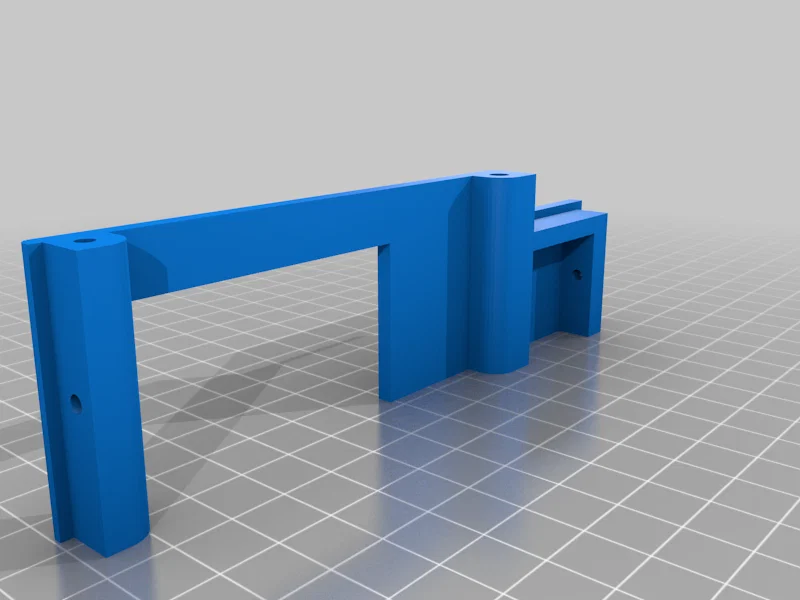

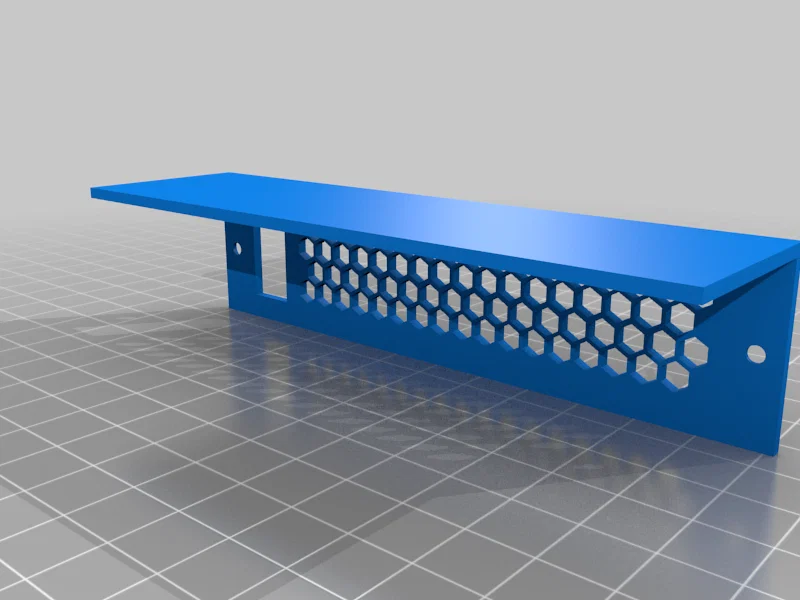

  • 8x M3X8 đầu chìm (countersunk) cho phần đáy, bên trái và bên phải

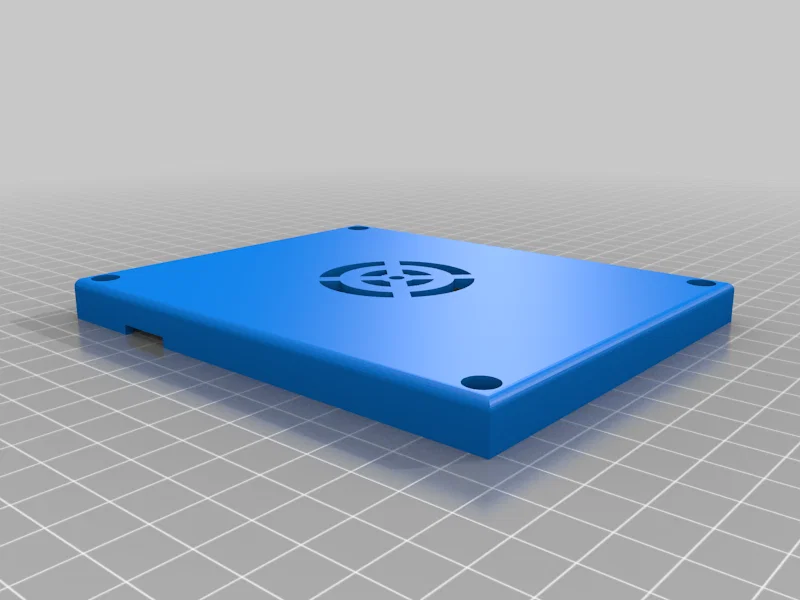

  • 4x M3x15 đầu bằng (Flathead) cho phần nắp trên

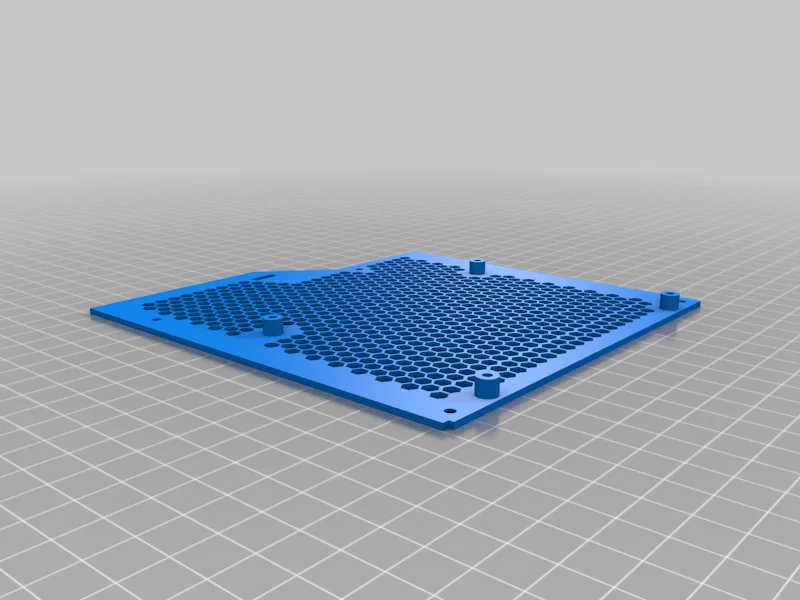

  • 4x M3x8 để bắt board SKR lên đế
    Mình vẫn chưa thật sự hài lòng với thiết kế quạt của case vì Ender 3 Pro đặt quạt ở phía dưới, còn case này lại giống kiểu dành cho Ender 3.
    Có thể sau này mình sẽ chỉnh lại.

    Đây là bản xem trước online của model Fusion 360: https://a360.co/2YnZMXx

    Xem phần remix để biết ý tưởng gốc: https://www.thingiverse.com/thing:4438441

Hướng dẫn in

Category: Electronics Summary

Mình vừa nâng cấp từ main Creality Silent 1.1.5 lên SKR 1.3 kèm driver stepper 2209 và cần một cái case cho phù hợp.
Tìm kiếm thì ra mẫu này: https://www.thingiverse.com/thing:3741488. Ý tưởng hay thiệt đó — mà nó chỉ vừa Ender 3, không vừa Ender 3_Pro_...

Dĩ nhiên là mình phải chỉnh lại thôi :-D
Thiết kế gốc làm bằng Blender mà mình không rành Blender. Nên mình dựng lại nguyên cái case, chỉnh nhẹ vài chỗ bằng Fusion 360.

Mình dùng các loại ốc sau:

  • 8x M3X8 đầu chìm (countersunk) cho phần đáy, bên trái và bên phải

  • 4x M3x15 đầu bằng (Flathead) cho phần nắp trên

  • 4x M3x8 để bắt board SKR lên đế
    Mình vẫn chưa thật sự hài lòng với thiết kế quạt của case vì Ender 3 Pro đặt quạt ở phía dưới, còn case này lại giống kiểu dành cho Ender 3.
    Có thể sau này mình sẽ chỉnh lại.

    Đây là bản xem trước online của model Fusion 360: https://a360.co/2YnZMXx

Printer Brand: Prusa

Printer: I3 MK3S

Rafts: No

Supports: Yes

Resolution: 0.2

Infill: 15%

Filament: Prusa PLA Galaxy Black PLA
Notes:

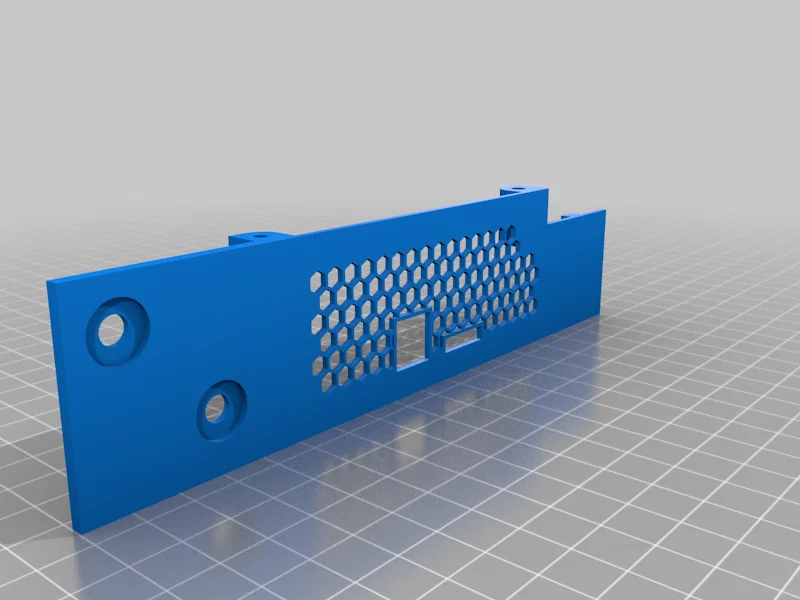

Mình chỉ cần support ở phần mặt trước, cụ thể là các lỗ dùng để gắn case lên thanh nhôm định hình 40x40 ở bên trái.

Mình in trên tấm Prusa Textures Steel Sheet nên bề mặt ra nhìn đẹp lắm.
