Soap Dish Parametric – Khay Đựng Xà Phòng Parametric (Fusion 360)

Soap Dish với khay lót (tray insert)

Mẫu soap dish này gồm 2 phần:

1. Phần đế dạng vuông, có khoét lỗ để nước dư thoát ra
2. Phần khay có các lỗ cắt hình lục giác để đặt bánh xà phòng lên

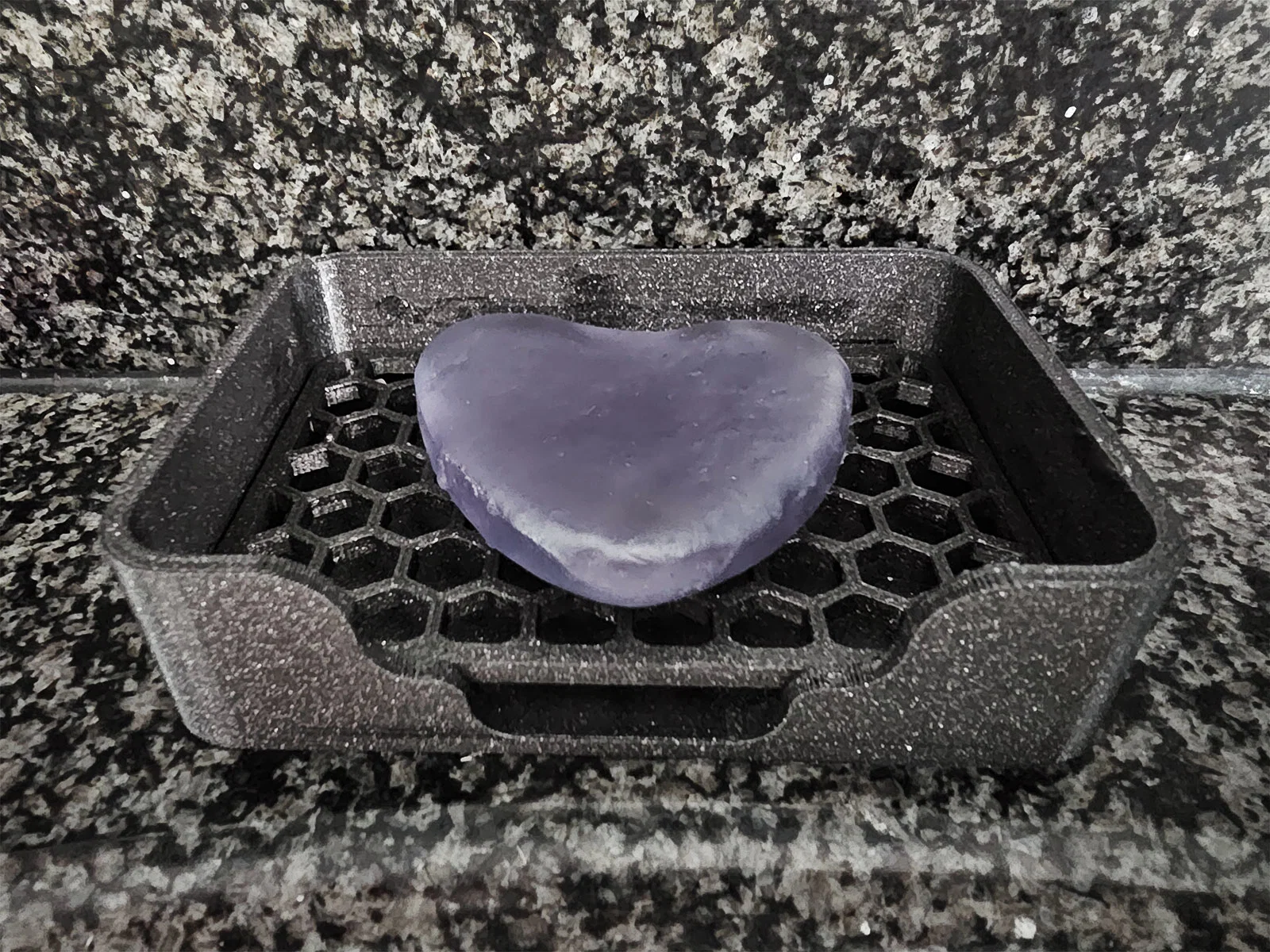

Mẫu ở trên được in bằng Prusament Galaxy Black PLA, để trong phòng tắm nhìn cũng rất hợp.

Thiết kế Parametric trong Fusion 360

Trong mục file, bạn có thể tải file *.f3d, dùng để chỉnh nhiều kích thước của thiết kế trong Fusion 360.

Việc này thực hiện thông qua “User Parameters”, truy cập ở ‘Modify’ → ‘Change Parameters’.

Hãy dùng nhóm thông số “Favorites” để chỉnh mẫu theo ý bạn. Phần comment có mô tả thông số đó đang điều khiển cái gì. Nếu chỉnh quá tay thì model có thể bị lỗi, nhưng nhìn chung vẫn chịu được một khoảng thay đổi khá rộng.

Đáng chú ý là các thông số “print_layer_height” và “print_layer_width”. Chúng được dùng để chỉnh các kích thước khác về bội số của layer height và layer width của máy in. Ở ví dụ phía trên, mình dùng layer height 0.2mm và layer width 0.45mm, in ra rất ổn trên MK4 với PLA.

Bên dưới là 2 phiên bản điều chỉnh

Đây là lần đầu mình thử Fusion 360 và parametric modelling. Rất mong nhận được góp ý mang tính xây dựng.
