Ốp che dây heatbed góc 60° cho MK4 v2

Remix từ Ốp che cáp Heatbed 60° cho MK4 / MK3 Tác giả baunegaard

Tác giả MrNeedlemouse

Lượt tải: 458
Lượt thích: 84
Lượt coi: 1.865
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 1,2 MB· 1,2 MB

File 4 1,2 MB

mk4_60-deg-remix_1777826876.stepSTEP · 351,7 KB
60d-mk4-upper_1777826877.stlSTL · 173 KB
60d-mk4-lower_1777826878.stlSTL · 617,4 KB
circuitbox-heatbed-cable-holder_1777826879.stlSTL · 79,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #373570
Danh mục: Máy In 3D
Ngày đăng: 03/05/2026
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: mount
cable
mk4
angled
heatbed
60deg

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

CẬP NHẬT 2023-09-05

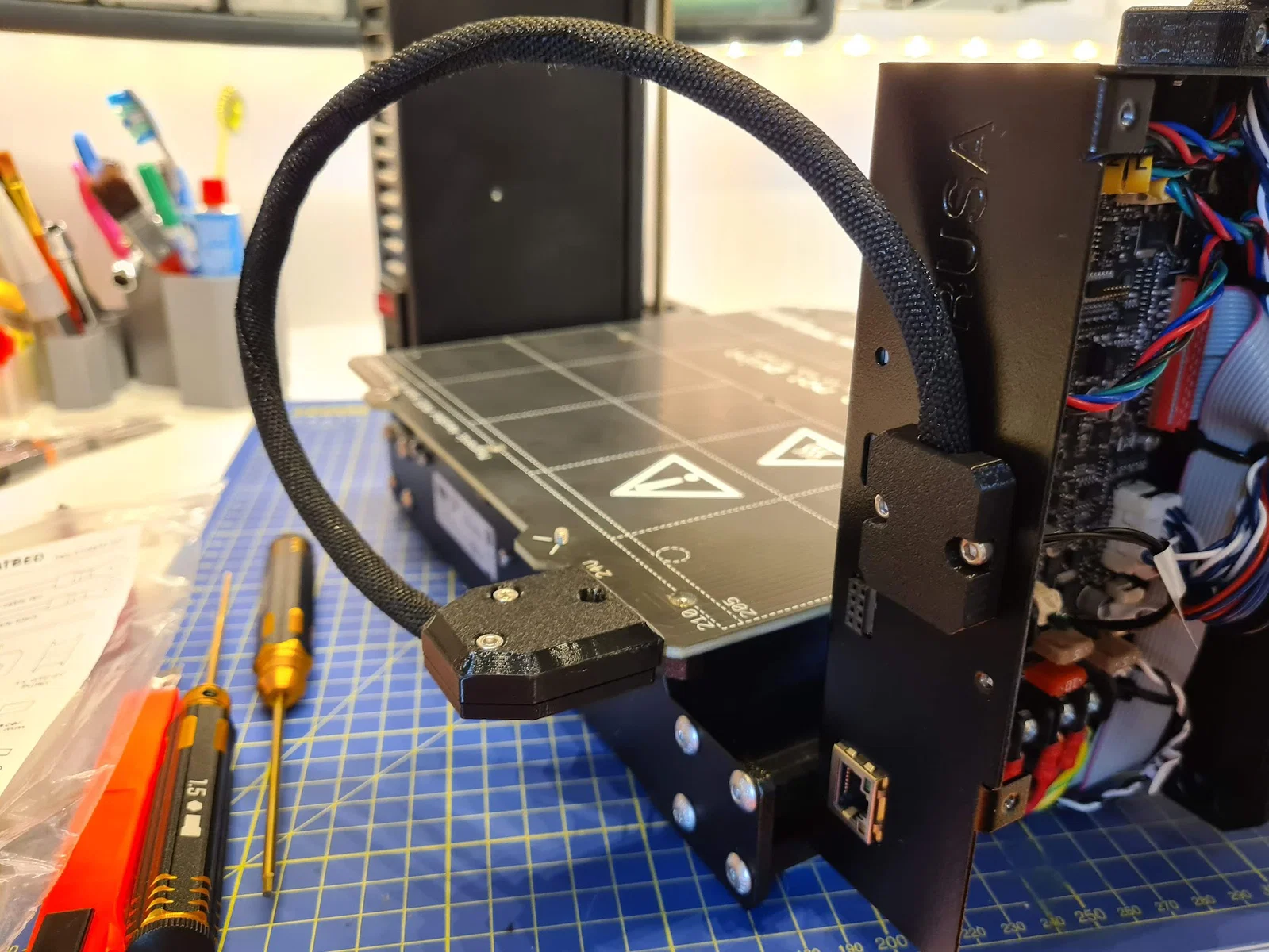

Bạn cân nhắc dùng thêm "circuitboard-cable-holder" để chừa khoảng hở giữa dây heatbed và dây extruder, vì trên các bản in lớn chúng có thể bị chạm/cạ vào nhau! Cũng nên tham khảo mẫu này:

-----------

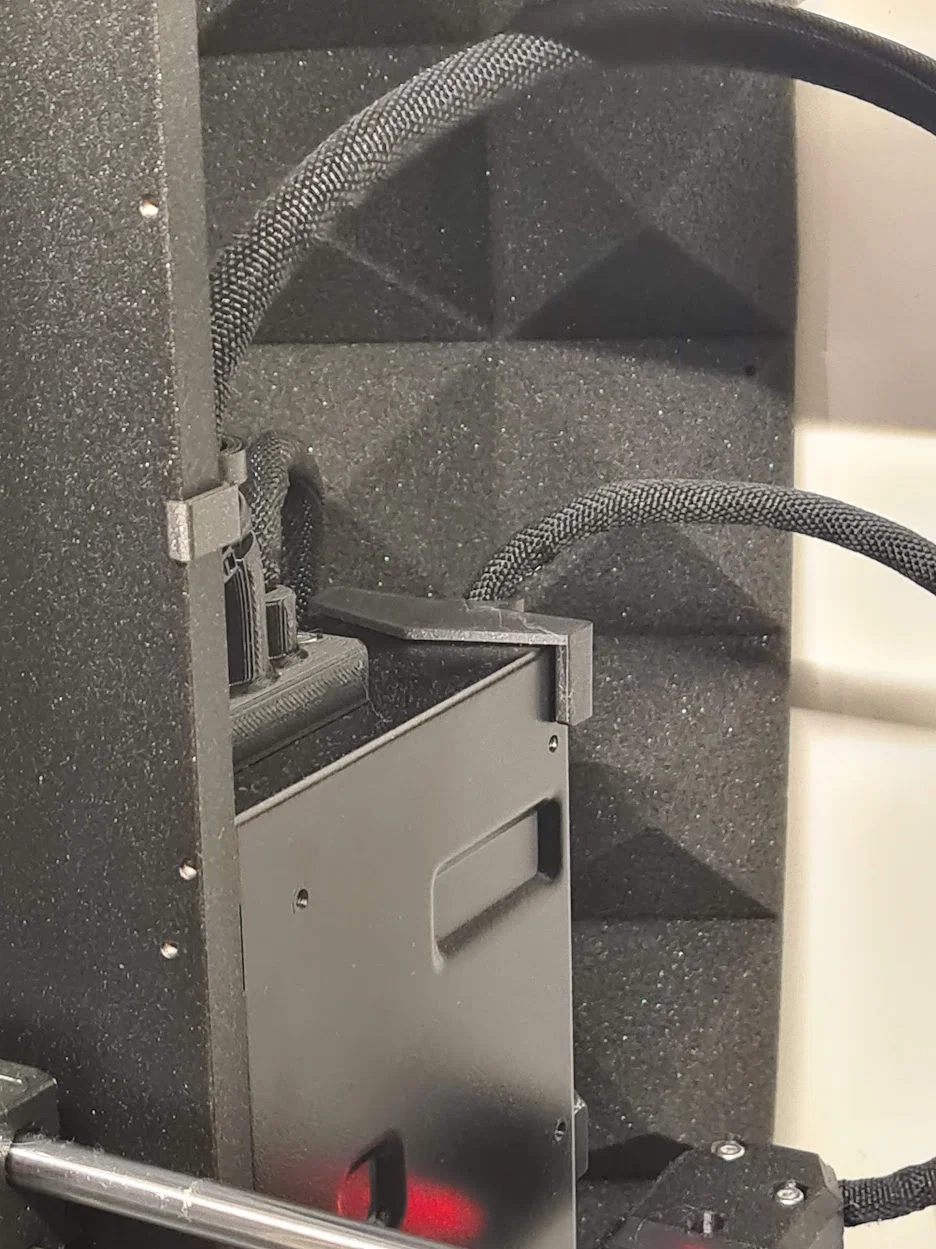

Dùng mẫu này để tránh kiểu đi dây heatbed hơi “khó chịu” như bên dưới khi để máy trong tủ chật, giống con MK3 cũ của mình…

Mình đã dựng lại toàn bộ file trong F360, nhưng vẫn dùng các file STL gốc để làm tham chiếu.
Các chỉnh sửa sau được áp dụng so với bản remix gốc:

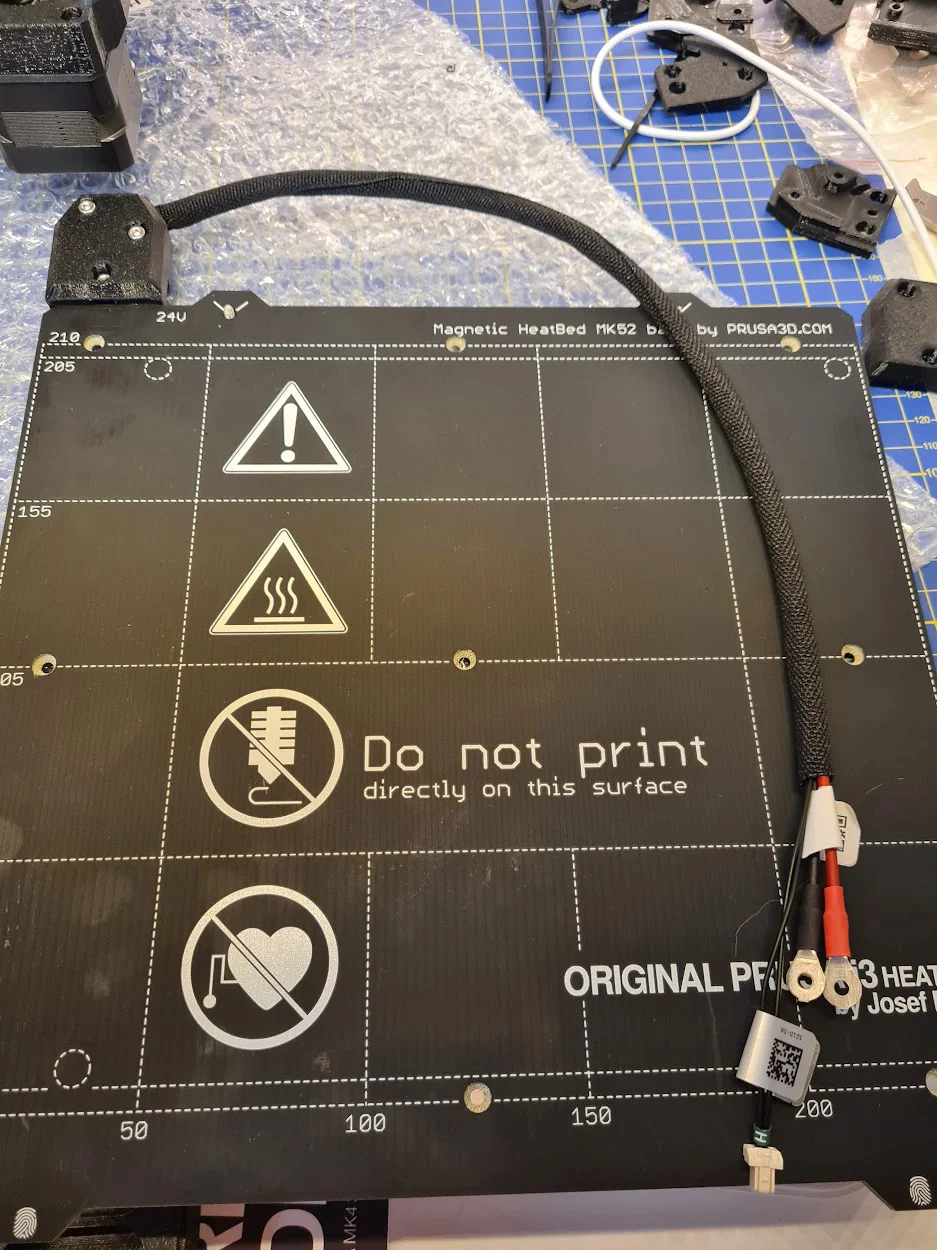

MK4:

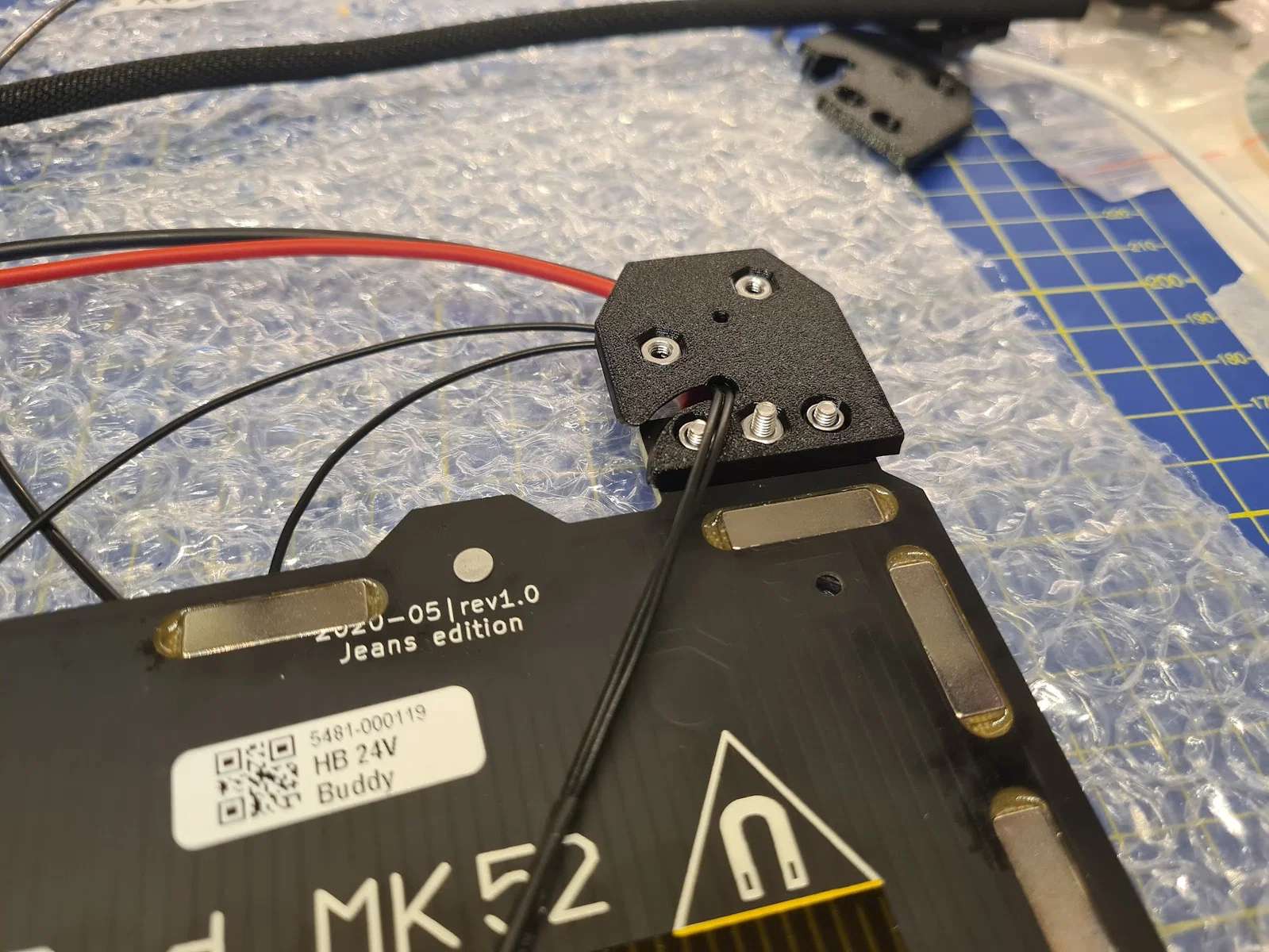

Thêm lỗ M3x10 bổ sung để tăng độ cứng khu vực ngay chỗ dây đi vào.
Kéo dài phần dưới vào tới con ốc ở giữa để cứng hơn và lắp ráp dễ hơn.
Tạo một khe (slot) cho dây thermistor.

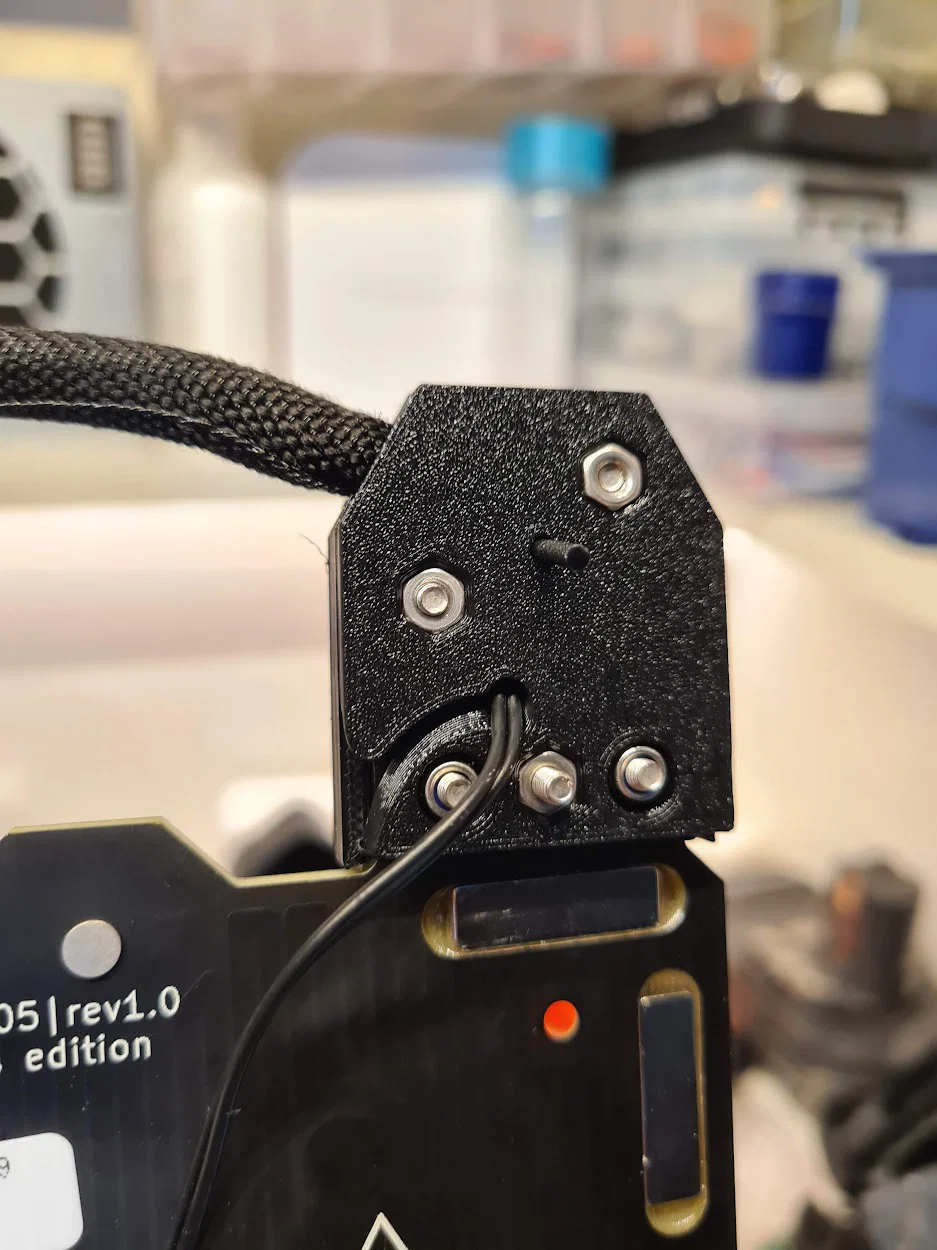

Làm sâu hơn lỗ/đầu vào của dây heatbed để đỡ dây tốt hơn, đồng thời thêm các rãnh.

MK3:

Mình chưa test trên MK3s của mình.

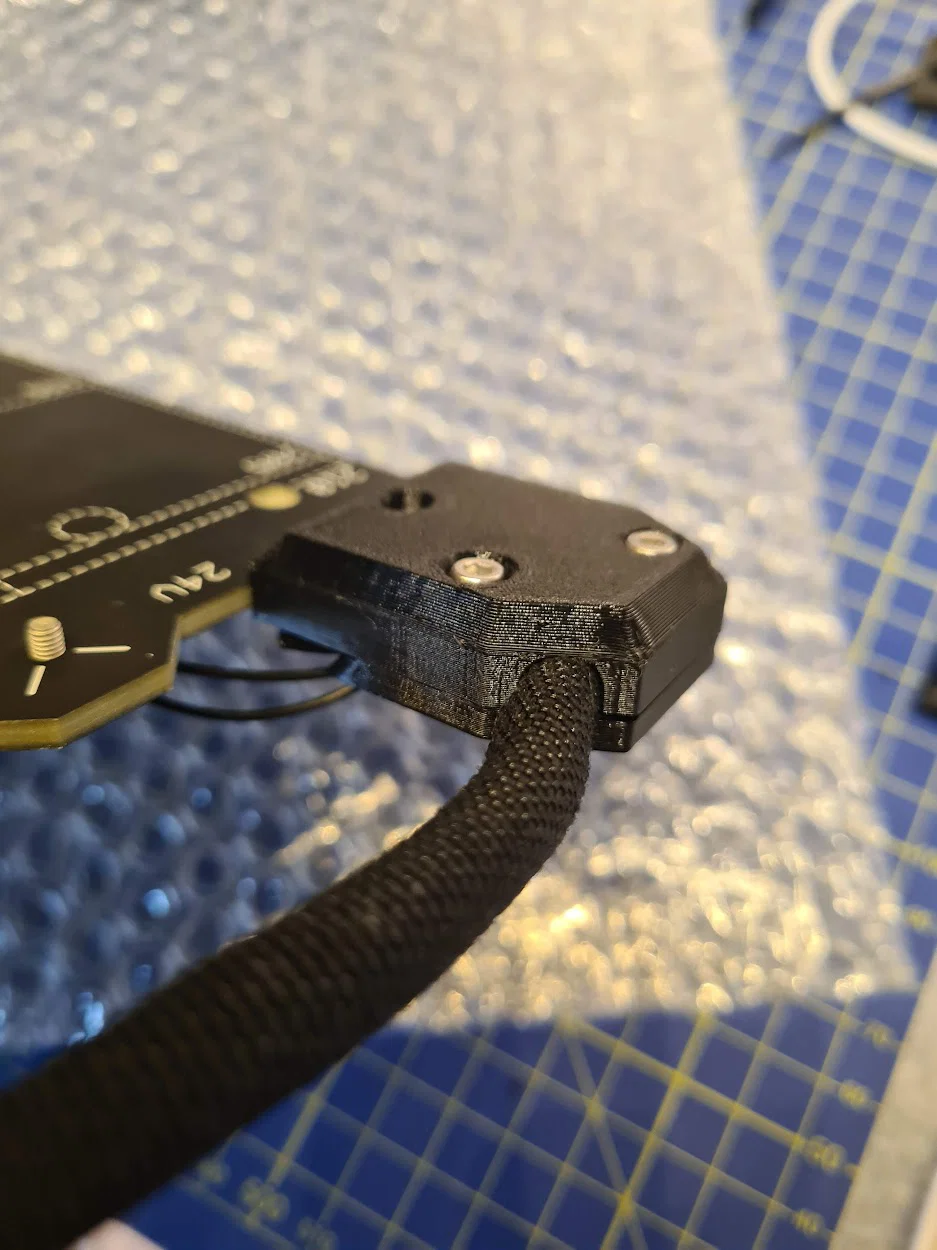

Mình làm bản remix này vì hơi lo về độ bền lâu dài của dây heatbed với “mẫu gốc”, như hình minh hoạ bên dưới (bên cạnh kẹp dây Prusa bản gốc ở phía phải):

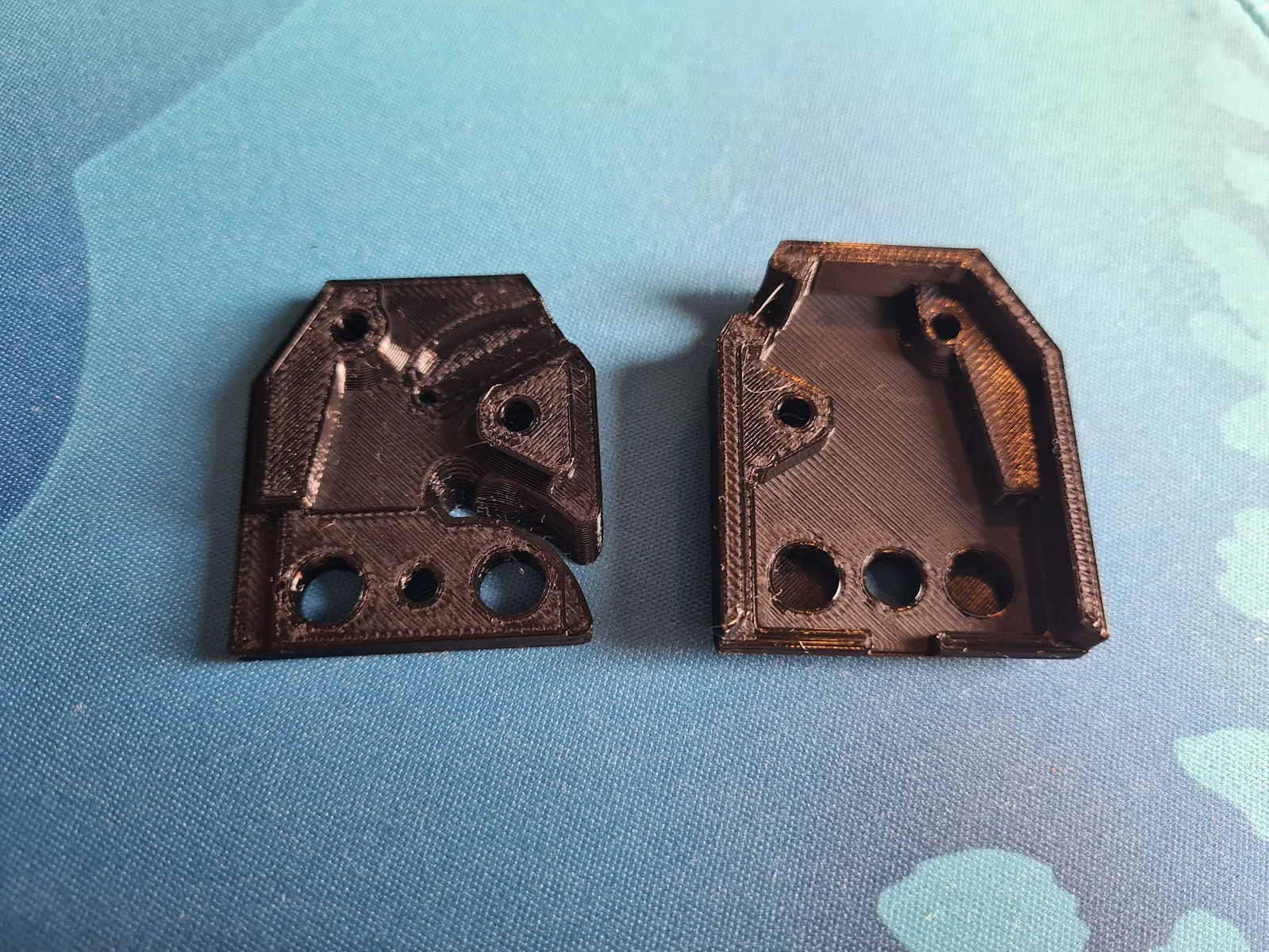

In (Print)

PETG 0,2mm quality, 15% infill.

Lắp đặt (Installation)

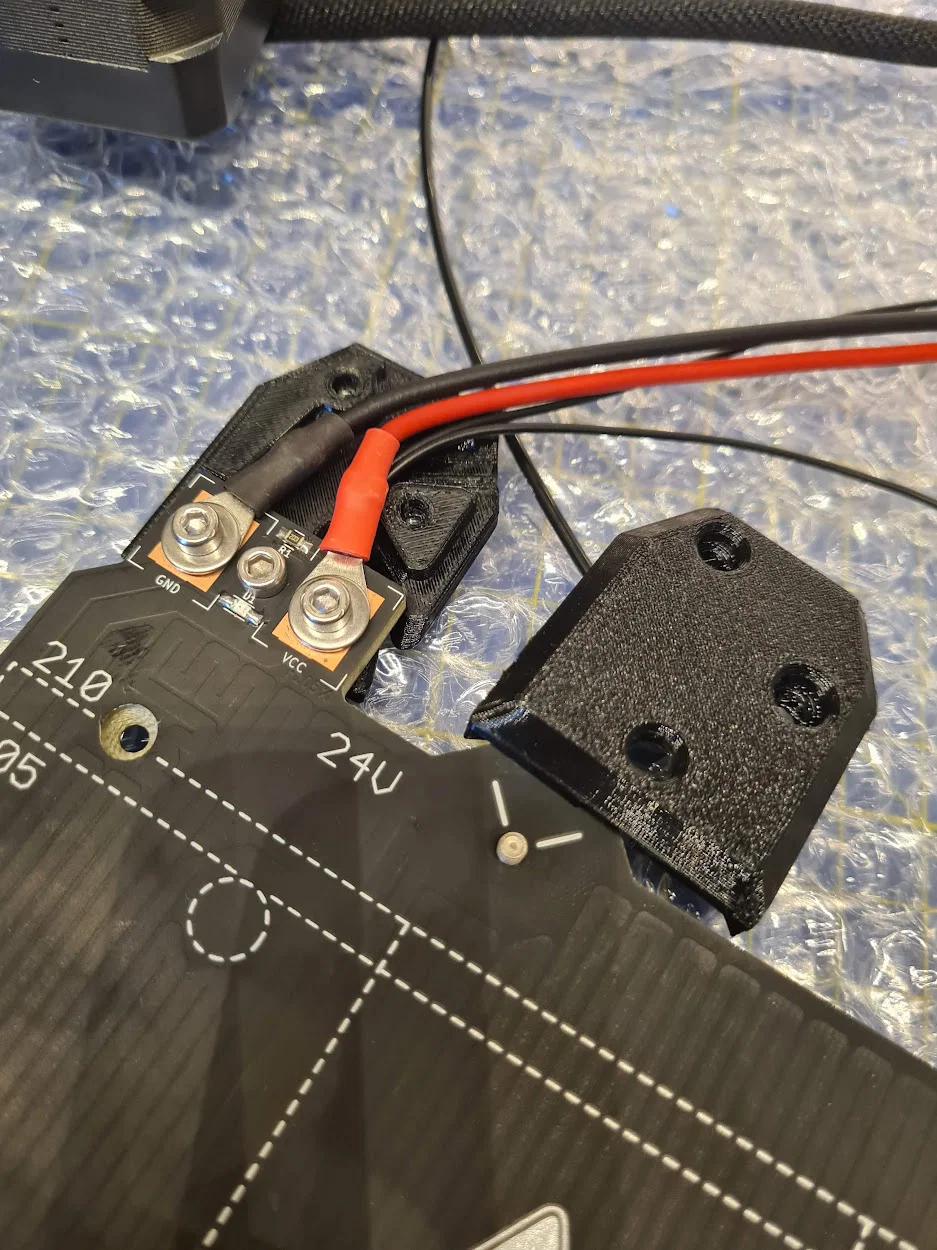

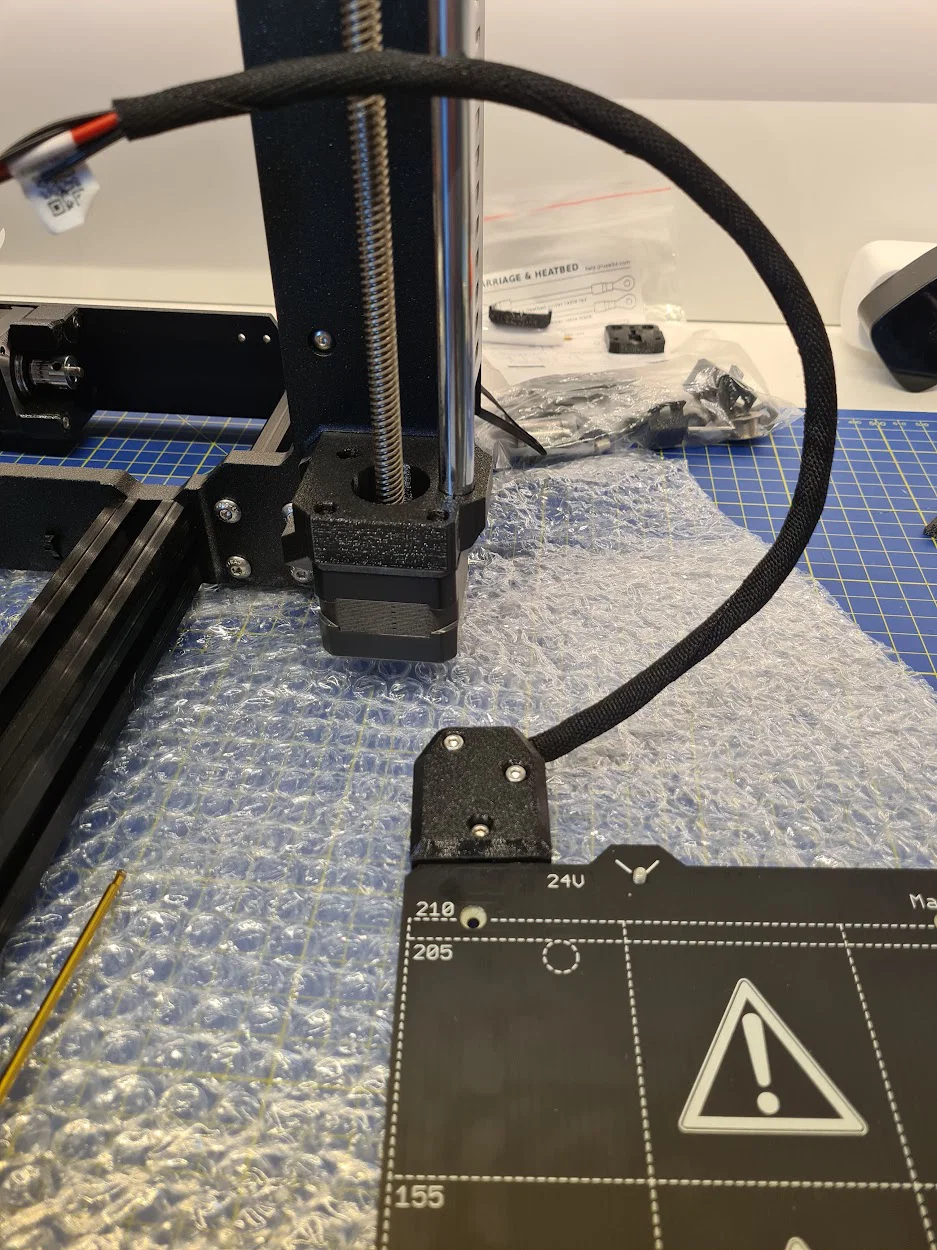

Lắp theo hướng dẫn trong manual của MK4. Nhớ kiểm tra để dây thermistor không bị kẹp ở chỗ nào. Lắp phần dưới trước, sắp dây cho gọn rồi gắn nắp cover. Đừng quên sợi nylon filament.
