Kẹp Filament Lò Xo Nạp Dễ Dùng – Món Tủ Của Ông

Cập nhật:

• (8/30/23): Thêm các phiên bản double-wings dạng open/closed, theo yêu cầu của một số bạn vì họ thấy clip bị nghiêng khi dùng với cuộn spool quấn không đều. Đồng thời thêm file Fusion360 và STEP đã dọn dẹp phần lớn cho các biến thể này (phòng khi ai muốn coi tay nghề dở của mình rồi chọc quê).
• (9/1/23): Thêm tuỳ chọn “TightFit” cho hai bản double-wing ở trên để giảm khe hở của tay đòn linh hoạt. Dùng nếu bạn thấy tay đòn hơi lỏng so với ý.
• (9/4/23): Thêm 4 tuỳ chọn “Nameplate” cho các bản double-wing và tight, cho phép bạn gắn tên như "PLA", “ABS” hoặc “PETG” lên clip bằng công cụ nhúng chữ trong slicer.

Tại sao remix này?

Mình thích nhiều ý tưởng trong mẫu “Grandma's” clip đang phổ biến, nhưng mình muốn một cái clip tương thích với mọi loại filament, và mình thấy mình hay bị khó khi luồn filament qua với một số loại filament cứng, đặc biệt là những loại rất cứng.

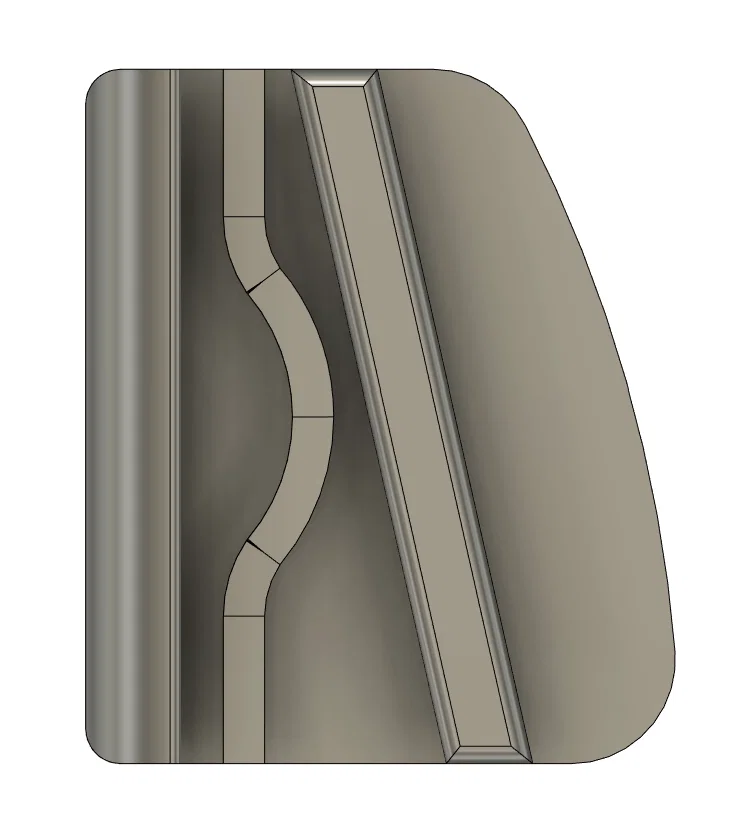

Để giải quyết, mình làm thêm một tay đòn dạng spring loaded, giúp đẩy filament vào dễ hơn. Trong trường hợp này, tay đòn sẽ uốn nhẹ cùng với filament.

Hướng dẫn in / sử dụng

In rất dễ! Nếu bạn chưa biết nên chọn bản nào, mình khuyên thử Double Wing (GrandpasClip_DoubleWings.3mf) và/hoặc Double Wing TightFit (GrandpasClip_TightFit_DoubleSidedWings.3mf) trước.

• Đặt nằm phẳng trên bed (khi import vô thường sẽ đúng kiểu này)
• In layer height 0.2
• Khuyên dùng PLA hoặc PETG

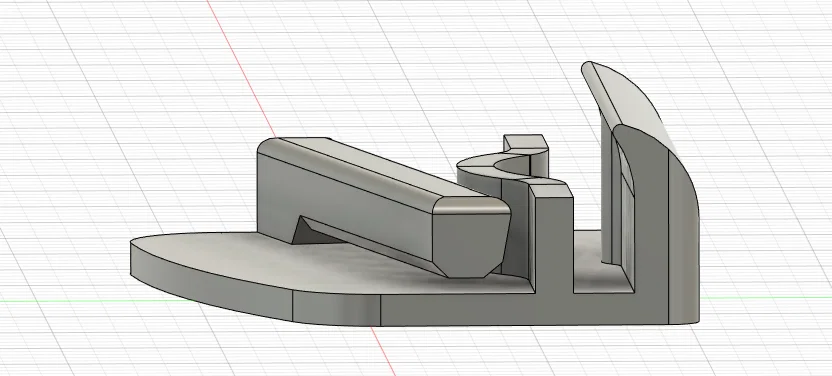

• Không cần support dù có khe hở (air-gap) để tay đòn có độ đàn hồi (compliant). Thiết kế đã tính phần này rồi.

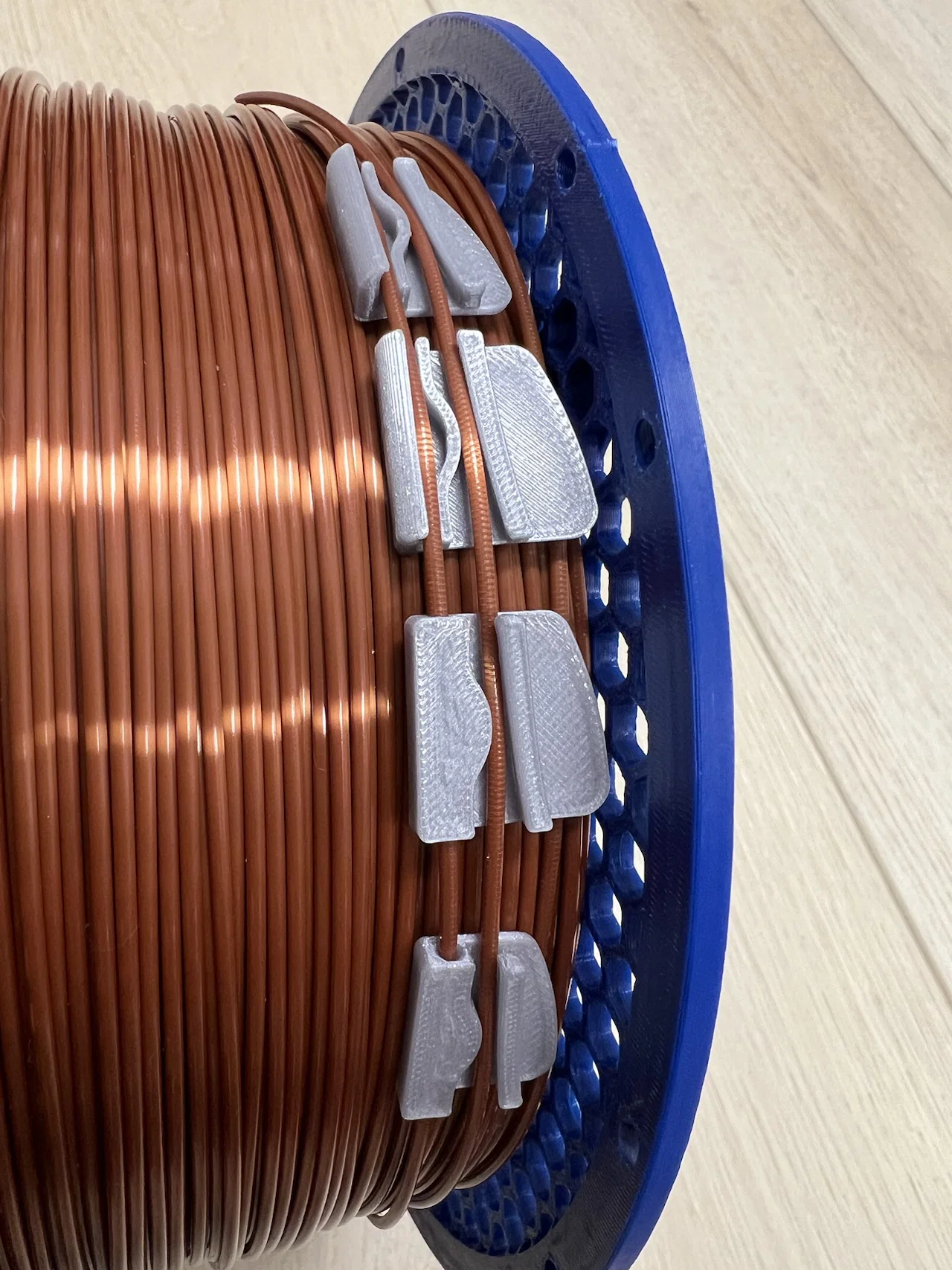

Hình minh hoạ là bản in bằng Prusament Galaxy Silver PLA.

Sau khi in xong, nhấn phần đầu dài của tay đòn hướng về phía đoạn cong để giải phóng tay đòn. Bạn sẽ nghe/feel một cái “tách” nho nhỏ khá đã tay khi tay đòn bung ra khỏi mối dính rất yếu với các lớp bên dưới.

Các phiên bản

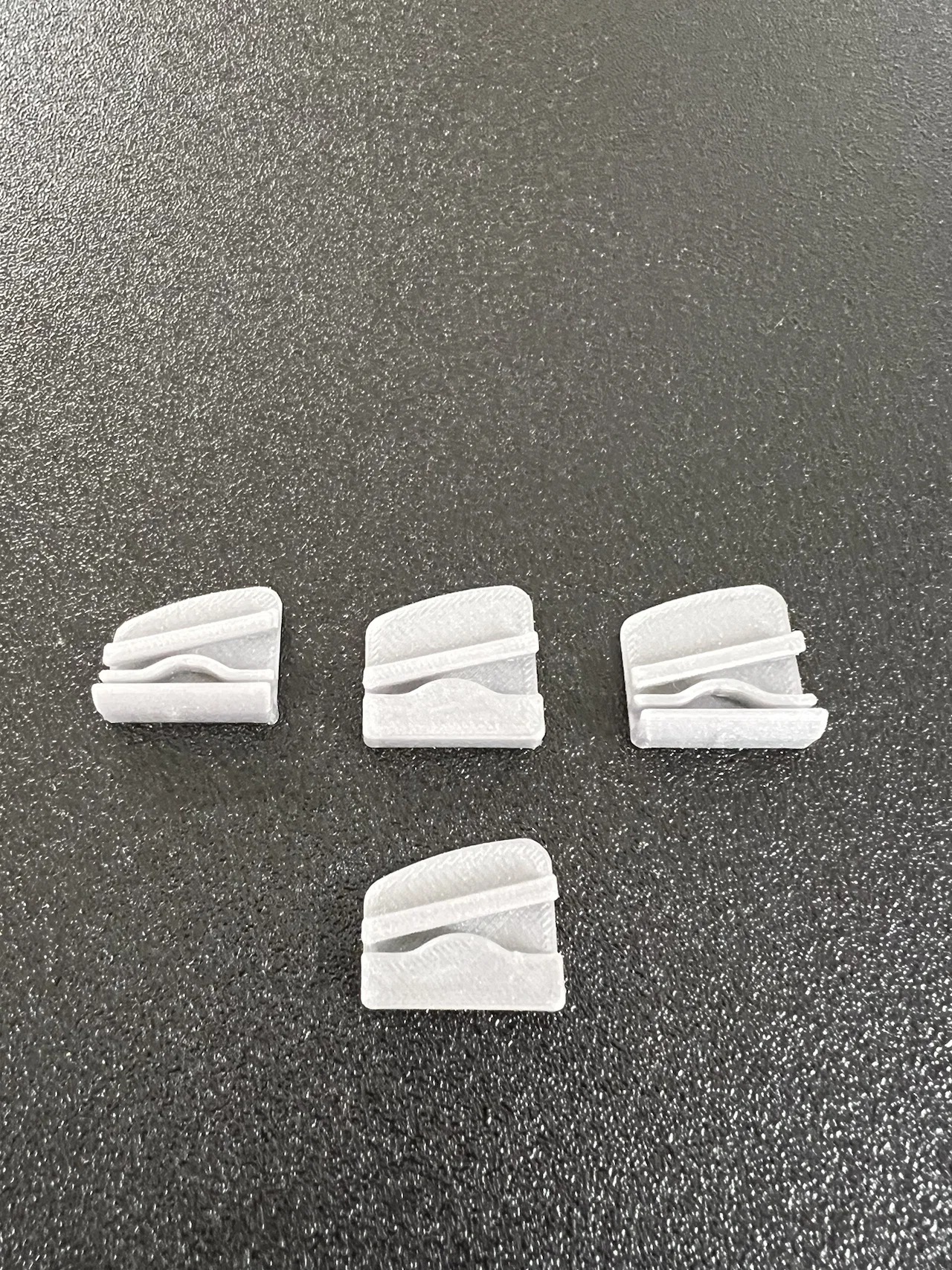

Có vài biến thể (open/closed) với tab bản rộng, double-sided, hoặc tab hẹp tuỳ bạn thích. Các kiểu này khá giống phong cách của Grandma's clip (open/closed).

1. Open: kẹp/giữ filament ở phía bên trái của clip bằng cách ấn filament từ phía trên xuống đúng vị trí.
2. Closed (chắc hơn): kẹp/giữ filament ở phía bên trái của clip bằng cách luồn filament qua một cái lỗ trên clip. Về lý thuyết, bản này có thể để luôn trên filament trong lúc đang in, tuỳ setup đường cấp filament của bạn.
3. Double Wing (khuyến nghị): Có tab ở cả hai bên để giúp ổn định clip trên cuộn spool.
   1. Tight Fit: Các bản double-wing này được thu hẹp khe hở giữa tay đòn và phần cong (từ ~1.2 mm xuống 1.0 mm) để kẹp filament chắc hơn. Bạn có thể sẽ cần nếu in clip bằng PETG hoặc filament bạn kẹp hơi trơn.
